Descripción
Marca del producto: QIUzAim

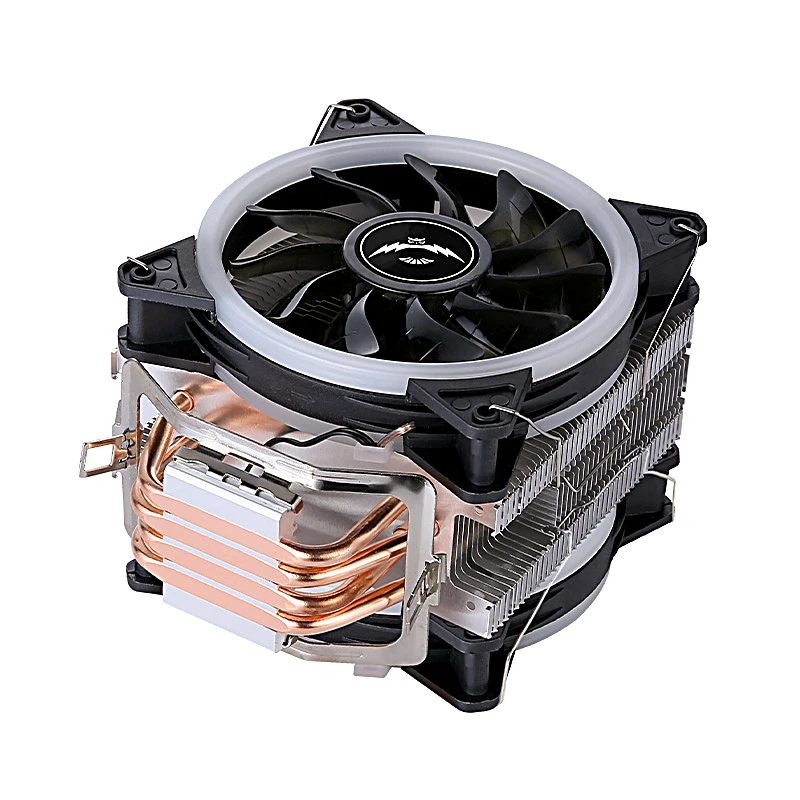

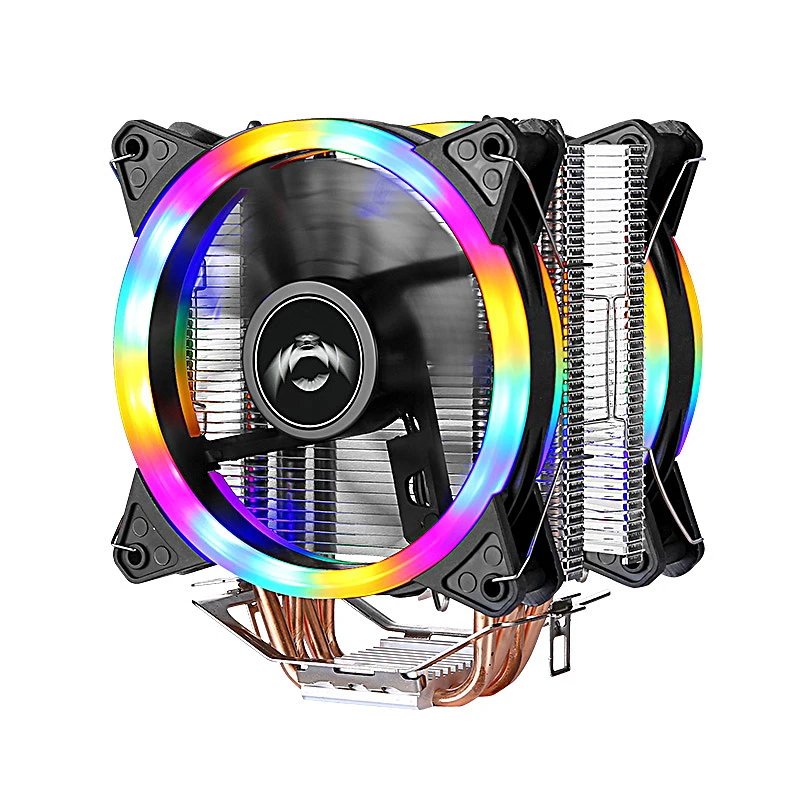

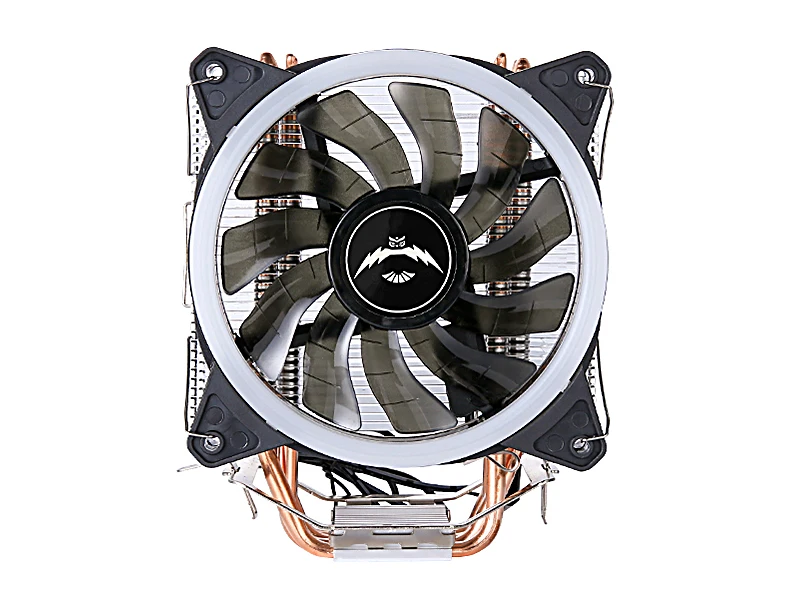

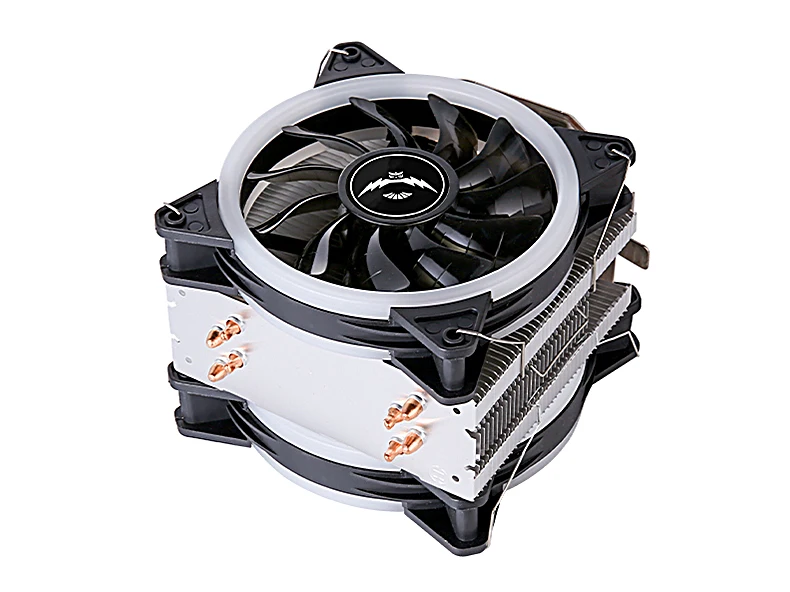

Nombre del producto: ventilador enfriador de CPU

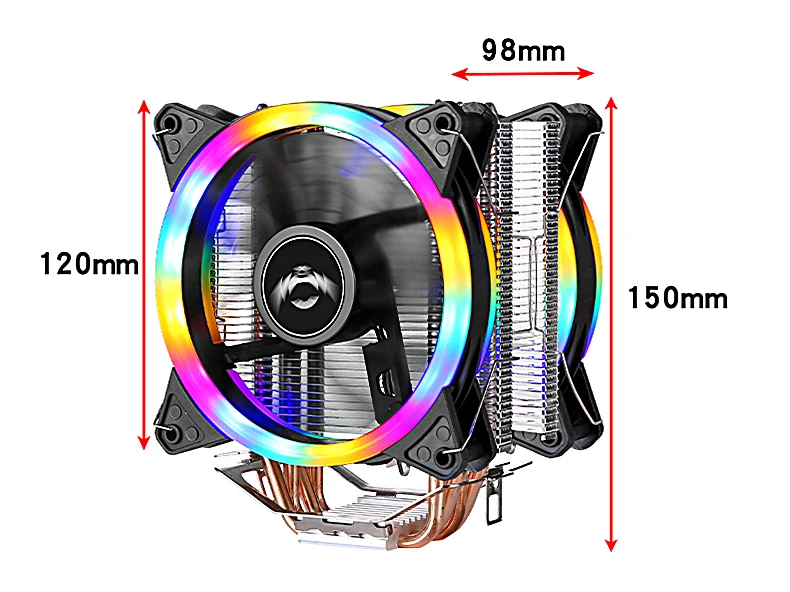

Tamaño del producto: 120 (L) * 98 (W) * 150 (H) mm
Tamaño del ventilador: 120x120x25mm
Especificación del tubo de calor: 6mm * 4 piezas
Velocidad de 3 pines: 1200 RPM ± 10%
Velocidad de 4 pines: 600-1200 RPM ± 10%
Volumen de aire máximo: 68CFM
Ruido máximo: 30dBA
Corriente de 3 pines: sin lámpara 0.33A con lámpara 0.4A ± 10%
Corriente de 4 pines: sin lámpara 0.12A con lámpara 0.23A ± 10%
Potencia de 3 pines: sin luz, 4W con luz, 4,8 W ± 10%
Potencia de 4 pines: sin luz 1,4 W con luz 2,8 W ± 10%
(Los datos anteriores son para un ventilador. Si hay varios ventiladores (volumen de aire, ruido, corriente, potencia), los datos aumentarán).
Rodamientos del ventilador: Rodamientos hidráulicos
Interfaz del ventilador: 3 pines (velocidad constante de 3 cables)/4 pines (control de temperatura de 4 cables)
Rodamientos del ventilador: Rodamientos hidráulicos
Voltaje de funcionamiento: DC 12V
Materiales de proceso: cobre y aluminio
Vida útil: 50000 horas
Método de embalaje: en caja
Nota:
Debido a la medición manual, los diferentes métodos y herramientas de medición, puede haber ligeras desviaciones dimensionales.
Debido a las diferencias de iluminación, ángulo y visualización, es posible que las imágenes no reflejen el color real del artículo.
El siguiente es un video tutorial de instalación para este producto, con la esperanza de ser útil para usted. Los productos instalados en el video son solo para referencia, pero el método de instalación es el mismo.
Puede elegir uno de los siguientes dos tipos de soportes que sea adecuado para instalar la placa base
Enchufe:
Para Intel: LGA:775/1150/1151/1155/1156/1200/1700/1356/1366 (I3 i5 I7)
Para Intel: LGA:2011x79x99 E5 x299 2099 2066 E3
Para AMD: AM4/AM2 +/AM2/AM3 +/FM1/FM2/FM2 +
(Para AMD, el soporte original de la placa base debe conservarse, Simplemente coloque el enfriador).
El siguiente es un tutorial sobre la instalación de un ventilador de refrigeración de CPU para la ranura LAG: 2011/2066/2099/X79/X99/E5/E3/X299. El producto en la imagen puede ser diferente del que compró, pero el método de instalación es el mismo.
1. Como se muestra en la figura, adecuado para la instalación: LGA: 2011, 2066, 2099, X79, X99, X299, E3, E5, etc.
2. Como se muestra en la figura, coloque el soporte en el orificio de la placa base, Saque el tornillo y apriételo.
3. Como se muestra en la figura, complete el ajuste del tornillo.
4. Como se muestra en la figura, abra la Grasa de silicona conductora térmica y aplíquela uniformemente a la superficie de la CPU.
5. Como se muestra en la figura, retire la película protectora en la parte inferior del radiador antes de la instalación.
6. Como se muestra en la figura, alinee la ranura de la tarjeta en el soporte y presione la hebilla.
7. Como se muestra en la figura, alinee la ranura de la tarjeta en el soporte y presione la hebilla.
8. Como se muestra en la figura, no hay necesidad de preocuparse por las diferentes interfaces para CPUFAN. 3 pines/4 pines universales.
9. Como se muestra en la figura, la flecha azul representa la entrada de aire y la flecha roja representa la salida de aire.
10. Como se muestra en la figura, la instalación se ha completado.
El siguiente es un tutorial sobre la instalación del LAG: 775/115x/1200/1700/1356/1366 ventilador de refrigeración de la CPU. El producto en la imagen puede ser diferente del que compró, pero el método de instalación es el mismo.
1. Como se muestra en la figura, adecuado para la instalación: LGA: 775, 1150, 1151, 1155, 1156, 1200, 1700, 1356 (I3, i5, I7), etc.
2. Como se muestra en la figura, coloque el soporte en el orificio de la placa base, Ajuste el engranaje adecuado para la placa base y alinearlo. Saque los clavos adhesivos transparentes y colóquelos en el engranaje apropiado para la placa base.
3. Como se muestra en la figura, coloque la cuña negra en el anillo interior de la uña adhesiva transparente y presione ligeramente.
4. Como se muestra en la figura, abra la Grasa de silicona conductora térmica y aplíquela uniformemente a la superficie de la CPU.
5. Como se muestra en la figura, retire la película protectora en la parte inferior del radiador antes de la instalación.
6. Como se muestra en la figura, alinee la ranura de la tarjeta en el soporte y presione la hebilla.
7. Como se muestra en la figura, alinee la ranura de la tarjeta en el soporte y presione la hebilla.
8. Como se muestra en la figura, no hay necesidad de preocuparse por las diferentes interfaces para CPUFAN. 3 pines/4 pines universales.
9. Como se muestra en la figura, la flecha azul representa la entrada de aire y la flecha roja representa la salida de aire.
10. Como se muestra en la figura, la instalación se ha completado.
Lo siguiente es sobre la instalación de AMD: AM4/AM2 +/AM2/AM3 +/FM1/FM2/FM2 + (para AMD, el soporte original en la placa base debe conservarse, simplemente conecte el refrigerador.) Tutorial sobre ventilador de refrigeración de CPU. El producto en la imagen puede ser diferente del que compró, pero el método de instalación es el mismo.
1. Como se muestra en la figura, el sustrato AMD se puede instalar directamente utilizando el soporte del sustrato original sin la necesidad de los accesorios que proporcionamos. Instalación de AMD: Para AMD, debe mantener el soporte original en la placa base.
2. Como se muestra en la figura, abra la Grasa de silicona conductora térmica y aplíquela uniformemente a la superficie de la CPU.
3. Como se muestra en la figura, retire la película protectora en la parte inferior del radiador antes de la instalación.
4. Como se muestra en la figura, alinee la ranura de la tarjeta en el soporte y presione la hebilla.
5. Como se muestra en la figura, alinee la ranura de la tarjeta en el soporte y presione la hebilla.
6. Como se muestra en la figura, no hay necesidad de preocuparse por Las diferentes interfaces para la interfaz CPUFAN. 3 pines/4 pines universales.
7. Como se muestra en la figura, la flecha azul representa la entrada de aire y la flecha roja la salida de aire.
8. Como se muestra en la figura, la instalación se ha completado.
Con respecto a la selección de tipos de interfaz
Las interfaces de 3 o 4 pines son universales y se pueden instalar sin preocuparse por los tipos de interfaz
Tipo de velocidad fija: ventilador de 3 pines, velocidad fija, gran volumen de aire, buena disipación de calor, pero puede haber un ruido de viento relativamente ligero
Placa de control de temperatura: el ventilador de 4 pines ajustará inteligentemente la velocidad del ventilador en función de la temperatura actual de la CPU, lo que ahorra energía y es silencioso. ¡Prolonga la vida útil! (La placa base debe admitir y habilitar la función de regulación de velocidad PWM, que básicamente está disponible en todas las placas base)
