Descripción
Características:

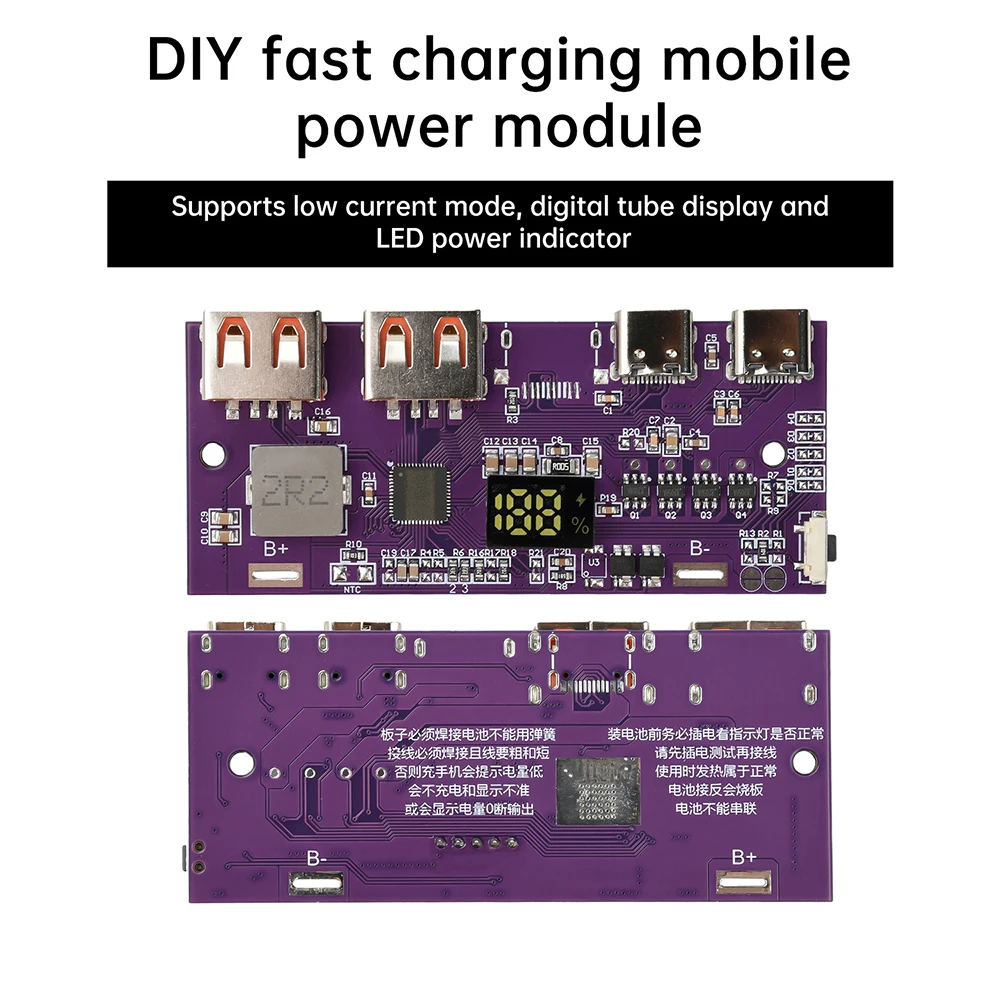

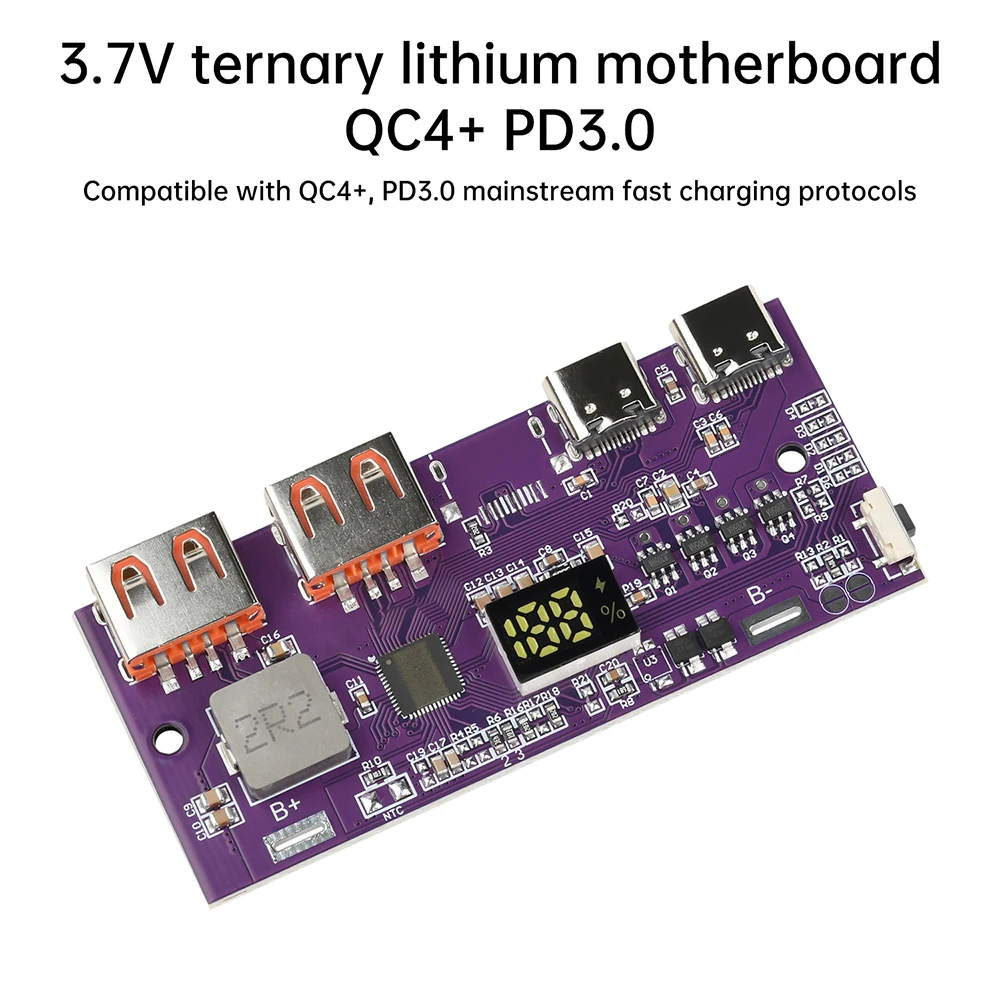

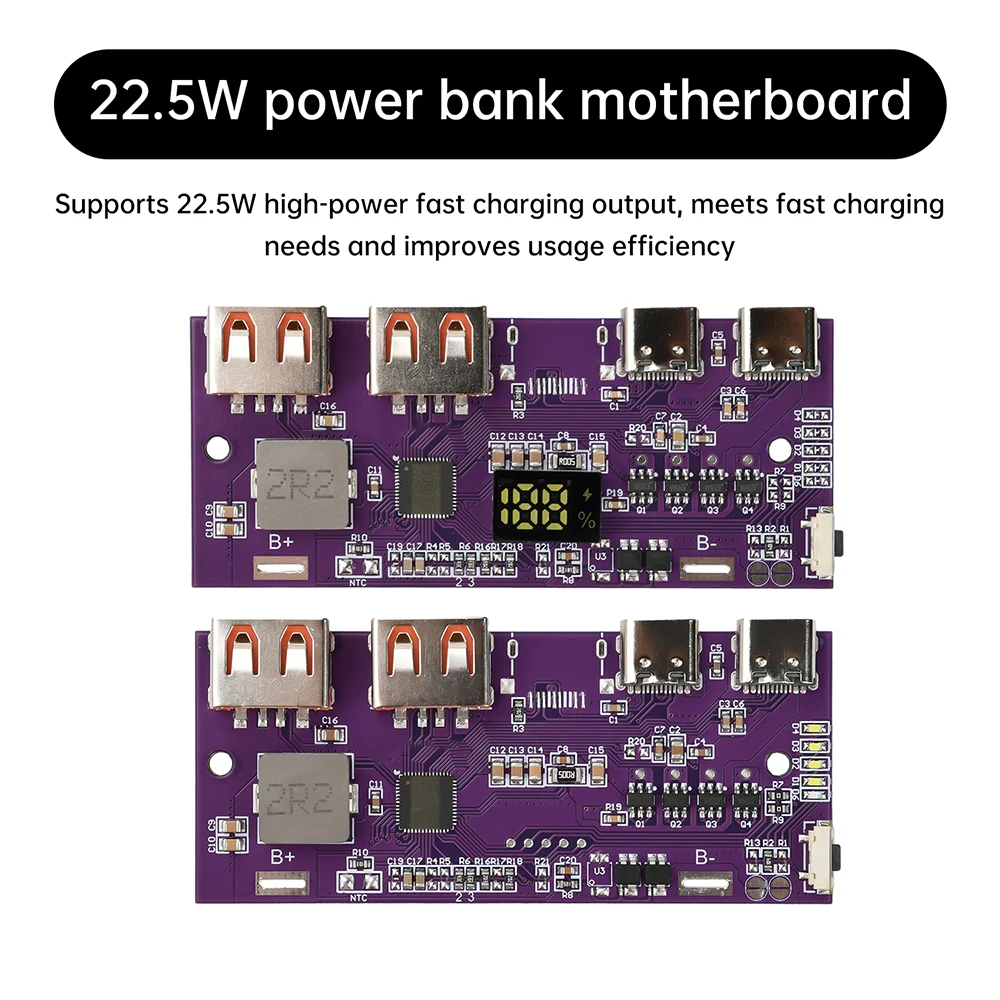

1.Soporte 22.Salida de carga rápida de alta potencia de 5 W, para satisfacer la demanda de carga rápida, mejorar el uso de la eficiencia 2.Compatible con QC4+, PD3.0 protocolo de carga rápida convencional, se adapta a una variedad de dispositivos, mejora la versatilidad 3.Los productos admiten modo de corriente pequeña, soporte para la pantalla de tubo digital e indicación de energía LED, más cómodo de usar
4.Diseñado para batería ternaria de iones de litio de 3,7 V, que proporciona un mecanismo de protección y conversión de energía estable y eficiente.
5.Adecuado para proyectos de energía móvil de bricolaje, soluciones de carga rápida personalizadas fáciles de personalizar

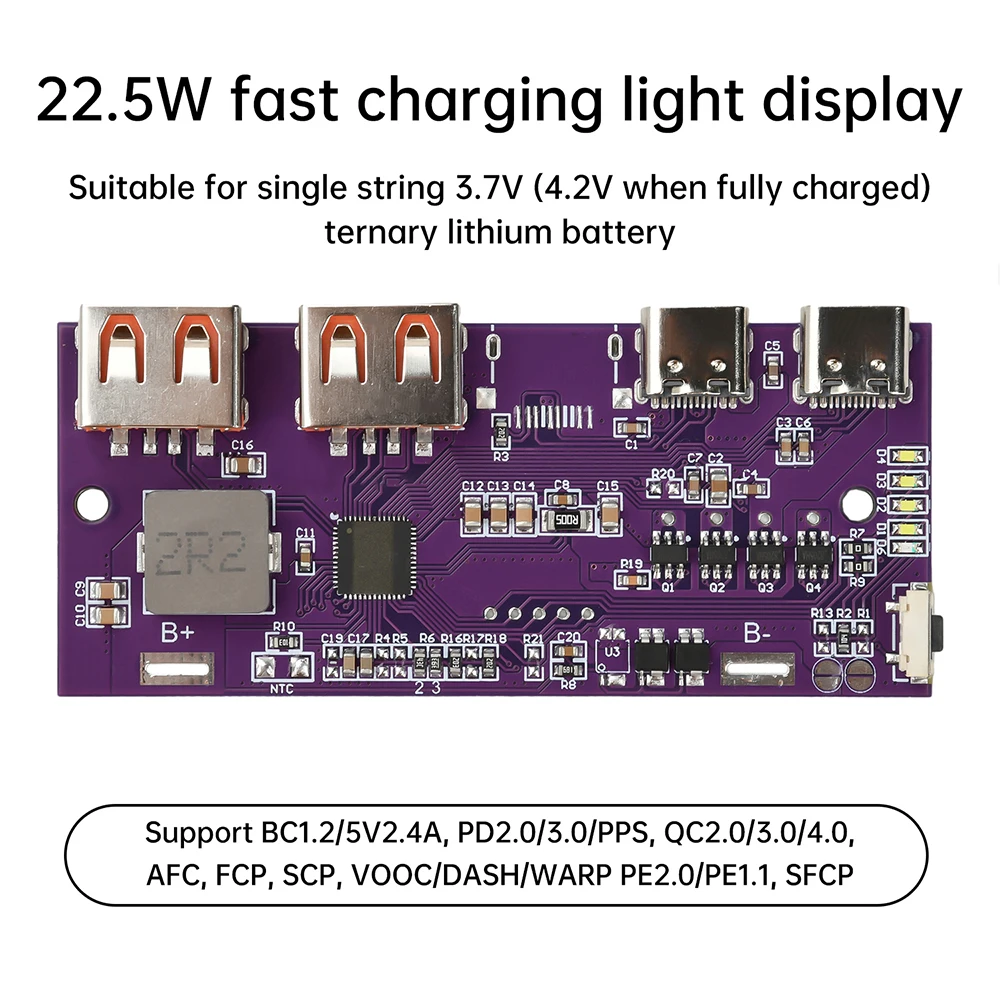

El producto es adecuado para baterías de litio ternarias de una sola cuerda de 3,7 V (llenas de 4,2 V).

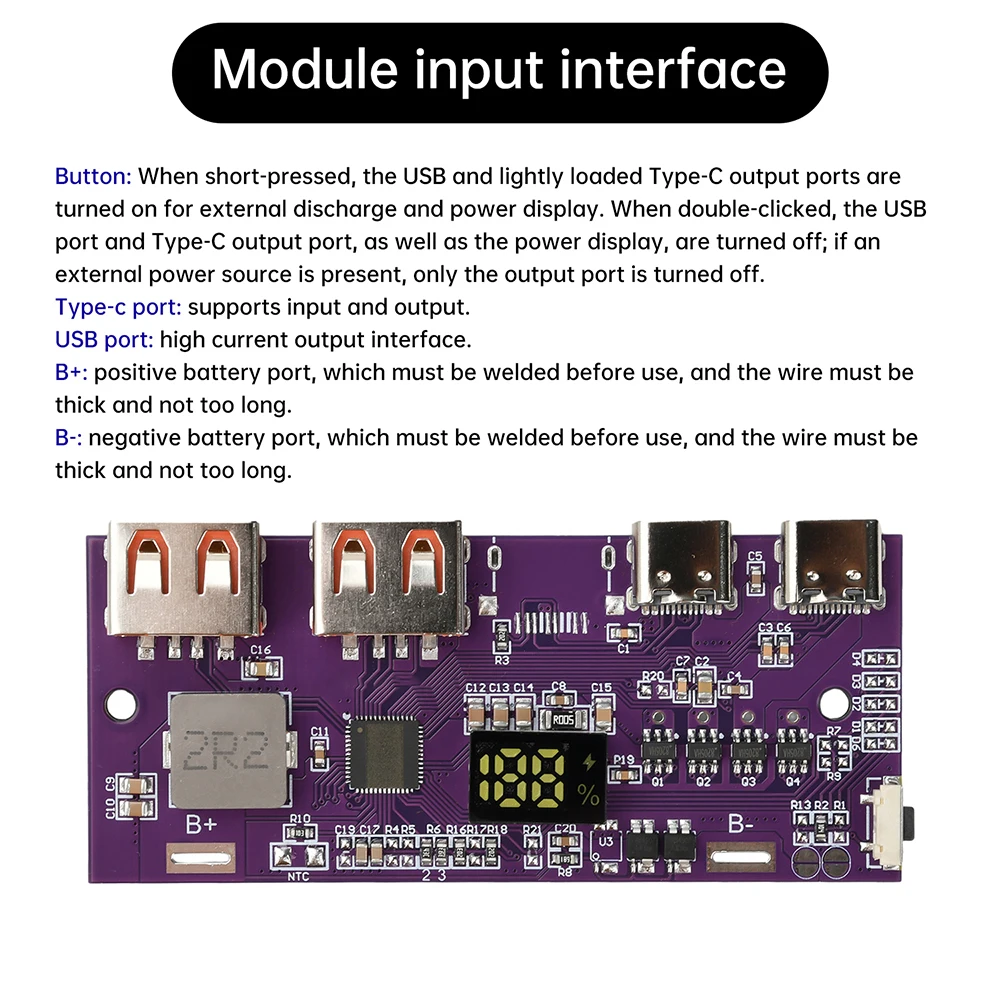

Botón:
Acción de pulsación corta, abra el puerto USB y la carga ligera Puerto de salida tipo C Descarga externa y visualización de energía
Acción de doble clic, cierre el puerto USB y el puerto de salida tipo C, la pantalla de alimentación
Si existe una fuente de alimentación externa, solo se cerrará el puerto de salida
Puerto tipo C: soporte para entrada y salida
Puerto USB: interfaz de salida de corriente grande

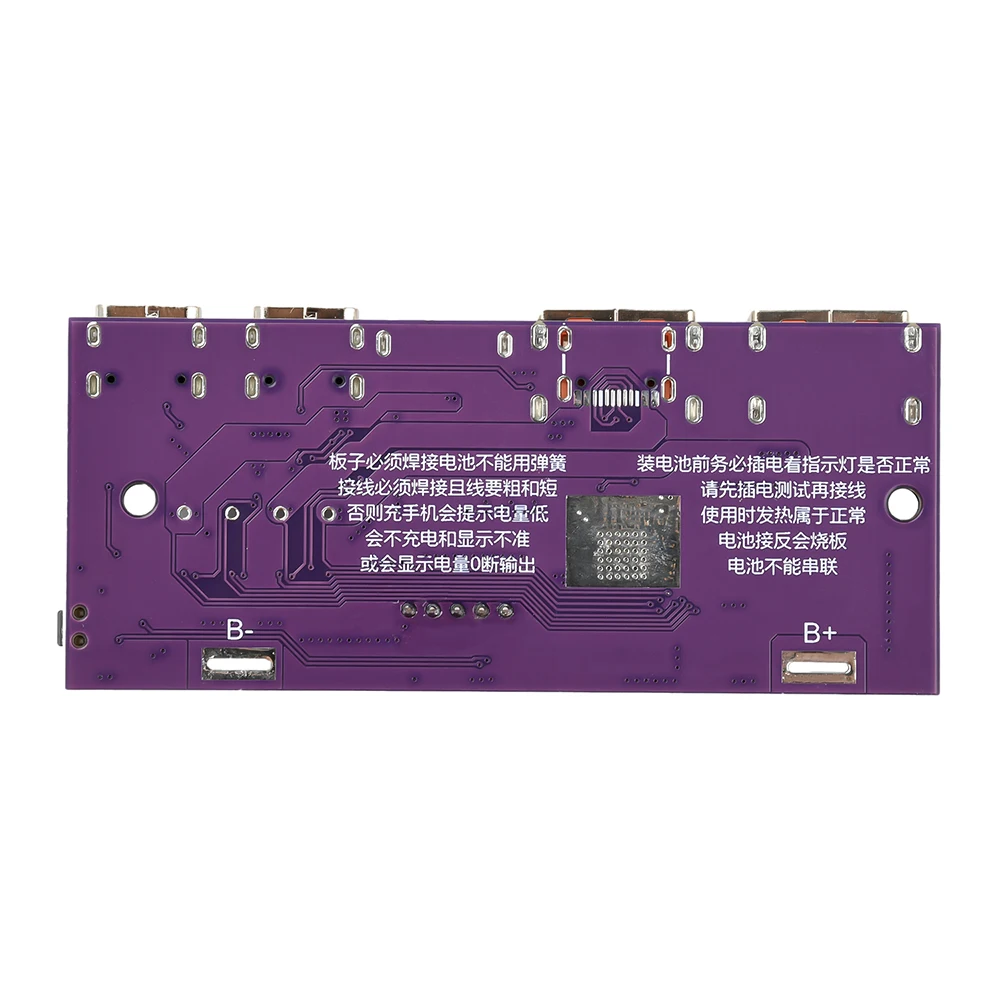

B+: interfaz positiva de la batería, el uso debe estar soldado, la línea debe ser gruesa, no puede ser demasiado larga
B-: interfaz negativa de la batería, el uso debe estar soldado, la línea debe ser gruesa, no puede ser demasiado larga

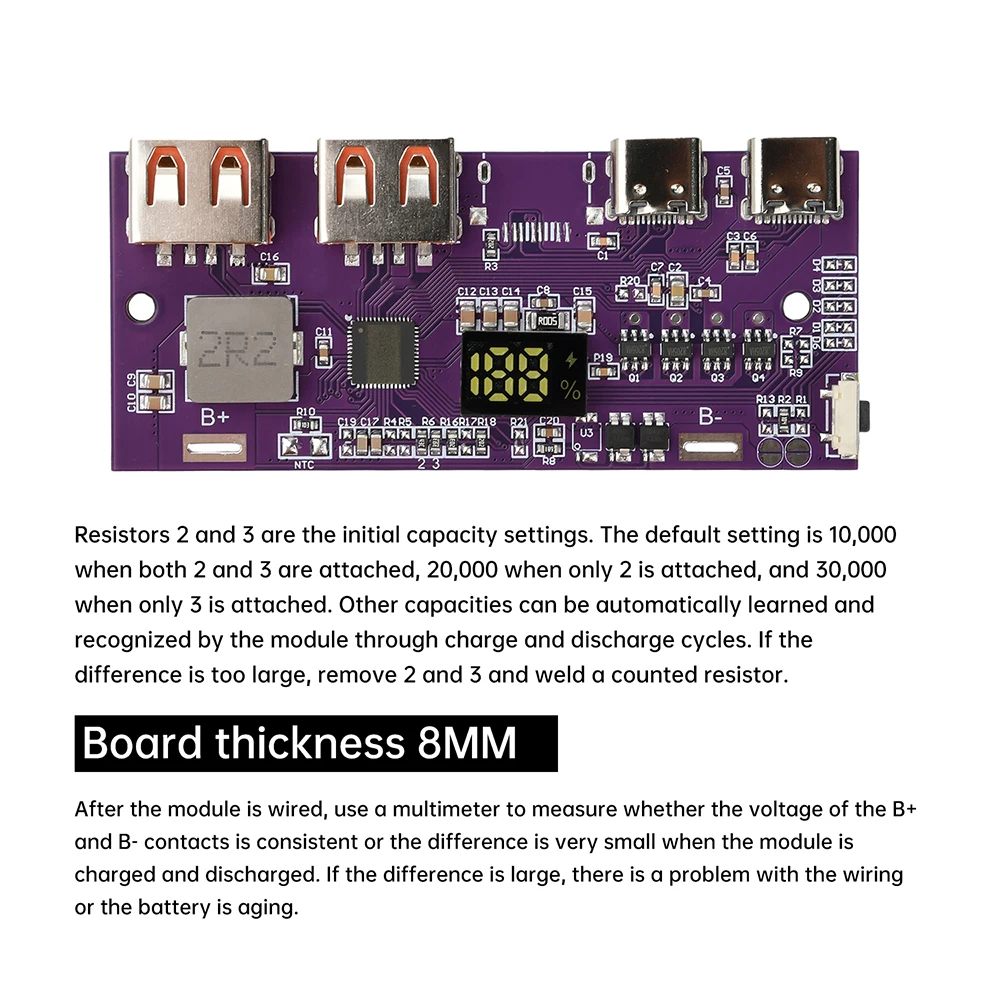

El cableado del módulo con un multímetro para medir la carga y descarga del módulo B+ y B- el voltaje de contacto es el mismo o una diferencia muy pequeña, si la diferencia es grande, hay un problema con el cableado o el envejecimiento de la batería.
Compatible con BC1.2/5V2.4A
Compatible con PD2.0/PD3.0
Compatible con QC2.0/QC3.0/QC4.0
Compatible con AFC, FCP, SCP, PPS, SFCP
Admite VOOC, DASH, WARPPE2.0, PE1.1

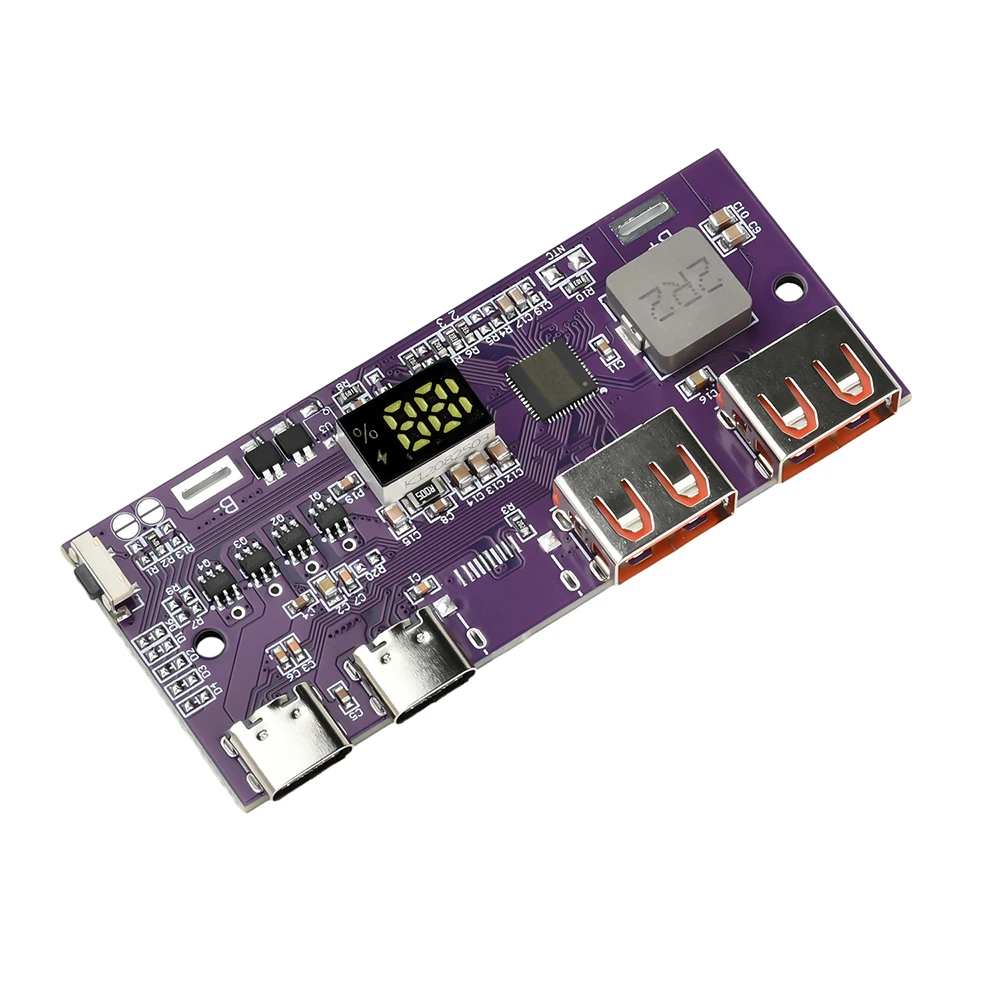

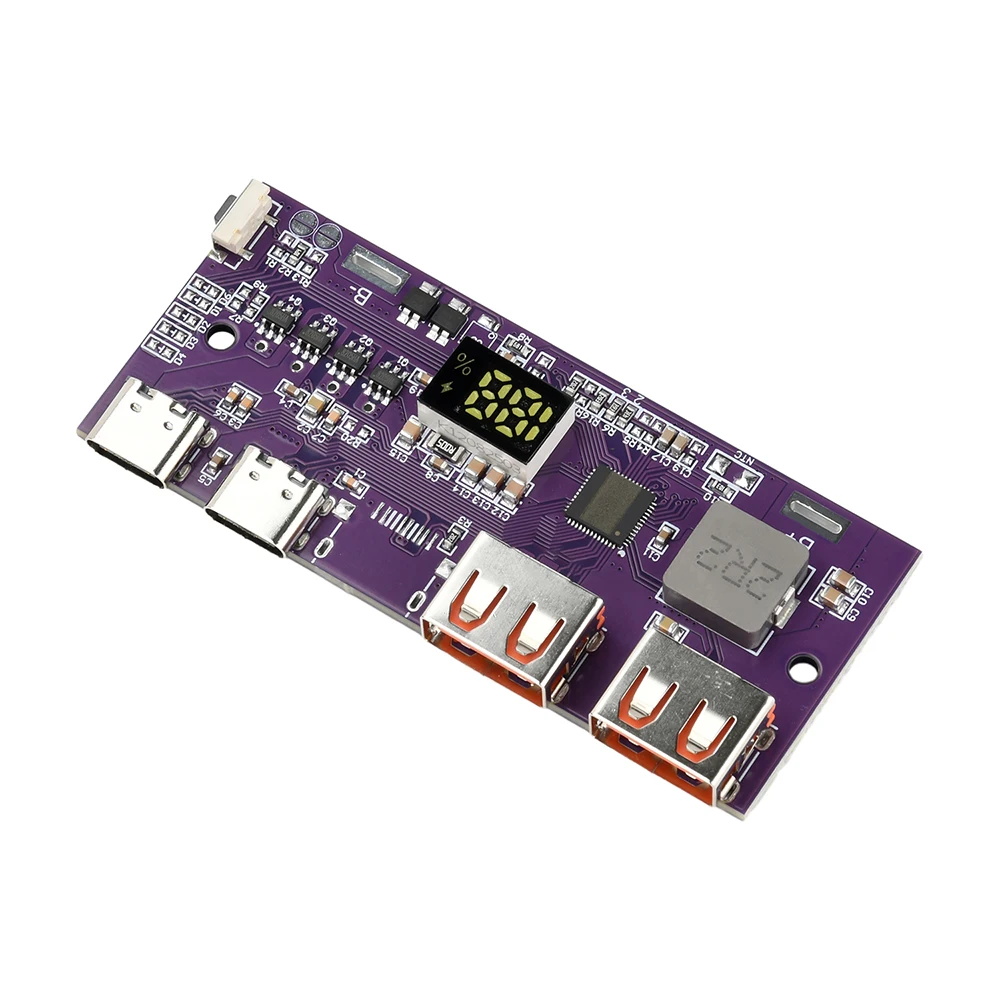

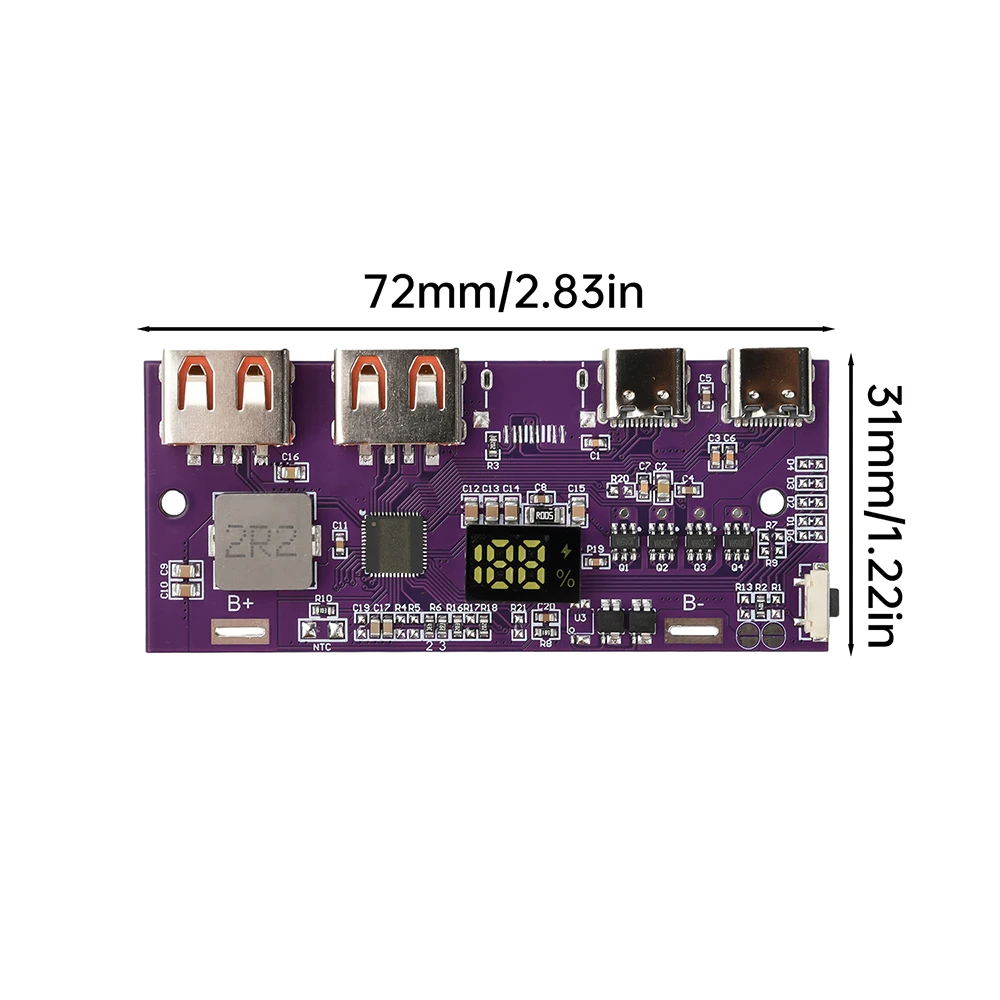

1 placa de circuito de módulo de carga rápida Power Bank de 22,5 W placa base DIY para batería de litio ternaria de 3,7 V compatible con protocolos QC4 + PD3.0
