Puerto USB a serie aislado ópticamente, 5V, 3,3 V, 2,5 V, 1,8 V, puerto serie USB a TTL, CH340 UART

Puerto serie USB a TTL ópticamente aislado (es decir, UART, puerto COM)

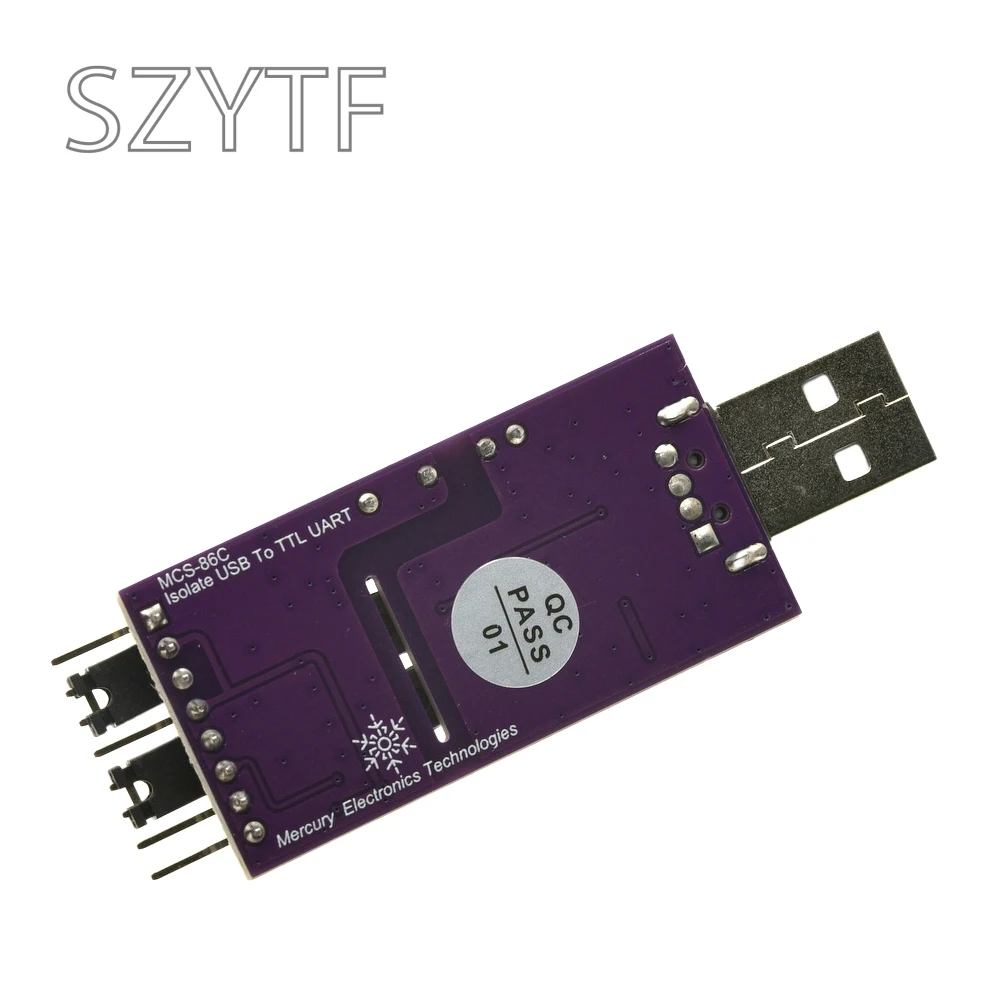

El modelo del producto en esta página: MCS-86C

MCS-86C es un puerto serie USB a UART ópticamente aislado, que utiliza chip CH340, circuito de aislamiento optoacoplador clásico y confiable, con voltaje de aislamiento de 1500 V y velocidad de comunicación de hasta 921600 bps, que proporciona 5 V/3.Dos niveles de 3 V, muy adecuados para alto voltaje, fuerte comunicación en serie y depuración en condiciones de interferencia que garantizan completamente la seguridad de la computadora.

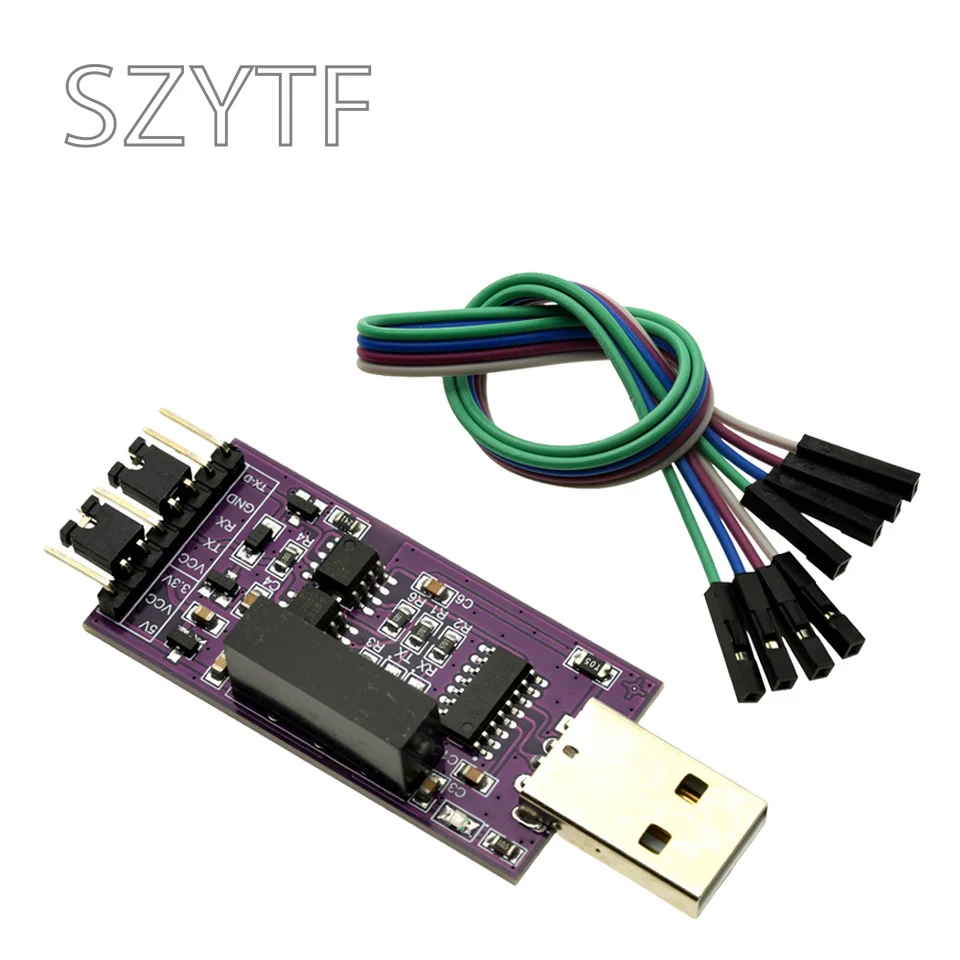

Este módulo se entrega con cable DuPont 4P de 20 cm.Si necesita un cable de extensión USB, un cable DuPont de 50 cm/100 cm, haga clic en el siguiente enlace.

Línea Dupont alargada de 1,50 cm/100 cm,.2.Cable de extensión USB,.

característica principal

● Control principal original CH340, que proporciona un controlador de sistema operativo de 32/64 bits de Windows/Lniux/Mac, el programa de puerto serie nativo no necesita ninguna modificación.

●Optoacoplador de alta velocidad importado original, buena forma de onda, velocidad máxima de 921600 bps (8 veces de 115200)

●Aislamiento eléctrico completo (incluida la fuente de alimentación y GND), voltaje soportado de 1500 V, protege completamente la computadora y la seguridad personal.

●No hay conexión eléctrica entre los puertos USB y serie, lo que garantiza completamente que la computadora no se dañará debido a cortocircuitos externos, impactos, etc., y no fallará debido a fuertes pulsos o interferencias.

●La PCB está ranurada y la distancia de aislamiento es de más de 3 mm para garantizar una distancia suficiente para evitar filtraciones.

●Fuente de alimentación aislada alargada original Jinshengyang, con gran espaciado y resistencia a alto voltaje.

●La potencia de salida VCC y el nivel de señal se pueden cambiar a 5 V/3,3 V, lo cual es adecuado para sistemas con diferentes voltajes.

●Fuente de alimentación aislada integrada, plug and play USB, sin fuente de alimentación separada y puede proporcionar una salida de corriente de 100 mA al exterior.

●La línea de señal integra diodos de protección para mejorar la resistencia a los golpes.

●Fuente de alimentación integrada, envío y recepción de tres indicadores LED, convenientes para observar el estado de la comunicación.

●TX integra diodos inversos y proporciona TX-D una salida de drenaje abierto, lo cual es conveniente para programar el programa MCU (TX sin diodos inversos suministrará energía a la MCU y provocará un corte de energía y una falla de descarga incompletos)

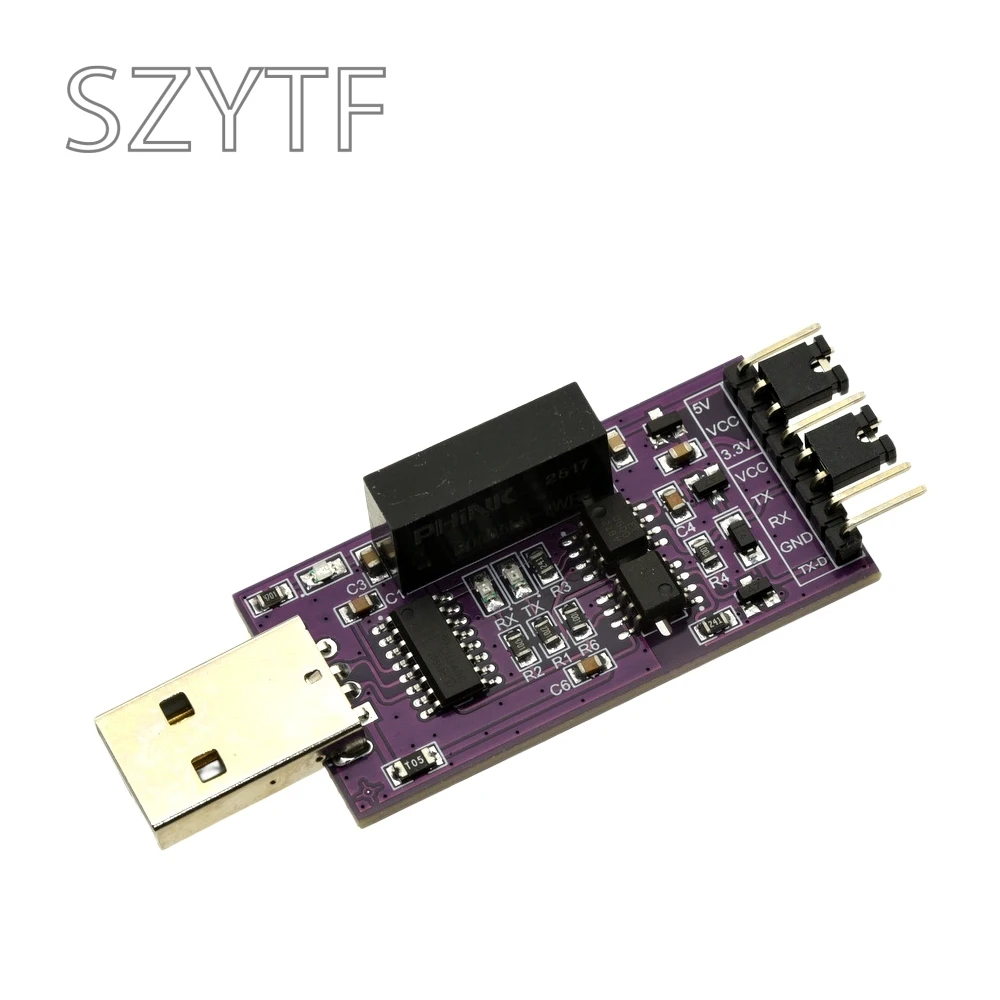

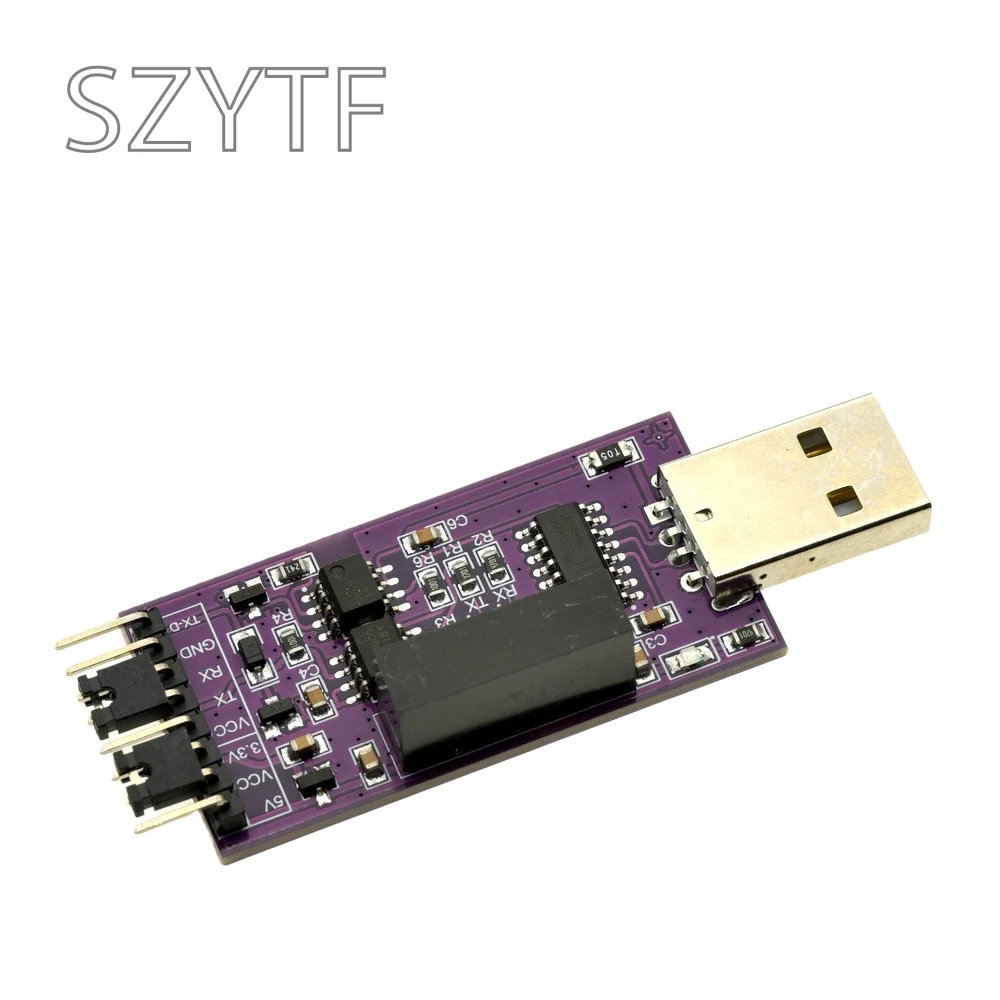

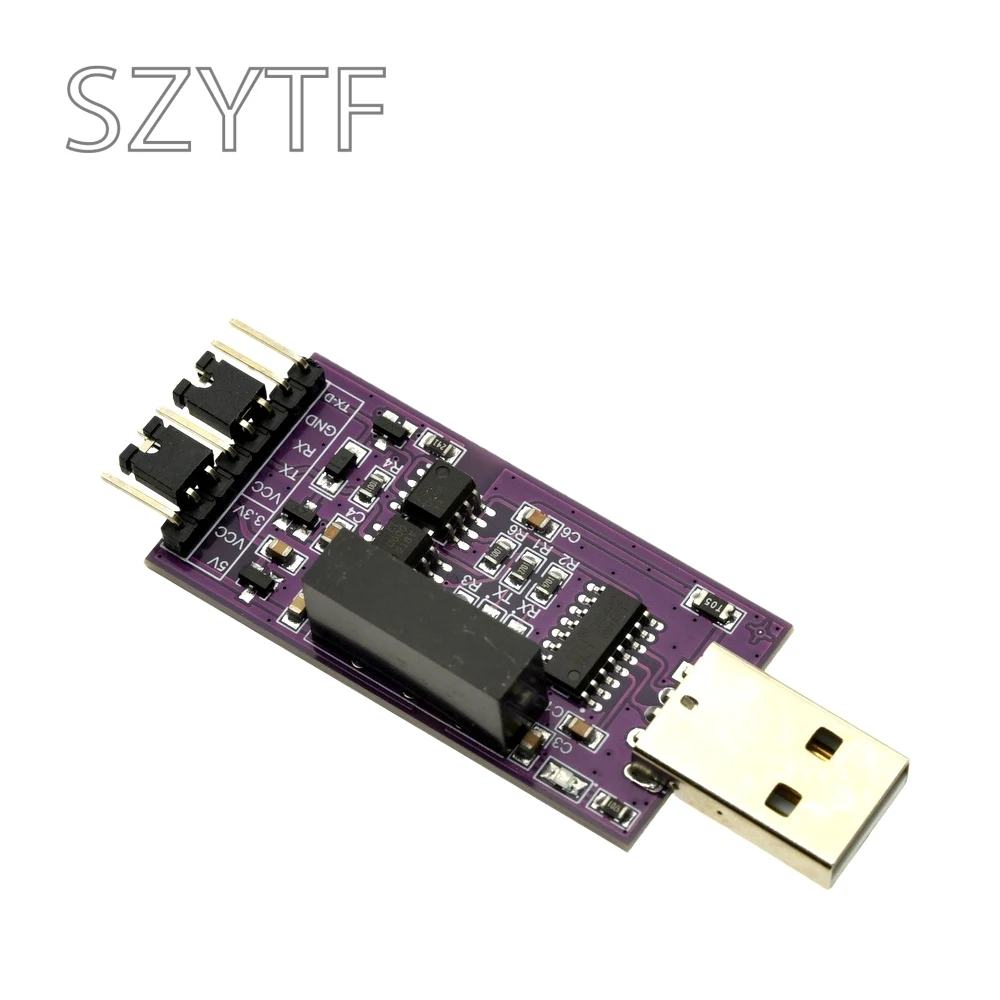

Función de pin

Los pines que deben estar conectados para una comunicación normal:

●Pin de selección de nivel:Se utiliza para seleccionar la señal y el nivel del pin VCC de alimentación,Debe conectarse a 5V o 3,3V.

●TX: Pin de transmisión de datos en serie (se refiere a la salida de datos del propio módulo →, correspondiente al RX.recepción de datos del dispositivo externo.)

●RX: Pin de recepción de datos en serie (se refiere a la entrada de datos del propio módulo ←, correspondiente al TX.transmisión de datos del dispositivo externo.)

●GND: Tierra de alimentación (GND debe estar conectado y no conectado incorrectamente, de lo contrario podría dañar el dispositivo o el módulo de puerto serie)

Los siguientes pines no son necesarios para la comunicación, puedes decidir si debes conectarte según tus necesidades.

●VCC: Salida de potencia (el voltaje está determinado por la tapa del puente de selección de nivel, la carga máxima no debe exceder los 150 mA y se recomienda estar por debajo de 100 mA)

●TX-D: El TX que pasa a través del diodo inverso, es decir, la señal TX de salida de drenaje abierto, solo puede emitir un nivel bajo y debe ser alto externamente.Cuando STC MCU descargue el programa, use TX-D en lugar de TX y conéctese al pin P30 de la MCU.

●5V:Salida de alimentación de 5V (desde USB,La carga máxima no excederá los 150 mA y se recomienda que sea inferior a 100 mA.).

●3,3 V:Salida de potencia de 3,3 V (desde LDO,La carga máxima no excederá los 150 mA y se recomienda que sea inferior a 100 mA.).

aviso

●Este módulo puede admitir el pin de señal y el pin de alimentación para cambiar a 5V/3.3 V al mismo tiempo (use VCC para fuente de alimentación externa, el pin de señal y el nivel de VCC son los mismos) y también puede admitir la señal y la alimentación para usar diferentes niveles (use 5 V o 3.El pin de 3 V proporciona fuente de alimentación externa).

● En la prueba de fábrica, el nivel predeterminado es 3,3 V.TX/RX están conectados directamente, simplemente retírelo cuando lo use.

●Velocidad de transmisión: 50, 75, 100, 110, 134.5, 150, 300, 600, 900, 1200.1800, 2400, 3600, 4800, 9600, 14400, 19200, 28800, 33600, 38400, 56000, 57600, 76800, 115200, 128000, 153600, 230400, 460800, 921600, 1500000, 2000000 (no se admiten otras tarifas no estándar)

Precauciones

● Hay algunos puertos serie aislados en el mercado que requieren una fuente de alimentación externa.Este módulo integra una fuente de alimentación aislada y no requiere conexión externa.USB plug and play.

● Este módulo tiene un nivel TTL (5 V/3,3 V) y no se puede conectar al nivel RS-232 (+-5 V a +-15 V). Confirme el nivel de su dispositivo antes de usarlo.
