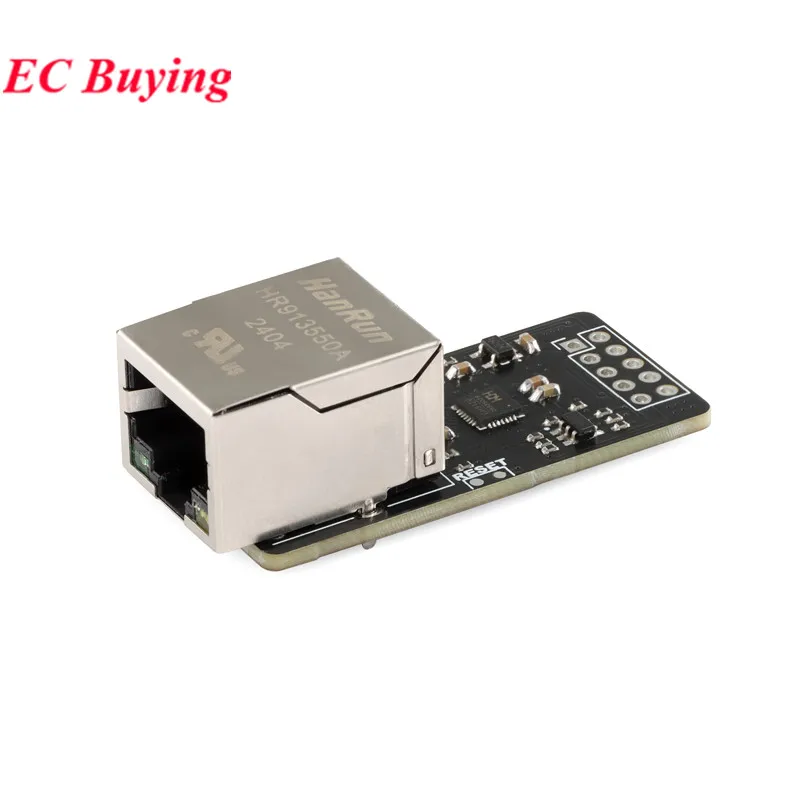

Descripción
Este módulo adopta la solución de chip de transmisión transparente de puerto serie de red CH9120 de Qinheng, con rendimiento estable, pila de protocolos TCP/IP integrada internamente y capa de transmisión de medios Ethernet (MAC) y capa física (PHY), admite CLIENTE TCP, SERVIDOR TCP, CLIENTE UDP, SERVIDOR UDP 4 modos de trabajo y la velocidad en baudios del puerto serie se puede admitir hasta 921600 bps.A través de la computadora host o el comando del puerto serie, el módulo se puede configurar de manera simple y rápida para crear rápidamente una transmisión transparente de datos bidireccional entre Ethernet y el puerto serie..

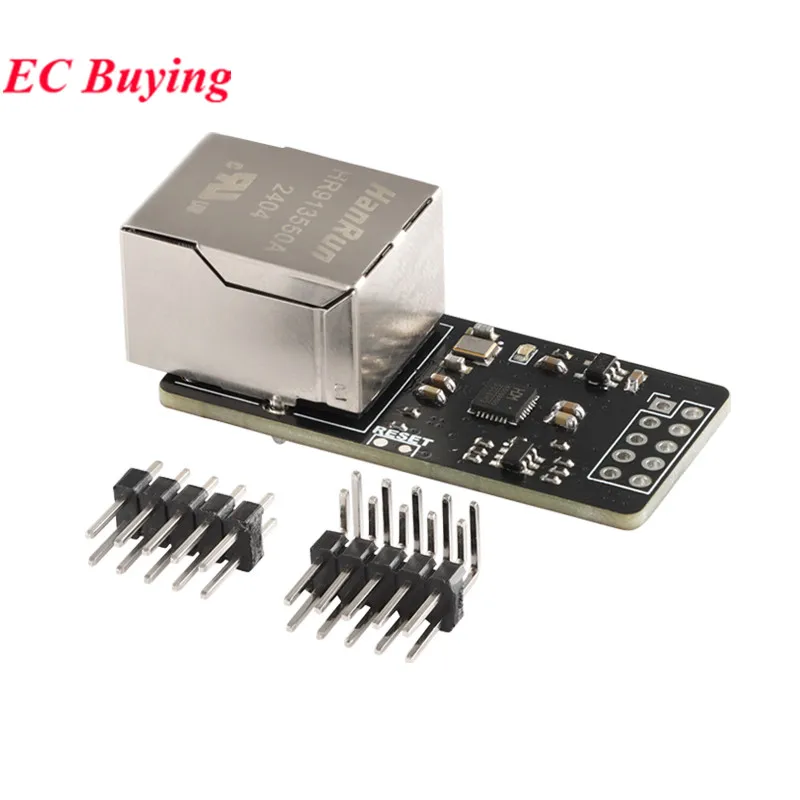

Características del módulo:
1.Viene con capa de transporte de medios Ethernet (MAC) y capa física (PHY)
2.Admite interfaz Ethernet adaptable full-duplex/half-duplex de 10M, compatible con el protocolo 802.3
3.Admite conversión automática de líneas MDI/MDIX
4.Admite DHCP para obtener automáticamente la dirección IP, admite acceso a nombres de dominio DNS
5.El modo de trabajo admite los modos CLIENTE TCP, SERVIDOR TCP y CLIENTE UDP, SERVIDOR UDP 4
6.La velocidad en baudios del puerto serie admite 300 bps ~ 921600 bps
7.El puerto serie admite nivel de 3,3 V/5 VTTL.

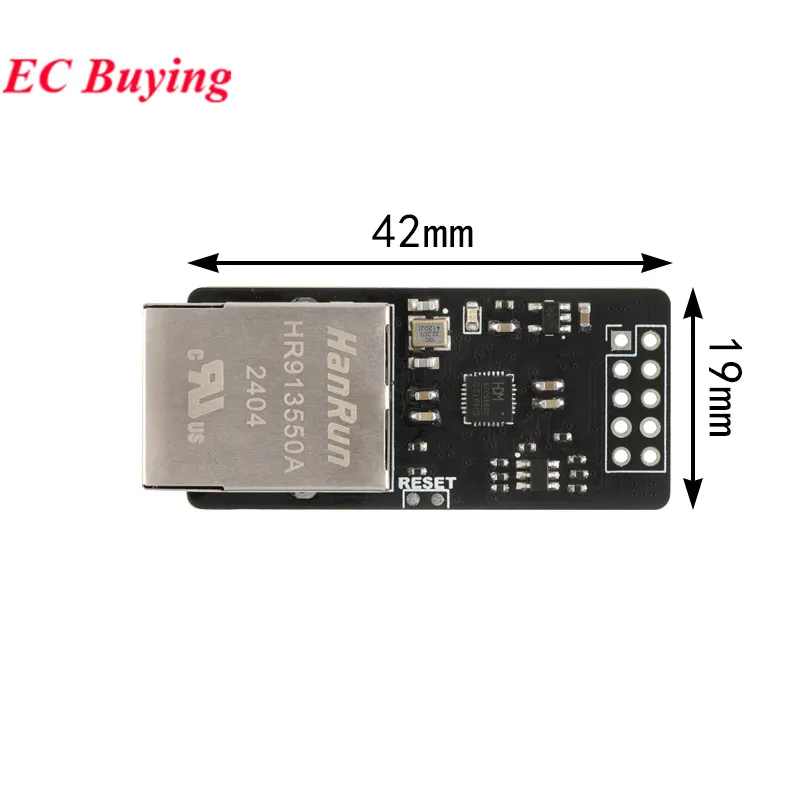

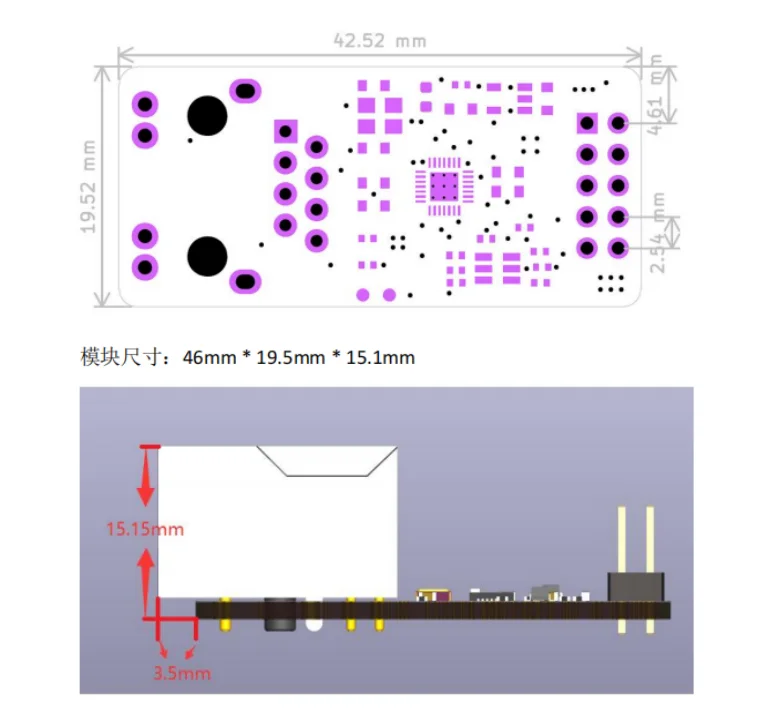

Voltaje de entrada: 3,3 V-5 V
Velocidad en baudios: 300bps ~ 921600bps (predeterminado 9600)
Modo de trabajo: CLIENTE TCP, SERVIDOR TCP, CLIENTE UDP, SERVIDOR UDP
Interfaz Ethernet: RJ45
Ethernet LAN: 10Mbps
Puerto serie: puerto serie de 3,3 V/5 VTTL (tenga en cuenta que el voltaje de la fuente de alimentación debe ser consistente con el voltaje de nivel TTL)
VIN: entrada de alimentación del módulo 3,3 V/5 V
RUN: pin indicador de estado de ejecución, multiplexado como pin de actualización del ISP
RX: entrada de datos del puerto serie asíncrono
DIR: puerto serie RS485 transmite y recibe pin de control de dirección
TX: salida de datos del puerto serie asíncrono
TCPCS: modo cliente TCP, indicación del estado de la conexión, nivel bajo indica una conexión exitosa
GND: terminal de tierra de la fuente de alimentación
Terminal de tierra de la fuente de alimentación GND
CFGO: pin de configuración del modo de configuración del puerto serie, pull-up incorporado, cuando se detecta un nivel bajo, ingrese al modo de configuración del puerto serie, el nivel alto sale del modo de configuración
RSTI: entrada de reinicio externa, el nivel bajo es válido

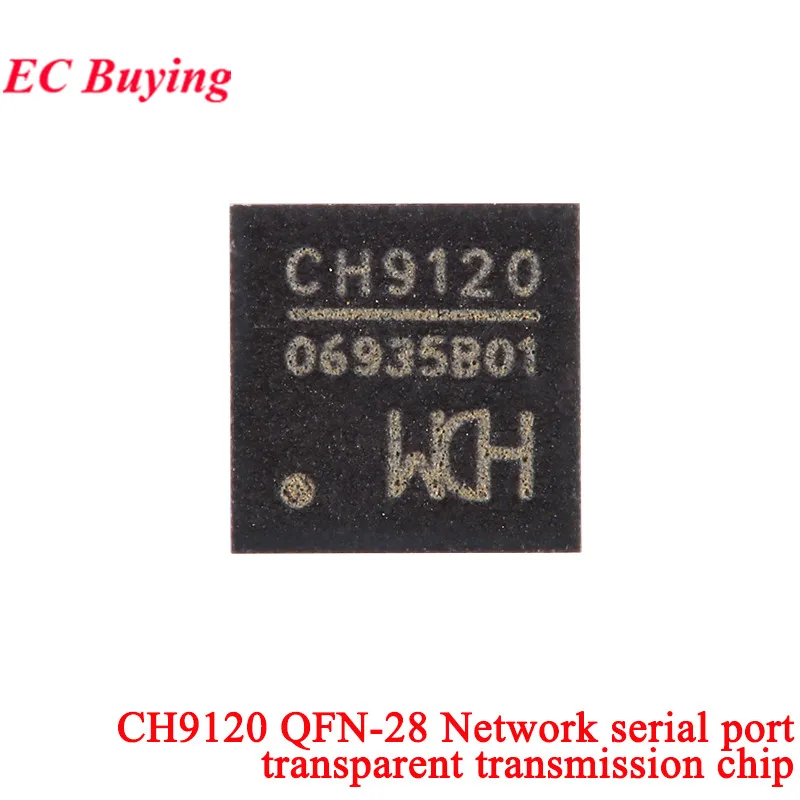

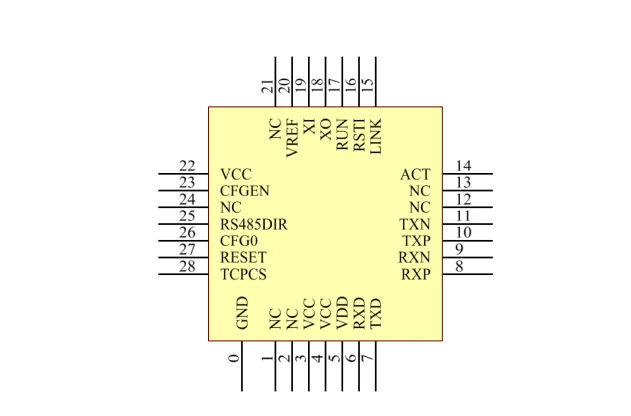

CH9120 es un chip de transmisión transparente de puerto serie de red.CH9120 integra internamente una pila de protocolos TCP/IP, que puede realizar una transmisión transparente bidireccional de paquetes de datos de red y datos del puerto serie.Tiene 4 modos de trabajo: CLIENTE TCP, SERVIDOR TCP, CLIENTE UDP y SERVIDOR UDP.La velocidad en baudios del puerto serie se puede admitir hasta 921600 bps, que se puede configurar fácilmente a través del software de computadora host o comandos del puerto serie, lo cual es conveniente y rápido.
Características
● Capa de transporte de medios Ethernet (MAC) y capa física (PHY) integradas
● Realizar una transmisión transparente bidireccional de datos del puerto serie y datos de la red.
● Admite interfaz Ethernet adaptable full-duplex/half-duplex de 10 M, compatible con el protocolo 802.3
● Admite conversión automática de línea MDI/MDIX
● Admite DHCP para obtener automáticamente la dirección IP, admite acceso a nombres de dominio DNS
● Configure el modo de trabajo del chip, el puerto, la IP y otros parámetros de red a través del software host y los comandos del puerto serie
● El modo de trabajo admite 4 modos: CLIENTE TCP, SERVIDOR TCP y CLIENTE UDP, SERVIDOR UDP
● Soporte Mecanismo KEEPALIVE
● La velocidad en baudios del puerto serie admite 300 bps ~ 921600 bps
● Puerto serie nivel TTL de 3,3 V.
