Descripción

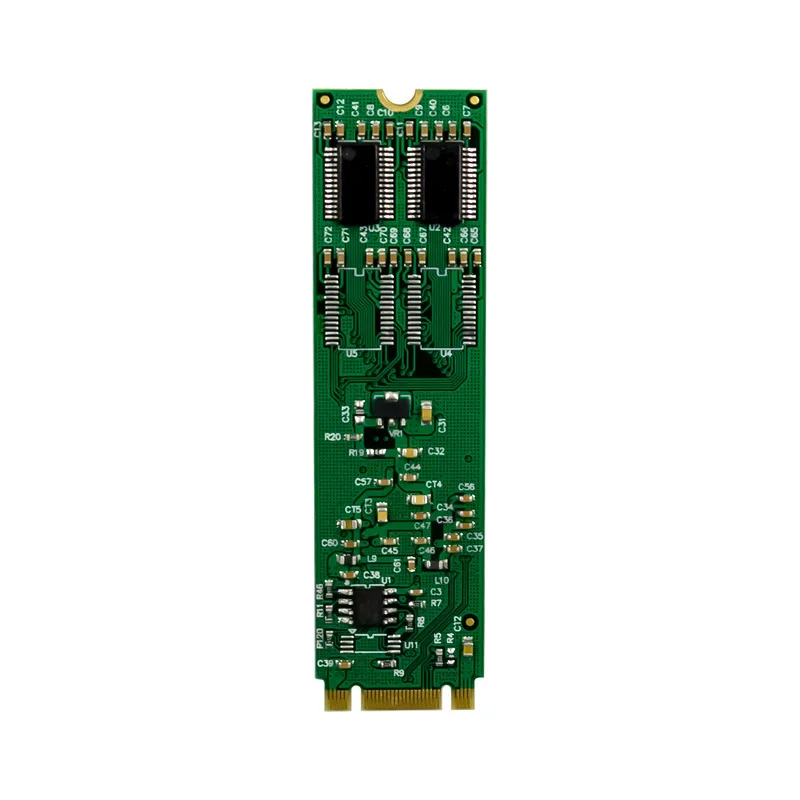

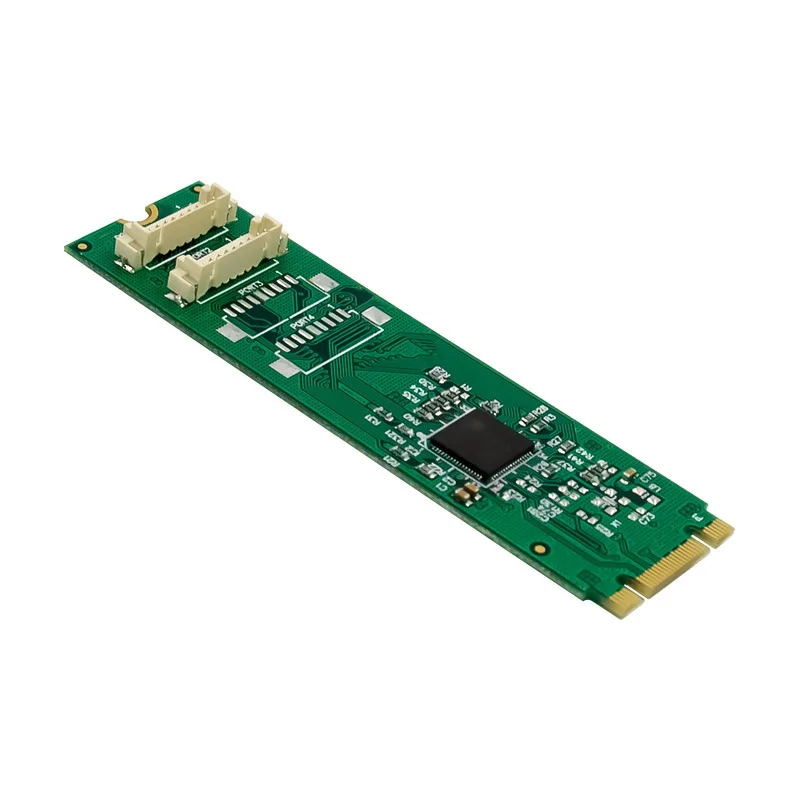

El adaptador serie M.2 B + M KEY AX99100 2S es una solución de un solo chip que integra completamente el controlador de punto final PCIe2.0 Gen 1.
Tiene dos puertos serie y se puede ampliar fácilmente a más dispositivos. El puerto serie es compatible con el Protocolo, la velocidad de transmisión es de hasta 115200bps y también admite el control de flujo de hardware y software.
PCI Express
• Controlador de punto final PCI-Express monocanal (x1) con PHY integrado
Cumple con PCI Express 2,0 Gen 1
Cumple con la especificación PCI Express M.2 Versión 1,0
Compatible con PCI Power Management 1,2
• Tipo de conector: Llave M.2 B + M,
Dimensiones: 22x80mm
Interfaz puerto serie
-UART dual o UART cuádruple
-Soporte multiprotocolo de 2/1/2/2/2"
-La velocidad bidireccional de cada puerto es de hasta 25 Mbps
-Control de módem serial completo
-Admite control de flujo de hardware y software
-Soporta formatos seriales de 5, 6, 7, 8 y 9 bits
-Admite número par, número impar, ninguno, espacio y paridad de marca
-Admite velocidad de baudios personalizada a través de PLL interno o reloj externo
-Soporta en chip FIFO de 256 bytes de profundidad en la ruta de transmisión y recepción de cada puerto serie
-Admite funciones de activación remota y administración de energía
-Soporte para apagado del transceptor de puerto serie
-Soporta Modo lento IrDA (115200bps) en todos los puertos serie
-Admite aplicaciones Multipunto en modo de 9 bits
-Admite Transmisión de ráfaga DMA
Aplicación hardware
Dispositivos conectados en serie, red en serie/equipo de monitoreo, sistemas de adquisición de datos, terminales POS y piezas industriales, E/S en serie/USB para tarjetas adicionales, expansión de E/S para sistemas integrados
Requisitos del sistema
Linux, Windows XP / Vista / Win 7 / Win 8 / Win 8,1/Win 10 32 y 64bit
Una ranura para llave M.2 M + B disponible

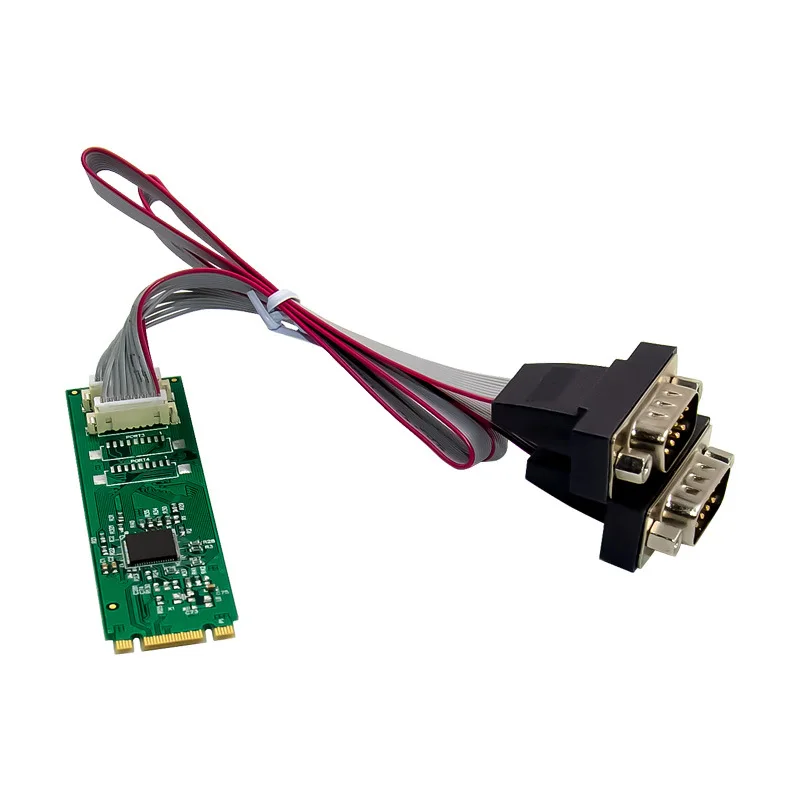

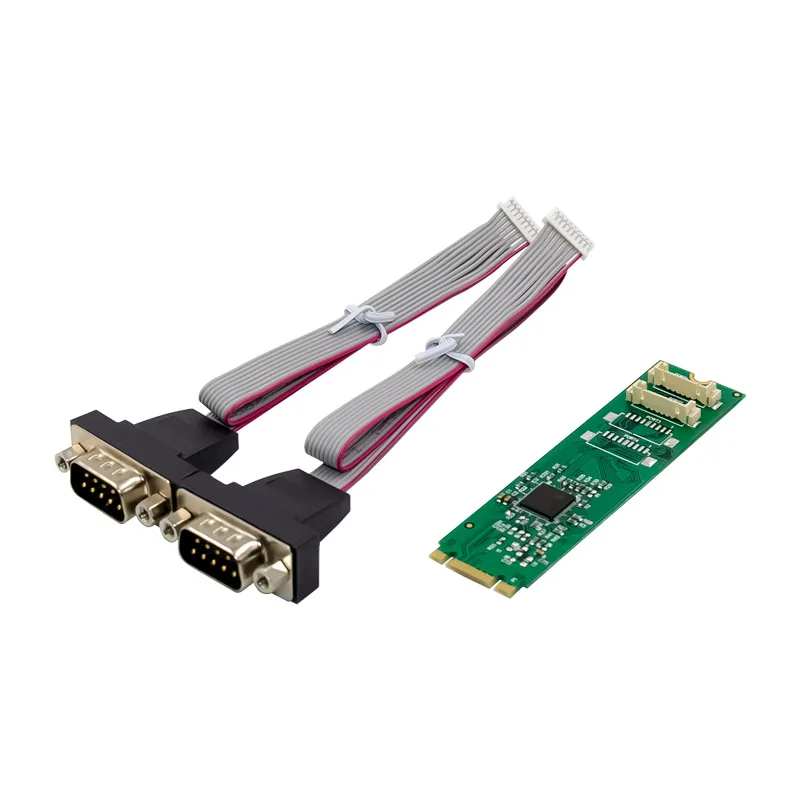

1 Tarjeta de puerto serie M.2 B + M KEY AX99100 2S
1 disco CD
2 x soporte de perfil bajo
2x20CM cable serial de La DB9-pin
