Descripción
Descripción:

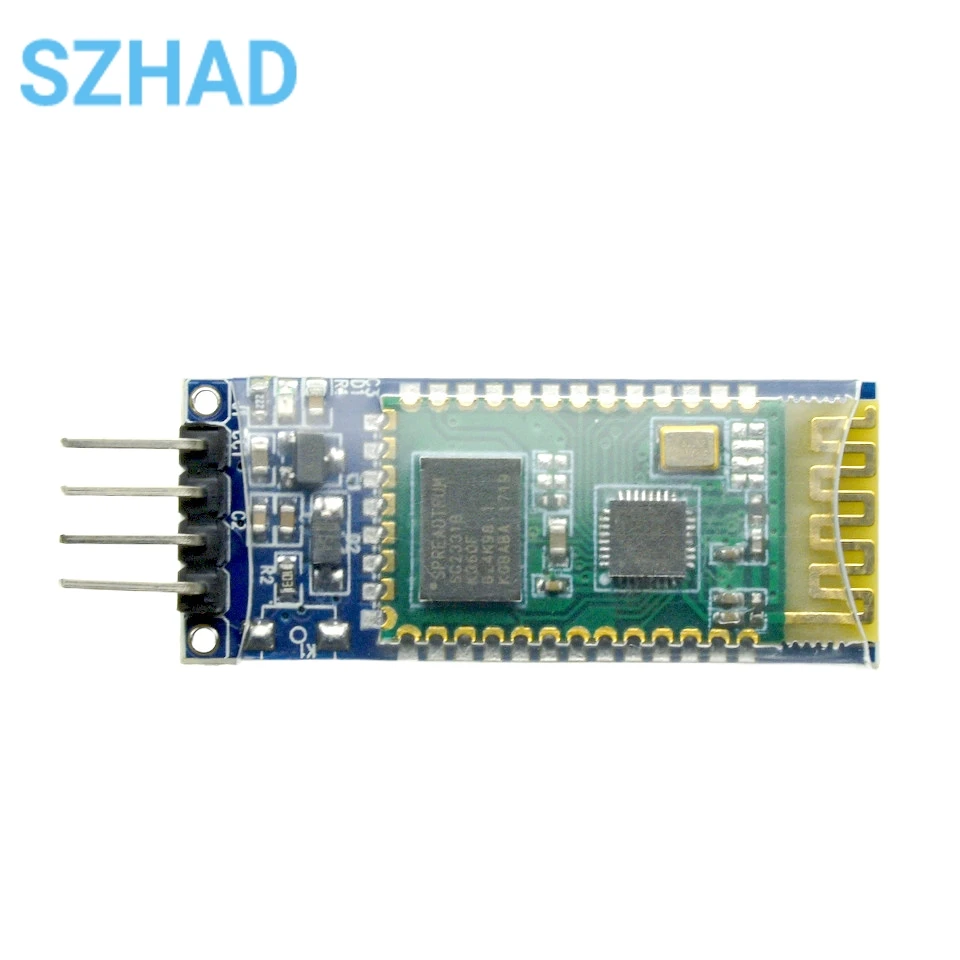

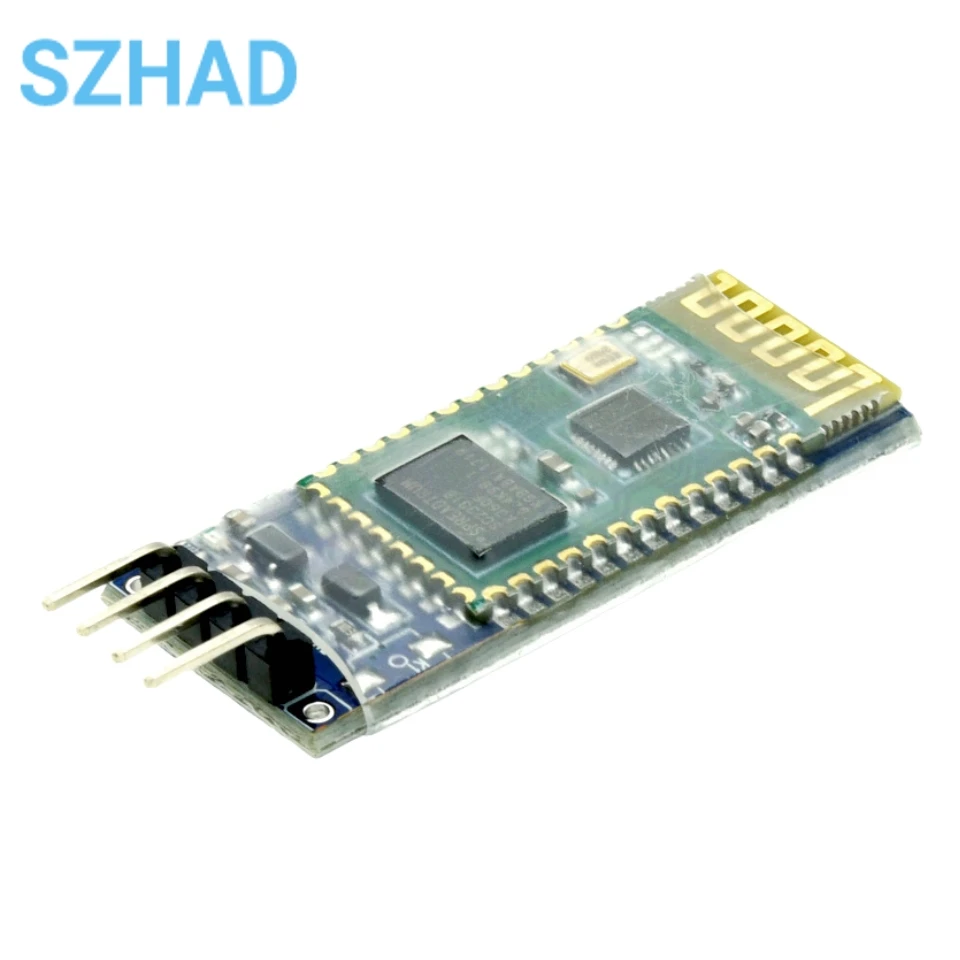

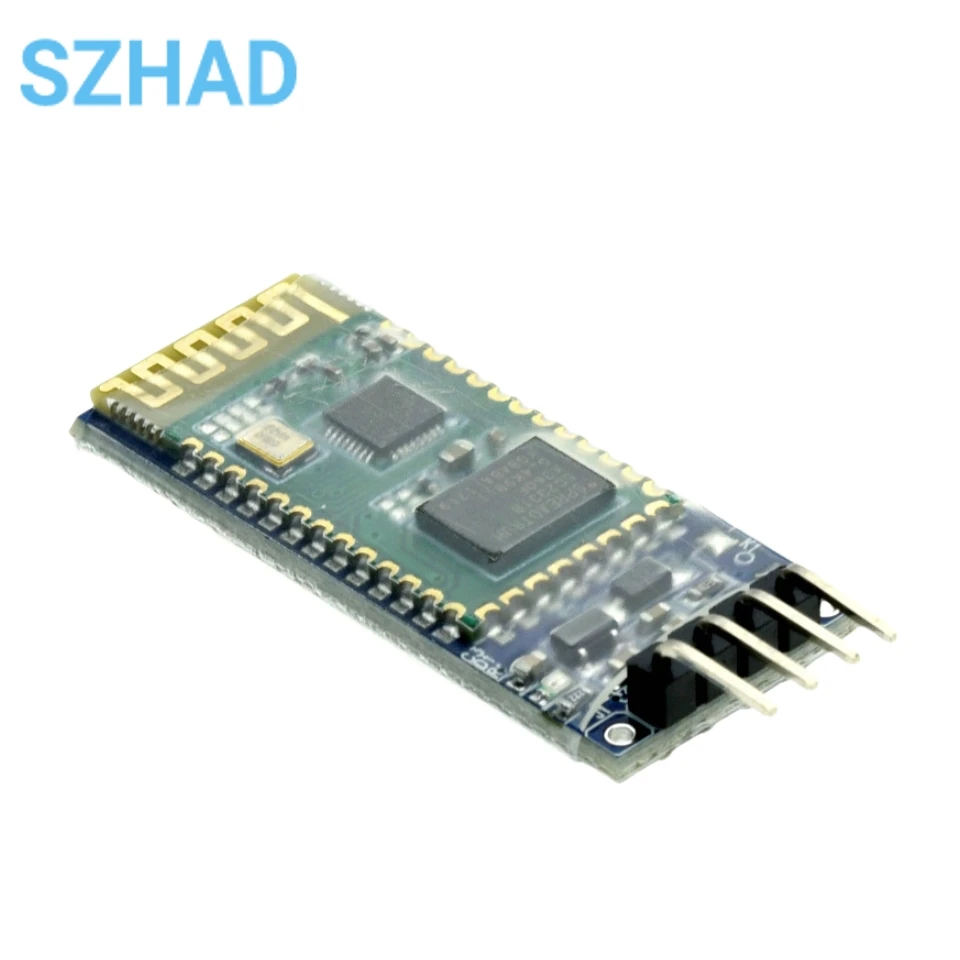

HC-06Módulo integrado maestro/esclavo Bluetooth Versión asequible compatible con teléfonos móviles Android Apple
Lista de envío:
UnoHC-06Placa Bluetooth
Características del producto

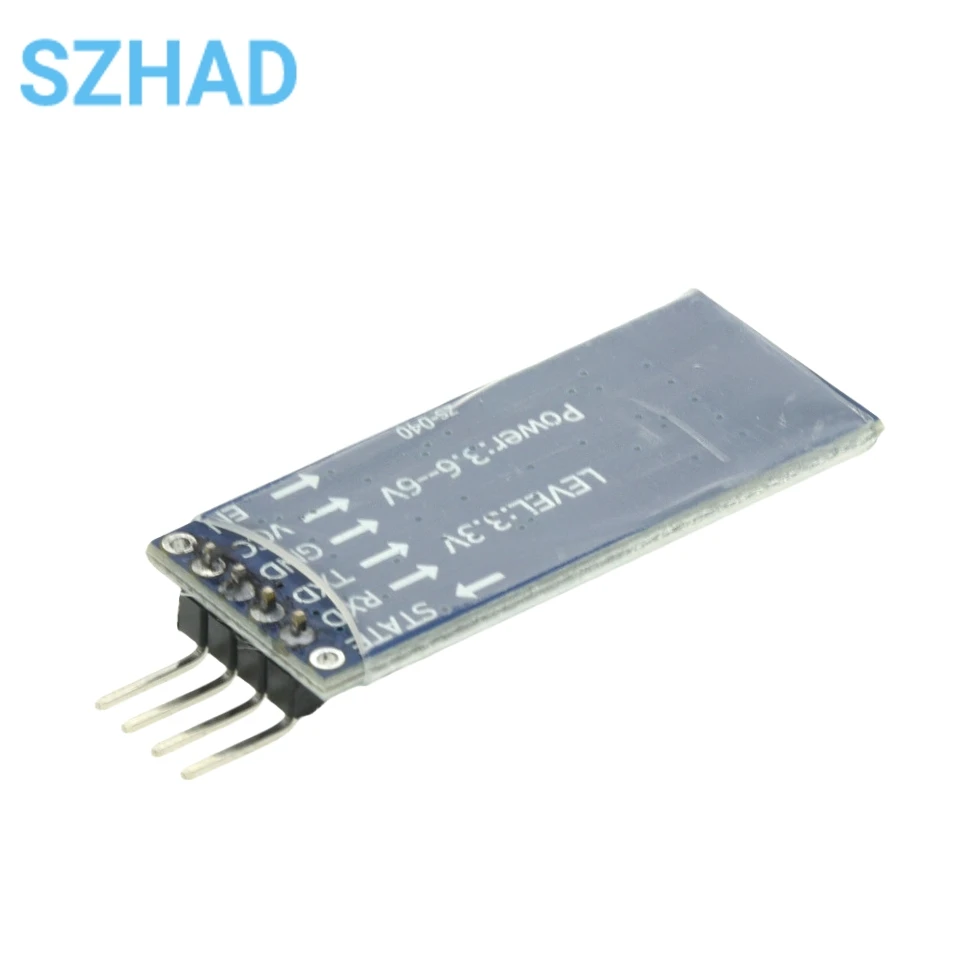

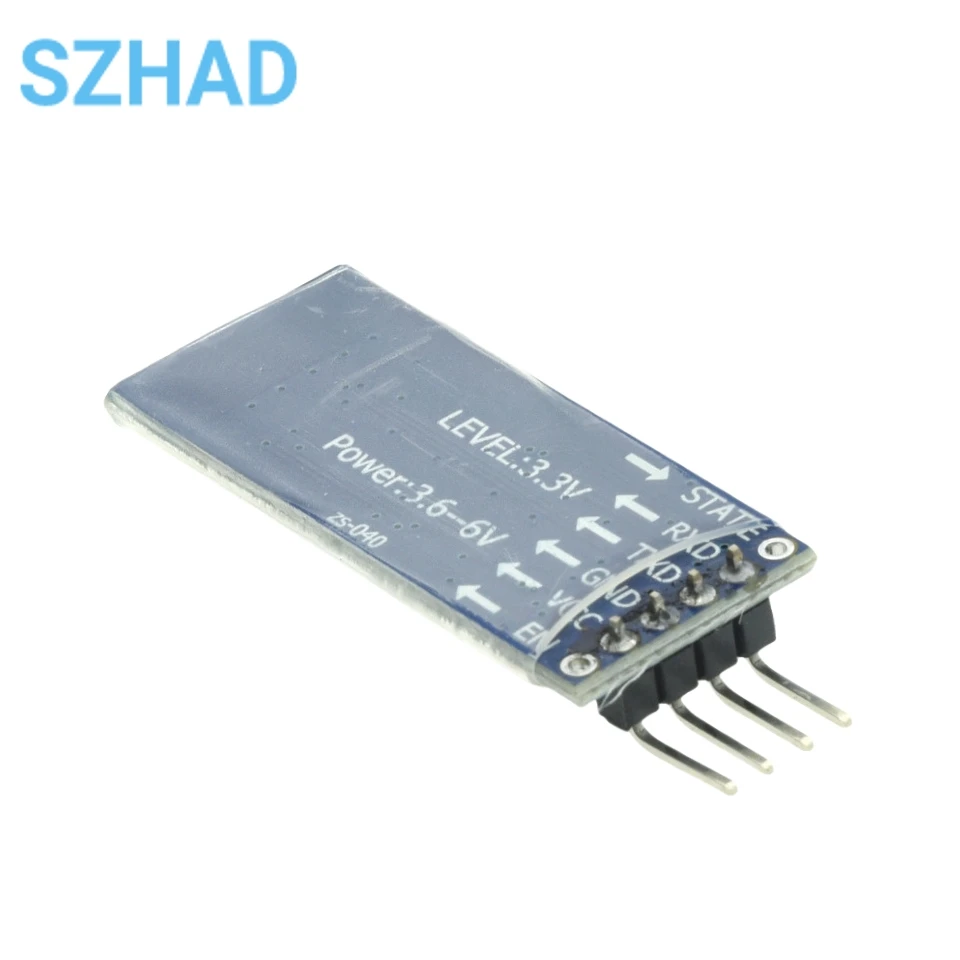

1. El módulo central utiliza el módulo esclavo de La, y las interfaces principales incluyen VCC,GND,TXD,RXD y PIN DE SALIDA DE ESTADO DE LED reservado. La MCU puede juzgar si el Bluetooth se ha conectado a través del estado del PIN, y el PIN KEY no es válido para el esclavo
2. El LED indica el estado de la conexión Bluetooth, el parpadeo indica que no hay conexión Bluetooth, el encendido constante indica que el Bluetooth está conectado y abre el puerto.
3, placa base 3,3 V LDO, voltaje de entrada 3,6 ~ 6V, la corriente es de aproximadamente 30mA cuando no está emparejada, aproximadamente 10mA después del emparejamiento, ¡se prohíbe que el voltaje de entrada supere los 7V!
4, nivel de interfaz V 3,3, se puede conectar directamente a una variedad de microcontroladores (51, AVR, PIC, ARM, MSP430, etc.), el microcontrolador de 5V también se puede conectar directamente, ¡sin MAX232 no puede pasar MAX232!
5, la distancia efectiva del Espacio Abierto es de 10 metros, más de 10 metros también es posible, pero la calidad de conexión de esta distancia no está garantizada
6. Después del emparejamiento, cuando se utiliza el puerto serie full-duplex, no necesita conocer ningún protocolo Bluetooth, solo admite bit de datos de 8 bits, bit de parada de 1 bit, Y el formato de comunicación sin paridad, que es el formato de comunicación más utilizado y no admite otros formatos.
7. Cuando Bluetooth no se establece la conexión, la velocidad en baudios, el nombre y la contraseña de emparejamiento se pueden establecer a través del comando AT y los parámetros establecidos se guardan después de un corte de energía. Cambia automáticamente al modo transparente después de la conexión Bluetooth
8, tamaño pequeño (3,57 cm * 1,52 cm), producción de parches de fábrica, para garantizar la calidad del parche. Y conjunto Tubo termorretráctil transparente, a prueba de polvo y hermoso, y tiene una cierta capacidad antiestática.
9, el enlace es el esclavo, la función esclava con una variedad de funciones Bluetooth de la computadora, host Bluetooth, la mayoría de los teléfonos móviles Bluetooth, PDA, PSP y otros terminales inteligentes emparejados, no se puede emparejar entre el esclavo.
Sentido común (muy importante):
TXD: Indica el final del envío. En general, es su propio extremo de envío. En una comunicación normal, debe conectarse al RXD de otro dispositivo.
RXD: Indica el extremo receptor, que generalmente se representa como su propio extremo receptor. En una comunicación normal, debe conectarse al TXD de otro dispositivo.
En la comunicación normal, ¡el TXD siempre está conectado al RXD del dispositivo!
Recolección automática: En una comunicación normal, el RXD está conectado al TXD de otros dispositivos. Por lo tanto, si desea recibir los datos enviados por usted mismo, como su nombre indica, es decir, recibe los datos enviados por usted mismo, es decir, su propio TXD está conectado directamente al RXD para probar si la transmisión y la recepción son normales, que es el método de prueba más rápido y fácil. Cuando ocurre un problema, la primera prueba es determinar si el producto es defectuoso. También conocido como Prueba de bucle.
