Puerto serie CH9121 a módulo de red Ethernet, módulo de transmisión TTL, microcontrolador Industrial STM32

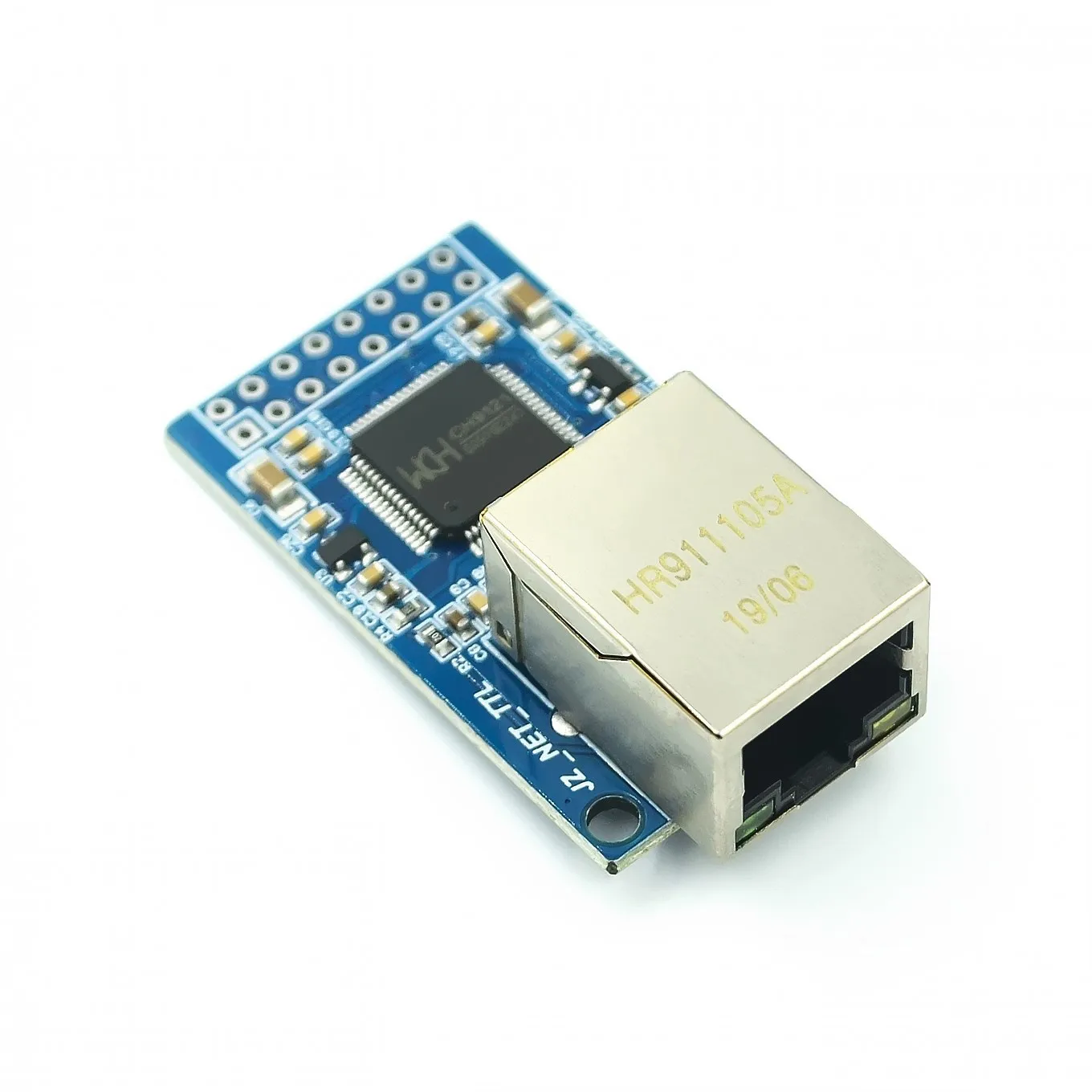

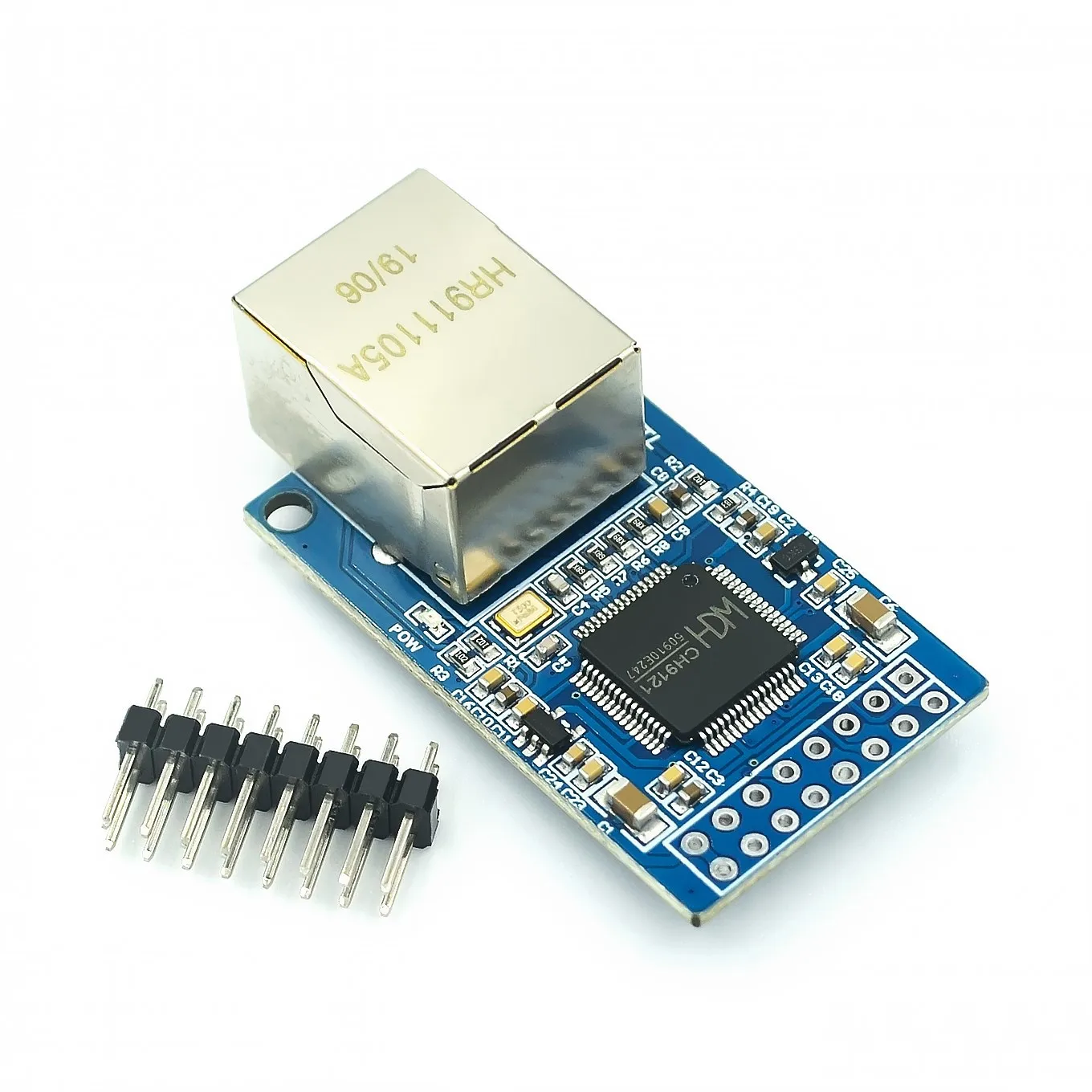

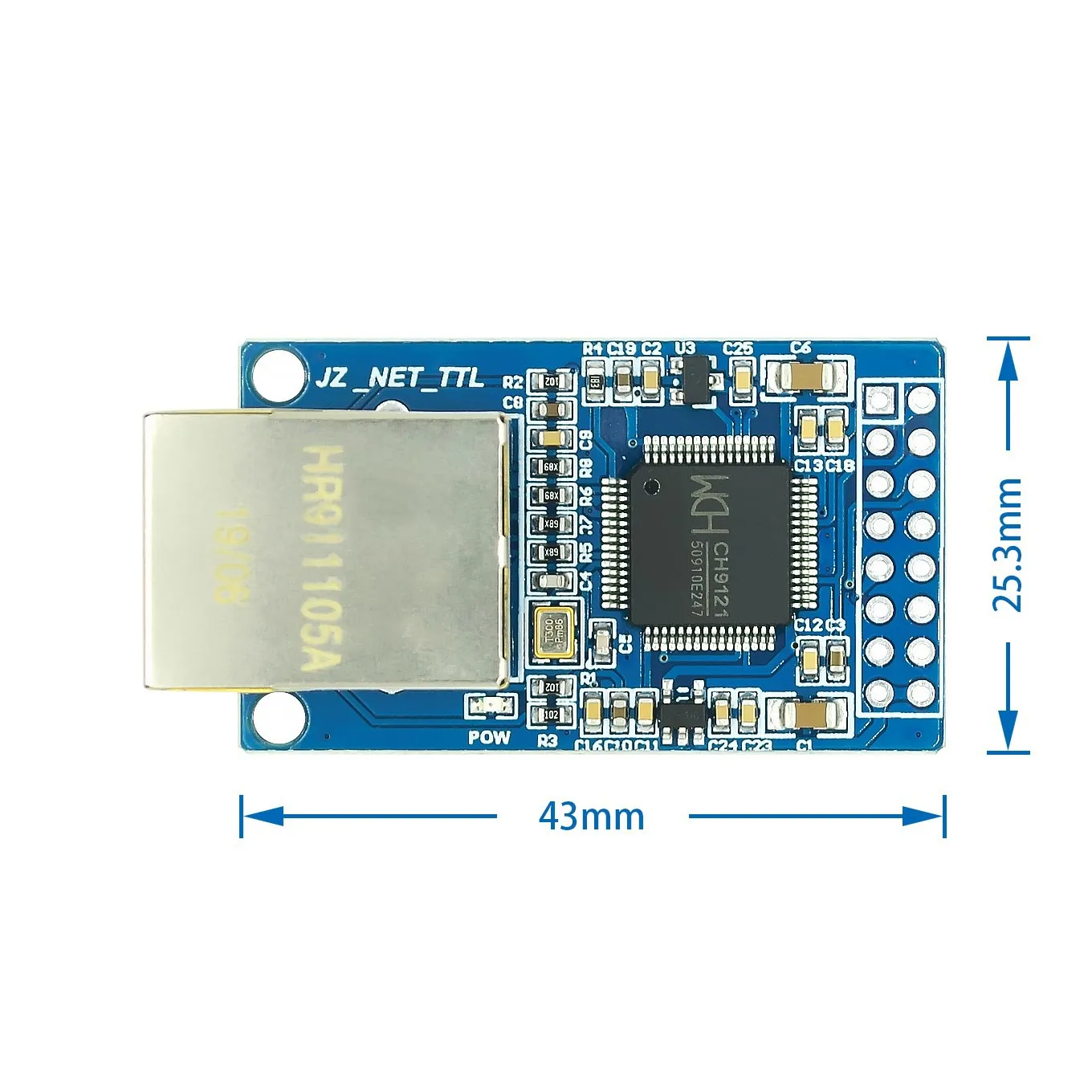

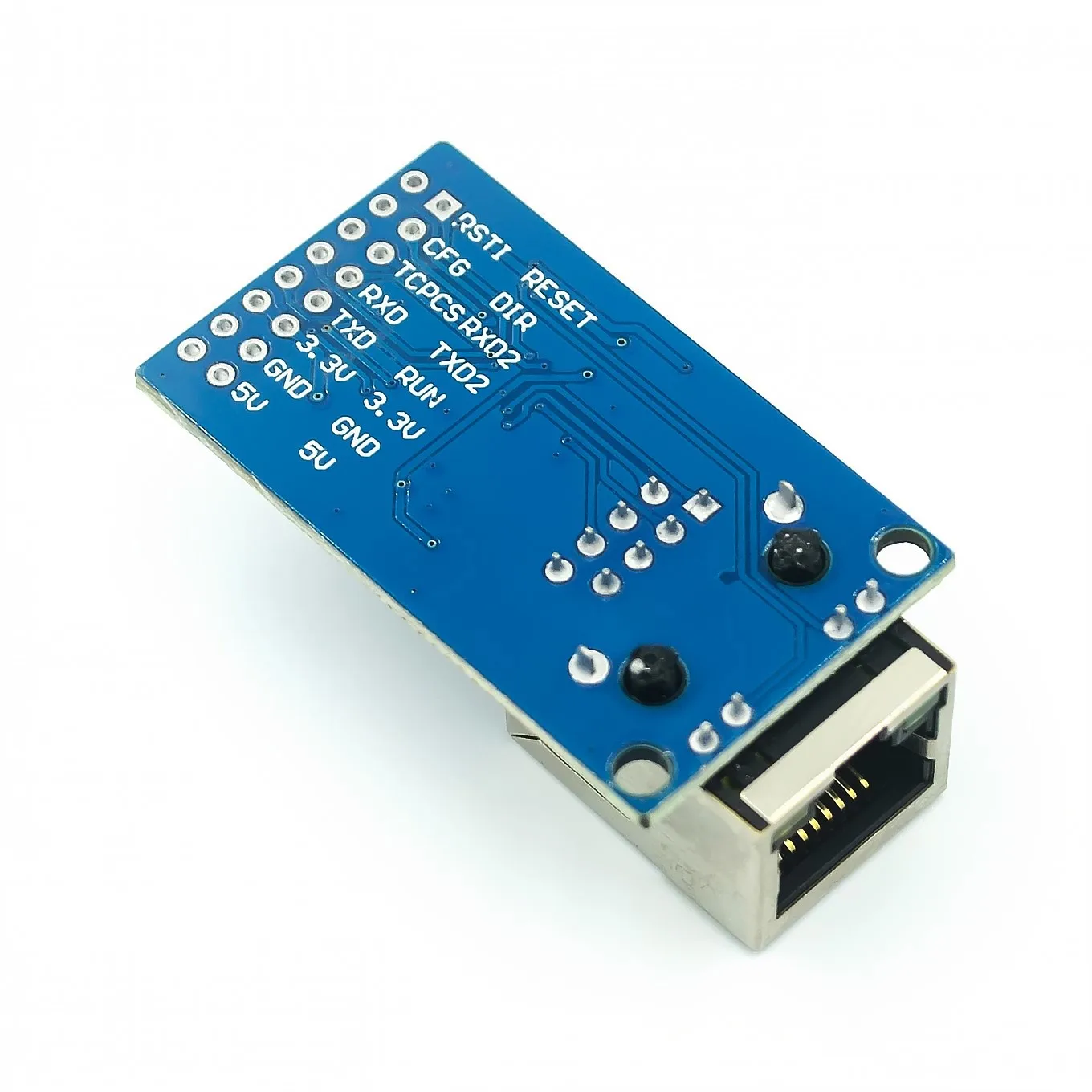

Parámetros Ethernet Número DE PUERTOS: 1 Interfaz estándar: Interfaz RJ45 LAN Ethernet: 10 / 100Mbps Caché de datos: 6K bytes Protección: aislamiento electromagnético 2KV Protocolos de red: IP, ARP, TCP, UDP, ICMP, IGMP, DCHP, etc. Parámetros del puerto serie Número DE PUERTOS: 1 Estándar de interfaz: puerto serie TTL, PIN de 2,54 MM, nivel de 3,3 V o 5V Tasa de baudios: 300 ~ 921600bps Bits de datos: 5,6,7,8,9 Bit de parada: 1,2 bit Paridad: sin paridad, paridad impar, paridad par Control de flujo: Ninguno Caché: 2K bytes Software compatible Configuración de parámetros: software de configuración de red, Comando serial AT Prueba del módulo: software de prueba (Red, serie uno) Parámetros básicos Tamaño 43mm x 23mm x 14,5mm (largo x ancho x Alto) Voltaje de funcionamiento DC3.3V / 5V Corriente de funcionamiento 200mA @ 5V Consumo de energía 1W Temperatura de funcionamiento-40 ~ 85 ° C Temperatura de almacenamiento-55 ~ 125 ° C Pin Descripción 1. RESET: pin de reinicio de fábrica, detección de encendido del módulo, activo bajo 2. DIR: RS485 recibir, enviar PIN de control del interruptor 3. TCPCS: modo cliente TCP, el PIN indicador de estado de conexión del puerto, la conexión es exitosa, salida baja 4. EJECUTAR: pin de indicación de estado de funcionamiento del módulo, entrada de onda cuadrada de 2Hz 5. GND: Pin de toma de tierra 6. 3,3 V: pin de entrada de alimentación de 3,3 V CC, superior a 200mA y fuente de Alimentación de 5V CC alternativamente 7. GND: Pin de toma de tierra 8. 5V: el PIN de entrada de Alimentación de 5V CC, superior a 200mA, y la fuente de alimentación de 3,3 V CC pueden elegir uno de dos 9. RSTI: pin de reinicio, El pull-up interno, de baja eficacia, no puede estar vacío 10. CFG: el módulo de configuración de puerto serie habilita el PIN, incorporado pull-up, de baja eficacia, no tiene que estar vacante 11. RXD: Pin de recepción de datos en serie, nivel TTL de puerto serie, compatible con 3,3 V y 5V 12. TXD: pin de transmisión de datos en serie, nivel TTL en serie, compatible con 3,3 V y 5V 13. GND: Pin de toma de tierra 14. 3,3 V: pin de entrada de alimentación de 3,3 V CC, superior a 200mA y fuente de Alimentación de 5V CC alternativamente 15. GND: Pin de toma de tierra 16. 5V: pin de entrada de Alimentación de 5V CC, superior a 200mA, con la fuente de alimentación opcional de 3,3 V CC.
