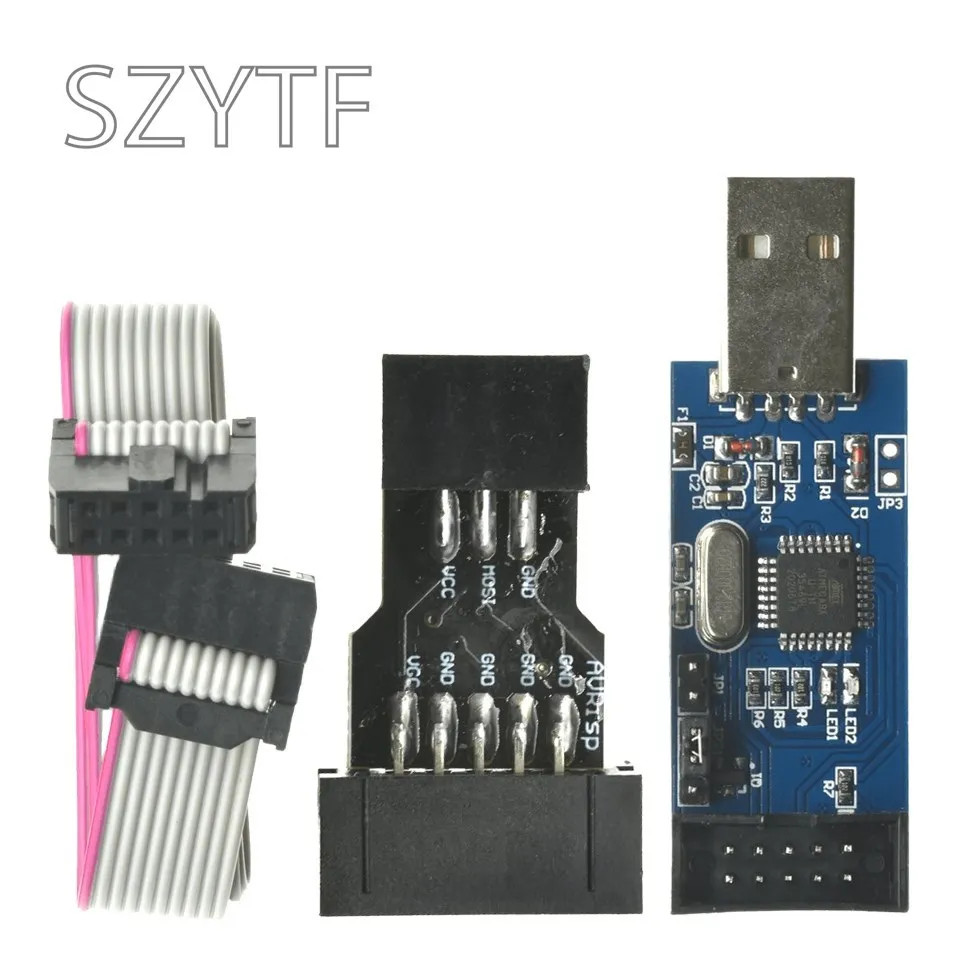

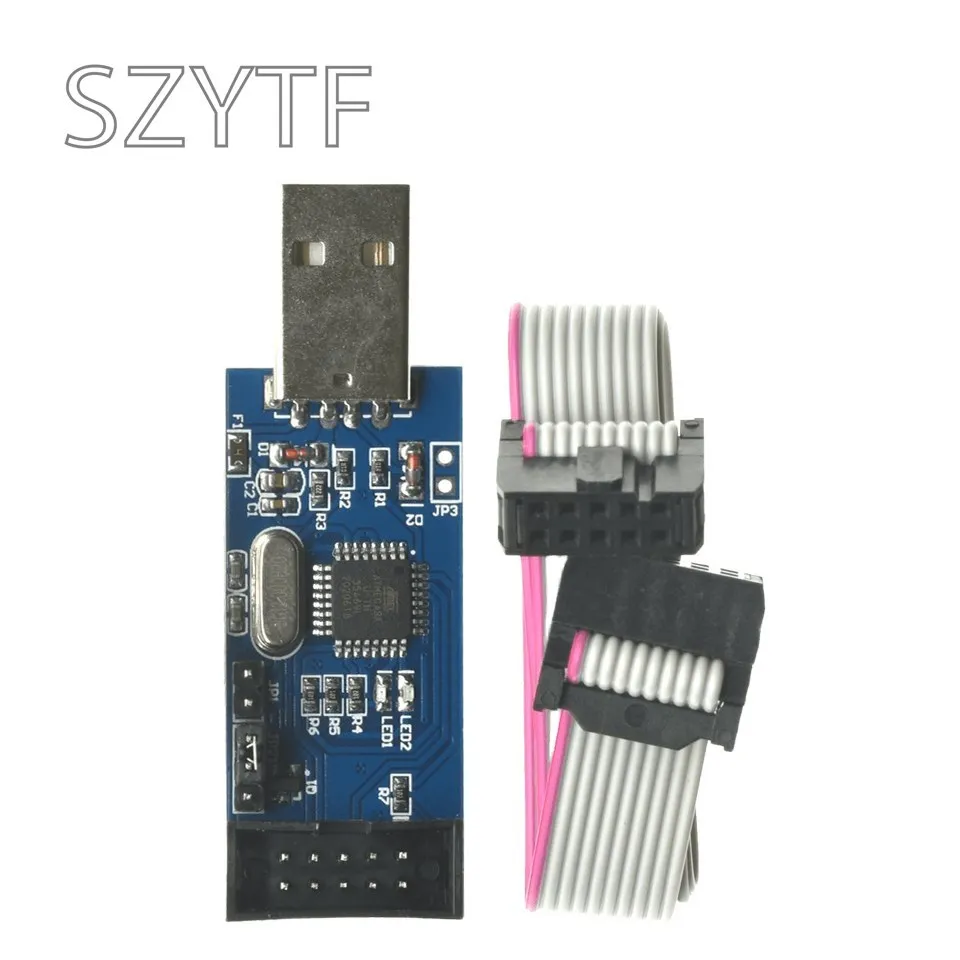

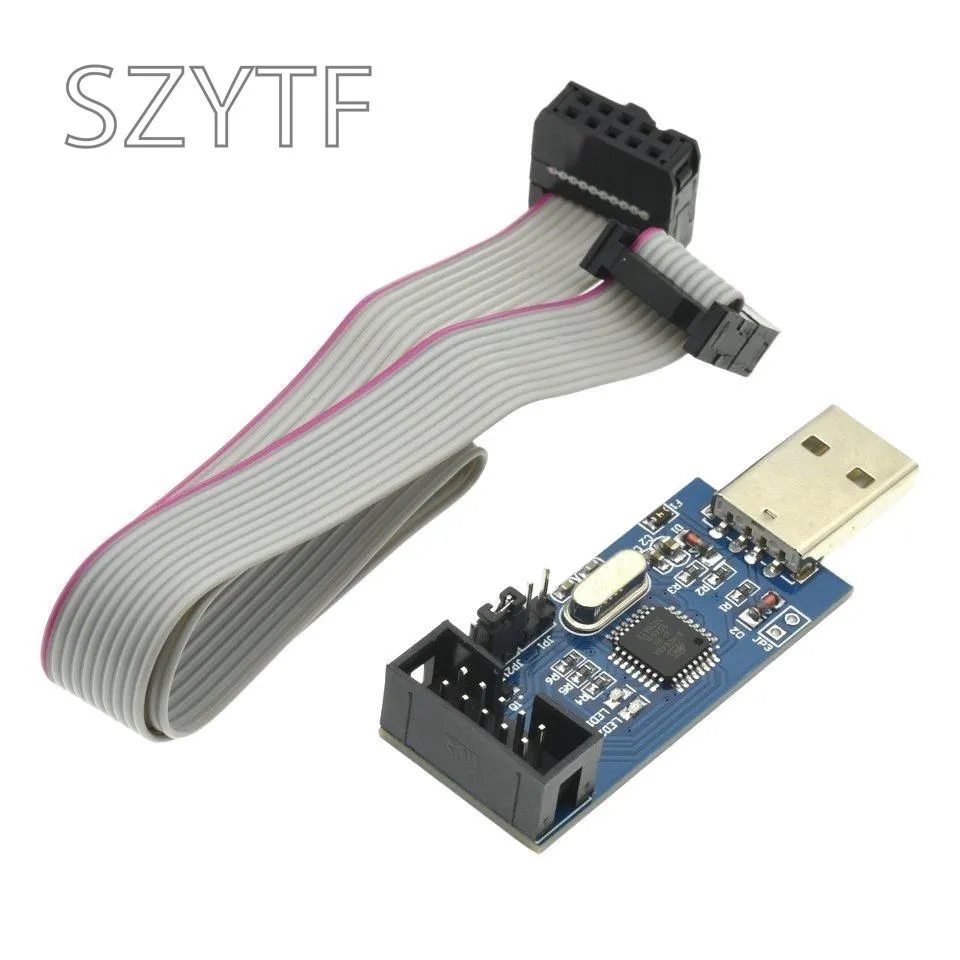

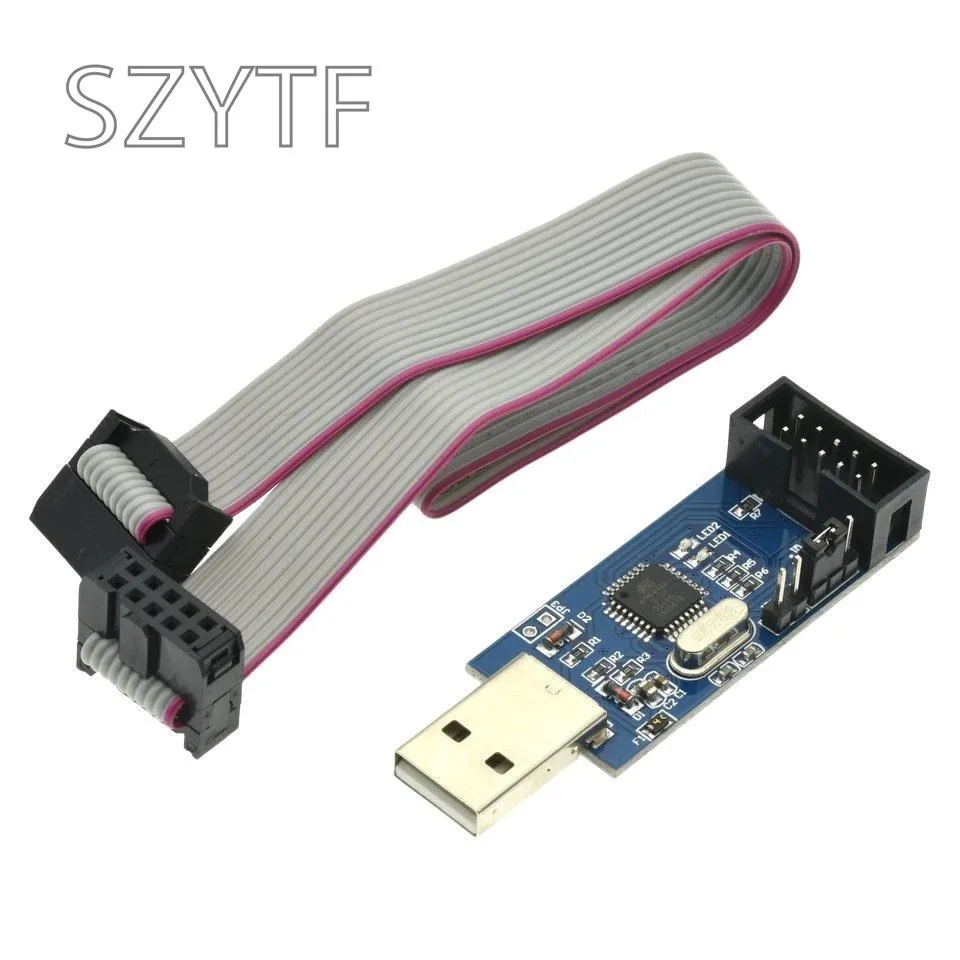

Programador USBASP AVRISP AVR, AVR, ISP, USB, ASP, ATMEGA8, ATMEGA128, compatible con Win7 64, BTE13-006 de placa

Descripción del módulo:

1. chip de a bordo de la red

2, con energía y quema dos luces

3. Fusible de autorecuperación integrado de protección contra sobrecorriente de 500mA

4, la placa objetivo admite fuentes de alimentación de 5V y 3,3 V

Regulación automática de velocidad auto-aplicable.

Adecuado para WIN8.1/8/7/XP 32-bit / 64-bit, ordenador del sistema.

El producto se puede conectar directamente con el puerto USB de la computadora, el producto de descarga USB real, a través del cual se conecta la placa de destino, la computadora de un solo chip se puede descargar y programar para que funcione fácilmente, especialmente adecuado para computadoras portátiles, computadoras de escritorio, a través de la descarga y depuración de programación del puerto USB.

Descargar características:

1. Soporte AT89S51/52 MCU

2. Admite todos los chips ASP de AVR.

3. El puerto de salida es un puerto estándar ATMEL.

4. La fuente de alimentación USB y la placa objetivo admiten voltaje objetivo de 5V, se pueden seleccionar a través de la conexión de la tapa del puente.

5. Firmware de regulación de velocidad automática de AUTOSPEED, el descargador rastreará automáticamente la frecuencia del chip a programar, cambiará automáticamente la velocidad para lograr una regulación automática de la velocidad.

6. Reserva MOSI, MISO, RET, SCK, VCC, GND. La interfaz de 6 pines es conveniente para que los usuarios conecten la placa de destino de acuerdo con sus necesidades.

7. Interfaces de programación reservadas. Los usuarios pueden actualizar el firmware de descarga por sí mismos.

Software de programación: AVR_fighter, PROGISP1.66 PROGISP1.67, compilar PROGISP1.68 más bajo o más alto será suficiente, para grabar la misma pieza de software, muy conveniente.

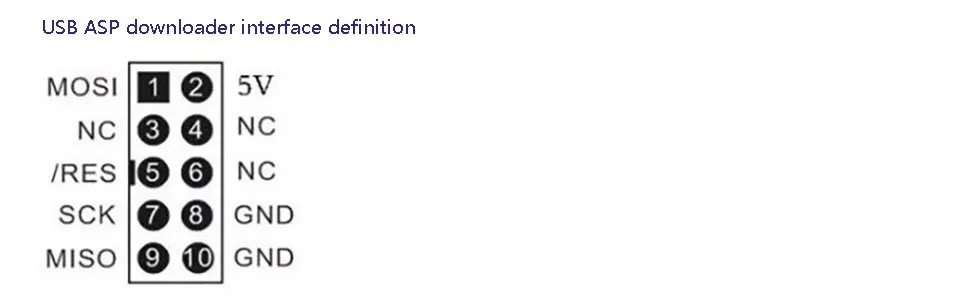

Definición de interfaz:

Pin de las series AT89S51 y S52 y definición de conexión correspondiente de la línea de descarga:

MOSI -- P1.5

MISO - P1.6

SCK - P1.7

/RES -- RST

GND -- GND

5V -- VCC

Chips que admiten la Quema:

Serie 51

AT89S51AT89S52AT89S53 AT89S8253 AT89S2051 AT89S8252 AT89S4051

Serie AVR

AT90can128 AT90can32 AT90can64,AT90pwm2,AT90pwm3,AT90s1200,AT90s2313,AT90s2323,AT90s2343,AT90s4414,AT90S8515,AT90S8535 AT90usb1286,AT90usb1287

Atmega323 103,Atmega128,Atmega1280,Atmega1281,Atmega16,Atmega161,Atmega162,Atmega163,Atmega164,Atmega165, Atmega253169, Atmega2560,Atmega2561, Atmega250, Atmega24, Atmega32 modelos Atmega328,Atmega329,Atmega3290,Atmeg a406,Atmega48,Atmega64,Atmega640,Atmega644,Atmega645,Atmega6450,Atmega649,Atmega6490,Atmega8

Attiny11,Attiny12,Attiny13 ,Attiny15,Attiny22,Attiny2313,Attiny24,

Attiny25,Attiny26,Attiny261, Attiny28,Attiny44, Attiny45,Attiny46,

Attiny46, 1 attiny84, Attiny85 Attiny861
