Descripción

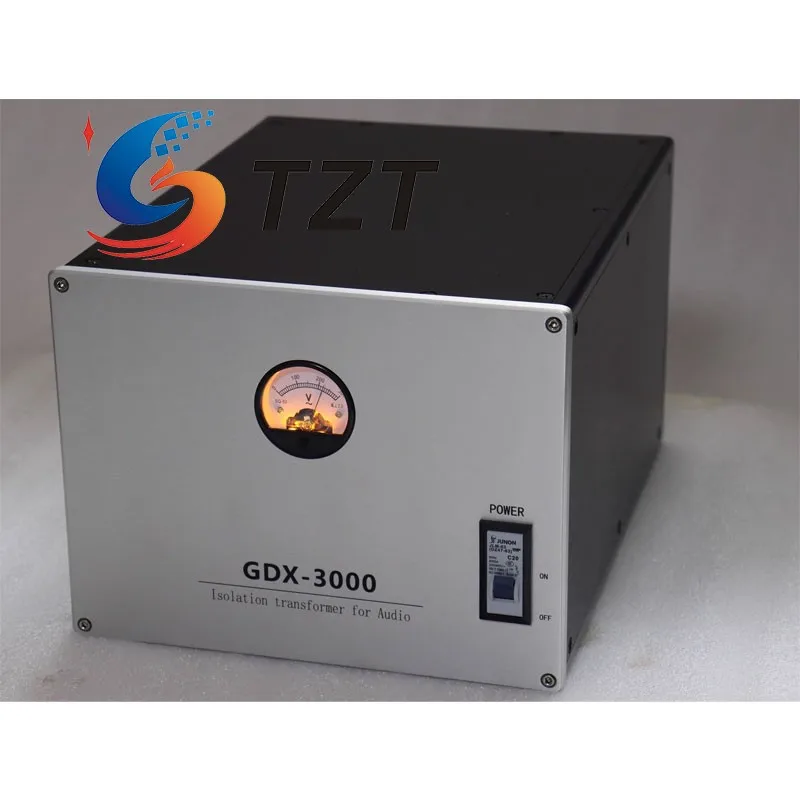

Procesador de filtro de potencia de Audio con transformador de aislamiento equilibrado TZT GDX-3000 3000W con estándar de EE. UU.
Características:
GDX-3000
Dimensiones: Ancho 260 mm, Alto 210 mm, Profundidad 330 mm.

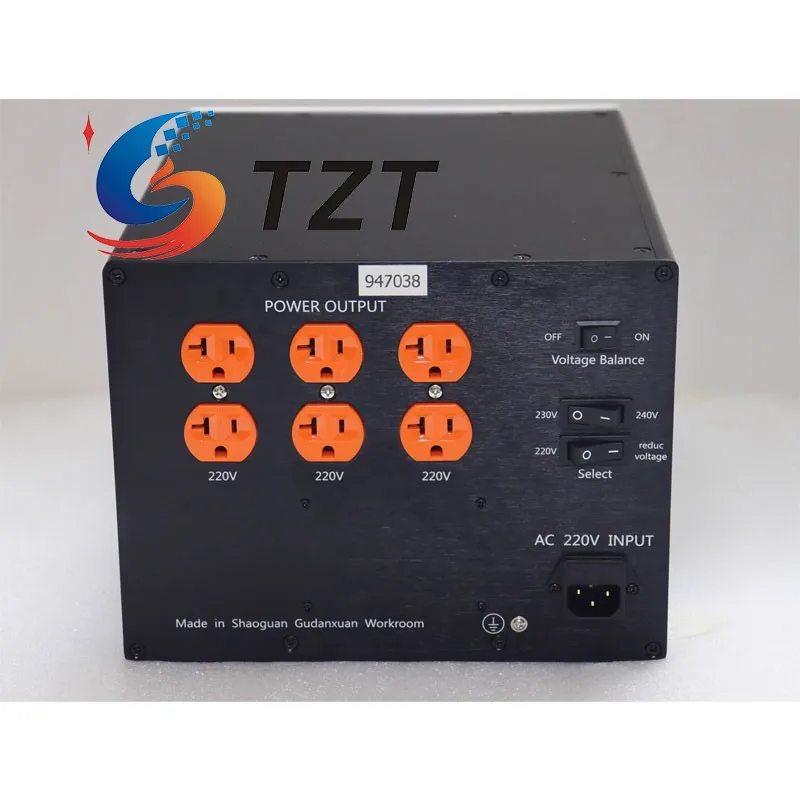

Introducción al panel trasero
* Ajuste de voltaje: El voltaje de salida se puede reducir en 10 V o 20 V según los requisitos del usuario.
* Los usuarios pueden seleccionar si deben bajar el voltaje usando el interruptor Seleccionar.
Modos de salida
* La salida puede funcionar en modo balanceado o desequilibrado.
* El interruptor de equilibrio de voltaje en el panel posterior permite a los usuarios alternar entre los modos balanceado y desequilibrado.
Características de la salida balanceada:
R.Eliminación de interferencias inducidas por transformador: La interferencia causada por la electricidad inducida del transformador de aislamiento mismo o durante la transmisión de energía se elimina conectando a tierra el punto medio de la salida del transformador.
B.Reducción de interferencias generadas por el dispositivo: La interferencia causada por la carga y descarga de condensadores e inductores dentro del equipo del usuario, o la interferencia operativa (similar al movimiento del altavoz genera electricidad inducida), se elimina a través del cable de tierra de la salida balanceada.
C. Voltaje estable y supresión de ruido: al conectar a tierra el punto medio de la salida balanceada, ambas líneas de salida mantienen un voltaje estable de 110 V con respecto a la tierra.Esto estabiliza la diferencia de voltaje y suprime eficazmente el ruido del suelo.
Atención:
Algunos usuarios han preguntado si el transformador de aislamiento equilibrado puede eliminar la interferencia de la red.¡Nos adherimos estrictamente a la ética profesional y no engañen a los consumidores!La eliminación de interferencias de la red se determina únicamente por el transformador de aislamiento en sí y no está relacionada con si la salida está equilibrada o desequilibrada.La capacidad de suprimir las interferencias depende completamente de la calidad y el diseño del transformador de aislamiento.Cuando se miden con instrumentos, los niveles de interferencia tanto para salidas balanceadas como desequilibradas son los mismos.
Por qué los transformadores EI tienen una ventaja sobre los transformadores toroidales en fuentes de alimentación de aislamiento de audio:
1.Mayor capacidad antiinterferencias:
Cuando se expone a la misma interferencia de la red eléctrica, un transformador EI reduce significativamente la interferencia de salida después del procesamiento.Los transformadores toroidales, por otro lado, funcionan mal, con niveles de interferencia de salida varias veces más altos (esto se puede probar utilizando el instrumento de medición de interferencias de amplia frecuencia de LHY Audio).
2.Mejor resistencia a las interferencias de CC:
Los transformadores EI tienen una fuerte resistencia a las interferencias de CC, mientras que los transformadores toroidales son débiles en este aspecto.Aunque los transformadores bloquean la CC y pasan la CA, ¿por qué todavía necesitamos agregar una placa de bloqueo de CC?Esto se debe a que los transformadores toroidales son propensos a la saturación magnética.Bajo fuertes interferencias, pueden zumbar ligeramente o, en casos graves, entrar en saturación, reducir la potencia de salida o incluso soplar fusibles.Por lo tanto, los transformadores toroidales requieren una placa de bloqueo de CC, lo que indica su mala resistencia a las interferencias de CC.Sin embargo, el circuito de bloqueo de CC aumenta significativamente la impedancia de entrada, impactando negativamente la calidad del sonido.Los transformadores EI, con sus núcleos de hierro parcialmente abiertos y huecos de aire en la ruta magnética, tienen una tolerancia de flujo magnético mucho mayor.No entran en saturación incluso cuando aumenta la corriente, lo que garantiza un rendimiento estable.
3.Consumo de energía de energía extremadamente bajo:
Los transformadores EI de alta calidad tienen un consumo de energía extremadamente bajo, comparable a los transformadores toroidales.Por ejemplo, algunos transformadores EI consumen sólo 5,2 W, incluida la retroiluminación, que no supera la de los transformadores toroidales.
4.Efectos negativos de la adición de un módulo de bloqueo de CC a transformadores toroidales:
R.Mayor resistencia interna y caída de voltaje: agregar un módulo de bloqueo de CC al lado principal de un transformador toroidal aumenta la resistencia interna y provoca una caída de voltaje (por ejemplo, 0,8 V por diodo en el puente rectificador).
B. Efecto cuello de botella: el módulo de bloqueo de CC crea un cuello de botella, lo que supone cualquier mejora al cableado de pared sin sentido, ya que el módulo limita el flujo de corriente.
C. Degradación de la calidad del sonido: La corriente que pasa a través de los componentes no lineales (diodos) degrada la calidad del sonido.Incluso los cables de alta calidad no pueden compensar este cuello de botella.
Experimento:
Si posee un transformador de aislamiento toroidal, intente evitar la placa de bloqueo de CC.El sonido se volverá más relajado, natural y abierto.Sin embargo, una interferencia más fuerte hará que el transformador zumaque.
Aunque EI Transformers Excel en rendimiento antiinterferencias, tienen un costo:
* Tamaño más grande y costos de material más altos: Para la misma potencia nominal, los transformadores EI requieren un núcleo de hierro más grande y más material de bobinado, lo que aumenta significativamente los costos de material.Como resultado, los transformadores EI son mucho más caros de producir en comparación con los transformadores toroidales.
* Eficiencia de costos de los transformadores toroidales: los transformadores toroidales benefician del uso generalizado de máquinas bobinadoras automatizadas, lo que reduce en gran medida los costos de fabricación.Además, utilizan menos material, lo que los hace mucho más rentables.Para los productos de consumo, los transformadores toroidales se utilizan ampliamente porque el precio de sus productos terminados suele ser inferior al costo del núcleo de hierro y del cable de cobre requerido para un transformador EI.
* Complejidad y rareza de los transformadores EI de alta potencia: debido al complejo proceso de fabricación y los costos de material mucho más altos de los transformadores EI, rara vez se utilizan en fuentes de alimentación de transformadores de aislamiento de alta potencia.De hecho, ¡algunos transformadores EI para Western Electric ahora pueden costar decenas de miles de RMB!
Paquete incluido:
* 1 x transformador de aislamiento
Detalles de empaquetado:
* Peso: 34 kg
