Descripción

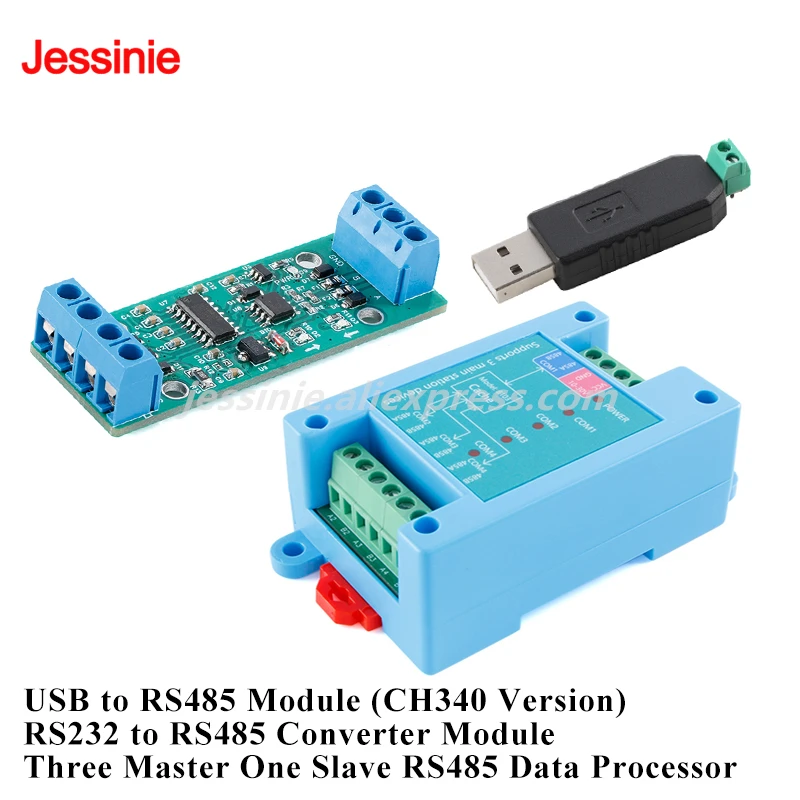

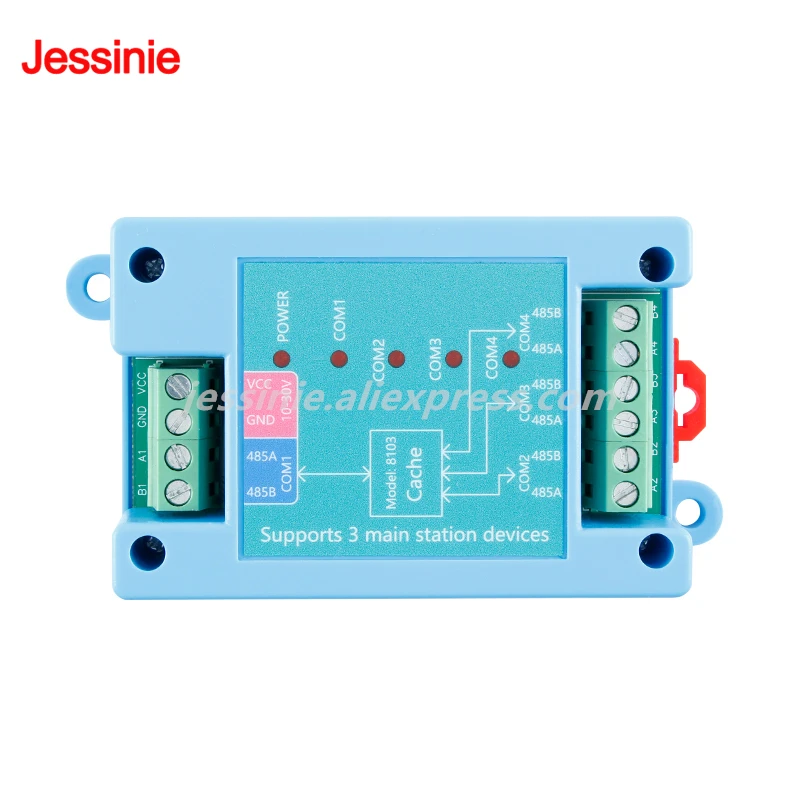

El procesador de datos RS485 de tres maestros y uno esclavos YR-8103 es un dispositivo de comunicación de alto rendimiento especialmente diseñado para resolver los conflictos de datos causados por la comunicación entre tres hosts y un esclavo.En escenarios de monitoreo y control industrial reales, múltiples hosts que envían solicitudes al mismo tiempo provocarán conflictos de datos, afectando la estabilidad y confiabilidad del sistema.El procesador logra una comunicación estable y de alta velocidad conectando tres hosts y un esclavo a una interfaz RS485.El procesador admite múltiples protocolos y tiene una velocidad de baudios ajustable para satisfacer las necesidades de comunicación de diversos escenarios.Además, el procesador también tiene una excelente instalación en riel y características compactas, lo cual es conveniente para su instalación y uso en espacios limitados.En resumen, este procesador RS485 de tres maestros y uno esclavos es un equipo industrial confiable y de alto rendimiento que puede resolver de manera estable y eficiente los conflictos de datos causados por la comunicación entre tres hosts y un esclavo, mejorar la estabilidad y eficiencia del sistema completo, y es un producto muy digno de recomendación y uso.
Características
1.El producto adopta un modo de fuente de alimentación confiable, entrada de alimentación de 9-24 V
2.Admite velocidad en baudios ajustable, que se puede seleccionar entre 1200 bps y 230400 bps
3.El producto admite múltiples protocolos y se puede acoplar para satisfacer las necesidades de diferentes escenarios de aplicación.
4.Admite el protocolo de comunicación MODBUS RTU, que puede realizar la transmisión de datos y el control remoto de manera cómoda y rápida
5.Con el software de configuración de parámetros de la computadora, los usuarios pueden configurar y depurar fácilmente

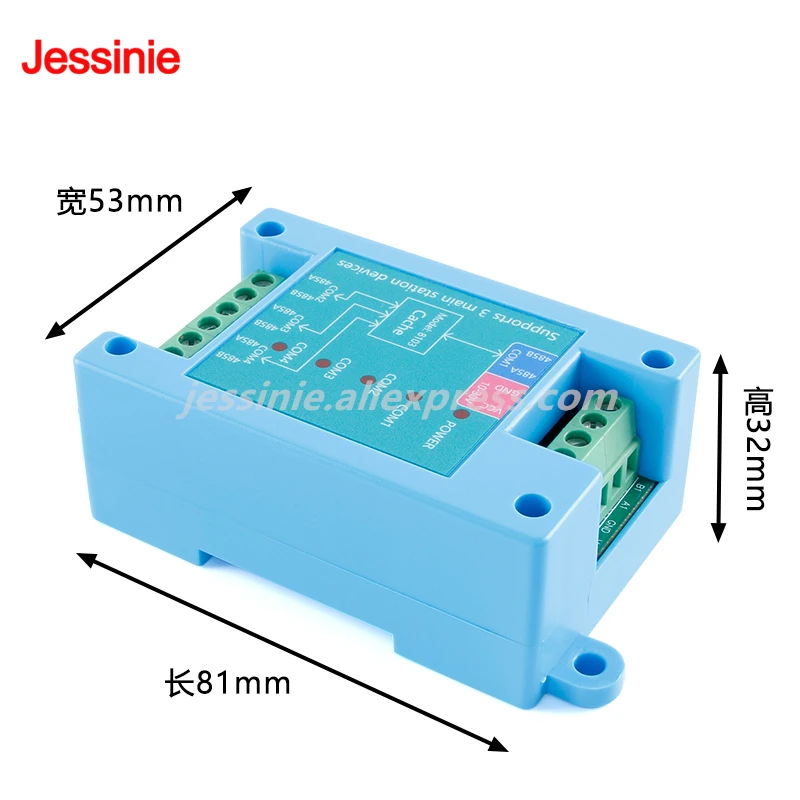

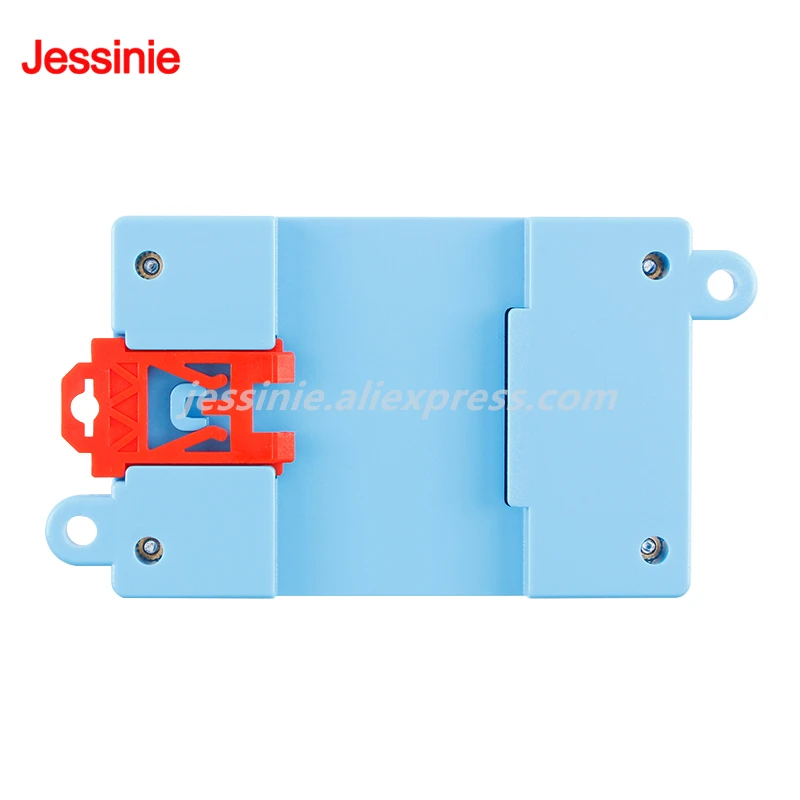

6.Las características de instalación en carril, espacio reducido.
7.El procesador de datos es más rápido que el búfer de datos.
8.4 grupos de interfaces RS485, con protección de interfaz ESD
Especificaciones del producto
Fuente de alimentación: DC9-24V
Protocolo de comunicación: transmisión transparente, admite cualquier protocolo
Velocidad de transmisión: 1200-230400bps
Entorno de uso: -20℃～50℃
Procesador: procesador MCU de 32 bits, velocidad de procesamiento rápida

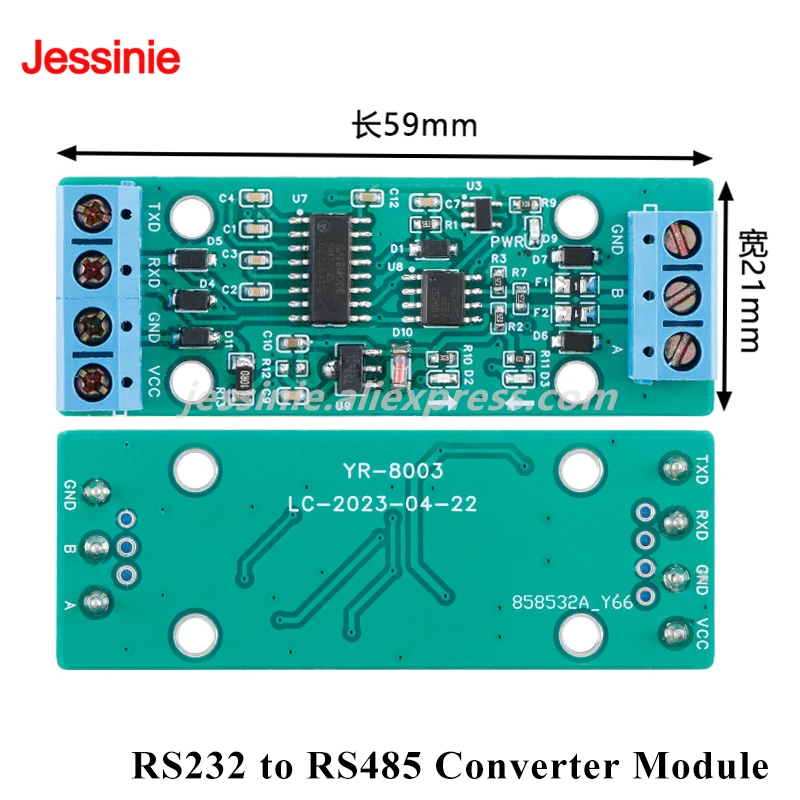

El módulo RS232 a RS485 es un módulo electrónico que se utiliza para lograr la conversión de medios entre los protocolos RS232 y RS485.RS232 y RS485 son dos interfaces diferentes y RS-232 solo puede transmitir 10 metros.En el caso de largas distancias de comunicación, generalmente es necesario convertir señales RS232 en señales RS485.Porque la interfaz RS-485 puede transmitir 1200 metros.El módulo RS232 a RS485 tiene las características de gran flexibilidad, larga distancia de extensión, velocidad de transmisión rápida y fuerte capacidad antiinterferencias, y se usa ampliamente en diversos controles de automatización industrial, pantallas LED, monitoreo inteligente de edificios, campos eléctricos y de potencia.
Parámetros técnicos
Fuente de alimentación de trabajo: DC5~30V
Entrada/salida: comunicación bidireccional RS-232 a RS485
Velocidad de comunicación: 1200~115200bps, hasta 200kbps
Capacidad de carga: RS485 requiere un repetidor adicional para más de 32 dispositivos.

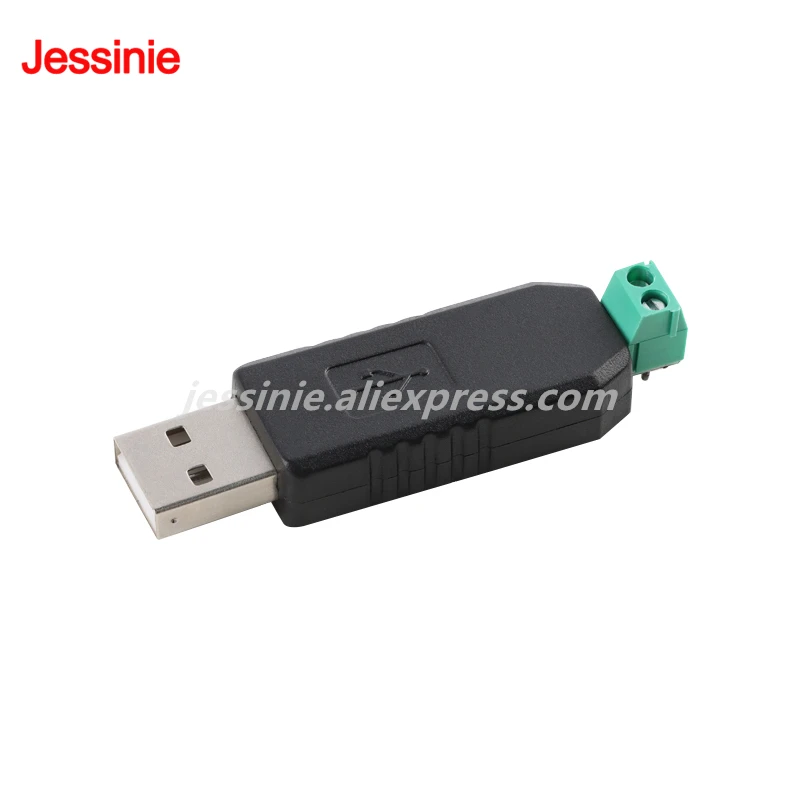

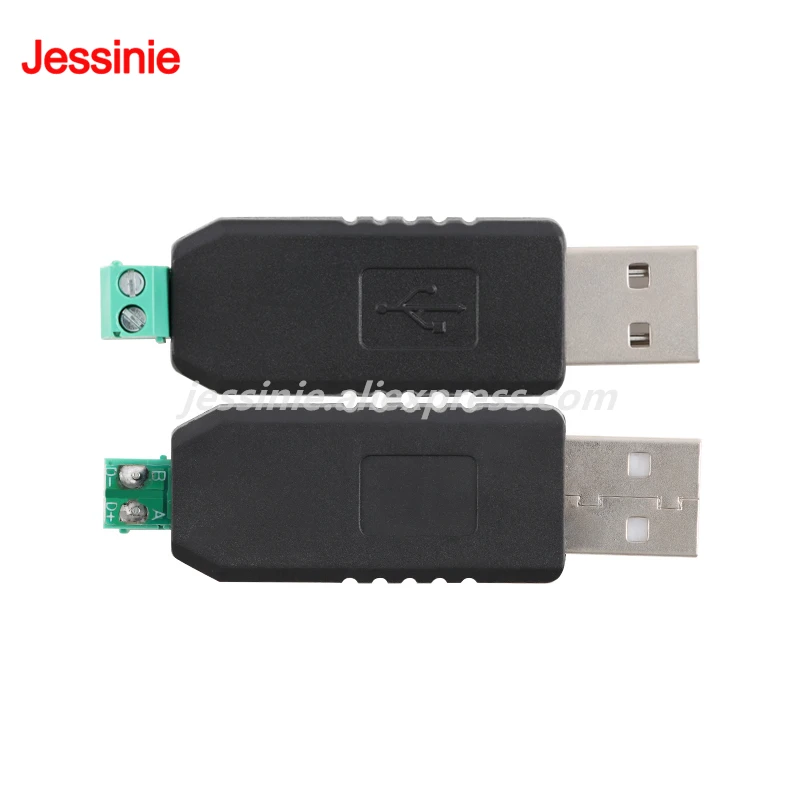

*Módulo USB a 485, compatible con WIN10, Windows XP, Vista, Windows 7 y otros sistemas
*A bordo no hay resistencia coincidente 120R; Si es necesario, puede soldar una resistencia del valor correspondiente a la posición reservada de la resistencia R7 en la placa.
Definición del cableado
Los terminales de salida A(D+) y B(D-) se conectan al dispositivo.
Aplicaciones típicas
*Admite datos de comunicación de pantalla LED
*Varias automatización industrial/instrumentación/lectura y escritura de datos PLC de máquinas herramienta
*Monitoreo de lectura y escritura de datos y control PTZ
*Control centralizado de electrodomésticos
*Sistemas de control de acceso, sistemas de tarjetas todo en uno
*Estacionamientos; recopilación de tarifas de autobús
*Sistemas de pago de comidas de cantina; máquinas de asistencia de empleados
*Estaciones de peaje de autopista; máquinas de cajero automático
