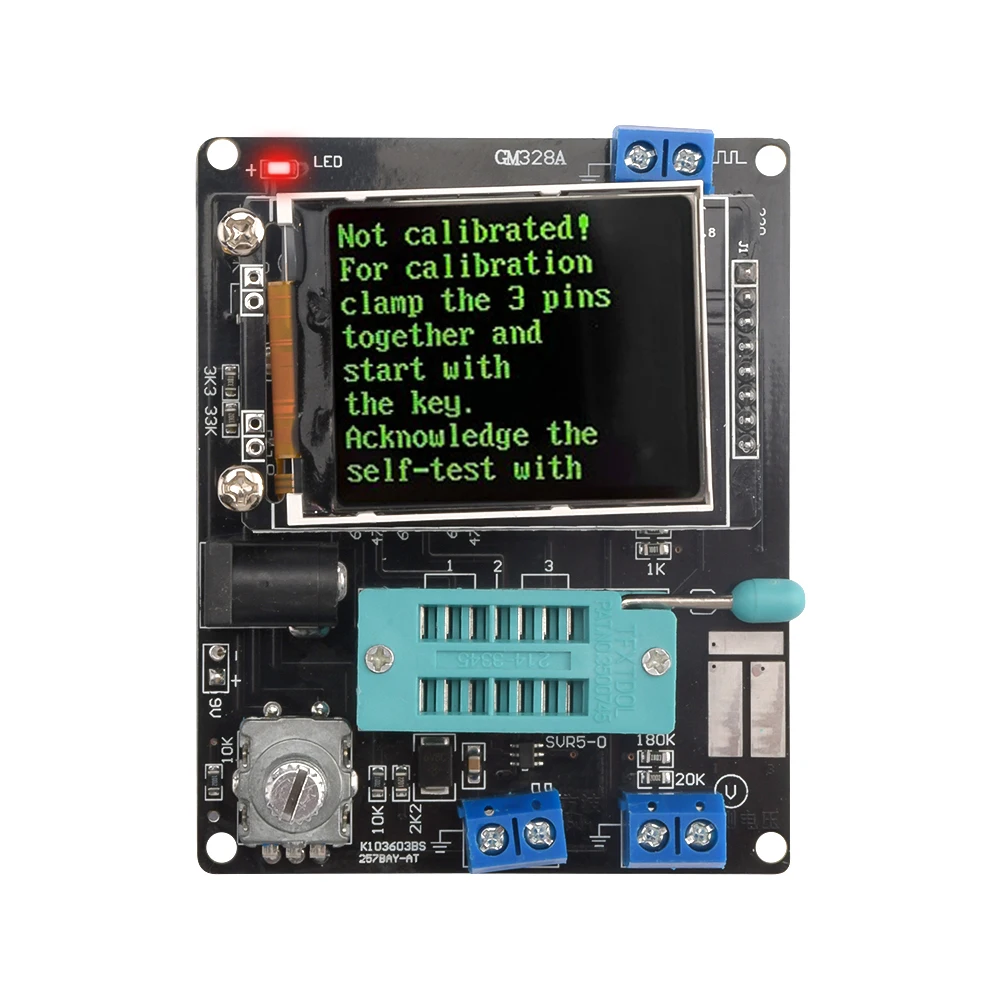

Probador de transistores GM328A, medidor de frecuencia de voltaje ESR, capacitancia de diodo, generador de señal de onda cuadrada PWM, nuevo

Voltaje de entrada: DC 6,8 V-12V

Voltaje de funcionamiento: aproximadamente 30mA, medido al introducir voltaje de 7,5 V CC

Transistor Tester Control

El probador está controlado por un interruptor codificador rotatorio,

El interruptor codificador rotatorio puede tener un total de 6 operaciones: pulsación corta, pulsación larga, Rotación izquierda, rotación derecha, pulsar y mantener la rotación izquierda, pulsar y mantener la rotación derecha.

Pulse brevemente una vez en el estado apagado para encenderlo e iniciar la prueba.

Después de completar una prueba, si no se detecta ningún dispositivo. Mantenga presionado el interruptor o gire el interruptor a izquierda y derecha para ingresar al menú de funciones. Después de entrar en el menú de funciones, gire a la izquierda o

El interruptor derecho se puede utilizar para seleccionar elementos de menú arriba y abajo. Para introducir un determinado elemento funcional, pulse brevemente el interruptor una vez. Cuando necesite salir de una función, mantenga presionado el interruptor.

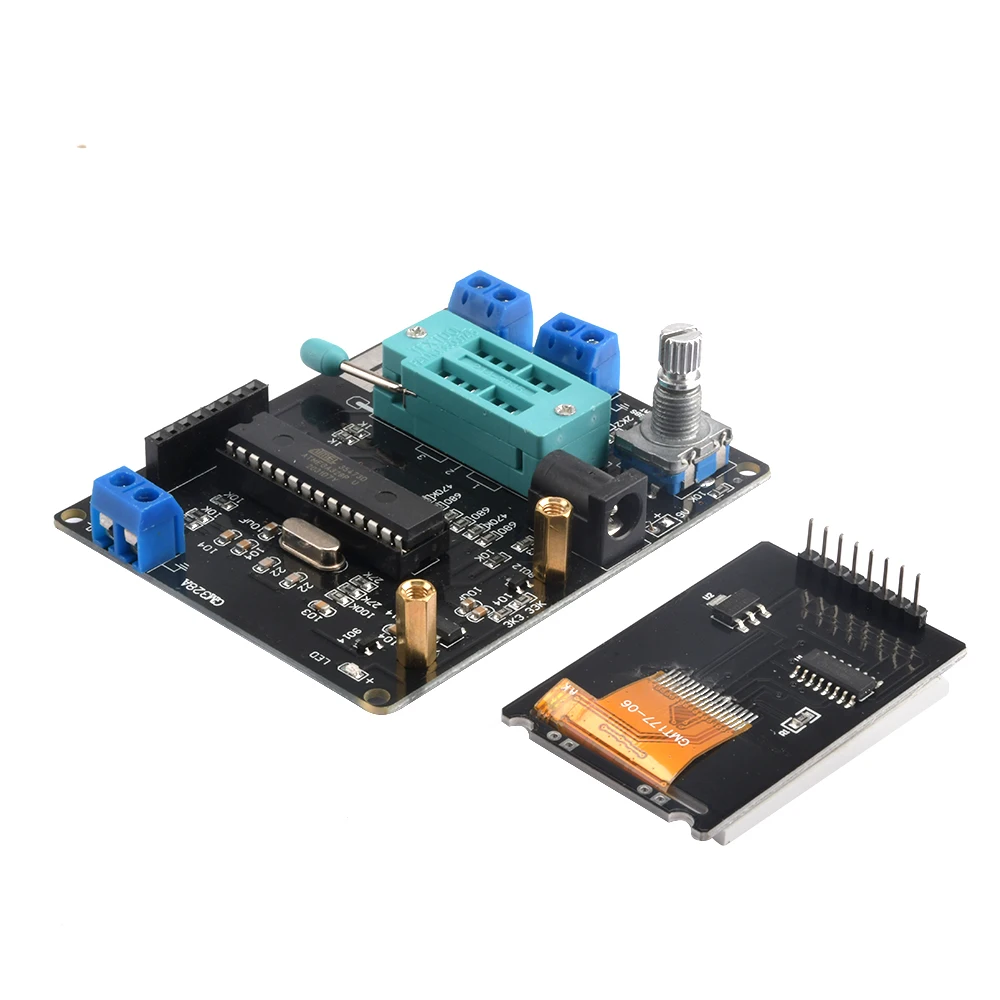

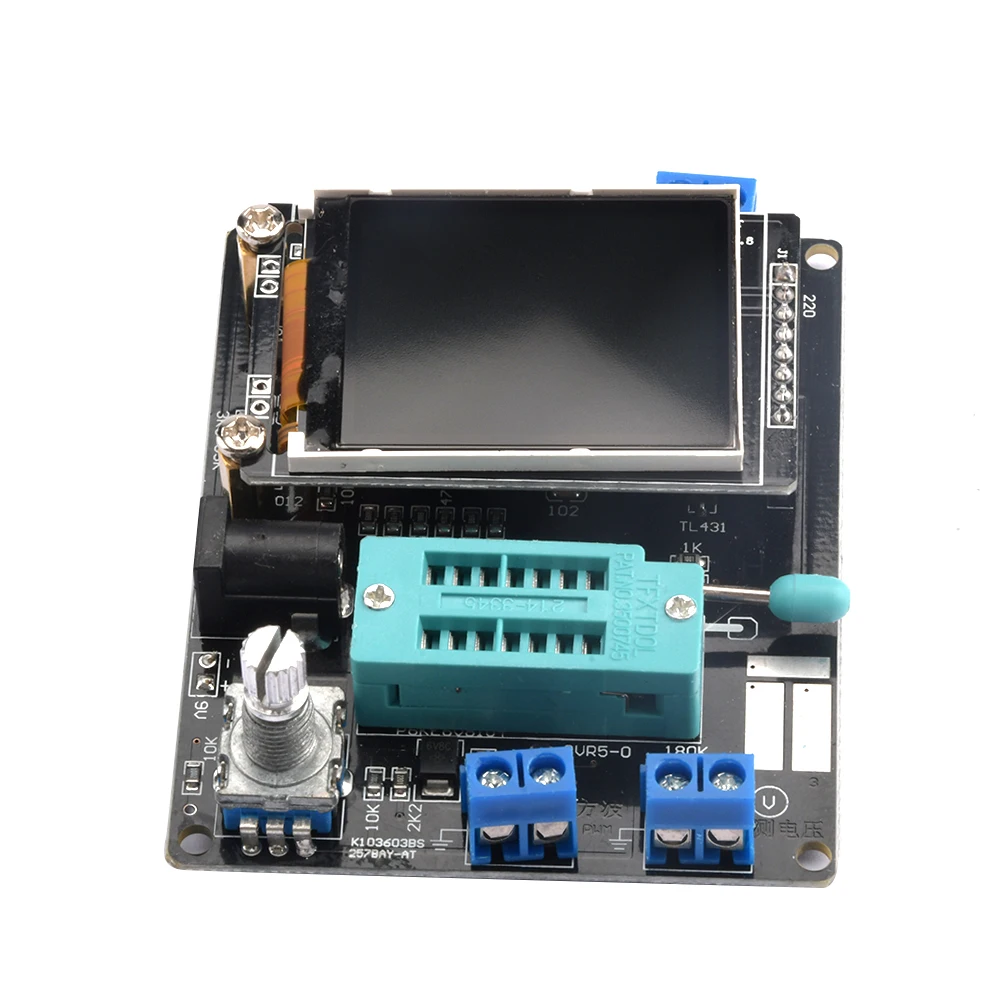

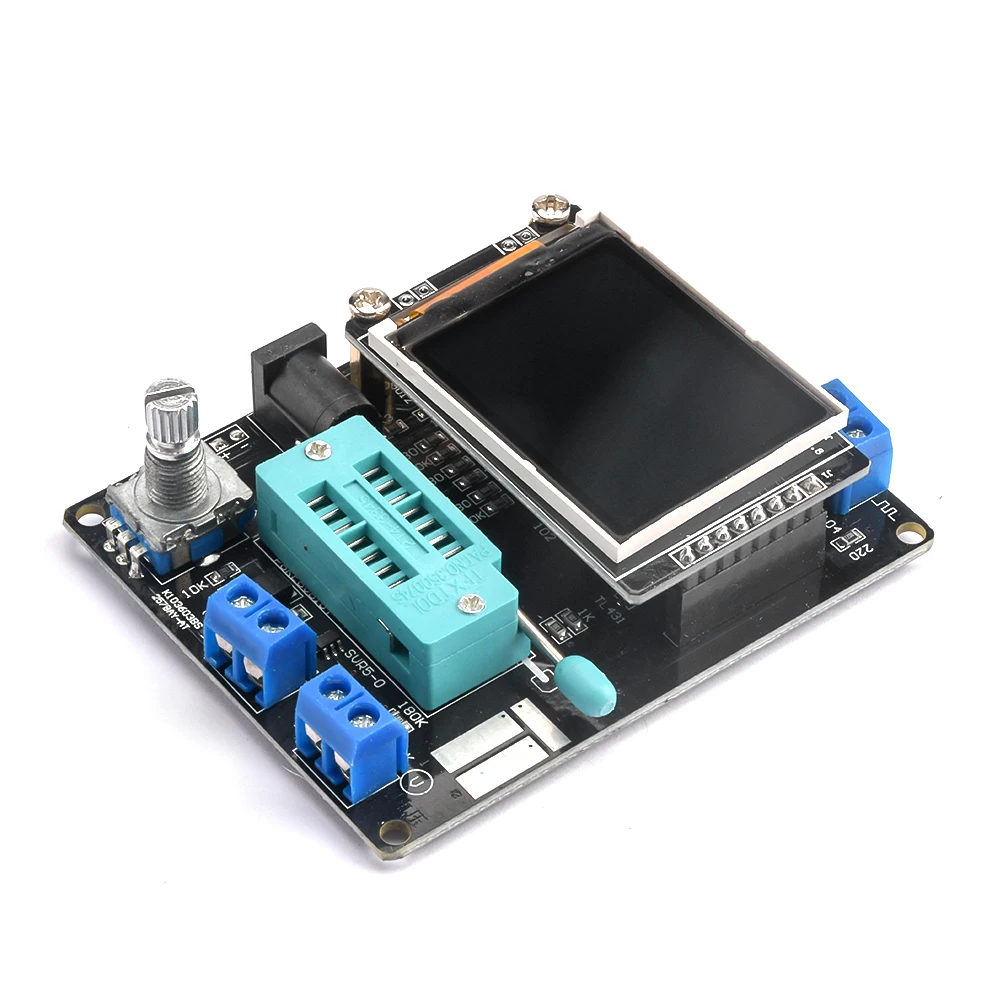

GM328 GM328A Transistor Tester LCR Diodo Capacitancia ESR Voltaje Medidor de frecuencia PWM DIY Kit

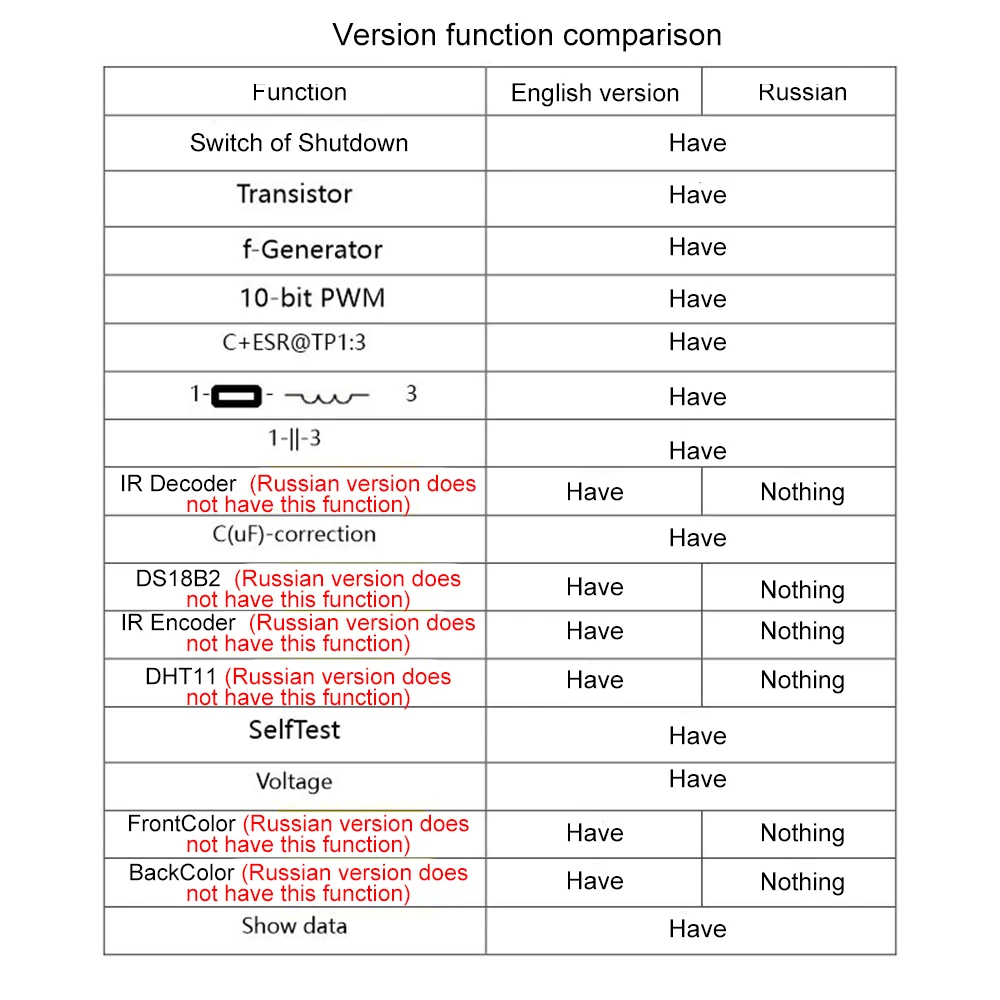

Comprobador de transistores multifuncional para la detección automática de transistores NPN y PNP, FET, diodos, diodo dual, tiristor, SCR, identificación automática del pinout del transistor. También se puede utilizar como señal cuadrada y generador de señal PWM.

Características:
Pantalla LCD digital para lecturas fáciles, puede mostrar datos y gráficos medidos.
Control de interruptor giratorio, una medida clave para un uso conveniente.
El chip principal es el DIP, fácil para los entusiastas de la electrónica DIY o actualizar el chip principal.
Use una batería de 9V (no incluida), alimentación de CC también puede usar (6,8-12V CC).
Apagado automático, la corriente de apagado es de solo 20nA.
Detecta automáticamente transistores NPN y PNP, FET, diodos, diodo dual, tiristor, SCR, identificación automática del pinout del transistor.
Pruebe el factor de amplificación de corriente del emisor común del transistor NPN y PNP, el voltaje umbral base-emisor, fuera de la corriente de fuga del colector-emisor.
Admite medición de 2 resistencias, muestra su Voltaje Positivo y negativo.
Resolución máxima de Medición de Resistencia 0.01Ω, se puede medir hasta 50MΩ.
Pruebe automáticamente los pines de un componente y se mostrará en la pantalla.
Mide el voltaje de umbral de puerta FET y La capacitancia de la puerta.
Para la siguiente resistencia de 2100Ω mientras mide su rango de medición de inductancia de 0,01 mH - 20H.
Se puede utilizar como generador de señal y medidor de frecuencia: rango de frecuencia de 1Hz-2MHz y puede generar 1%-99% señales PWM (modulación de ancho de pulso).

Aviso:
Antes de medir la capacitancia, el condensador debe descargarse, de lo contrario es muy probable que dañe el medidor.

Especificaciones:
Pantalla: LCD 160*128
Fuente de alimentación: 1 batería de 9V (no incluida); DC 6,8-12V
Corriente: aprox. 30mA
Medición de resistencia: máx. 50MΩ
Resolución de resistencia: 0.01Ω
Medición de capacitancia: 25pF ~ 100mF
Resolución de capacitancia: 1pF
Medición de voltaje CC: hasta 50V

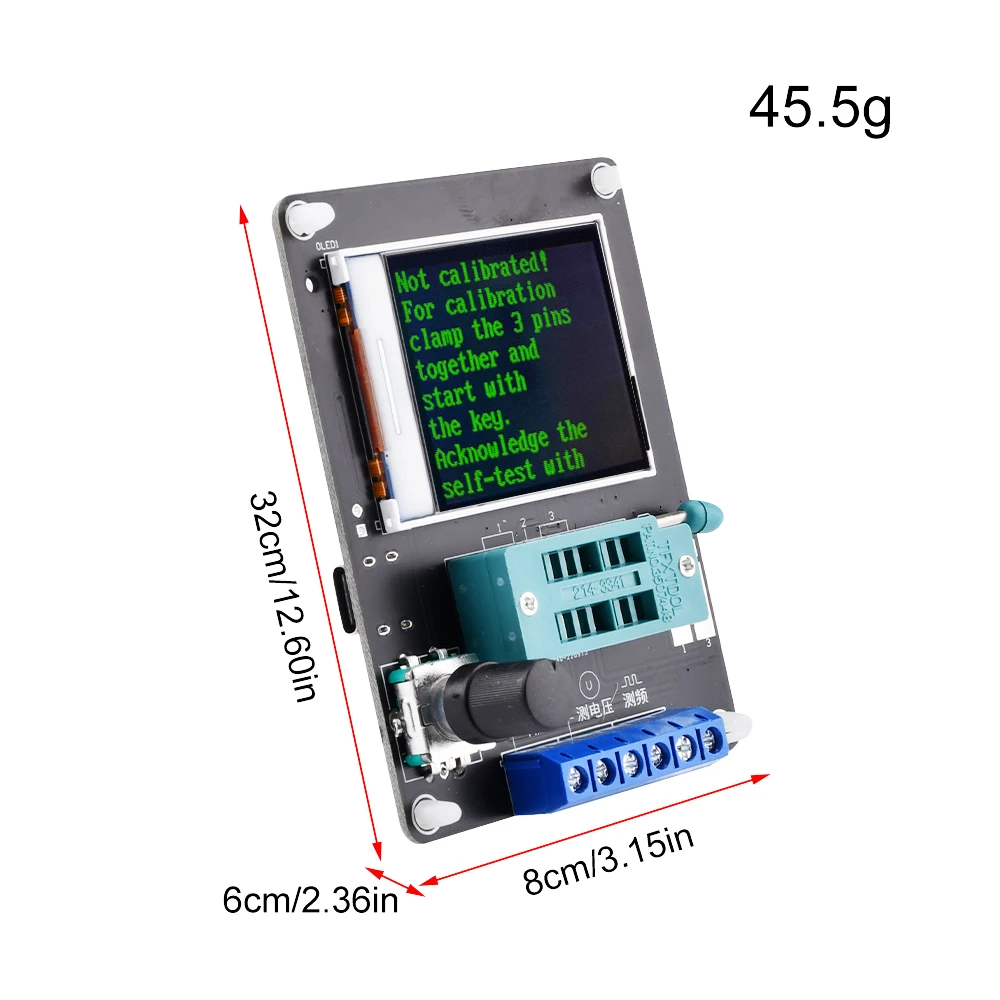

Tamaño de pantalla: 3,7*3cm/1,45*1.18in

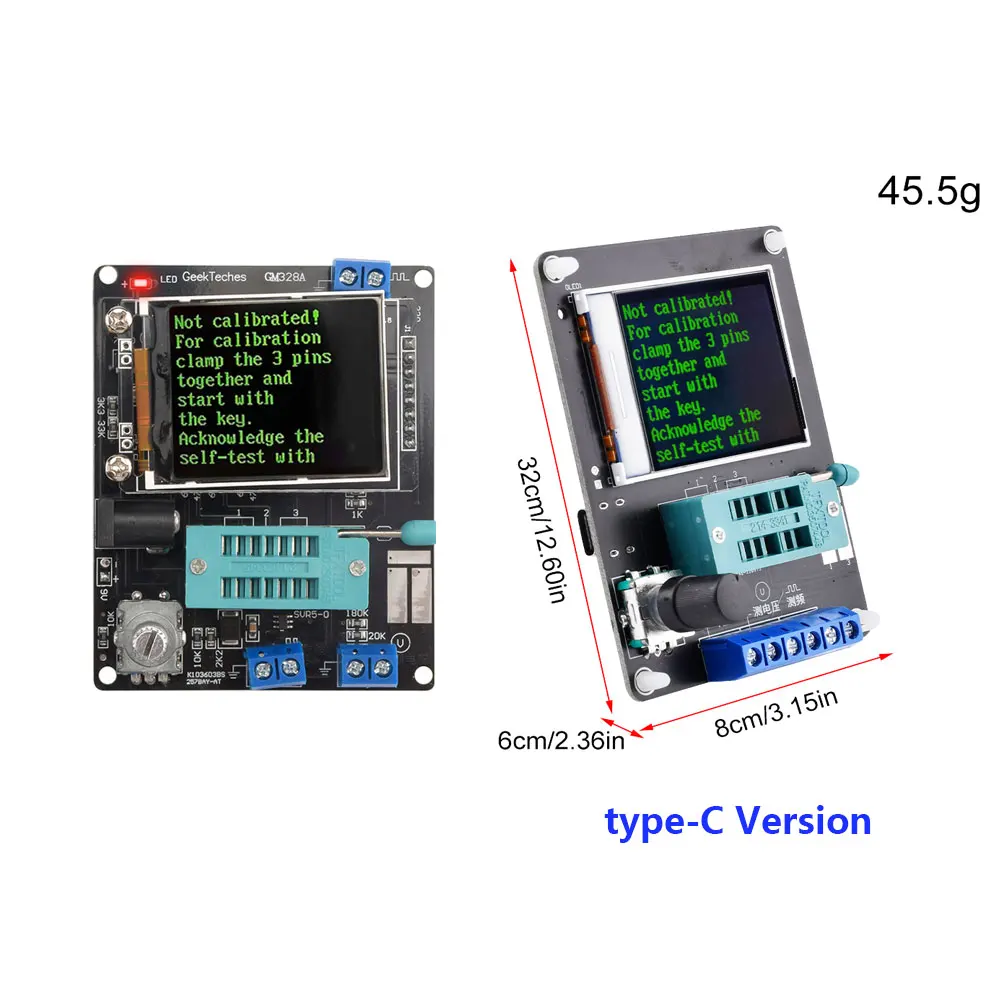

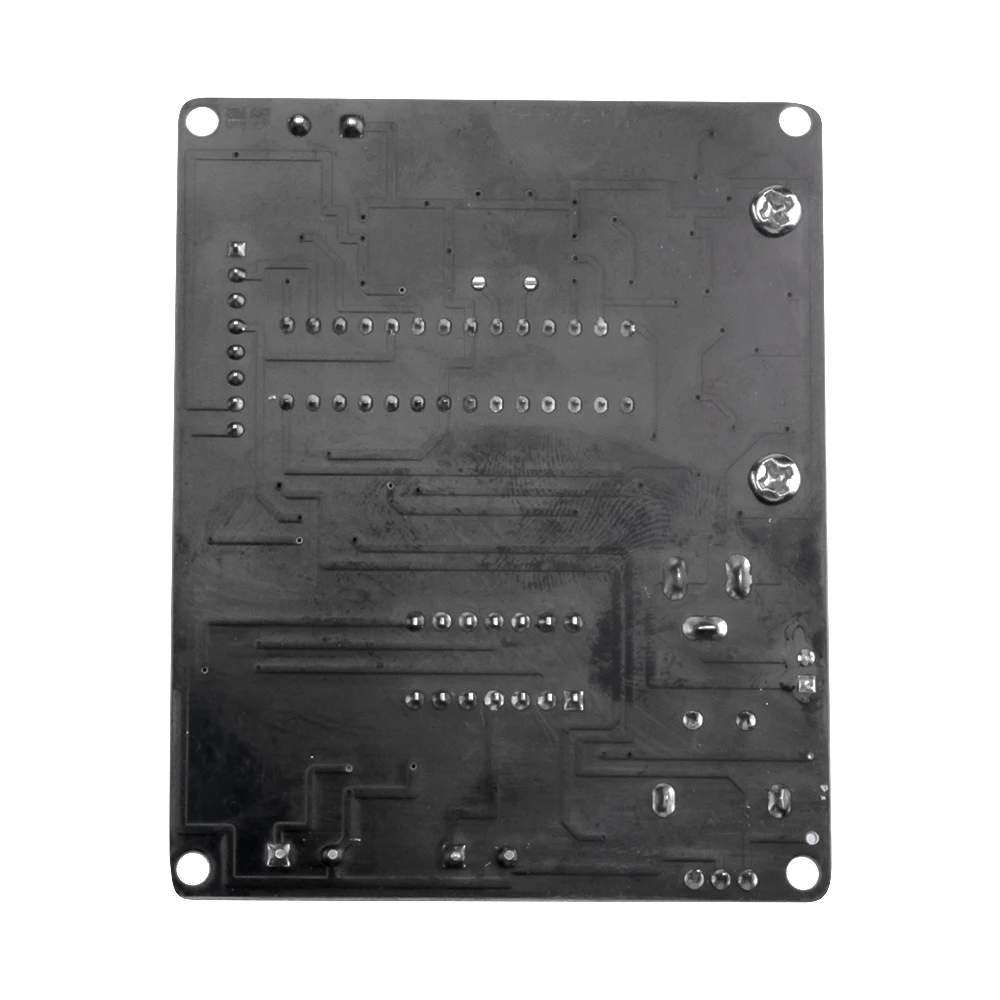

Tamaño de PCB: 7,8*6,2 cm/3,1*2.44in

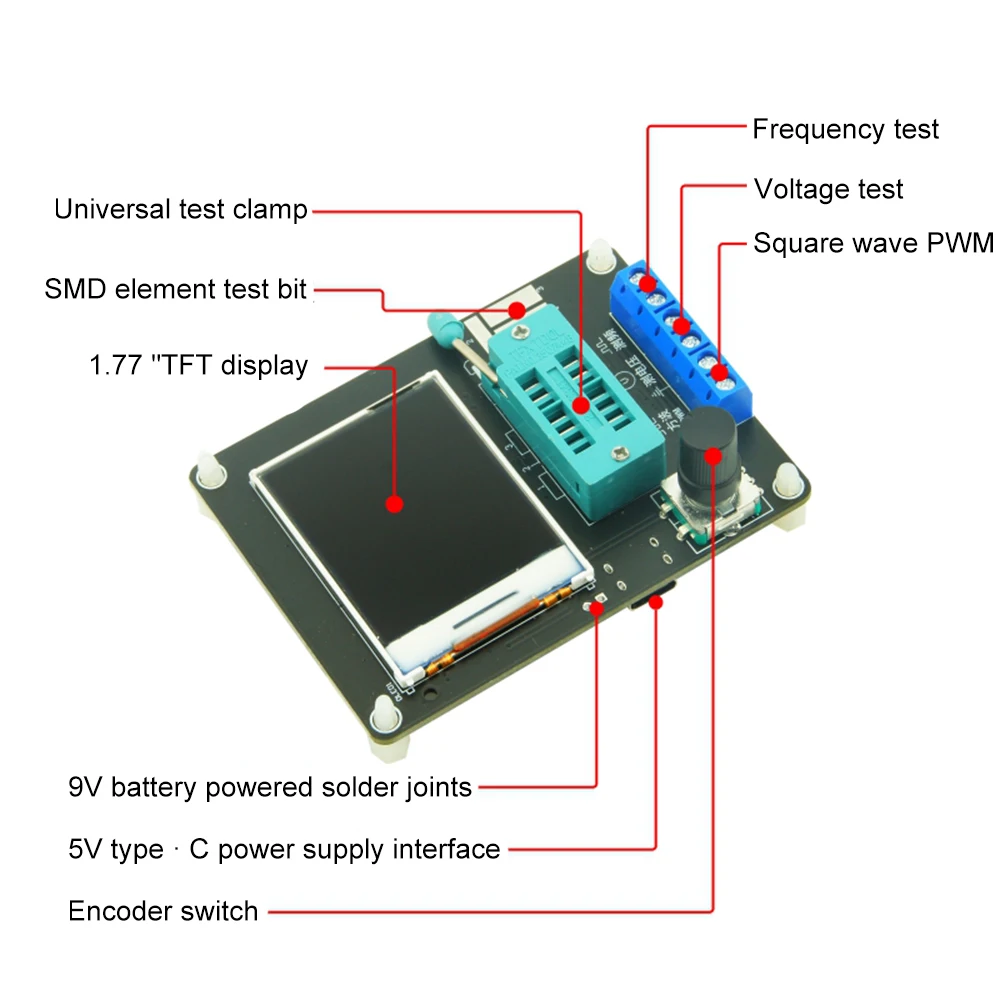

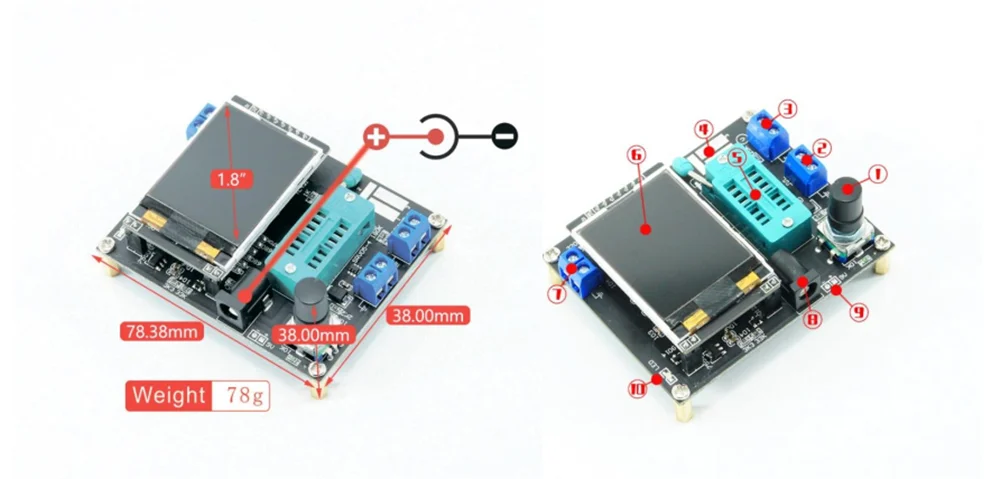

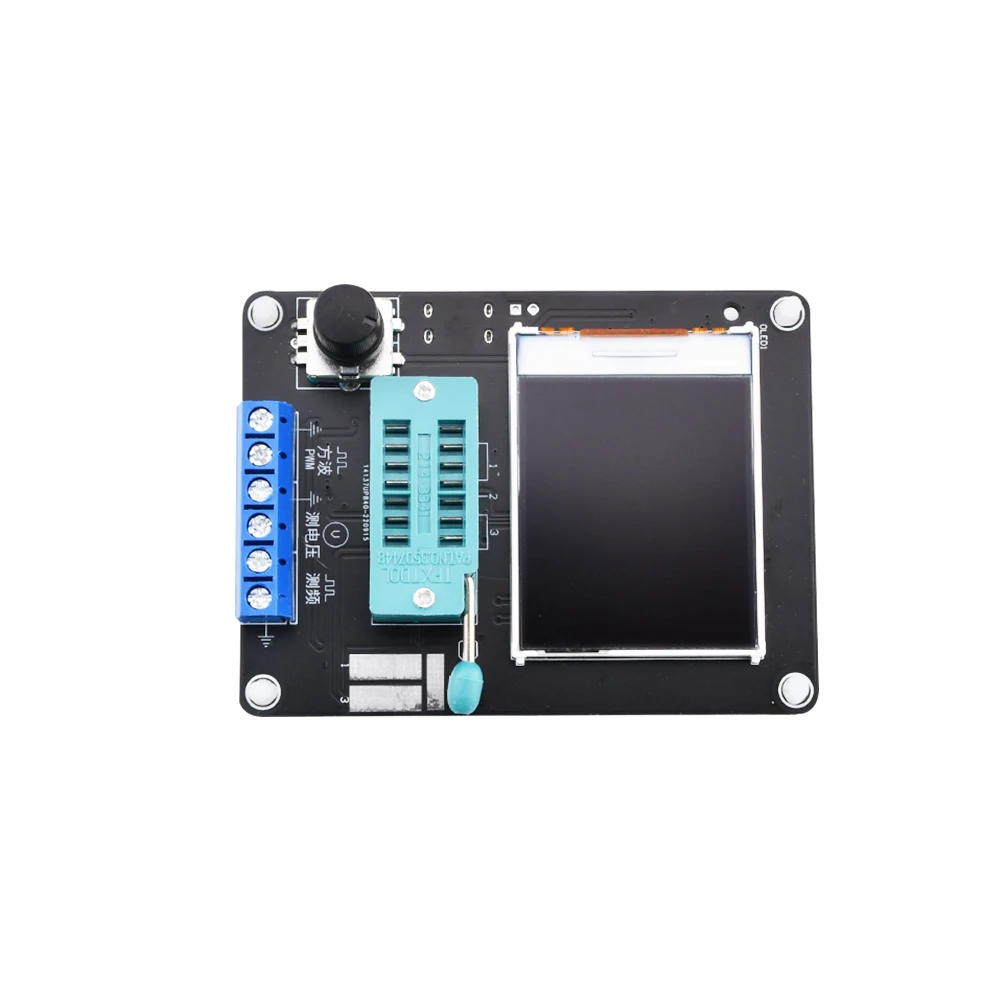

(①Botón de control).

②Interfaz de salida PWM y onda cuadrada

③ Interfaz de medición de voltaje

④ Broca de prueba original

⑤ En la base de prueba original

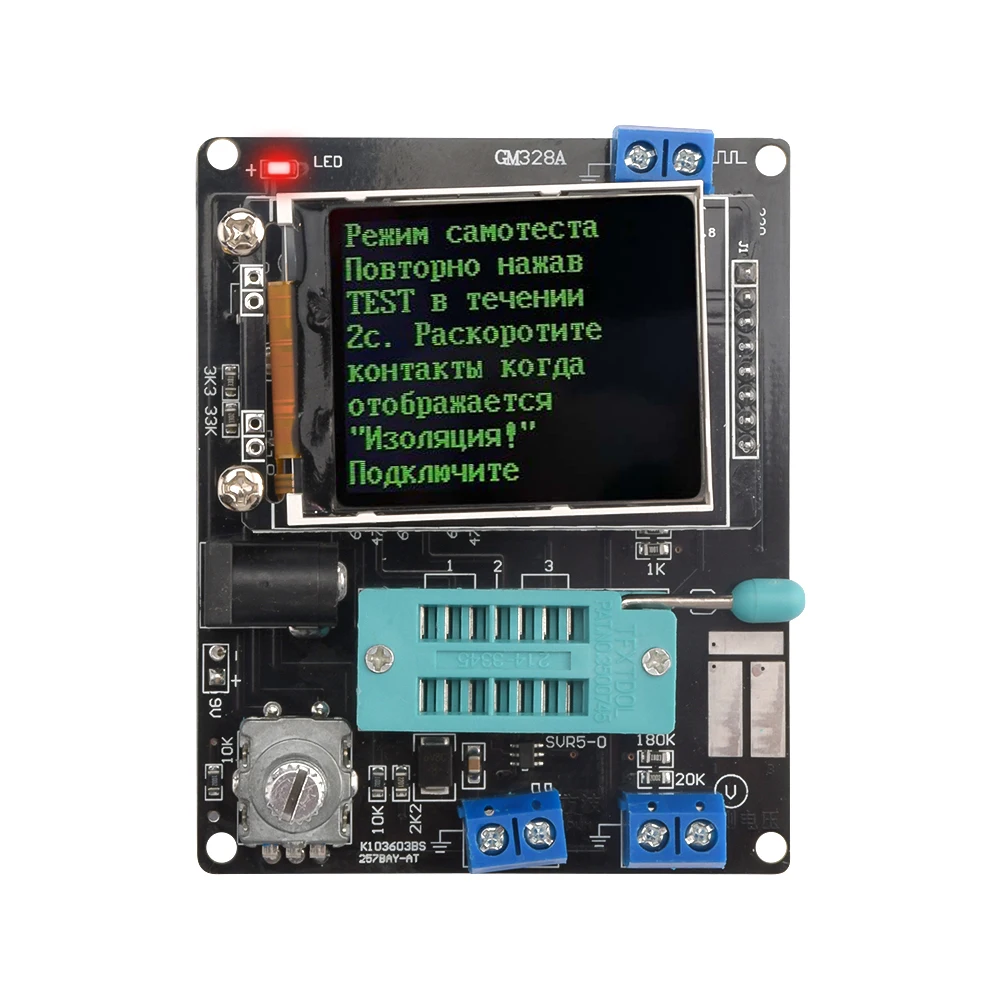

⑥ Pantalla a todo color de 160 × 128

⑦ Interfaz de medición de frecuencia

③ Enchufe adaptador de corriente

⑨ Contacto de batería de 9V 9V.

Indicador de trabajo.

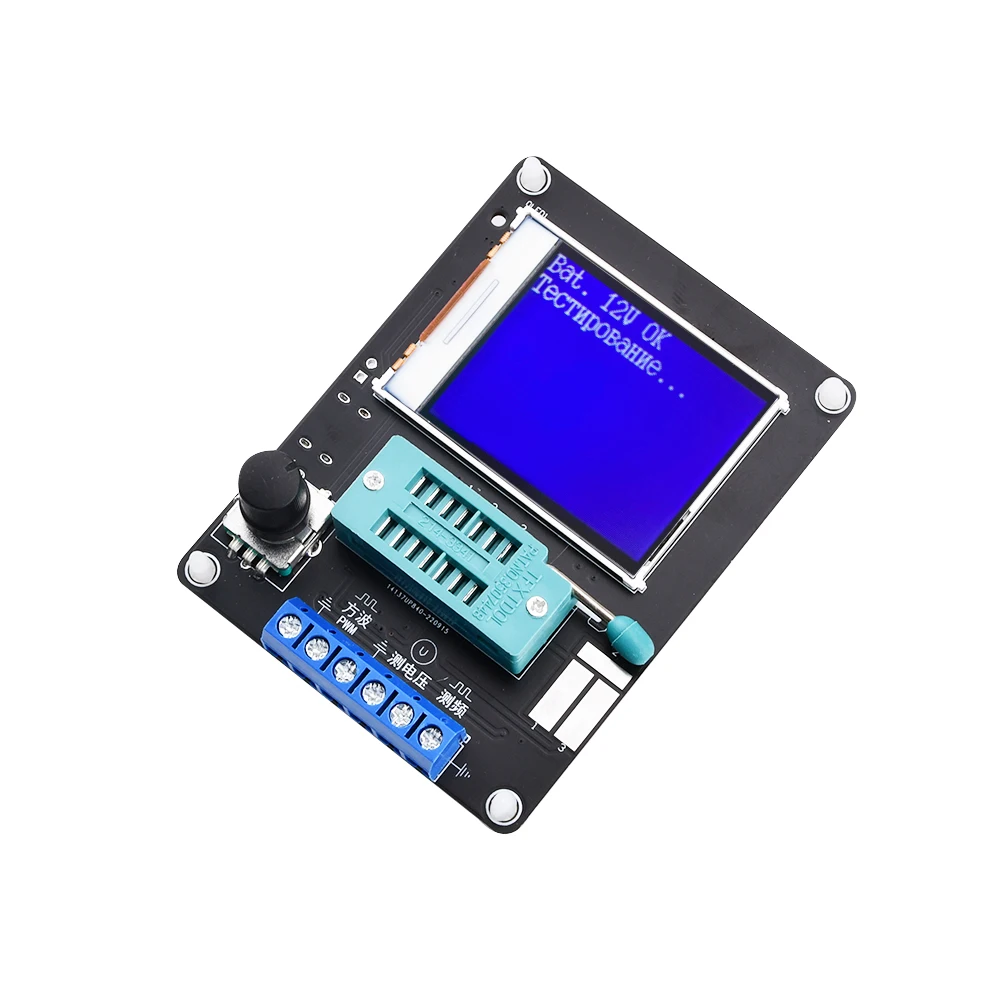

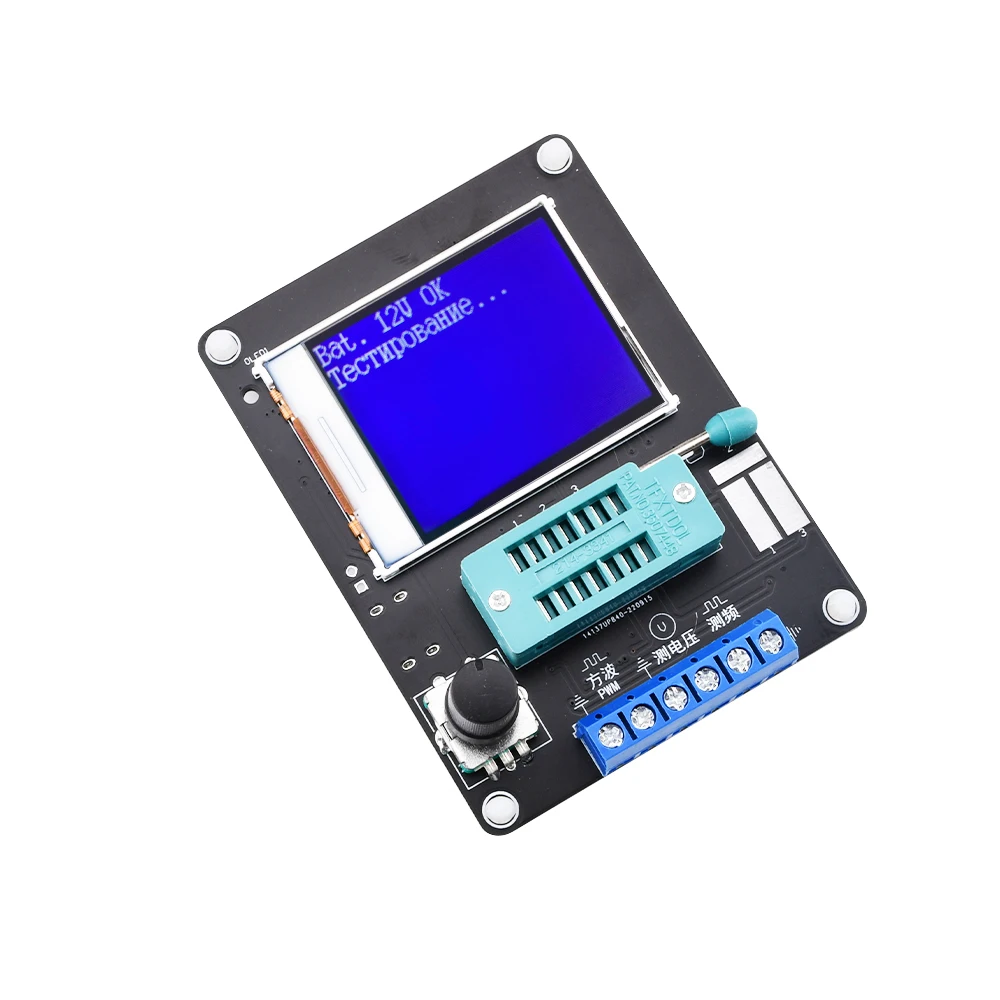

Características del producto:

Pantalla LCD digital, fácil de leer, puede mostrar datos de medición y gráficos

Control de interruptor giratorio, medición de botón para un uso fácil

Mantenga presionado el botón de prueba para salir de la función de medición de frecuencia Rango de medición de frecuencia de 1Hz a más de 1MHz, cuando la frecuencia medida es inferior a 25KHz, el período de visualización

Generador de onda cuadrada, con múltiples frecuencias de onda cuadrada para elegir, gire a la izquierda o a la derecha el botón de prueba para cambiar entre diferentes frecuencias de onda cuadrada, mantenga presionado el botón de prueba para salir del generador de onda cuadrada

Generador de pulsos, botón de prueba izquierdo o derecho para ajustar el ciclo de trabajo del pulso de 1% a 99%. Mantenga presionado el botón de prueba para salir del generador de pulsos

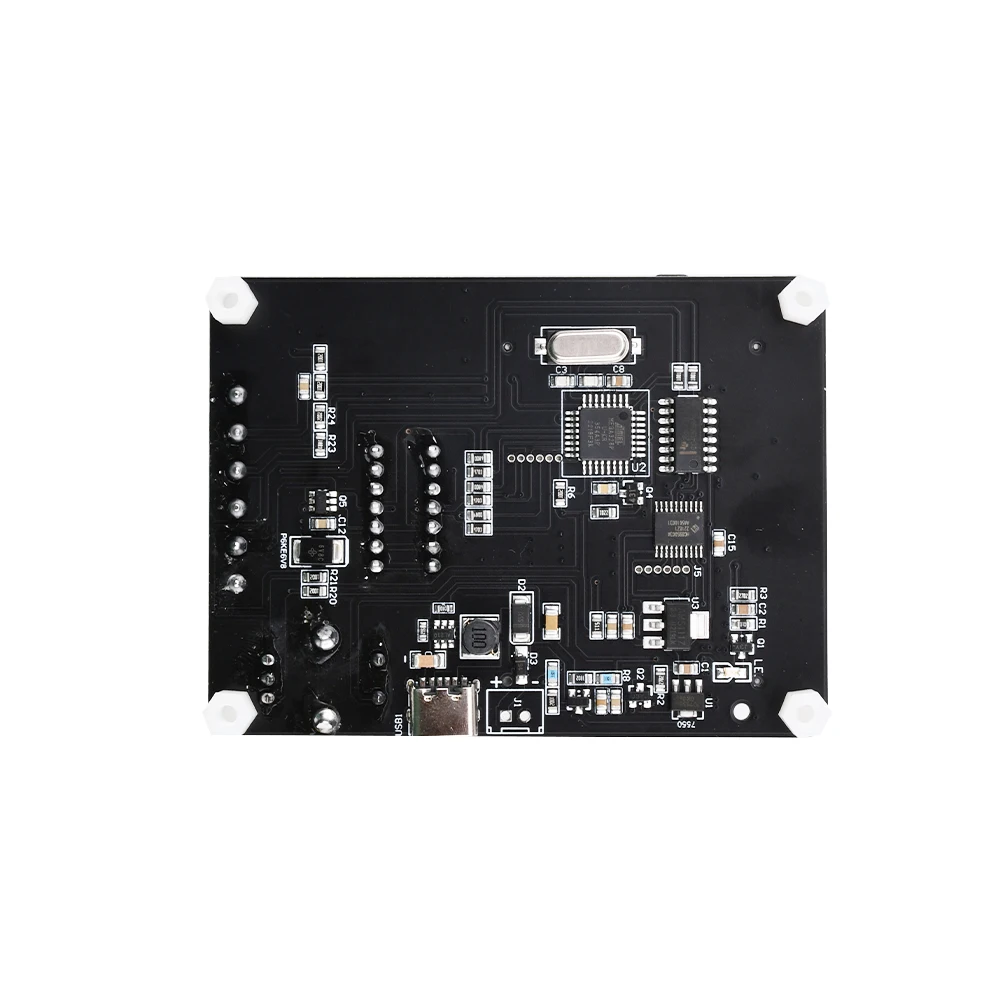

Fuente de alimentación con conector de alimentación tipo C de 5V, el cliente también puede soldar conector de batería de 9V

Apagado automático, la corriente de apagado es solo de aproximadamente 20nA

Nota: Antes de probar el condensador, descargue el condensador antes de insertarlo en el soporte de prueba para la medición, de lo contrario existe el riesgo de dañar el microcontrolador del probador.

Voltaje de entrada: DC5V

Voltaje de funcionamiento: aproximadamente 30mA.

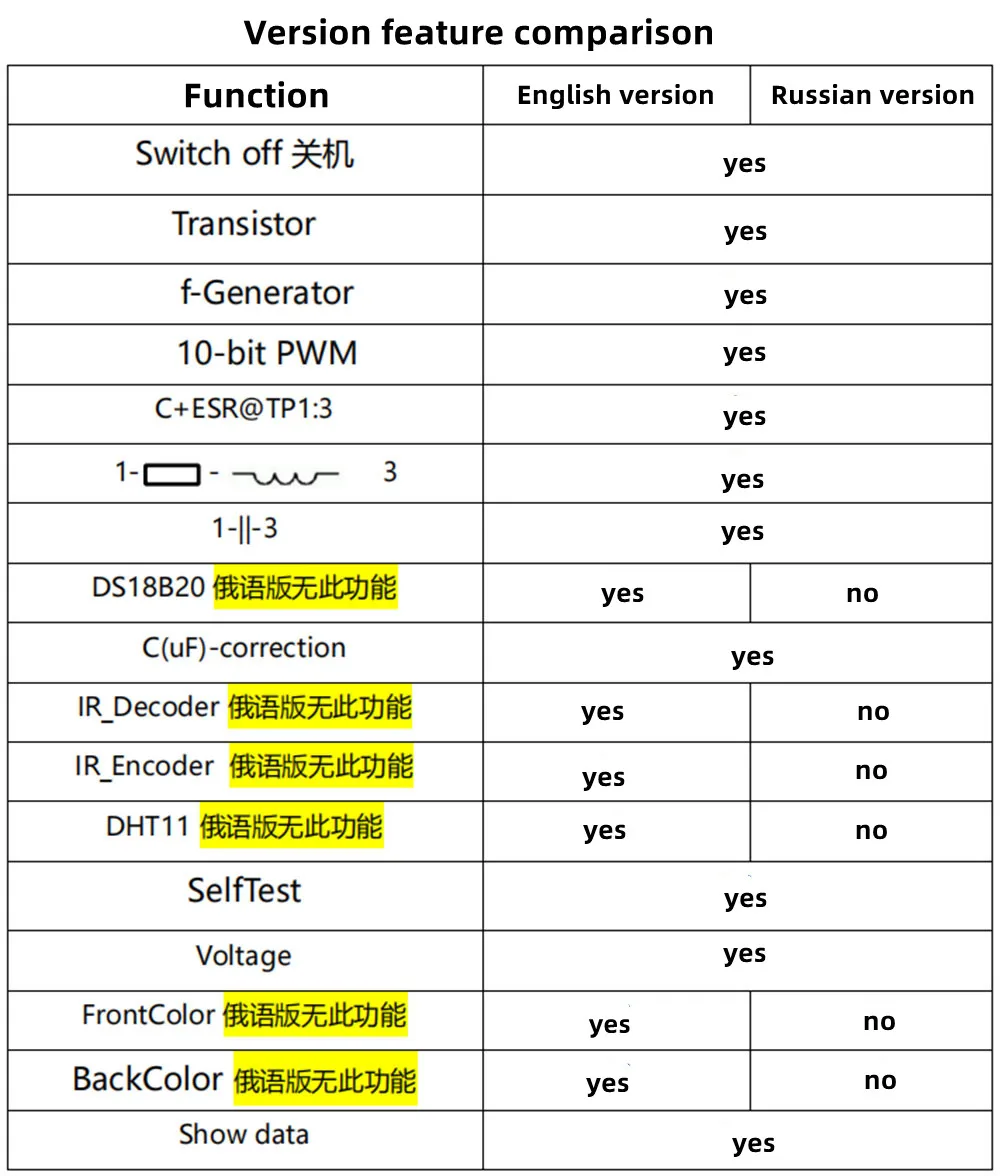

Control de probador de transistores

El probador está controlado por un interruptor codificador rotatorio.

El interruptor codificador rotatorio se puede utilizar de 6 maneras, pulsación corta, pulsación larga, giro a la izquierda, giro a la derecha, pulsar y mantener el giro a la izquierda, pulsar y mantener el giro a la derecha.

Una pulsación corta en el estado apagado encenderá la alimentación e iniciará la prueba.

Después de completar una prueba, si no se detecta ningún dispositivo. Mantenga presionado el interruptor o gire el interruptor a la izquierda o a la derecha para ingresar al menú de funciones. Después de ingresar al menú de funciones, el interruptor izquierdo o derecho puede seleccionar arriba o abajo el elemento del menú, y para ingresar un determinado elemento de función, presione el interruptor una vez corto. Cuando sea necesario salir de una determinada función, mantenga presionado el interruptor.

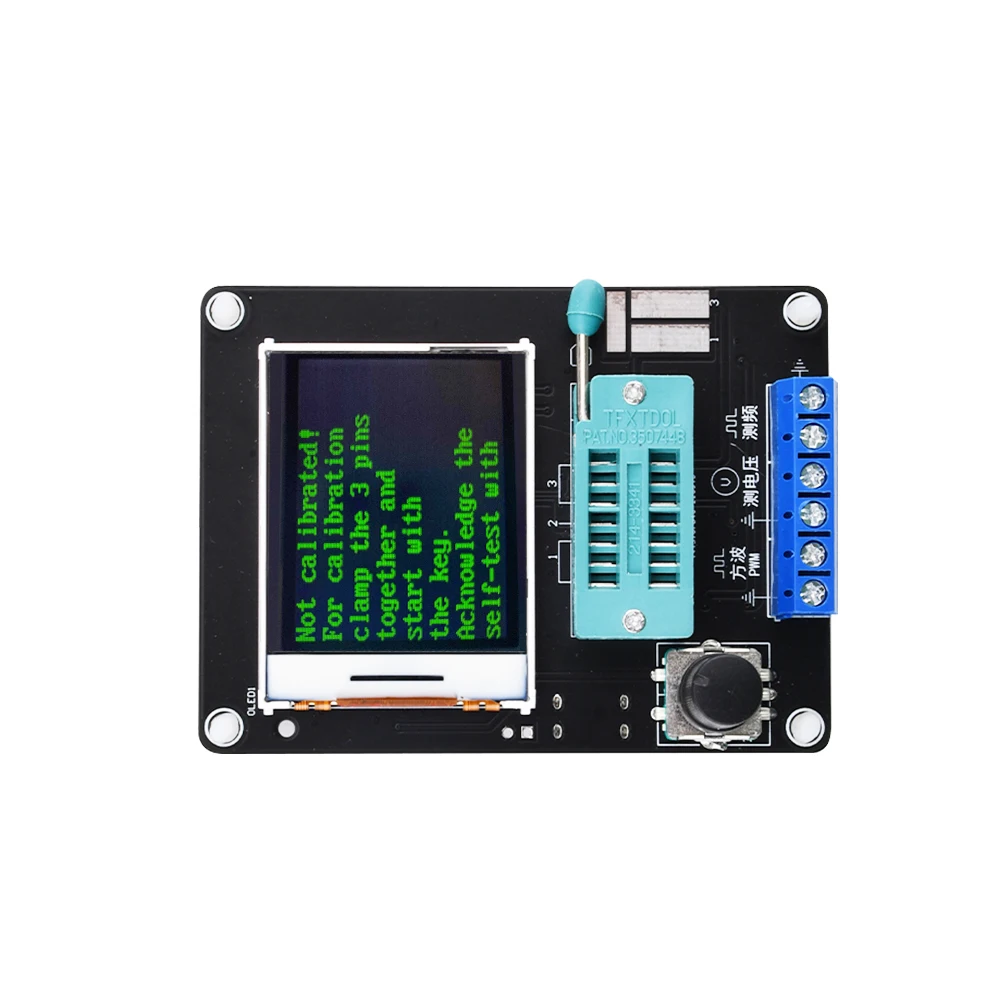

Calibración

La calibración del probador se utiliza para eliminar el error de sus propios componentes, lo que hace que los resultados finales de la prueba sean más precisos. La calibración se divide en calibración rápida y calibración de función completa.

El método de operación de calibración rápida: Use el cable para cortocircuitar los tres puntos de prueba TP1, TP2, TP3, y luego presione el botón de prueba, mientras presta atención a la pantalla. ¿El color de la pantalla cambiará a letras blancas sobre un fondo negro, y después aparecerá el mensaje "Modo de prueba automática...? ¿", presione el botón de prueba para entrar en el proceso de calibración rápida; si no se presiona ningún botón dentro de 2 segundos después del mensaje "Modo de autoprueba...? ¿Después del mensaje "Modo autoprueba...?", no se presiona ningún botón en 2 segundos, luego se lleva a cabo un proceso de prueba normal y se muestran al final los valores de resistencia de los tres puntos de prueba TP1, TP2 y TP3. Después de ingresar al proceso de calibración rápida, algunos datos aparecerán en la pantalla, ignorelo. Espere hasta que aparezca una cadena parpadeante en la pantalla

Después de "aislar sondas", retire los cables TP1, TP2 y TP3. Espere hasta que aparezca la cadena "Test End" en la pantalla, luego se completará la calibración rápida. Al calibrar por primera vez, utilice el método de calibración de función completa.

Se accede a la calibración de función completa desde el menú de funciones y requiere un condensador de 220nf adicional. La Calibración de función completa realiza un proceso de calibración más completo y puede llevar más tiempo. Una vez en el menú de funciones, gire el botón de prueba hasta el elemento de menú "Autoprueba", luego presione el botón de prueba para ingresar al proceso completo de calibración de la función, que comienza con la cadena intermitente "¡sondas cortas! ¡Cuando la cadena parpadea aísla las sondas! "aparece en la pantalla, retire los cables de los tres puntos de prueba y continúe esperando a que continúe el proceso de calibración, cuando la cadena" 1-|- 3 100nf ", instale los condensadores 220nf preparados en los puntos de prueba TP1 y TP3. Espere hasta que la pantalla diga "Fin de prueba" y se complete el proceso de calibración de la función completa.
