Descripción
Característica:

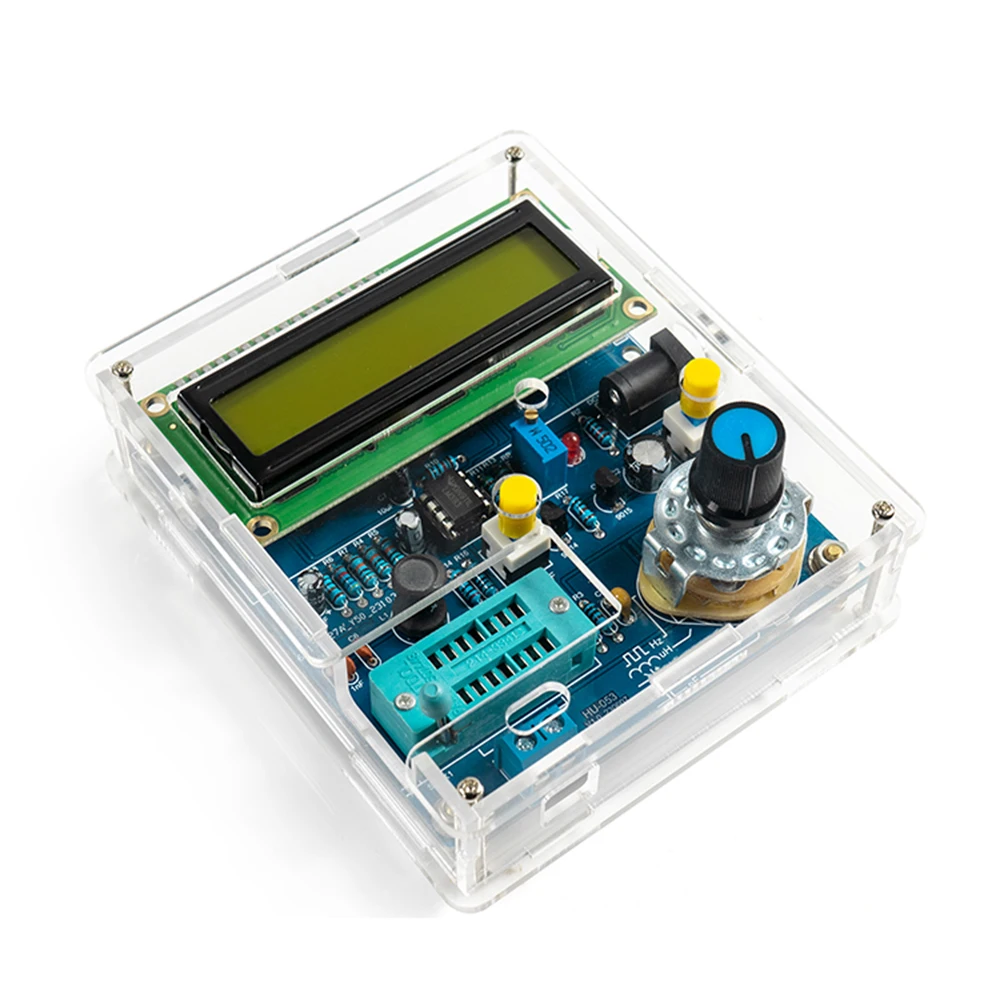

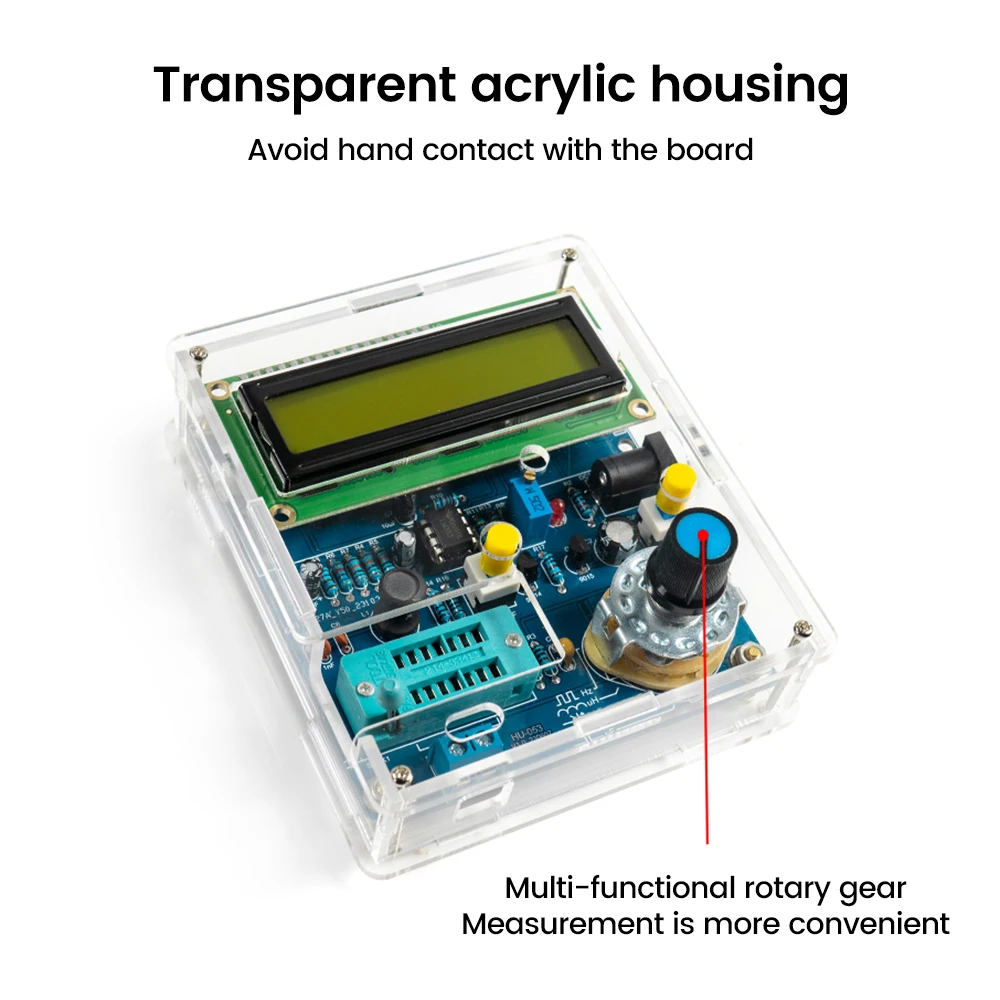

1. Carcasa de acrílico transparente, evita el contacto de la mano con el tablero, hermoso y duradero.
2. Kit de bricolaje electrónico de instrumento de medición multifuncional, fácil de operar, fácil de usar.
3. Pantalla LCD Hd, pantalla LCD grande, pantalla de símbolo digital clara, fácil de leer.

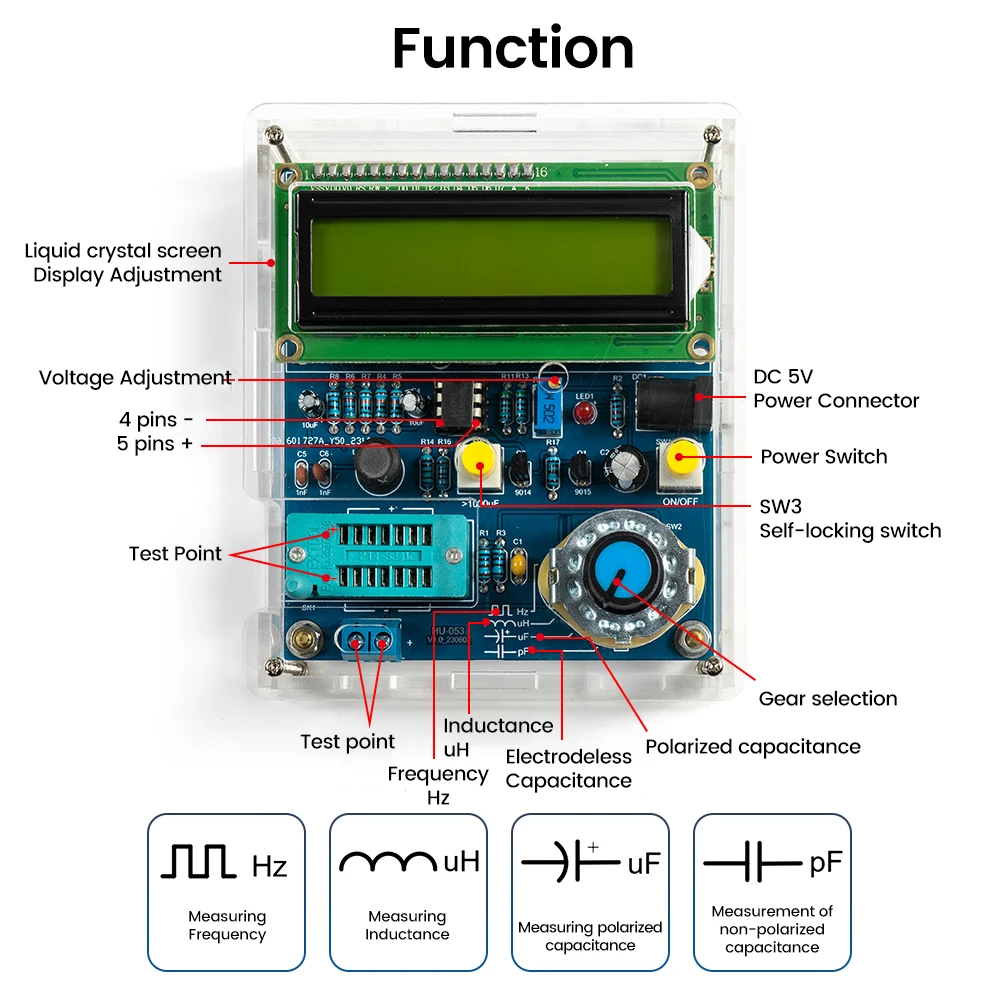

4. Equipado con un engranaje giratorio multifuncional, puede elegir diferentes funciones, medición más conveniente.

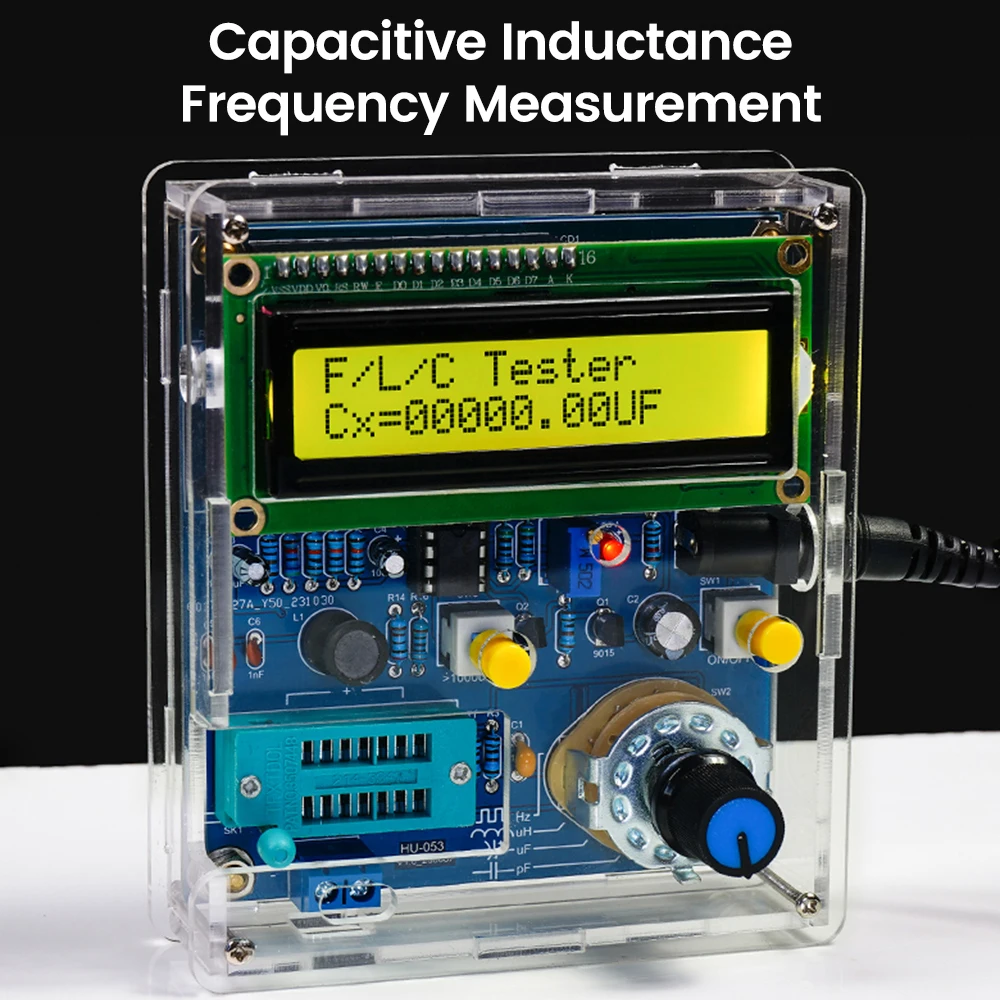

5. Puede medir una variedad de condensadores no polares, condensadores electrolíticos polares, inductancia y frecuencia.
Parámetros del producto
Voltaje de la fuente de alimentación: fuente de alimentación USB DC 5V (toma de corriente DC)

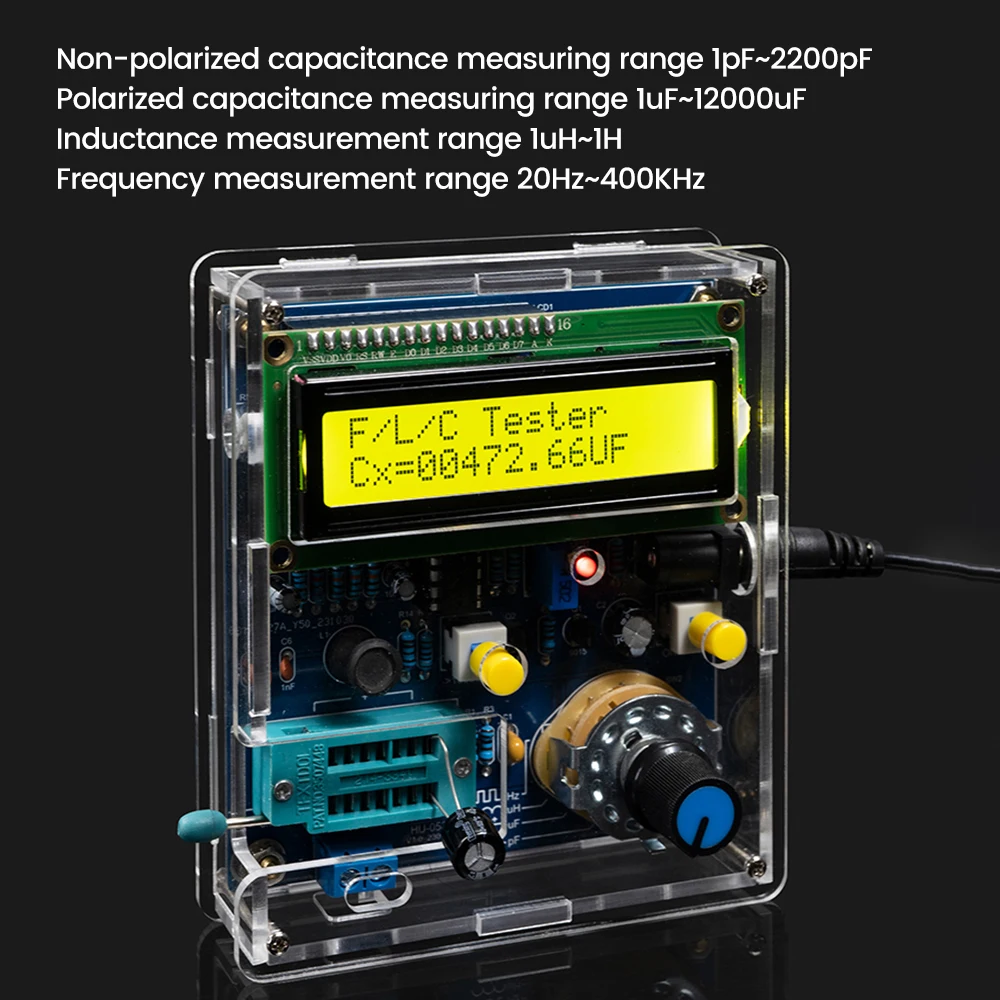

Rango de medición de capacitancia no polar: 1pF ~ 2200pF
Rango de medición de capacitancia polar: 1uF ~ 12000uF

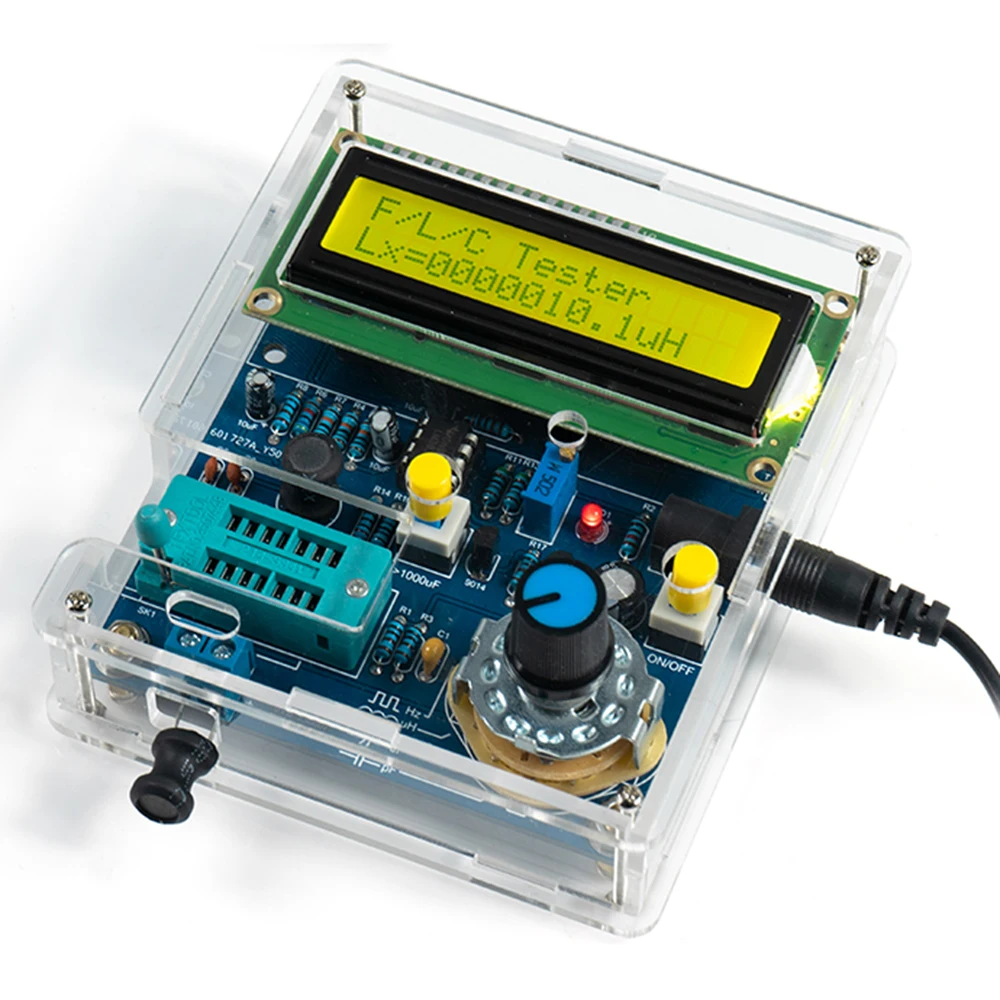

Rango de medición de inductancia: 1uH ~ 1H
Rango de medición de frecuencia: 20Hz ~ 400KHz
Tamaño de la placa PCB: 91*80mm

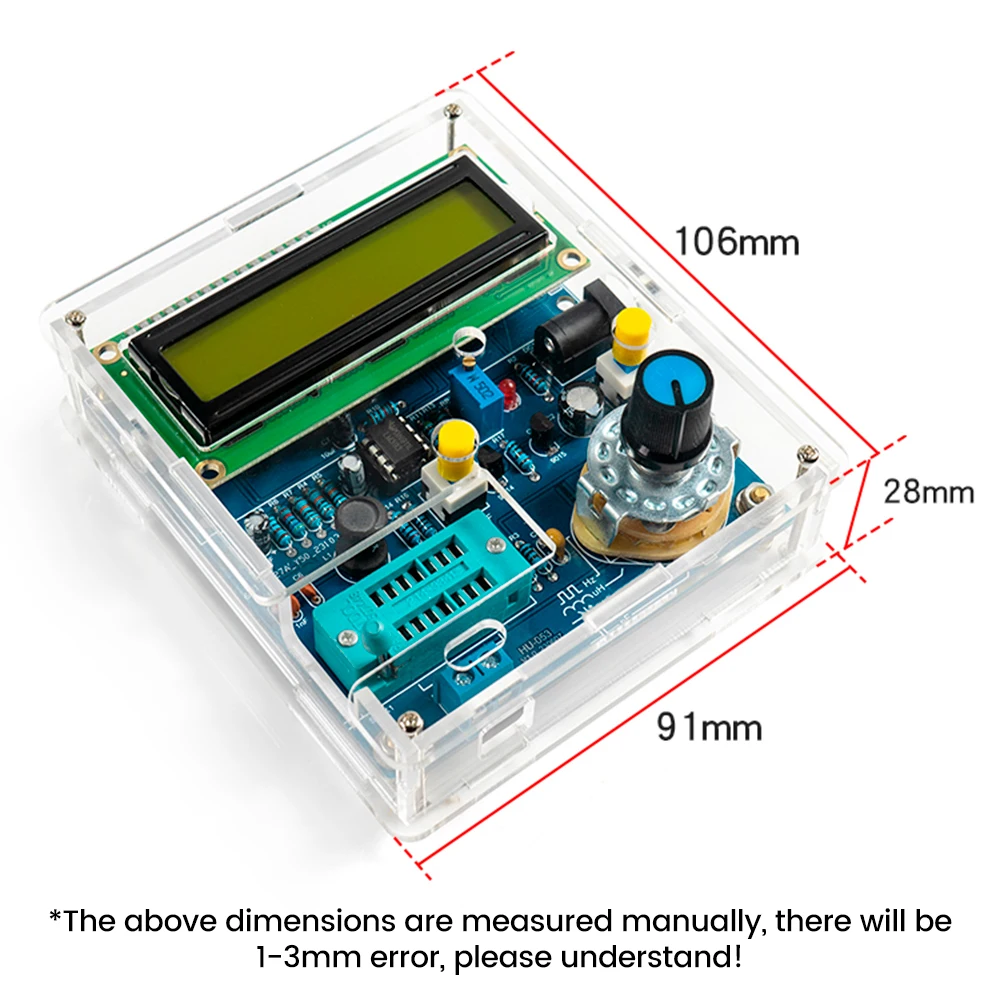

Tamaño de la carcasa: 106*91*28mm

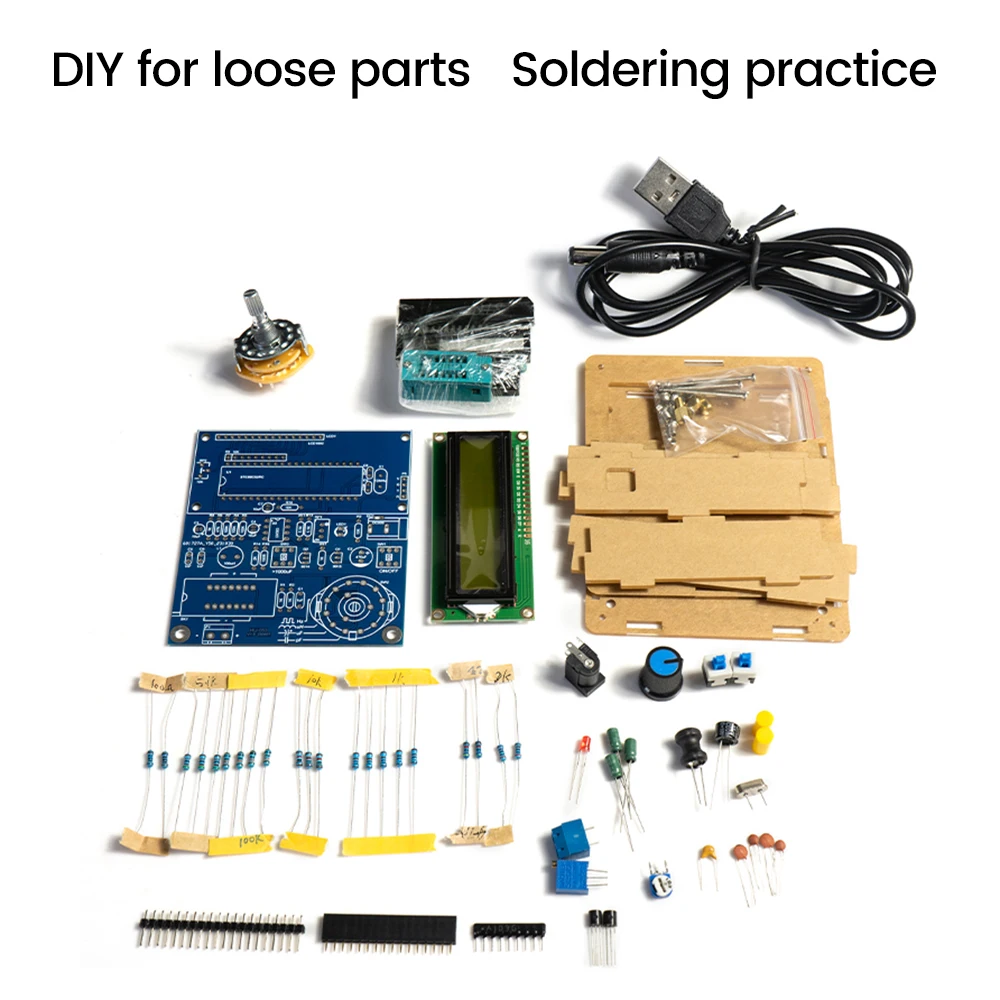

Paquete incluido:
1 x DC 5V probador de transistores de alta precisión DIY Kits placa de circuito de soldadura inductancia capacitancia medidor de frecuencia Diy Kit electrónico
Consejos de uso:
1. El voltaje de la fuente de alimentación del kit es de 5V CC, y la fuente de alimentación con menos desorden y salida estable se utiliza en la medida de lo posible.
2. Antes de cada encendido, todos los interruptores deben aparecer y habrá una pantalla unos 2 segundos después del encendido.
3. Después de la pantalla y antes de instalar la carcasa, ajuste el potenciómetro para que el voltaje entre el pin 4 y el pin 5 del LM393 sea de 3,16 V.
4, mida qué componentes girar al engranaje correspondiente.

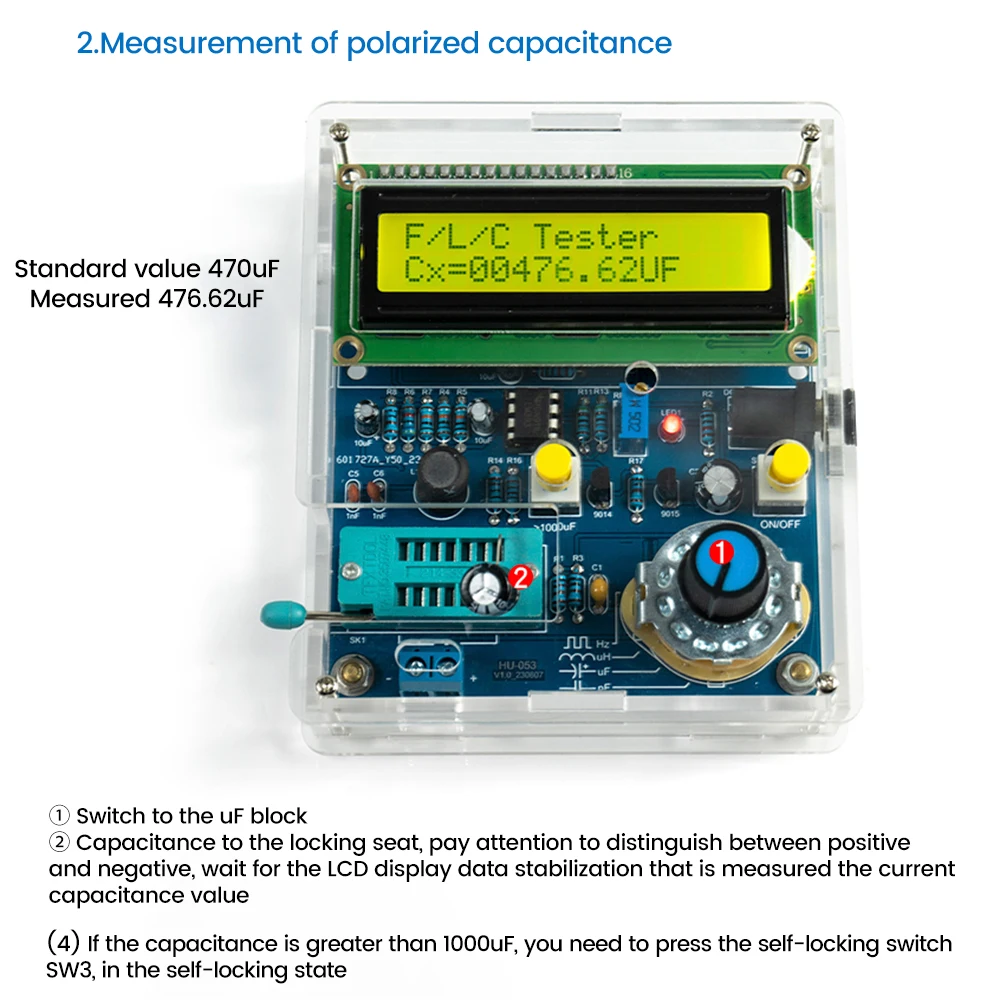

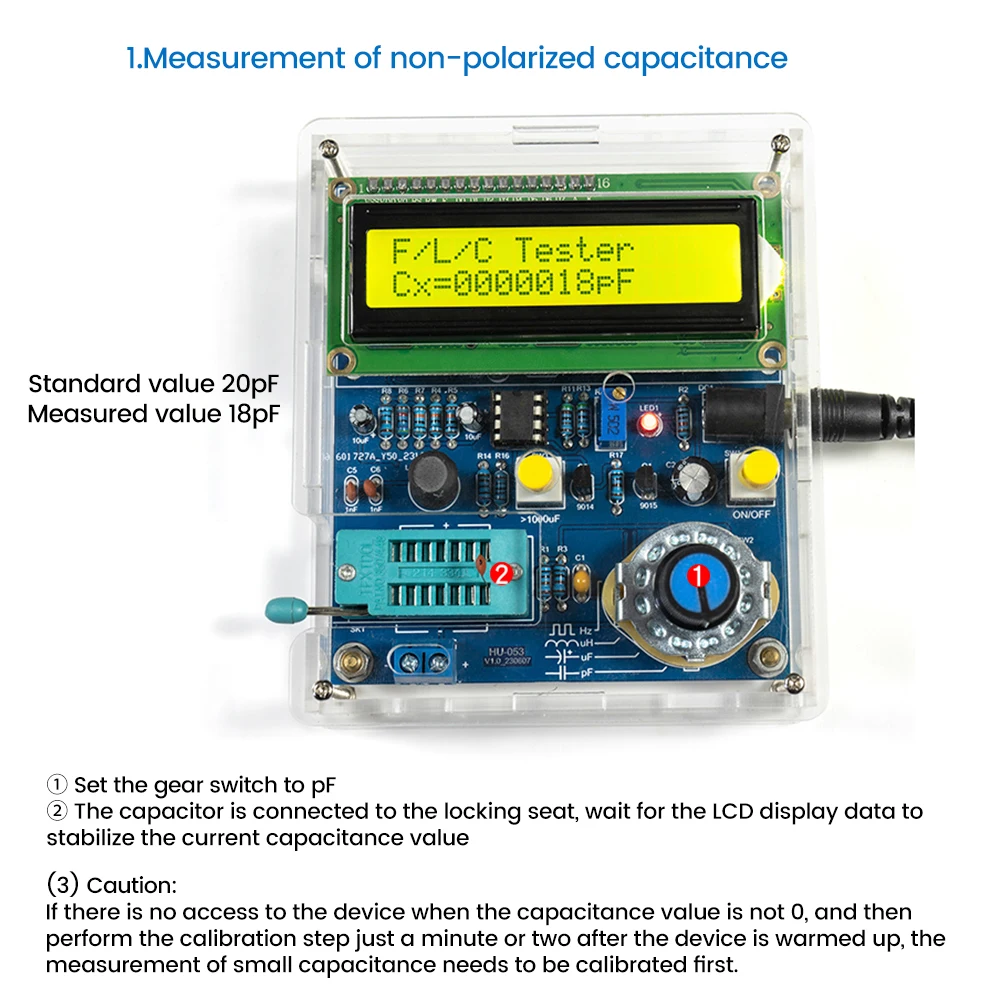

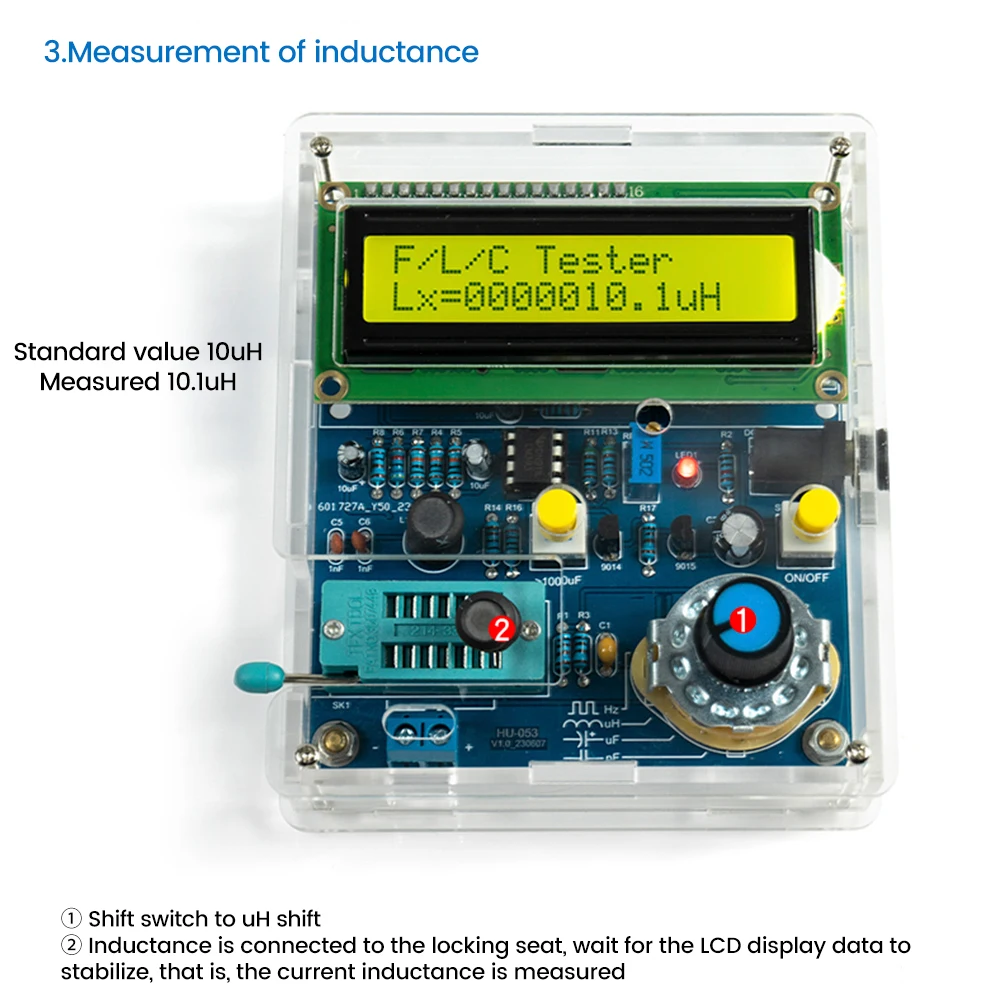

5. Medición no polar de capacitancia, inductancia independientemente de positivo y negativo, frecuencia y condensador electrolítico para distinguir entre contacto positivo y negativo para determinar el bien.
6, la lectura de la mantisa no es redondeada y la optimización borrosa, todos los saltos de mantisa son normales.
