Servo probador modelo avión ESC Motor Servo probador multifunción Simple Servo probador

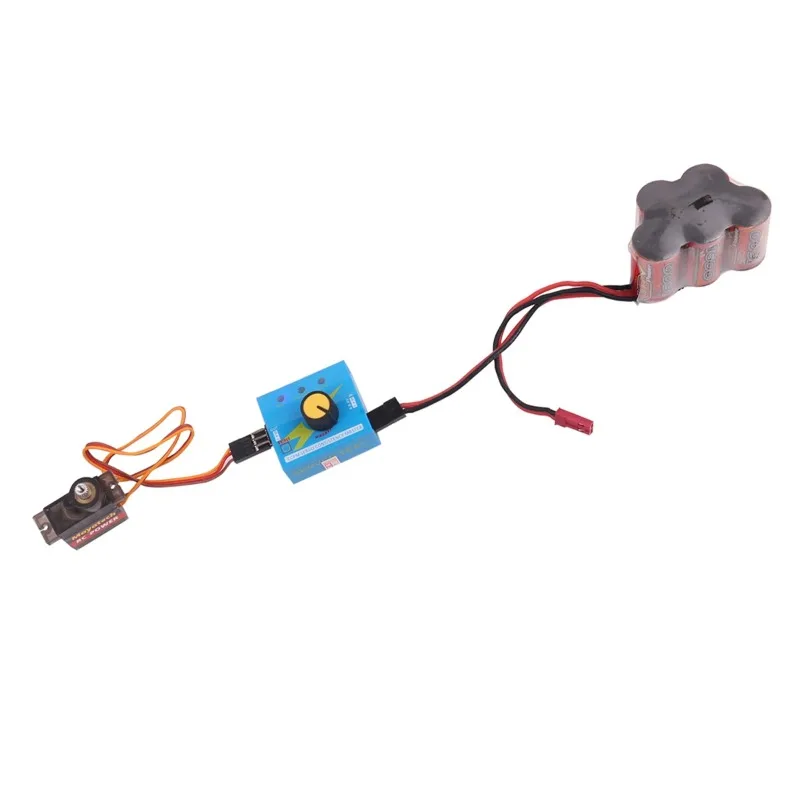

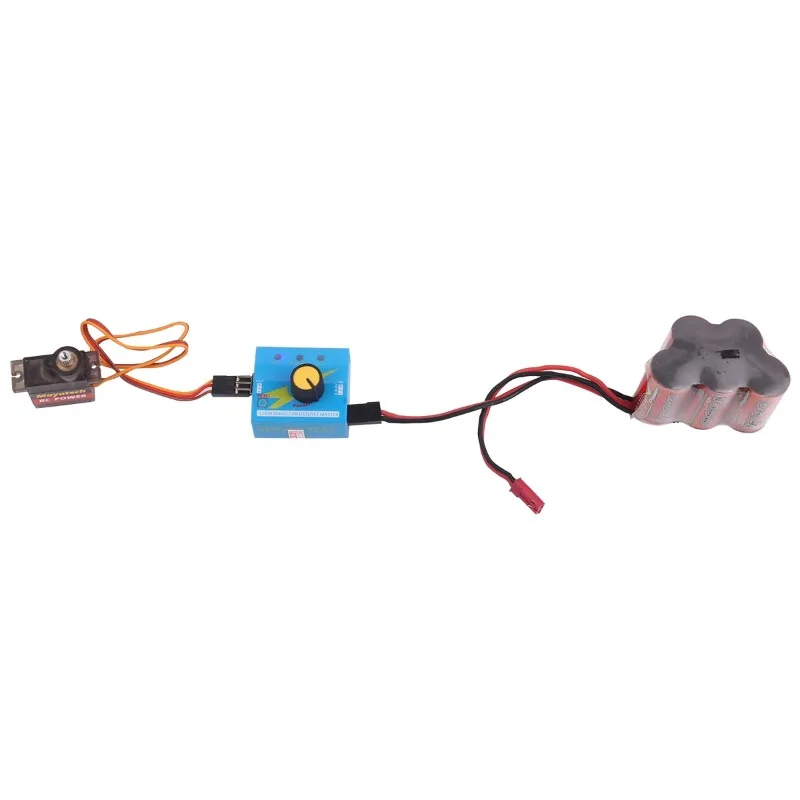

Demostración de conexión servo.

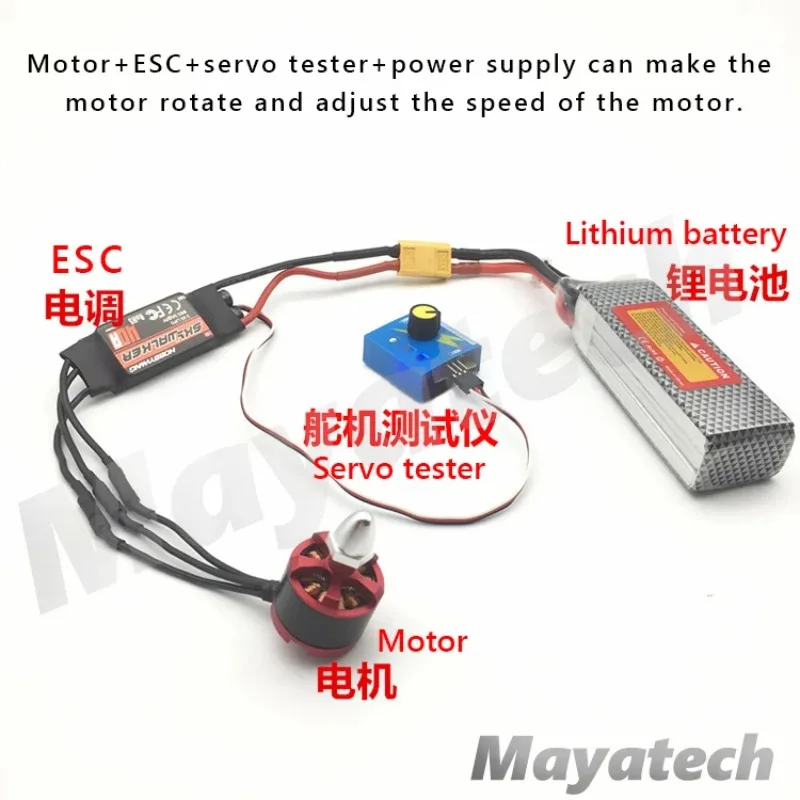

Demostración de ESC y conexión del motor.

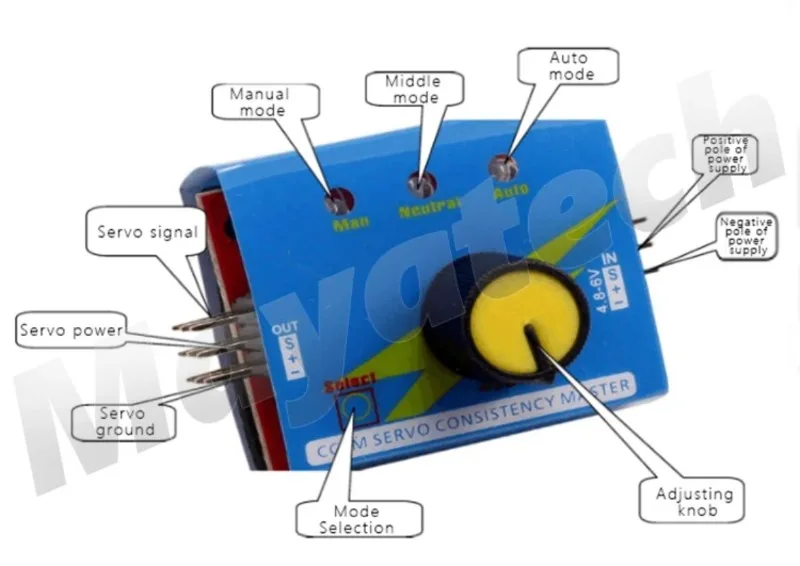

Instrucciones:Consulte las siguientes imágenes: el lado izquierdo está conectado al servo, dividido en tres grupos de superior, medio e inferior, que se pueden conectar a tres servos;el lado derecho está conectado por un solo pin, cerca del lado hay un polo negativo (consulte el número de identificador), conectado al polo negativo de la batería, preste atención para no invertirse, si la conexión de la fuente de alimentación está invertida, el IC se quemará;negligenciar los pines correspondientes al identificador S.Encienda la fuente de alimentación, la luz azul se encenderá al mismo tiempo, y luego solo solo la primera de la izquierda está encendida, es la prueba del potenciómetro manual, presione el botón, la luz del medio está encendida, regresa al prueba del medio;la tercera luz está encendida, prueba automática.El método de conexión para probar ESC es el mismo que el del servo, pero el extremo de entrada no debe conectarse a la fuente de alimentación.El motor de prueba debe conectarse primero al ESC cuando pruebe el motor, luego es como probar el ESC.Al girar la perilla, puede probar el servo, ya no necesita control remoto ni receptor.Si se conecta a ESC (motor con escobillas o sin escobillas), puede eliminar el equipo de control remoto y ajustar la velocidad manualmente.Se puede utilizar para probar el ESC o el rendimiento del motor.Es justo lo que necesitas, cosita barata y práctica.No más conexiones tediosas a controladores remotos y receptores.Equivale a la función de "receptor manual"Simule la salida del control remoto mediante la perilla manual

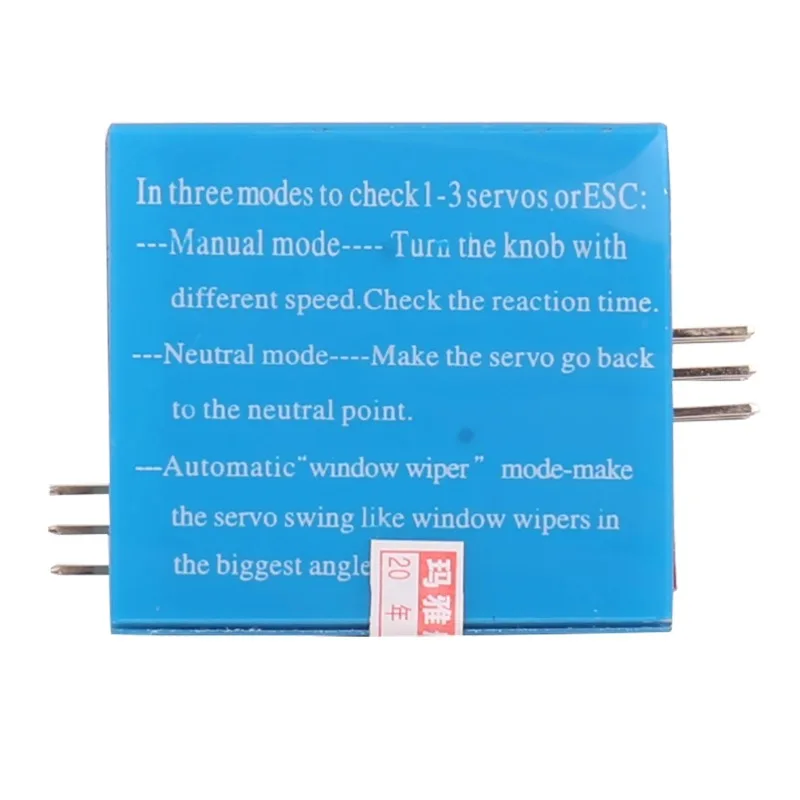

Características del producto:1.Pruebas del servo o ESC en tres modos- Modo manual: el tiempo de reacción se puede medir girando potenciómetros a diferentes velocidades.-Busca el modo neutral: deje que el servo vuelva al punto neutral.
-Modo automático de dos cepillos: haga que el servo se balancee en el ángulo máximo.

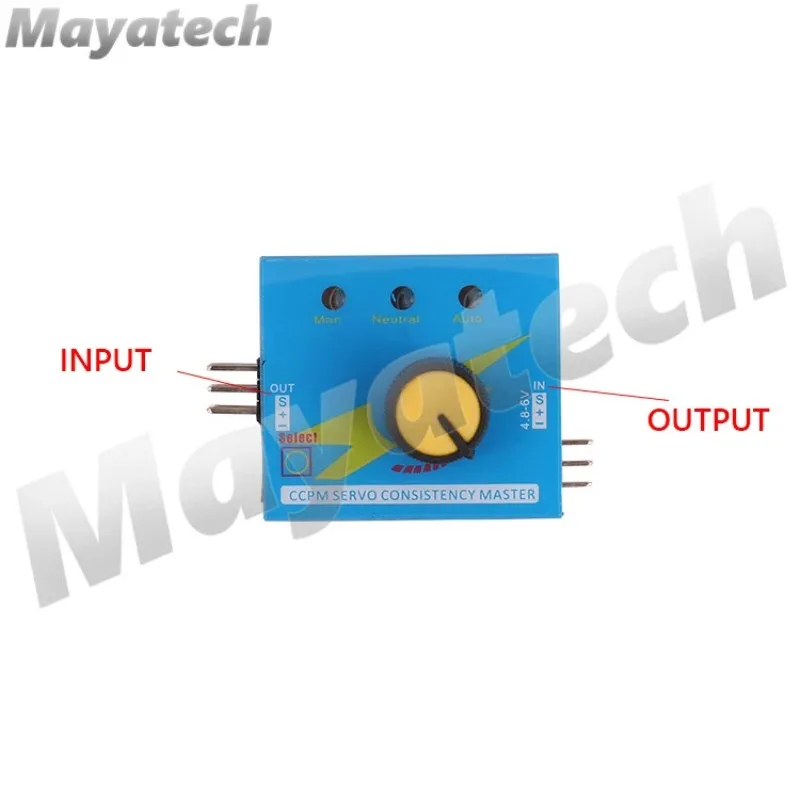

2.Puede conectar de 1 a 3 servos al mismo tiempo y probar la sincronización y la consistencia de 1 a 3 servos.3.Puede conectar 1-3 ESC al mismo tiempo, probar y comparar su tiempo de reacción.4.Se pueden conectar tres servos de helicóptero CCPM al mismo tiempo para depurar el helicóptero y los servos mediante el uso de la posición neutral y la función de sincronización.5.Puede conectar el servo de aviones de ala fija y utilizar la función neutra para instalar y ajustar el timón.Especificación del producto:(1) Salida: 15 mA(5,0) Tres tomas de actuador(2) Entrada: CC 4,5-6.0v(3) Señal de salida: 1,5 ms + 0,5 ms(4) Tamaño: 35x32x14mm(5) Peso: 8 g(6) Modo de ajuste: manual, automático, mediana.Fácil de detectar la virtud, la inquietud y configurar la posición mediana del servo.IN es entrada/OUT es salida

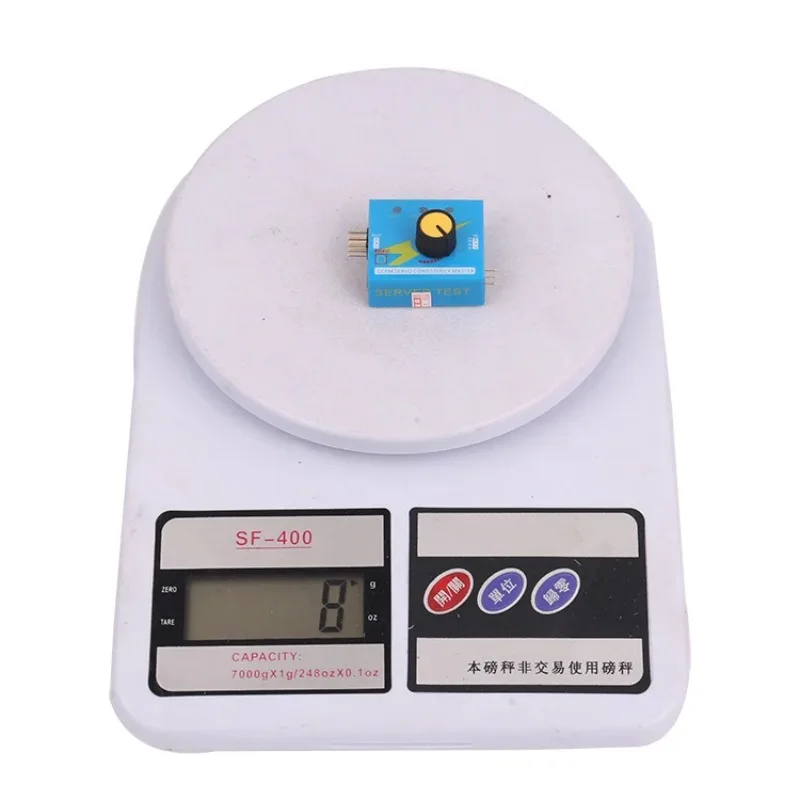

Dimensión y peso del producto.
