Descripción

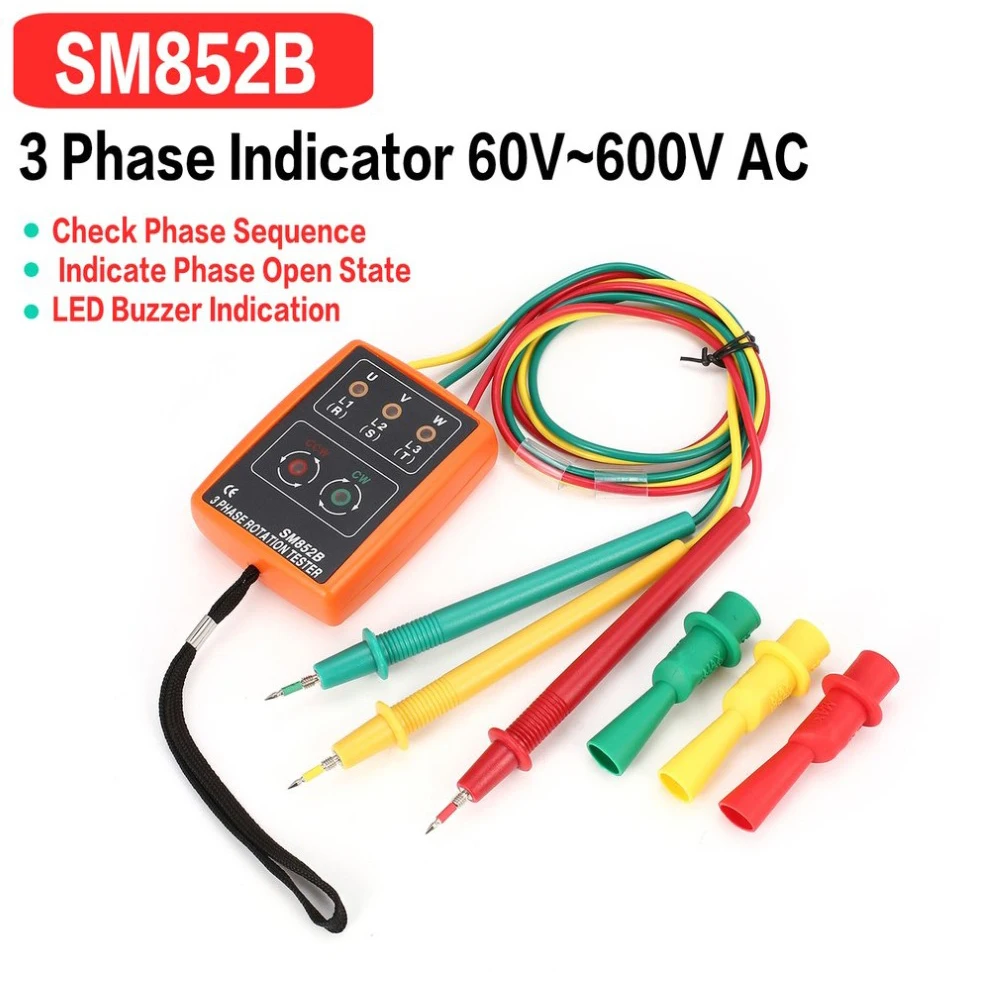

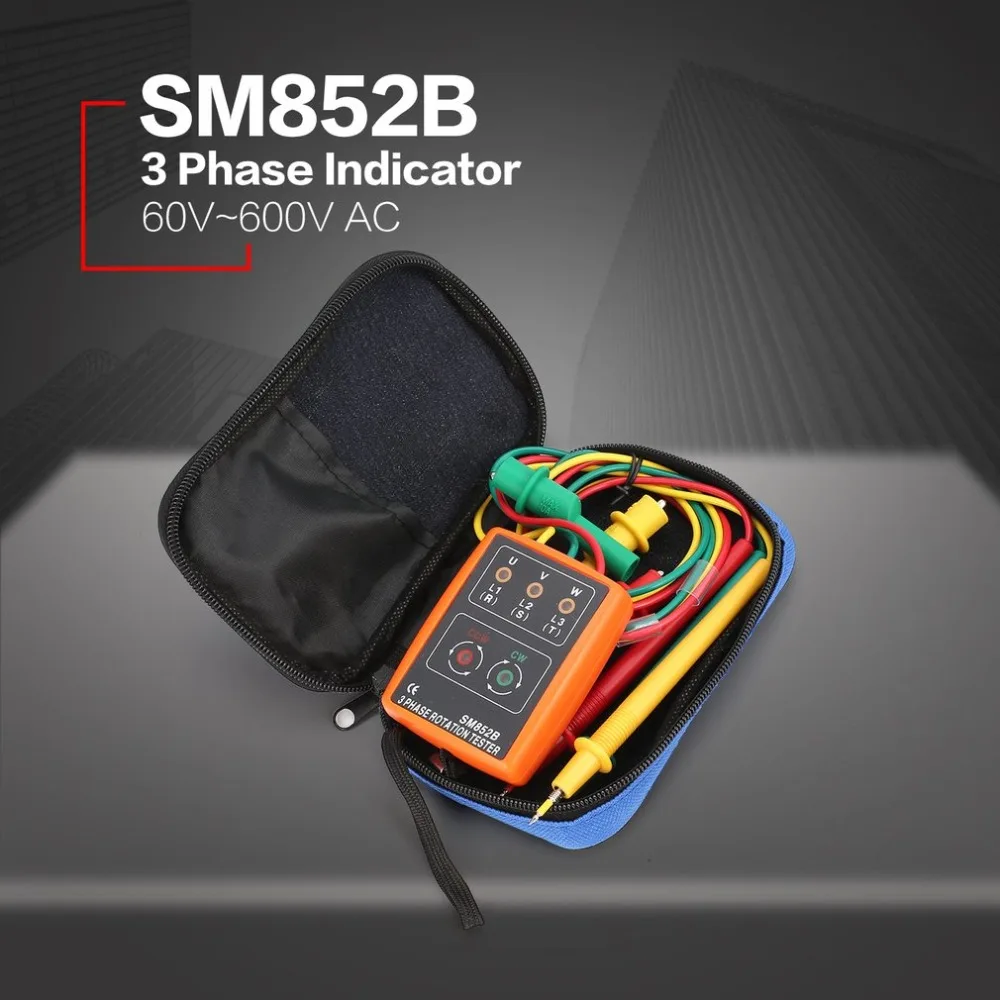

SM852B Probador de rotación de 3 fases Indicador de fase digital Detector LED Zumbador Medidor de secuencia de fase Probador de voltaje Herramientas 60V ~ 600V AC
1. El producto tiene una amplia gama de funciones, utilizadas para el estado de la fase abierta y la medición secuencial de la fase
2. Zumbador LED y pantalla, comprueba si el cableado es correcto.
3. Pruebas rápidas y precisas
4. Fácil de llevar
5. Alta seguridad
Características:
Se utiliza para realizar la secuencia del Estado y la fase de fase abierta
Instrumento de detección, a través del sonido del zumbador y el LED
Muestra y comprueba si la secuencia de fase del circuito trifásico actual es correcta.
Rango de frecuencia de medición: 20Hz ~ 400Hz
Rango de voltaje medible: 60V ~ 600V (corriente alterna trifásica)
Precauciones:
1. El medidor es un equipo de prueba de alto voltaje. Antes de usarlo, observa si el medidor está en buenas condiciones. Si se dan las siguientes condiciones, debe dejar de usarlo y realizar las inspecciones y reparaciones correspondientes para evitar descargas eléctricas y accidentes inseguros.
R: La apariencia del medidor está obviamente dañada (como grietas o daños en la carcasa, piel rota en el cable de prueba, etc.);
B: El instrumento se apretó severamente durante el transporte;
C: El medidor ha estado inactivo durante mucho tiempo en condiciones inadecuadas (como en el baño o en un lugar relativamente húmedo, etc.).
2. No abra la carcasa del medidor durante el proceso de medición para evitar descargas eléctricas y accidentes inseguros.
3. Durante la medición, hay una gran entrada de voltaje del cable de prueba. No toque el cable desnudo o la parte metálica del cable de prueba directamente con las manos para evitar descargas eléctricas.
4. Aunque a veces todos los indicadores de fase no están encendidos, todavía hay un bucle de voltaje. Preste atención para evitar descargas eléctricas.
5. El voltaje del circuito no debe ser superior a 600V durante la medición para evitar accidentes inseguros.
6. Al medir 200V ACV, el tiempo de uso continuo no debe ser superior a 60 minutos; al medir 600V ACV, el tiempo de uso continuo no debe ser superior a 4 minutos.
7. No está permitido usar este medidor para medir en exteriores lluviosos o en un ambiente relativamente húmedo, a fin de evitar accidentes inseguros.
8. No deje que el instrumento entre en contacto con agua u otros líquidos corrosivos, y no lo coloque en un ambiente con luz solar directa o alta temperatura y temperatura relativamente húmeda, para no afectar su rendimiento de prueba.
9. Los no profesionales tienen prohibido abrir la carcasa del medidor, para no afectar su rendimiento de prueba.
10. El operador que utiliza este instrumento debe haber recibido una formación especial, comprender los conocimientos relacionados con el funcionamiento y la medición de alto voltaje, y llevar a cabo la operación de medición estrictamente de acuerdo con este manual.
11. Por favor, coloque este manual en un lugar que sea relativamente fácil de leer, para que pueda leerlo en cualquier momento.
Características técnicas:
Voltaje de funcionamiento: 60 ~ 600V (corriente alterna trifásica)
Voltaje máximo soportado: 2000 V/min (voltaje de pulso 4000V)
Rango de frecuencia medible: 20Hz ~ 400Hz
Tiempo de uso continuo: no más de 60 minutos a 200V ACV, no más de 4 minutos a 600V ACV

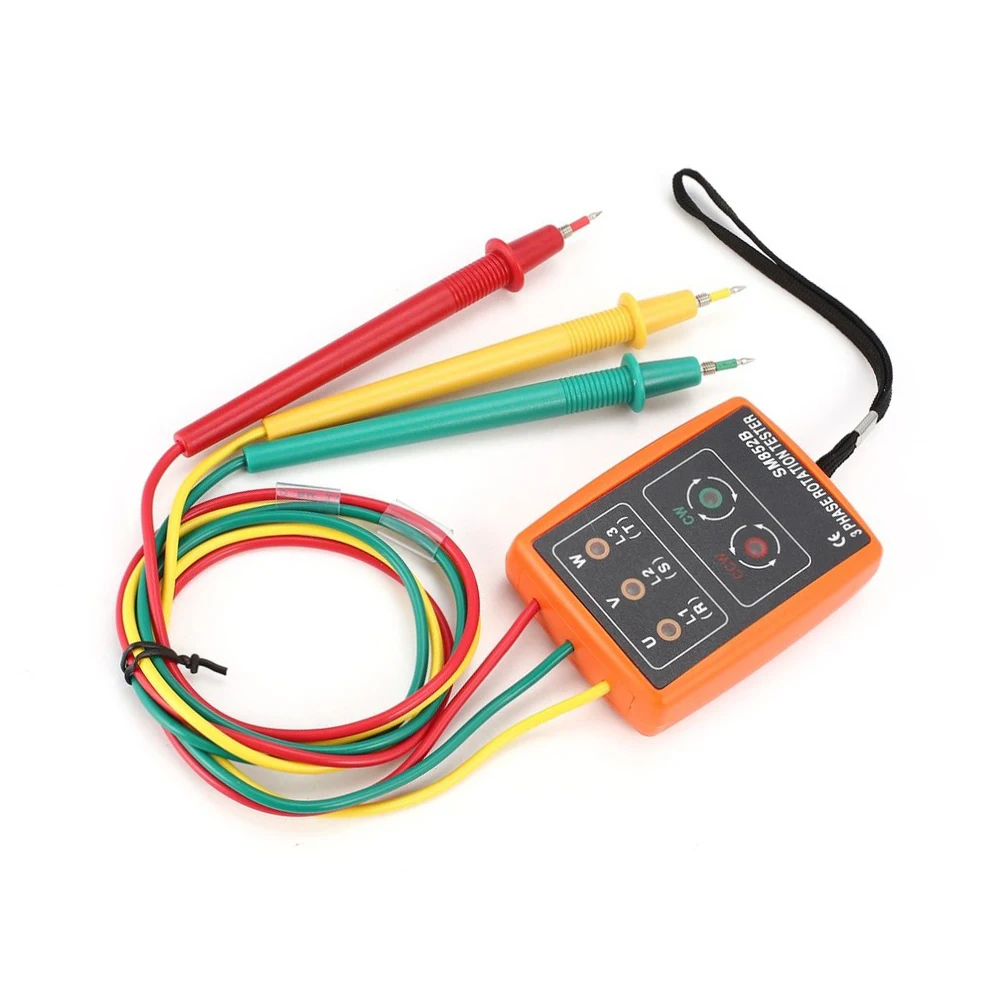

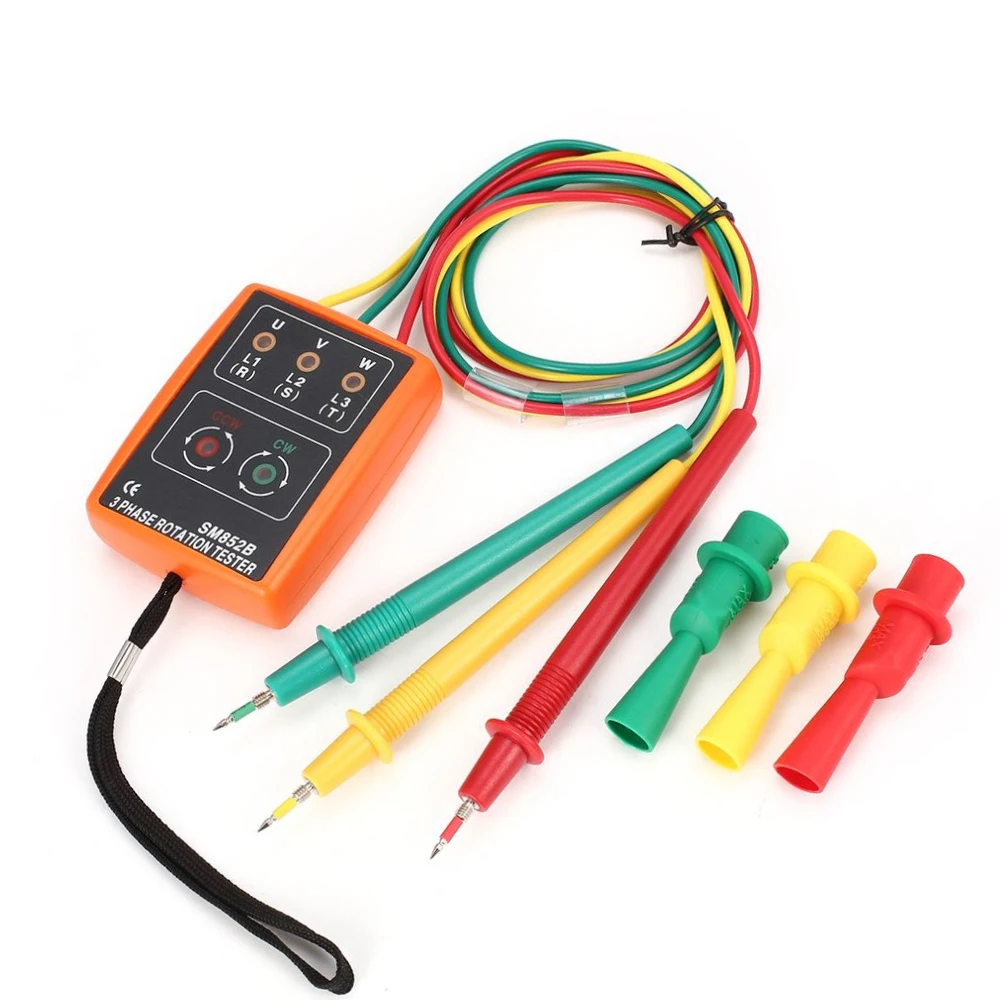

Descripción de la apariencia:
1. LED para verificación de fase abierta: tres LED naranjas indican fase U, fase V y fase W respectivamente.
2. Para comprobación de secuencia de fase LED: Un LED rojo y un LED verde respectivamente
3. Correa de dibujo: colóquela en la muñeca para evitar que el instrumento se resbale de la mano.
4. Cable de prueba.
5. Cable de prueba: El rojo corresponde a la fase U (R) (L1, R);
El amarillo corresponde a la fase V (Y) (L2, S);
El verde corresponde a la fase W (B) (L3, T).
Instrucciones:
Conecte la sonda de prueba de este instrumento al cable que se probará (no se puede pellizcar directamente a mano), que puede ser un extremo del cable, enchufe o la parte media del cable de fase (cuando se mide en la parte media del cable de fase, La capa de aislamiento del cable debe ser pelada Go, el núcleo del cable en el interior solo se puede medir. En este momento, preste especial atención a la seguridad para evitar descargas eléctricas. Para comodidad de los usuarios, hay un clip de prueba especial en los accesorios del instrumento. Inserte el clip de prueba en la sonda de metal del cable de prueba y apriételo. Sujételo cómodamente en cualquier lugar para la medición). En este momento, el medidor indicará el estado de la fase abierta y la secuencia según la fase del diodo emisor de luz (LED) y el zumbador.

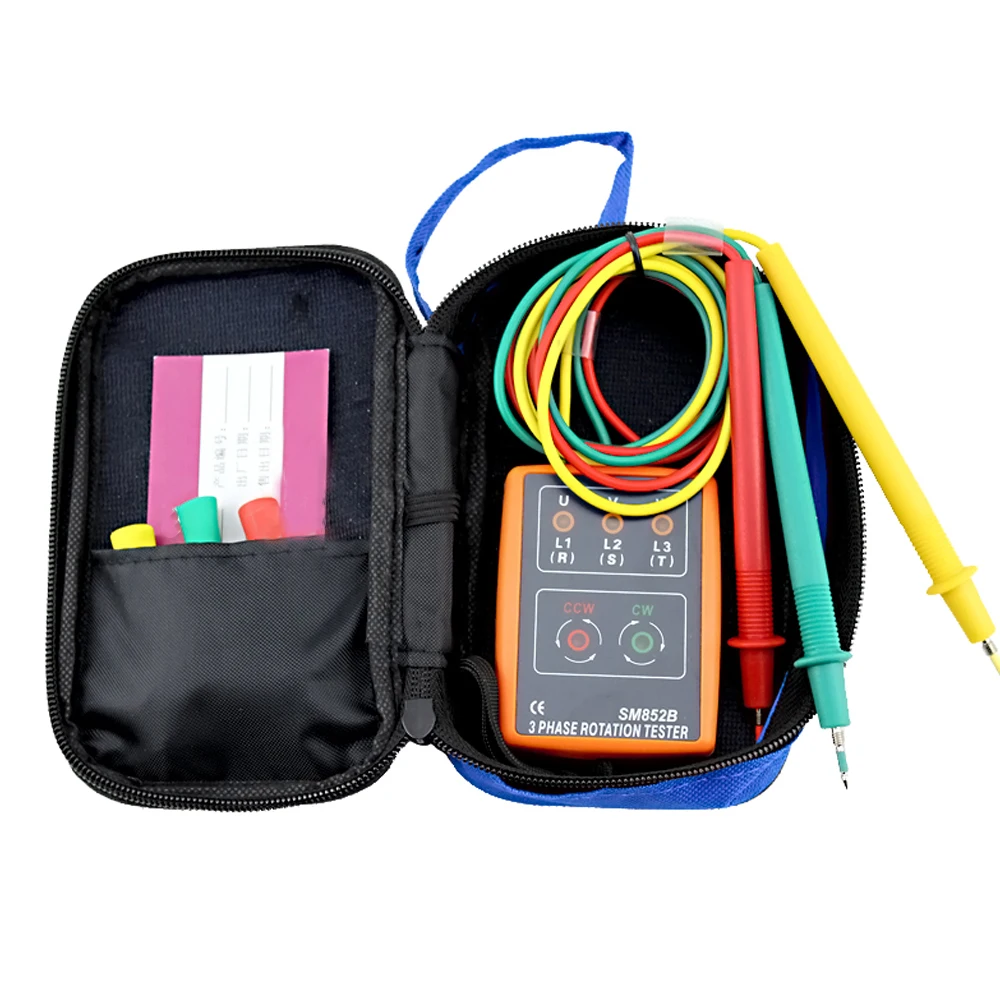

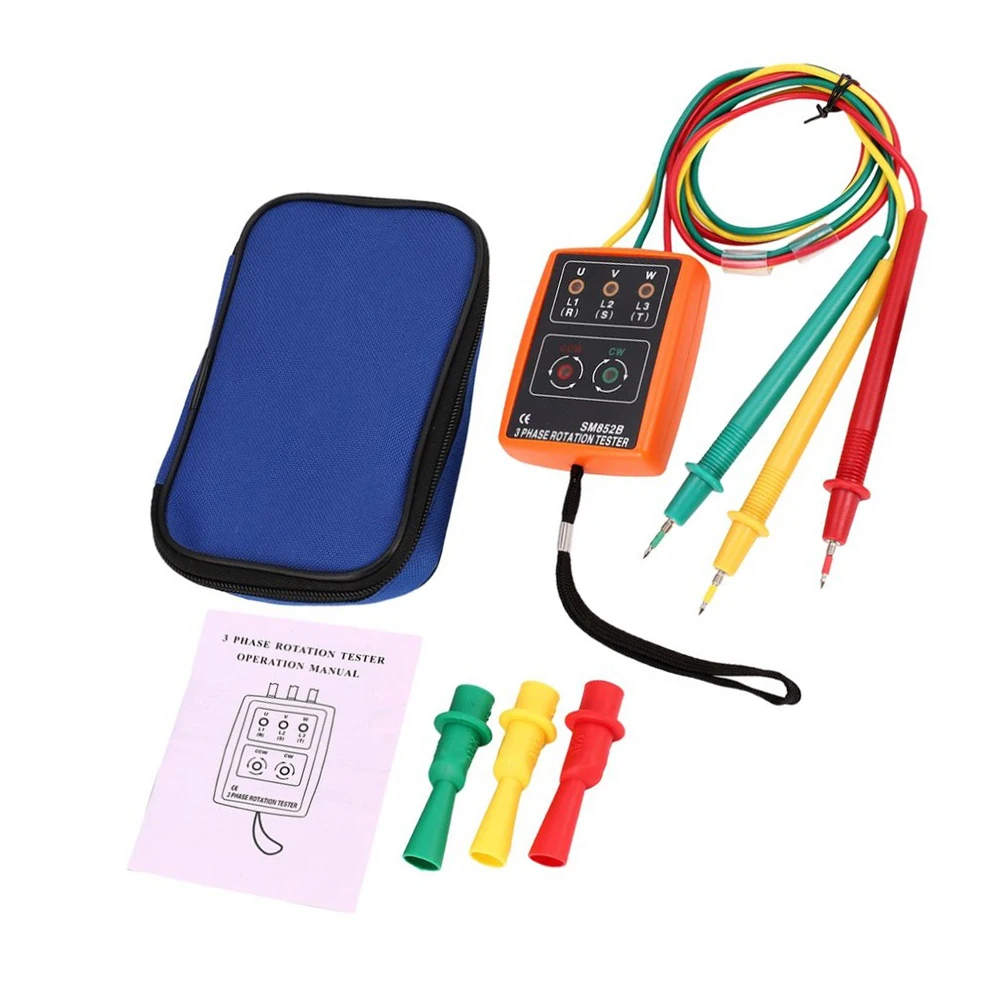

Lista de embalaje
1 x Tabla de secuencia de fase
3 x clip de prueba
1 manual de instrucciones
1 x bolsa de tela portátil
