26021 Instrucciones para el probador de celdas de combustible de hidrógeno
De acuerdo con los "estándares de equipo de enseñanza de ciencias de la escuela secundaria" emitidos por el Ministerio de Educación, nuestra compañía desarrolló celdas de combustible de hidrógeno químico de la escuela secundaria, los componentes principales de la membrana de intercambio de protones, el catalizador del electrodo es materia prima importada. El instrumento tiene un rendimiento estable y un efecto experimental obvio, especialmente adecuado para la enseñanza

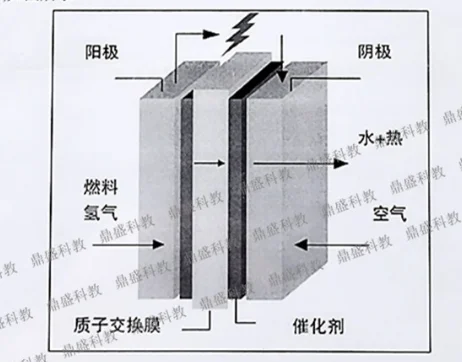

Las pilas de combustible son dispositivos electroquímicos que convierten la energía química del hidrógeno y el oxígeno en electricidad sin contaminación ni emisiones nocivas. Las celdas de combustible de tipo PEM (celdas de combustible de membrana de intercambio de protones) consisten en dos electrodos (cátodo y ánodo) unidos por una membrana polimérica.
El hidrógeno gaseoso va al ánodo de la membrana, el aire va al cátodo, los átomos de hidrógeno se eliminan en el lado del ánodo y los protones cargados positivamente viajan a través de la membrana hasta el cátodo. Para que ocurra esta reacción, se debe usar un catalizador de platino. Los electrones del hidrógeno viajan a través de un bucle externo desde el ánodo hasta el cátodo, creando una corriente eléctrica, donde los electrones, los protones y el oxígeno en el aire se combinan para producir agua, el subproducto principal de la pila de combustible, que se muestra aquí

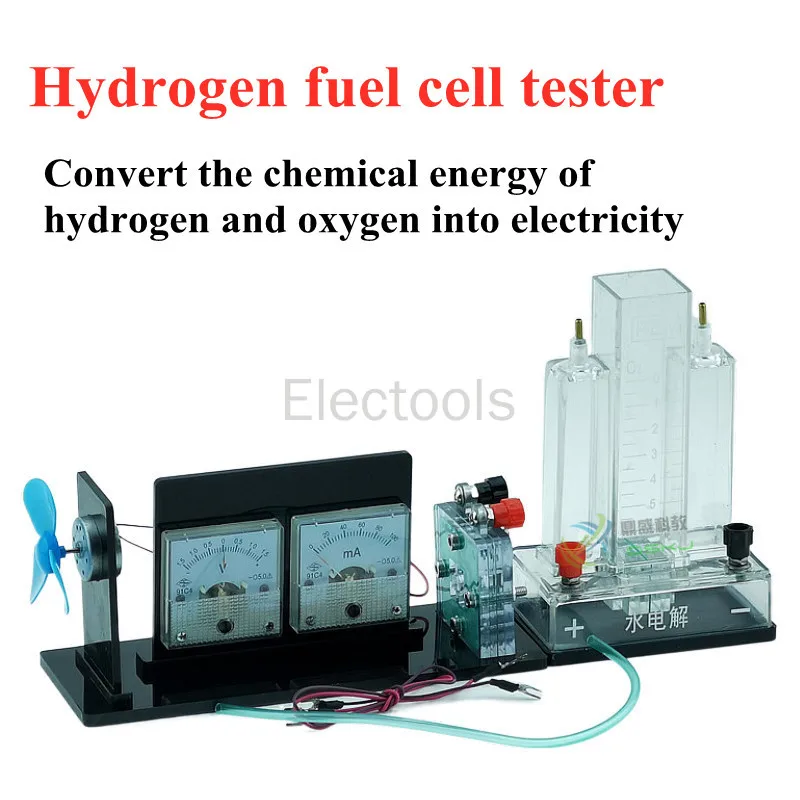

El demostrador se compone principalmente de las siguientes cuatro partes:

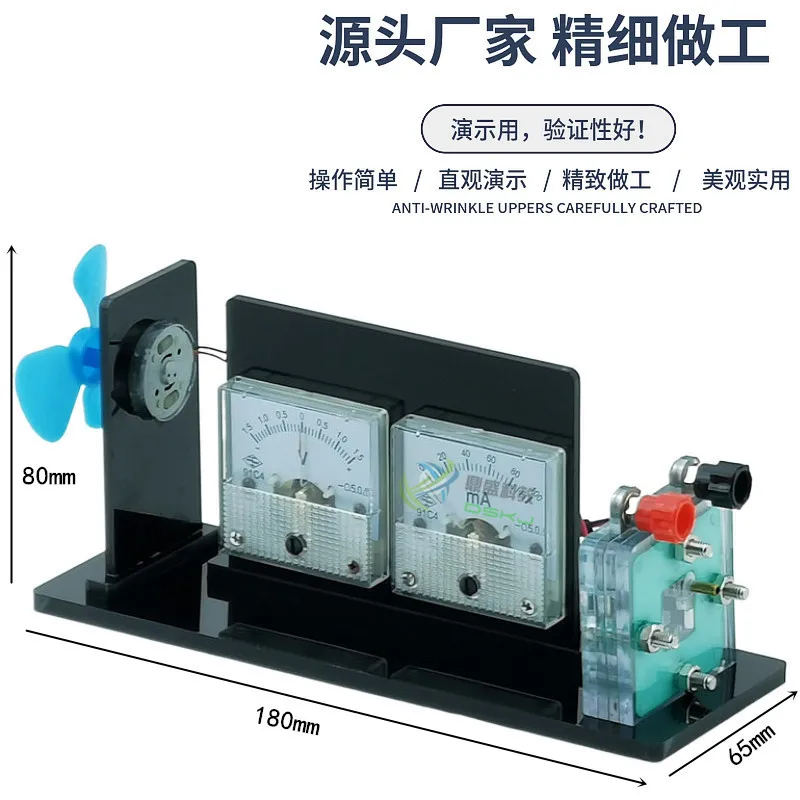

1. Piezas eléctricas: motor con ventilador, amperímetro, voltímetro

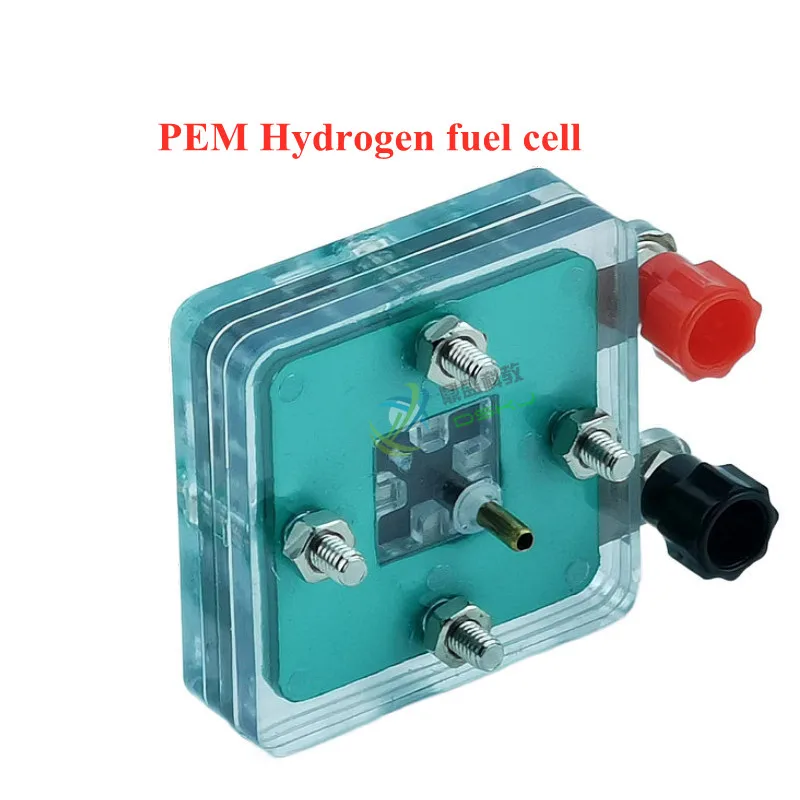

2. Pilas de combustible de hidrógeno

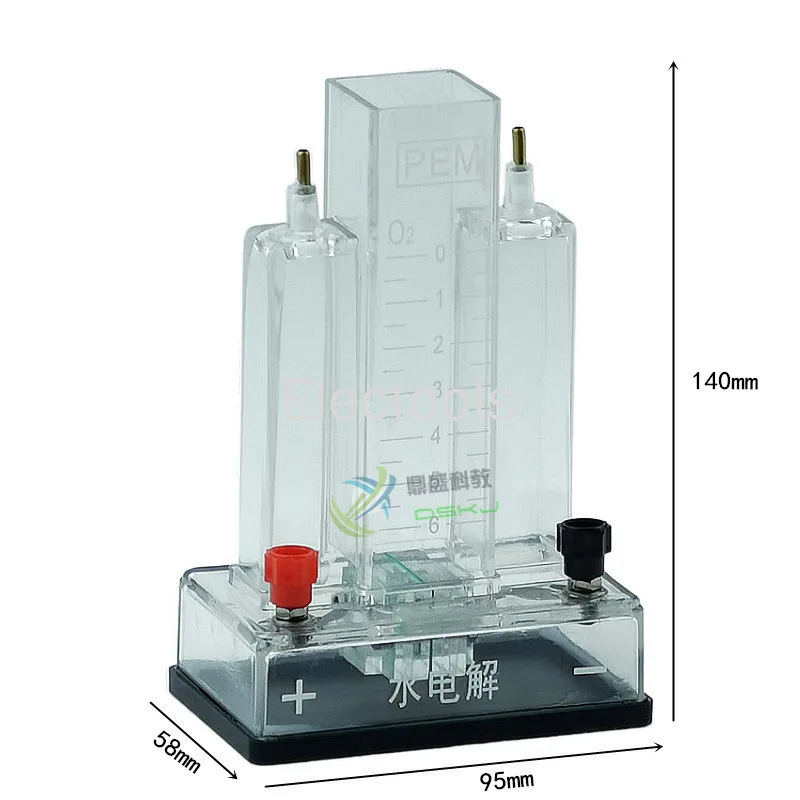

3. Electrolizador de agua PEM (membrana de intercambio de protones)
4. Base orgánica
Los dos electrodos de membrana de intercambio de protones en este demostrador son 35mm * 35mm.
Procedimiento experimental
Agregue agua desionizada al electrolizador de agua PEM hasta el nivel del agua. No agregue demasiada agua para evitar que el agua fluya hacia la batería. Después de agregar agua, conecte la salida de hidrógeno en el electrolizador de agua con la entrada de hidrógeno en la batería con el tubo guía, Y luego conecte la alimentación de 6V-12V CC en los terminales positivo y negativo del electrolizador de agua durante 2-3 minutos, y luego conecte la conexión eléctrica de la batería. El pequeño motor comienza a funcionar y el valor de voltaje actual se muestra En el voltímetro de corriente.
Asuntos que requieren atención 1). No aplique voltaje externo a la salida de voltaje o dañará la Celda de Combustible 2). Guarde las pilas de combustible PEM en contenedores sellados 3) de la manguera Cuando use la conexión, asegúrese de que todas las piezas de conexión y la manguera no tengan fugas 4), No desmonte las pilas de combustible PEM, de lo contrario puede causar daños a Shengke 5) Nota especial: La polaridad positiva y negativa del electrolizador de agua PEM no debe conectarse incorrectamente, una vez conectado incorrectamente, la batería y el electrolizador se dañarán o incluso no podrán usarse
