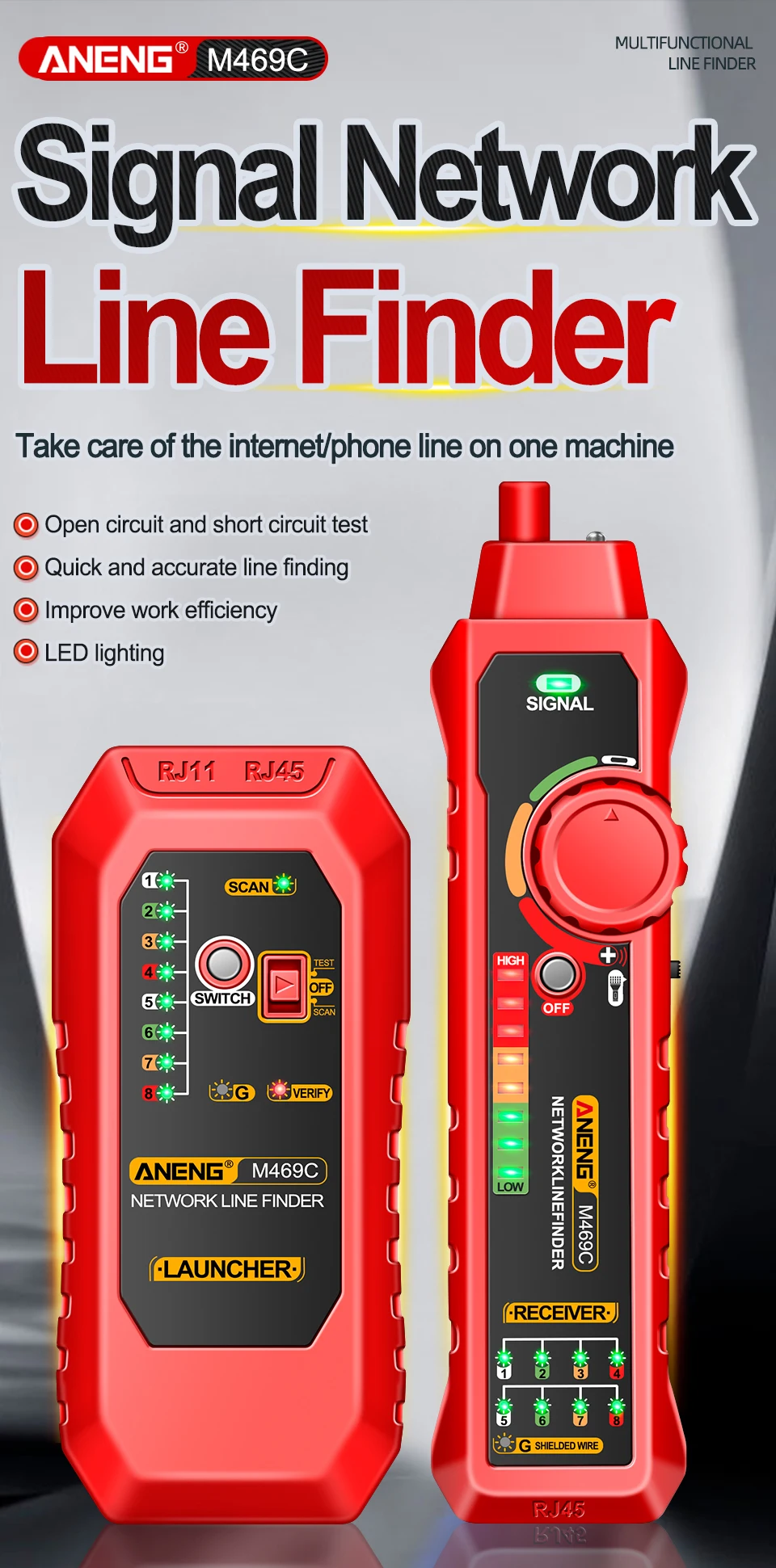

ANENG M469C probador de Cable de red inteligente de alta precisión RJ45 RJ11 LAN Cable de alimentación medida de rastreo de línea herramienta de prueba de Cables de nivel DC

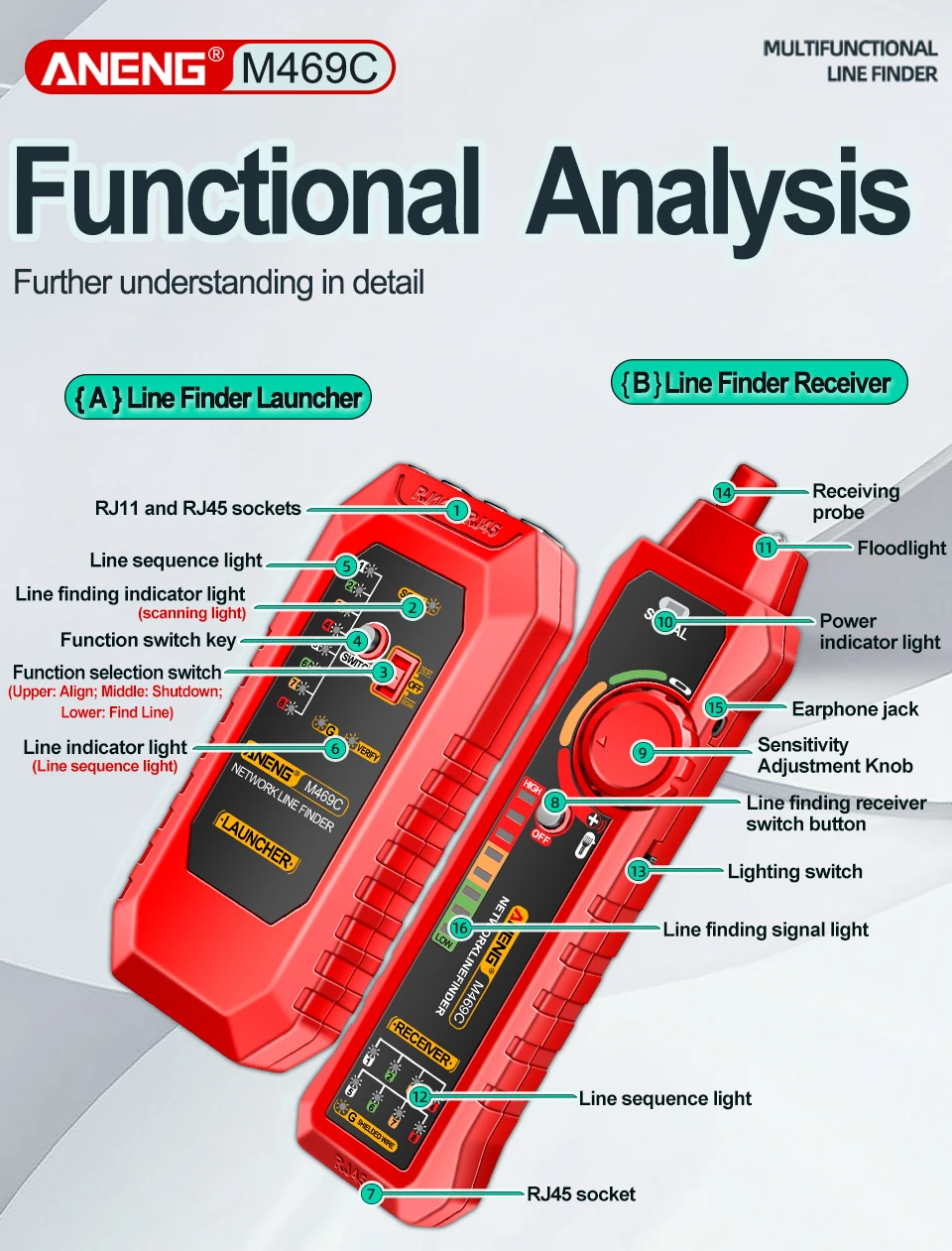

Función:

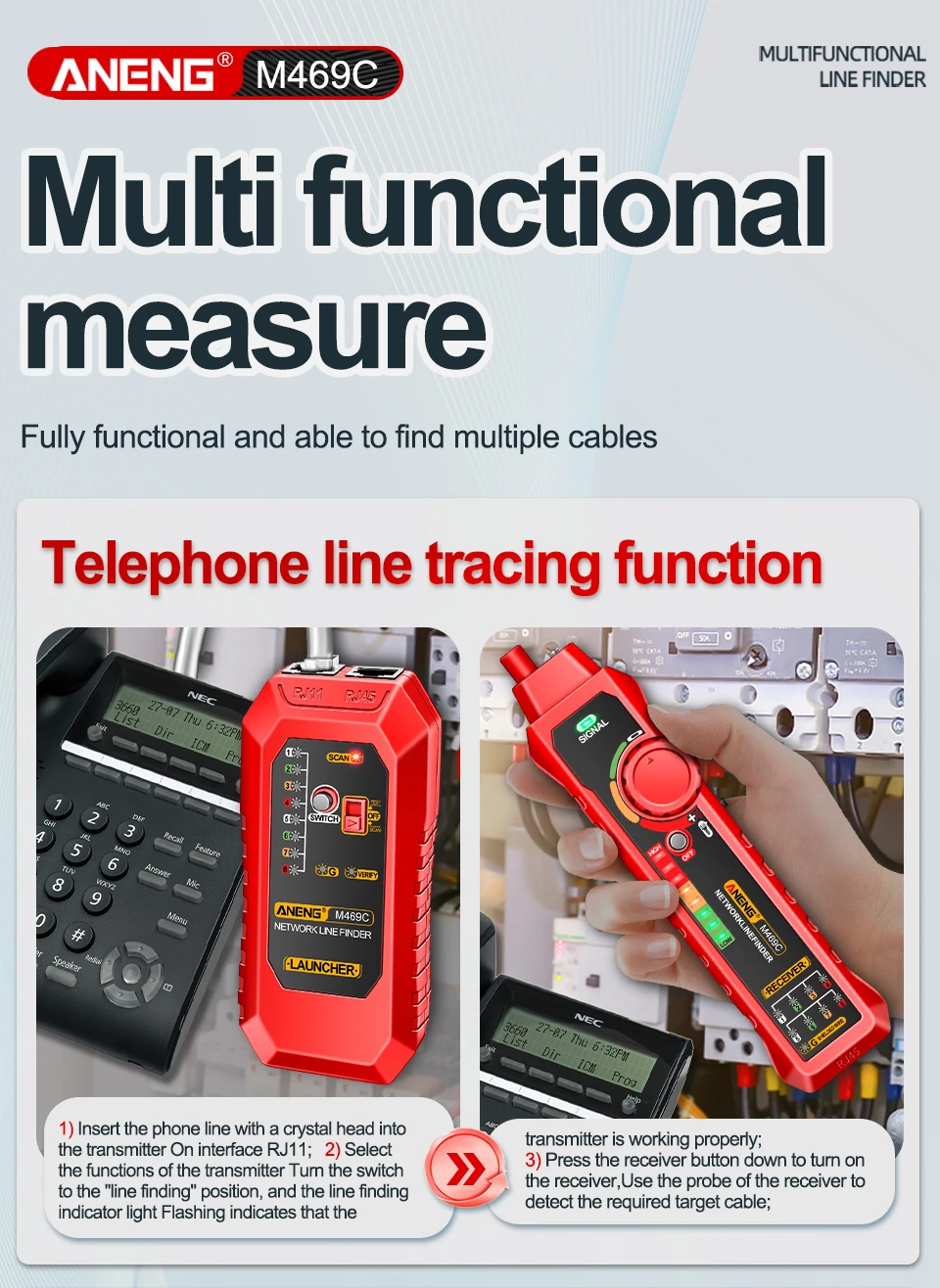

1. Función de rastreo de línea telefónica
(1) Inserte la línea telefónica con una cabeza de cristal en la toma del transmisor RJ11;
(2) Gire el interruptor de selección de funciones del transmisor a la posición "línea de búsqueda" y la luz indicadora de la línea de búsqueda parpadeará, indicando que el transmisor está funcionando normalmente;
(3) Presione el botón del receptor hacia abajo para abrir el receptor y use la sonda del receptor para consultar el cable objetivo deseado;
2. Función de rastreo de línea de red
(1) Inserte la línea telefónica con una cabeza de cristal en la toma del transmisor RJ45;
(2) Gire el interruptor de selección de funciones del transmisor a la posición "línea de búsqueda" y la luz indicadora de la línea de búsqueda parpadeará, indicando que el transmisor está funcionando normalmente;
(3) Presione el botón del receptor hacia abajo para abrir el receptor y use la sonda del receptor para consultar el cable objetivo deseado;
3. Función de rastreo de línea de cable de alimentación
(1) Conecte el transmisor y el cable metálico a buscar con una pinza de cocodrilo e inserte un extremo en el transmisor;
(2) Gire el interruptor de selección de funciones del transmisor a la posición "línea de búsqueda" y la luz indicadora de la línea de búsqueda parpadeará, indicando que el transmisor está funcionando normalmente;
(3) Presione el botón del receptor hacia abajo para abrir el receptor y use la sonda del receptor para consultar el cable objetivo deseado; (Compare el tamaño del sonido "bip" y el brillo de la luz indicadora de señal.La línea que emite el sonido de "bip" más fuerte y la luz indicadora más brillante es la línea objetivo a buscar).

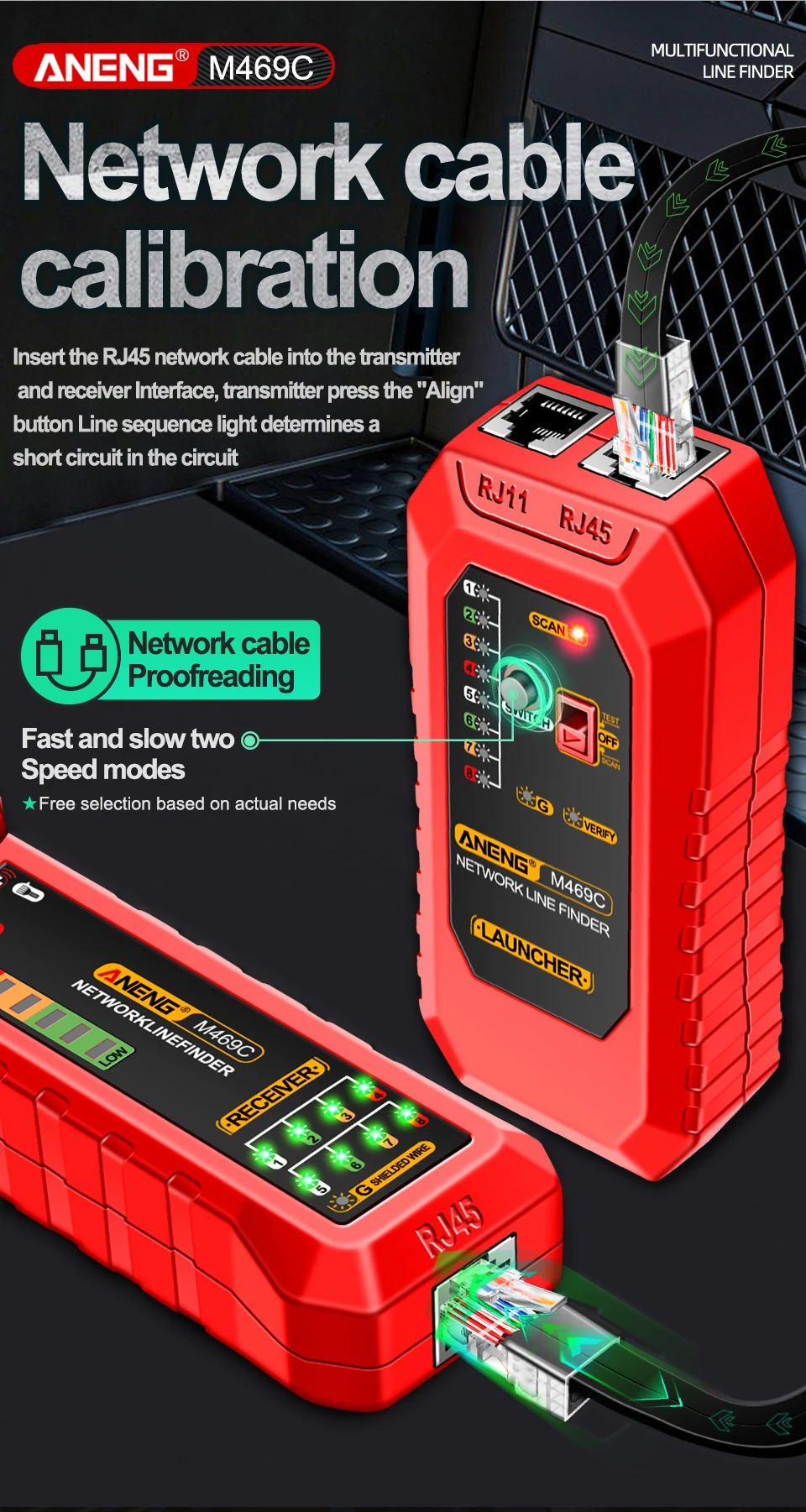

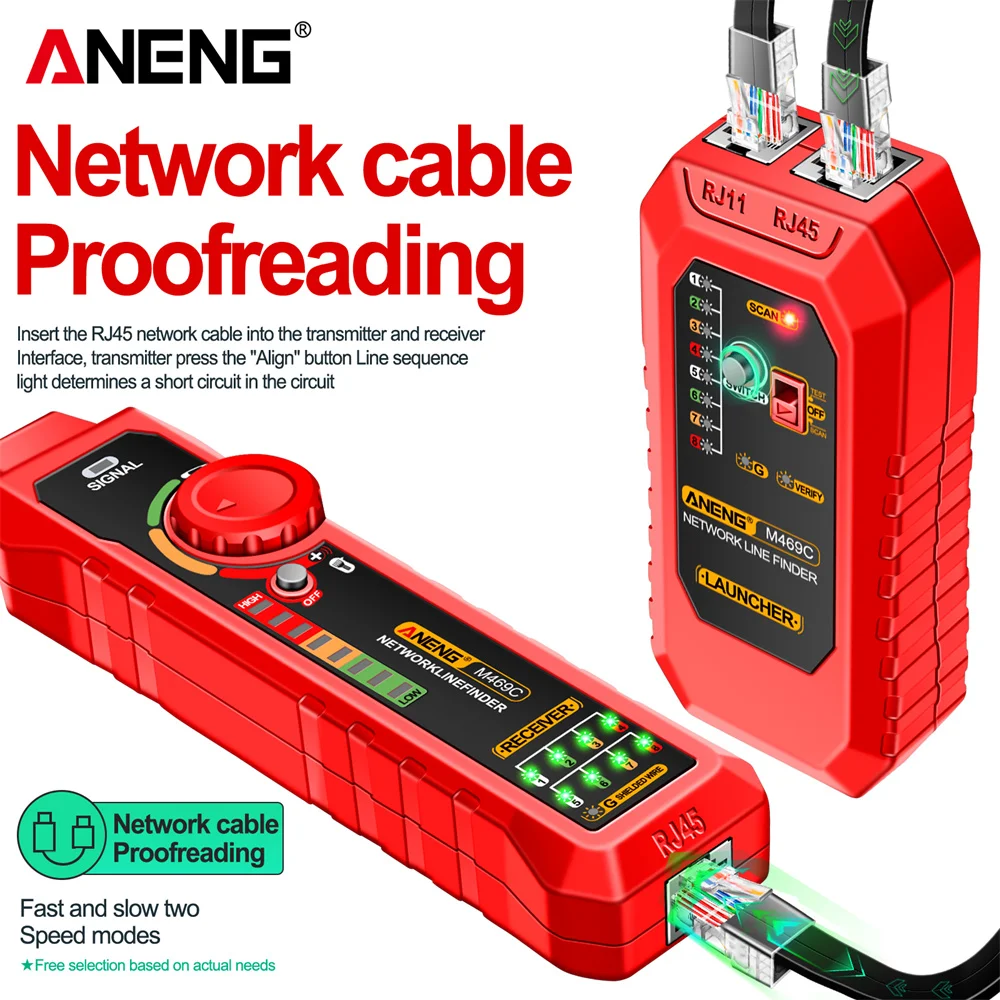

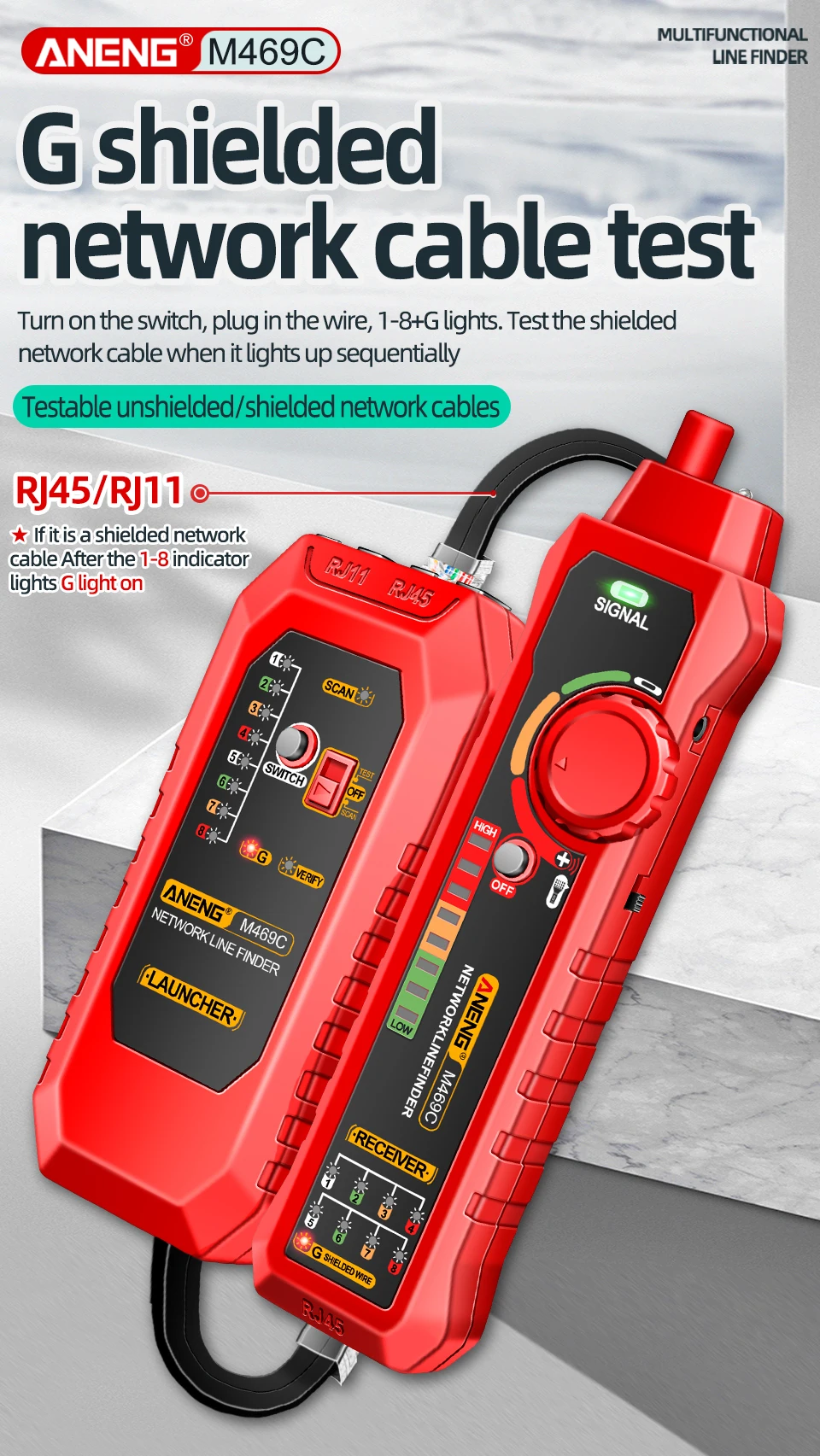

4. Función del equipo del campus del cable de red

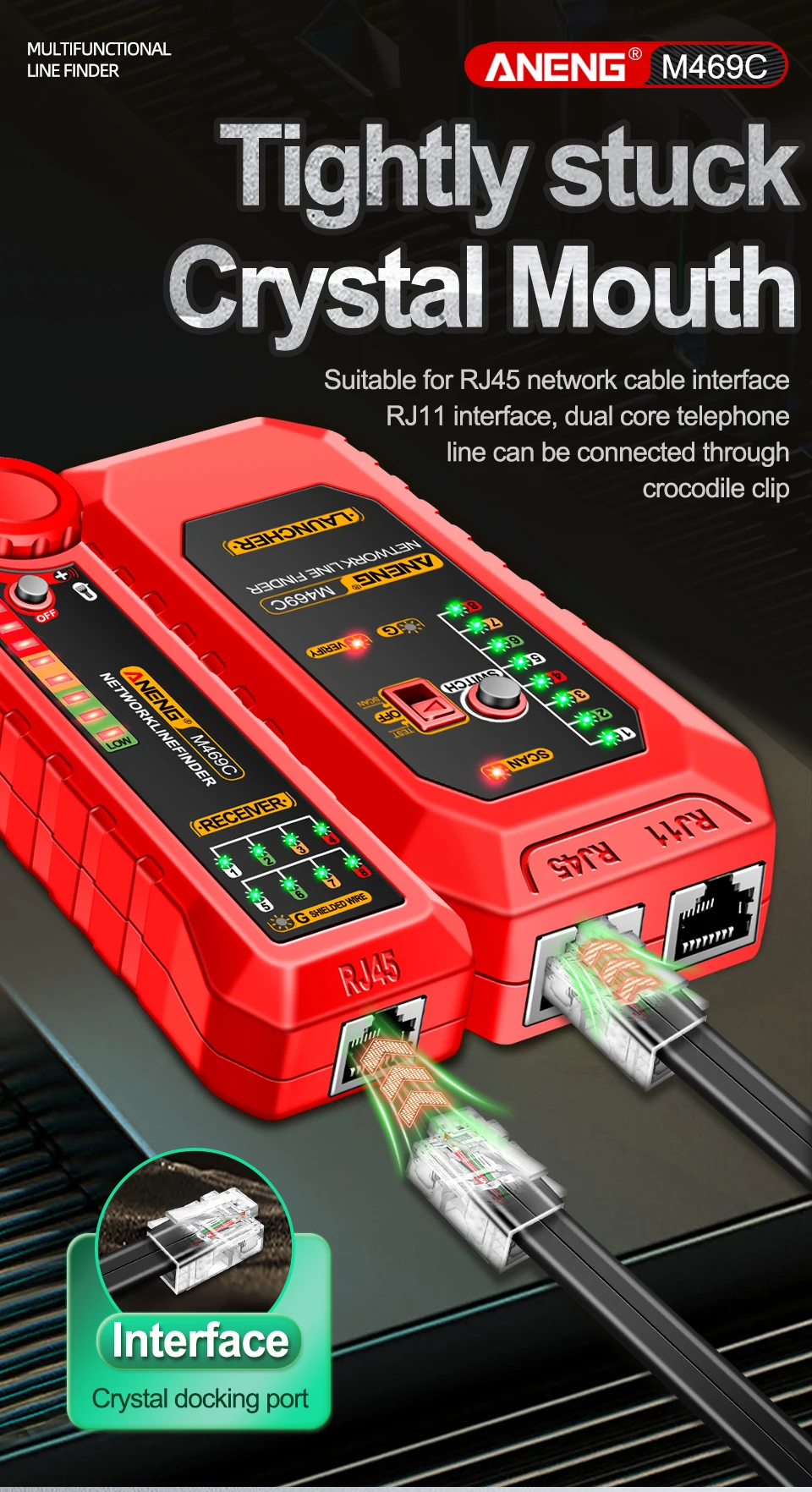

(1) Inserte los conectores RJ45 en ambos extremos del cable de red que se va a probar en las interfaces correspondientes del transmisor y el receptor;
(2) Gire el interruptor de selección de funciones del transmisor a la posición "Línea a línea" y la luz de secuencia de línea parpadeará, indicando que el transmisor está funcionando normalmente;
(3) Determine las características de cortocircuitos, circuitos abiertos, circuitos abiertos y luces cruzadas basadas en 18 luces de secuencia de líneas;
(4) Durante el proceso de prueba, puede tocar ligeramente el botón del interruptor de función para cambiar entre velocidades rápidas y lentas.(Utilizando el método de escaneo automático para pruebas rápidas, pruebas de cables de par trenzado 1, 2, 4, 5, 7, 8, G uno por uno (par) y distinguiendo cuál (par) está fuera de servicio, en cortocircuito, o circuito abierto).

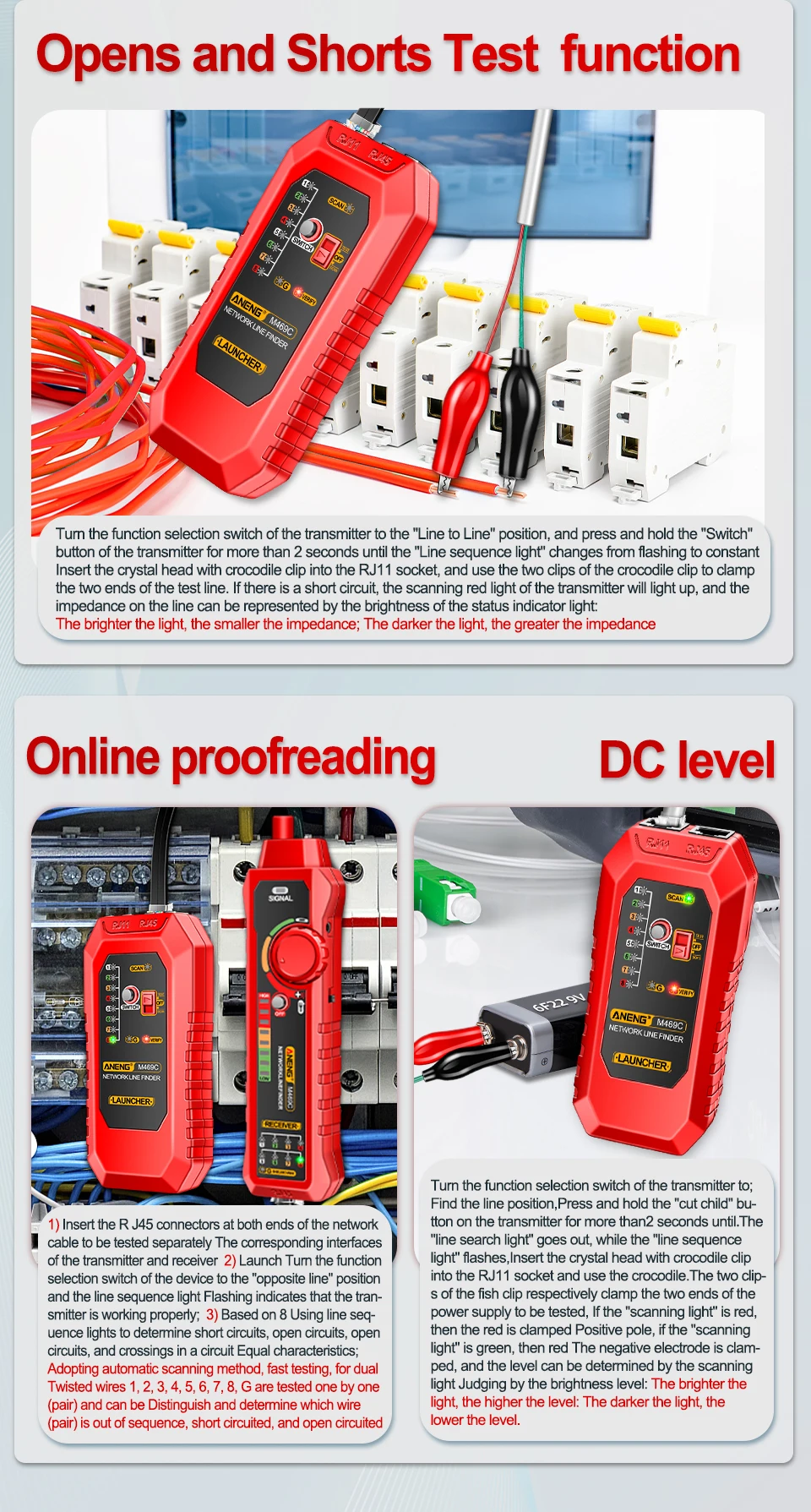

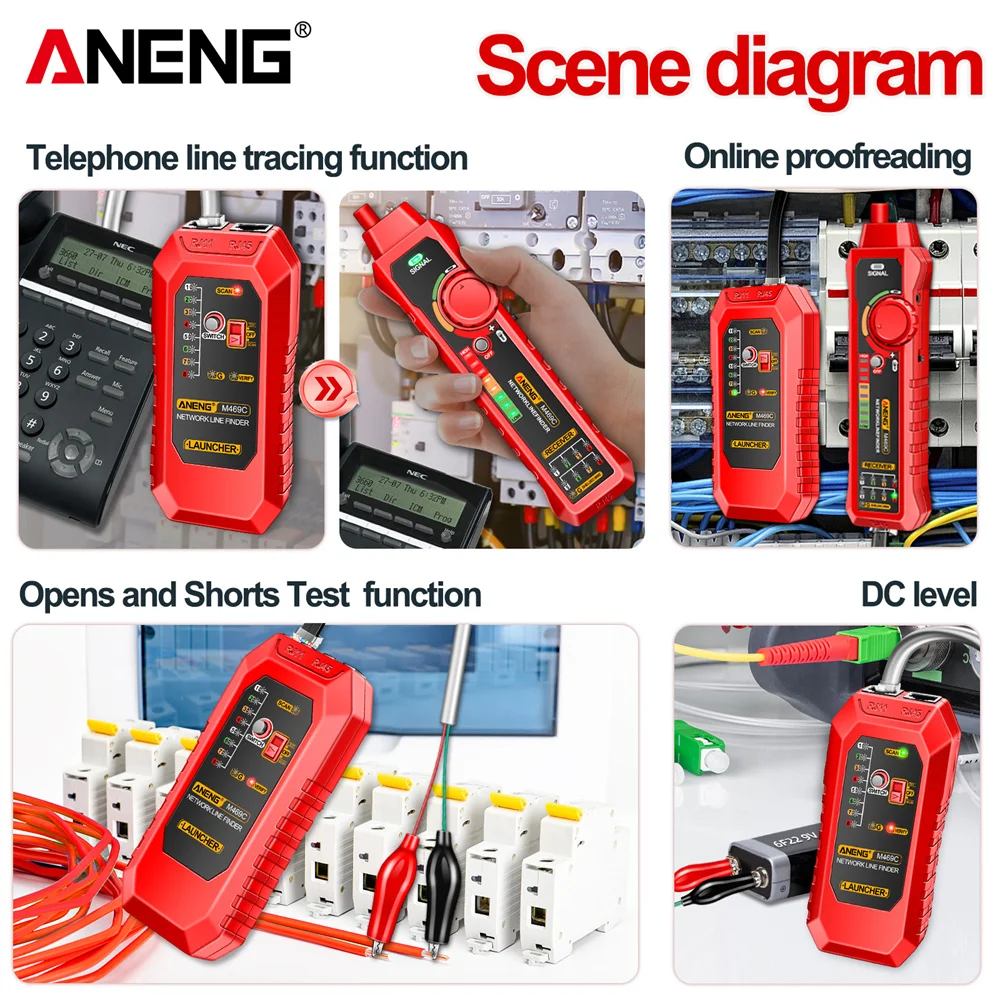

5 、 Función de prueba de circuito abierto y cortocircuito
Gire el interruptor de selección de funciones del transmisor a la posición "Línea a línea" y presione y mantenga presionado el botón "Interruptor" del transmisor durante más de 2 segundos hasta que la "luz de secuencia de línea" pase de parpadear a constante.Inserte la cabeza de cristal con una pinza de cocodrilo en el zócalo RJ11 y use los dos clips de la pinza de cocodrilo para sujetar los dos extremos de la línea de prueba.Si hay un cortocircuito, la luz roja de escaneo del transmisor se iluminará y la impedancia en la línea puede ser representada por el brillo de la luz indicadora de estado: cuanto más brillante sea la luz, menor será la impedancia;Cuanto más oscura sea la luz, mayor será la impedancia.

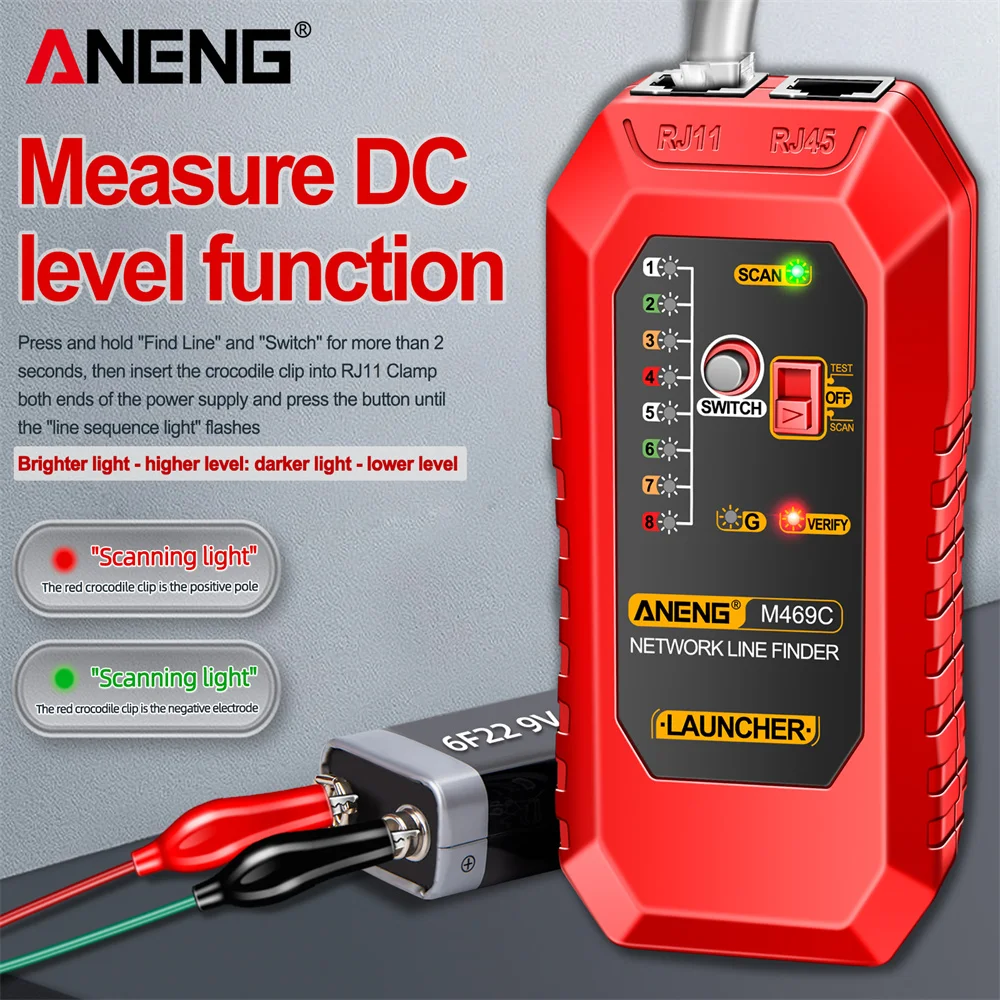

6. Función de prueba de nivel CC
Gire el interruptor de selección de funciones del transmisor a la posición "recuentración de línea" y presione y mantenga presionado el botón "interruptor" del transmisor durante más de 2 segundos hasta que la "luz de búsqueda de línea" se apague y la "luz de secuencia de línea" parpadee.Inserte la cabeza de cristal con una pinza de cocodrilo en el zócalo RJ11 y use los dos clips de la pinza de cocodrilo para sujetar los dos extremos de la fuente de alimentación de prueba.Si la "luz de escaneo" es roja, el polo positivo se sujeta con el rojo.Si la "luz de escaneo" es verde, el polo negativo se sujeta con el rojo.El nivel puede determinarse por el brillo de la "luz de escaneo": cuanto más brillante sea la luz, mayor será el nivel; Cuanto más oscura es la luz, menor será el nivel.
7 、 Función de aviso de bajo voltaje
Cuando el interruptor de selección de funciones del transmisor se gira a la posición de búsqueda de línea, si el voltaje de la batería es inferior a 6 V, la luz "escaneo" y la luz "secuencia de línea" del transmisor parpadearán simultáneamente, recordando al usuario que reemplace la batería.

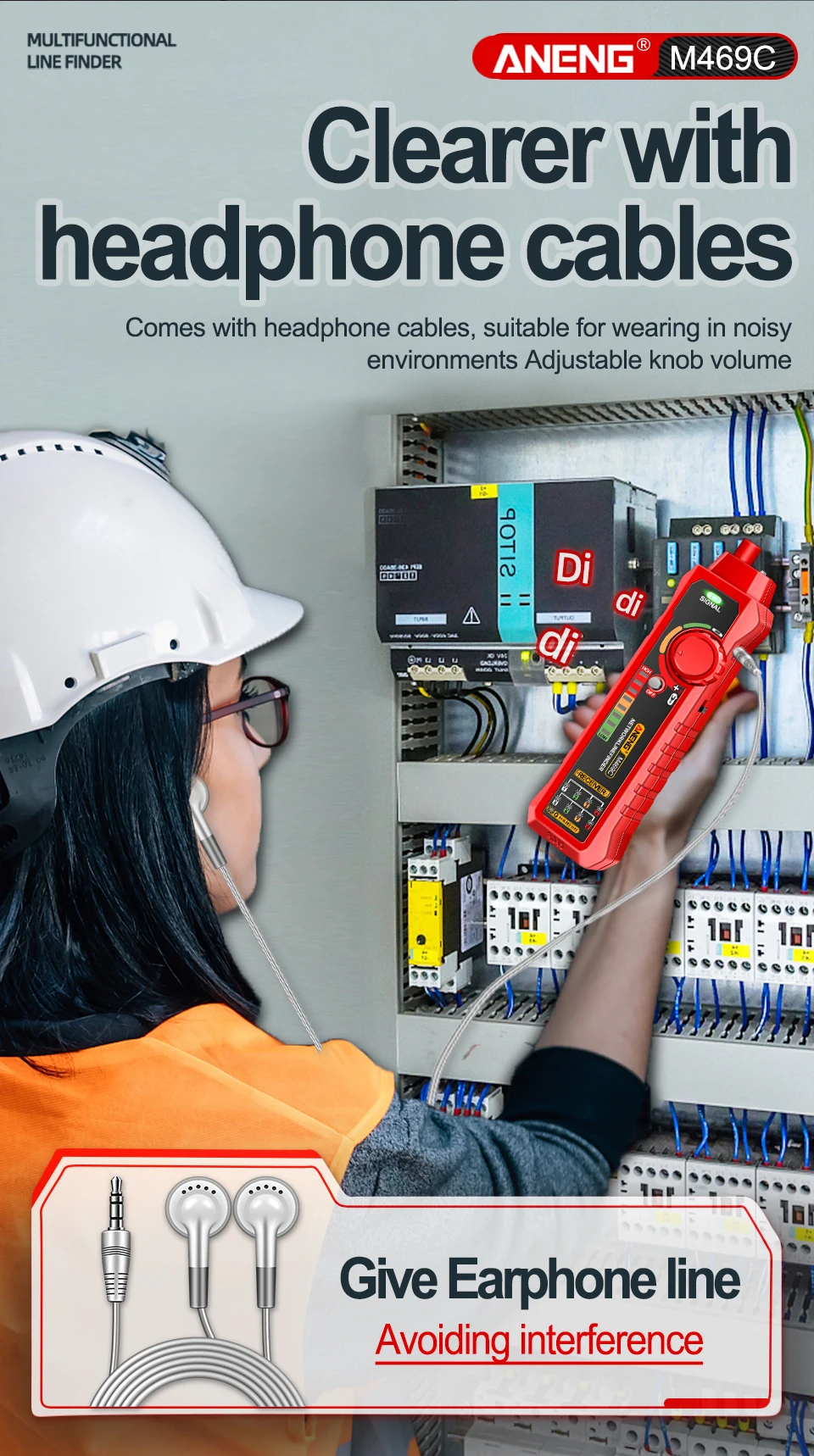

8 、 Función de auriculares
En entornos ruidosos, se pueden insertar auriculares para su funcionamiento para evitar interferencias externas.

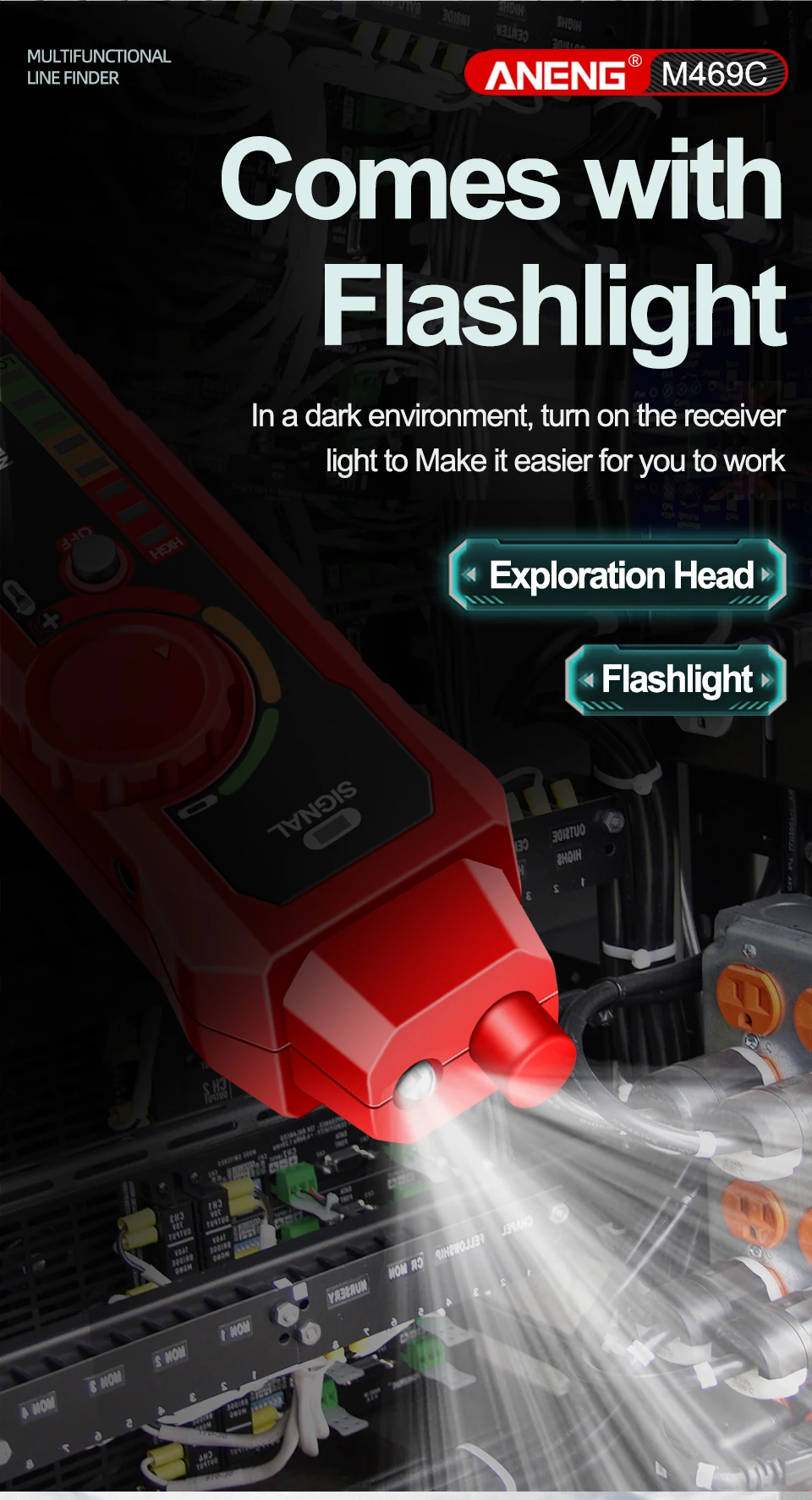

9、 Función de iluminación
En ambientes oscuros o con poca luz, puede alternar el interruptor de iluminación hacia arriba para encender las luces, lo que le resultará conveniente continuar trabajando como de costumbre.

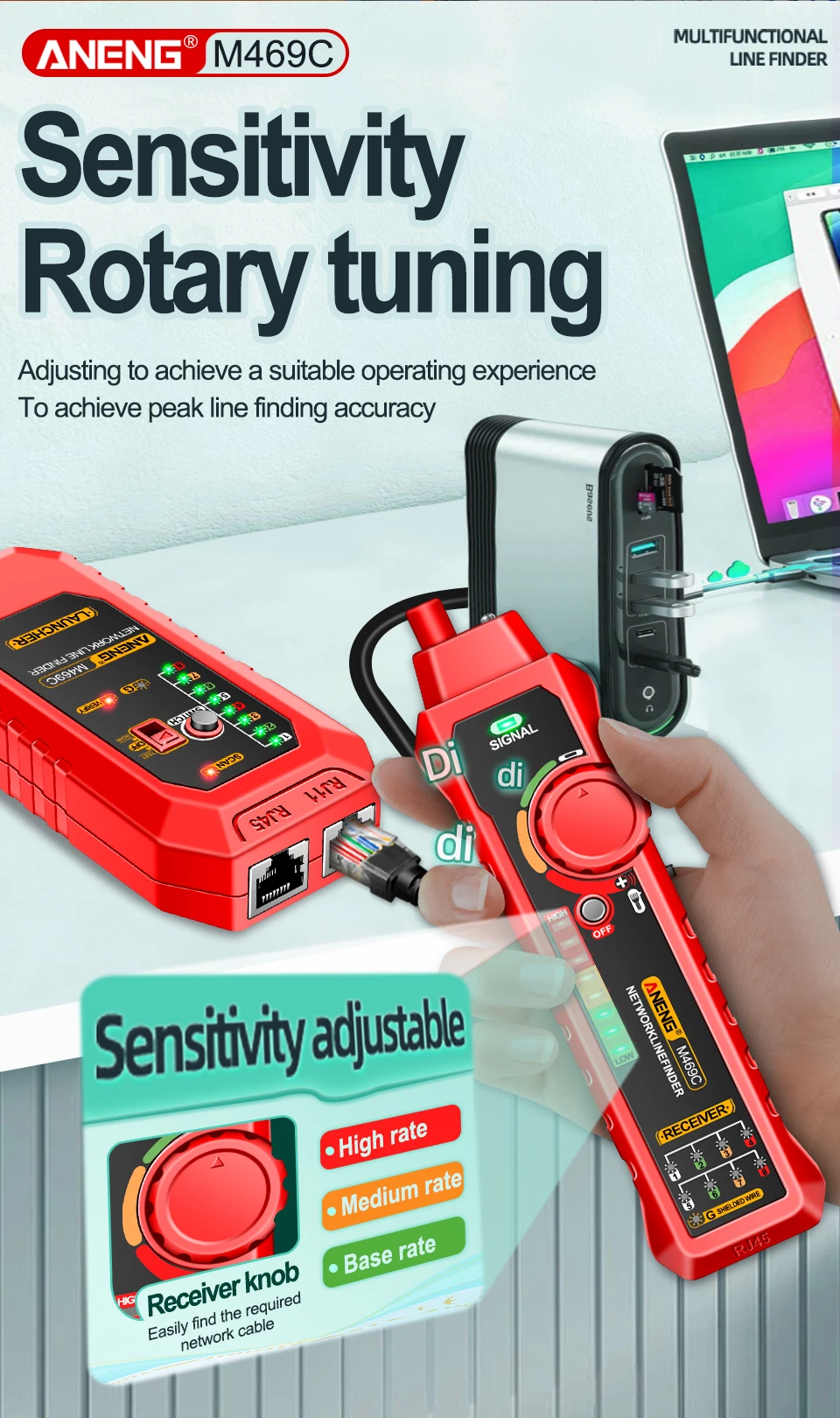

10 、 Función de sensibilidad ajustable
Al buscar una línea, puede girar la perilla de ajuste en el receptor hasta que las ocho luces indicadoras de intensidad se enciendan hasta el nivel de sonido apropiado.
11 、 Ahorro de energía
Apagado automático retardado.Después de aproximadamente 1 hora de inicio, el transmisor buscador de líneas entrará automáticamente en estado de apagado.

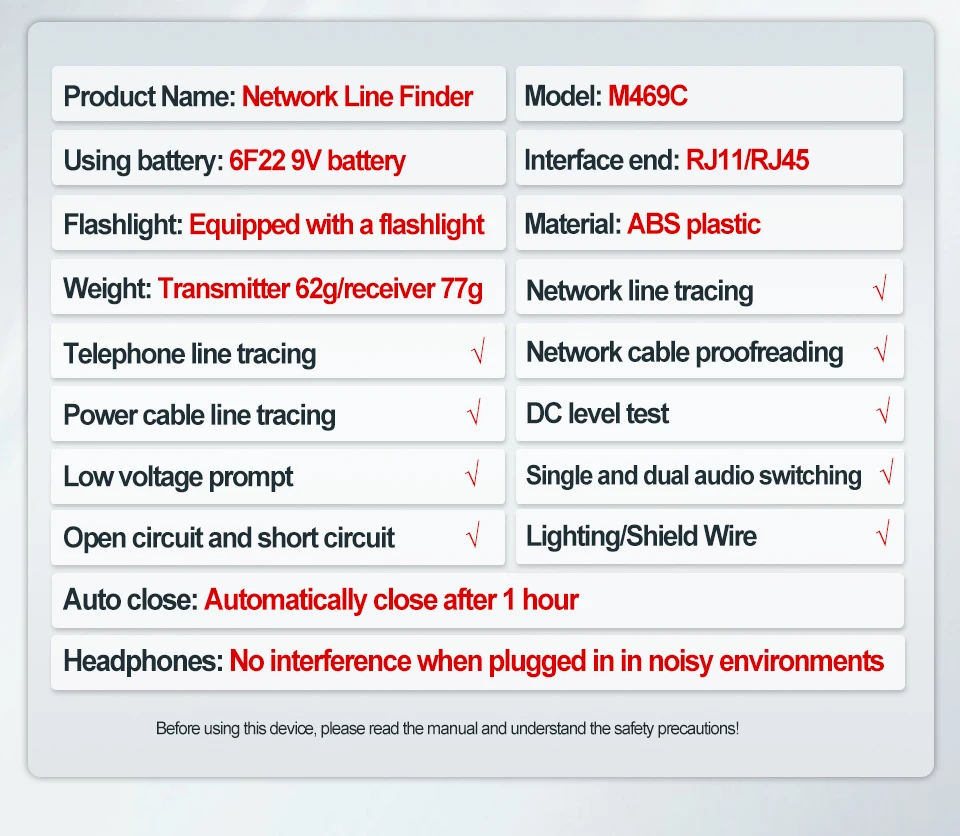

Especificación:
Nombre del producto
Buscador de líneas de red
Modelo
M469C
Usando batería
Batería 6F22 de 9V
Extremo de interfaz
RJ11/RJ45
Linterna
Equipado con una linterna
Material
Plástico ABS

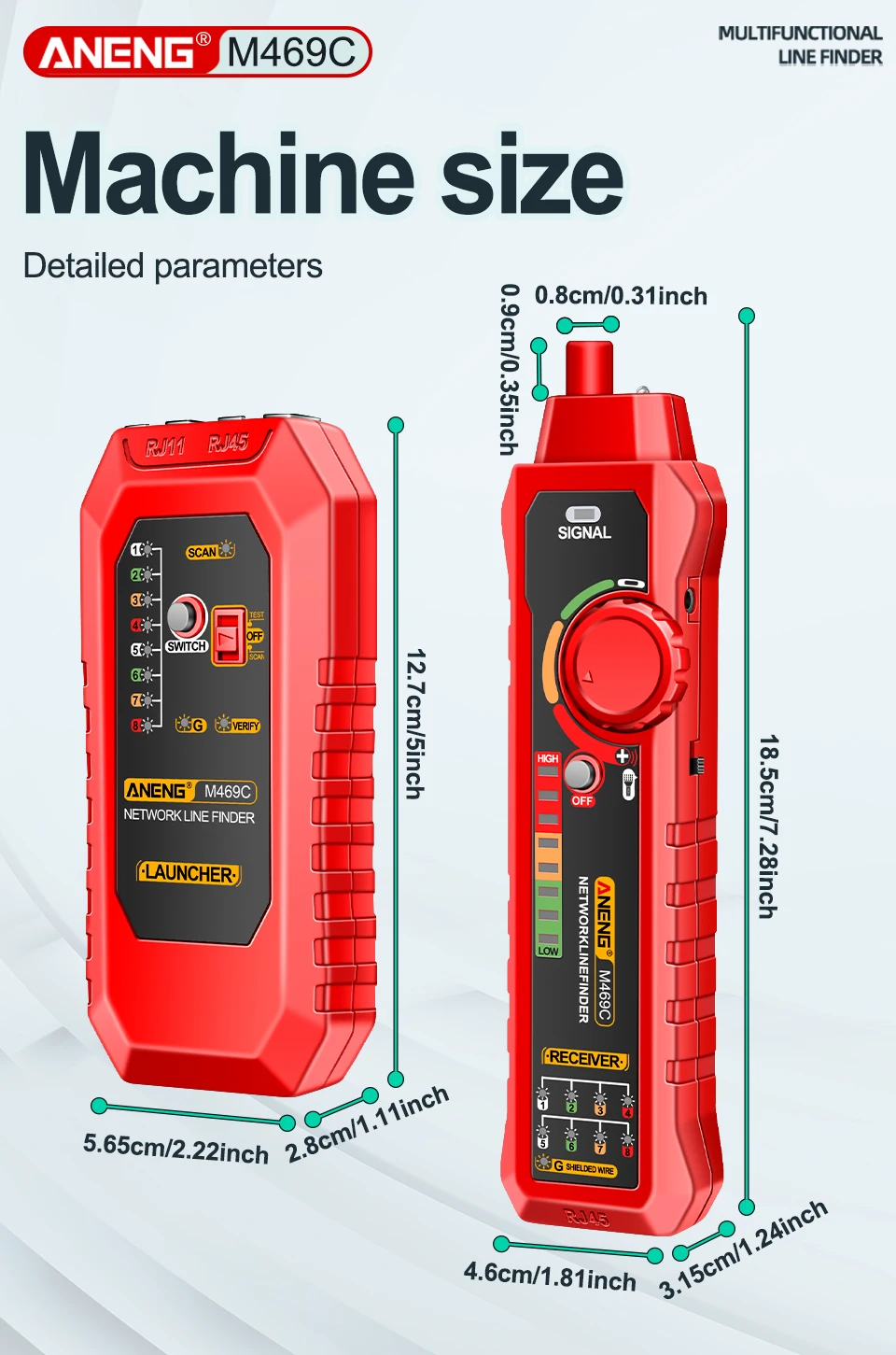

Peso
Transmisor 62g/receptor 77g

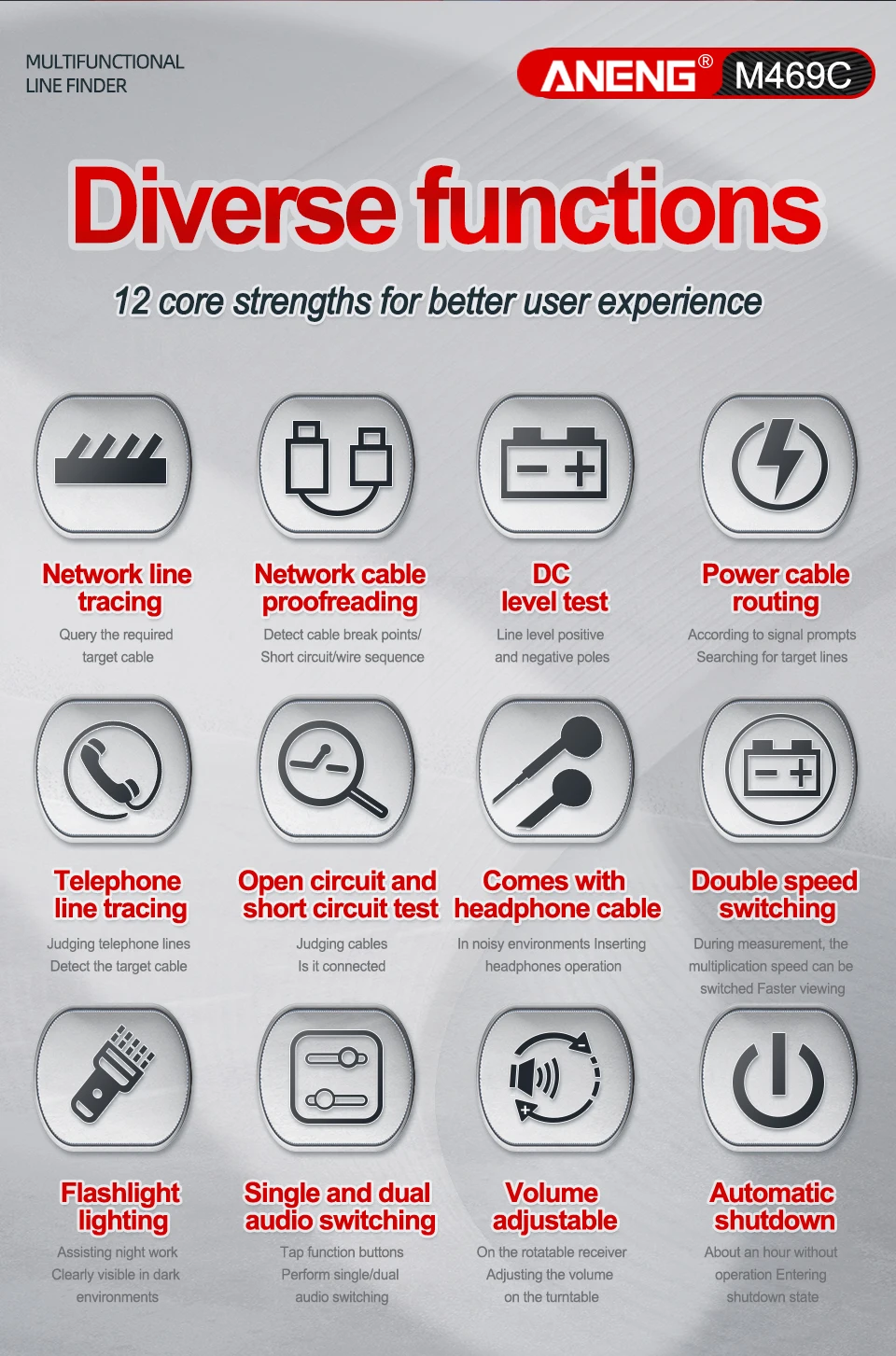

Rastreamiento de líneas de red
√
Seguimiento de líneas telefónicas
√
Revisão de cables de red
√
Rastreamiento de línea de cable de alimentación
√
Prueba de nivel CC
√
Aviso de bajo voltaje
√
Conmutación de audio simple y doble
√
Circuito abierto y cortocircuito
√
Cable de iluminación/escudo
√
Cierre automático
Cierra automáticamente después de 1 hora
Auriculares
Sin interferencias cuando se conecta en entornos ruidosos

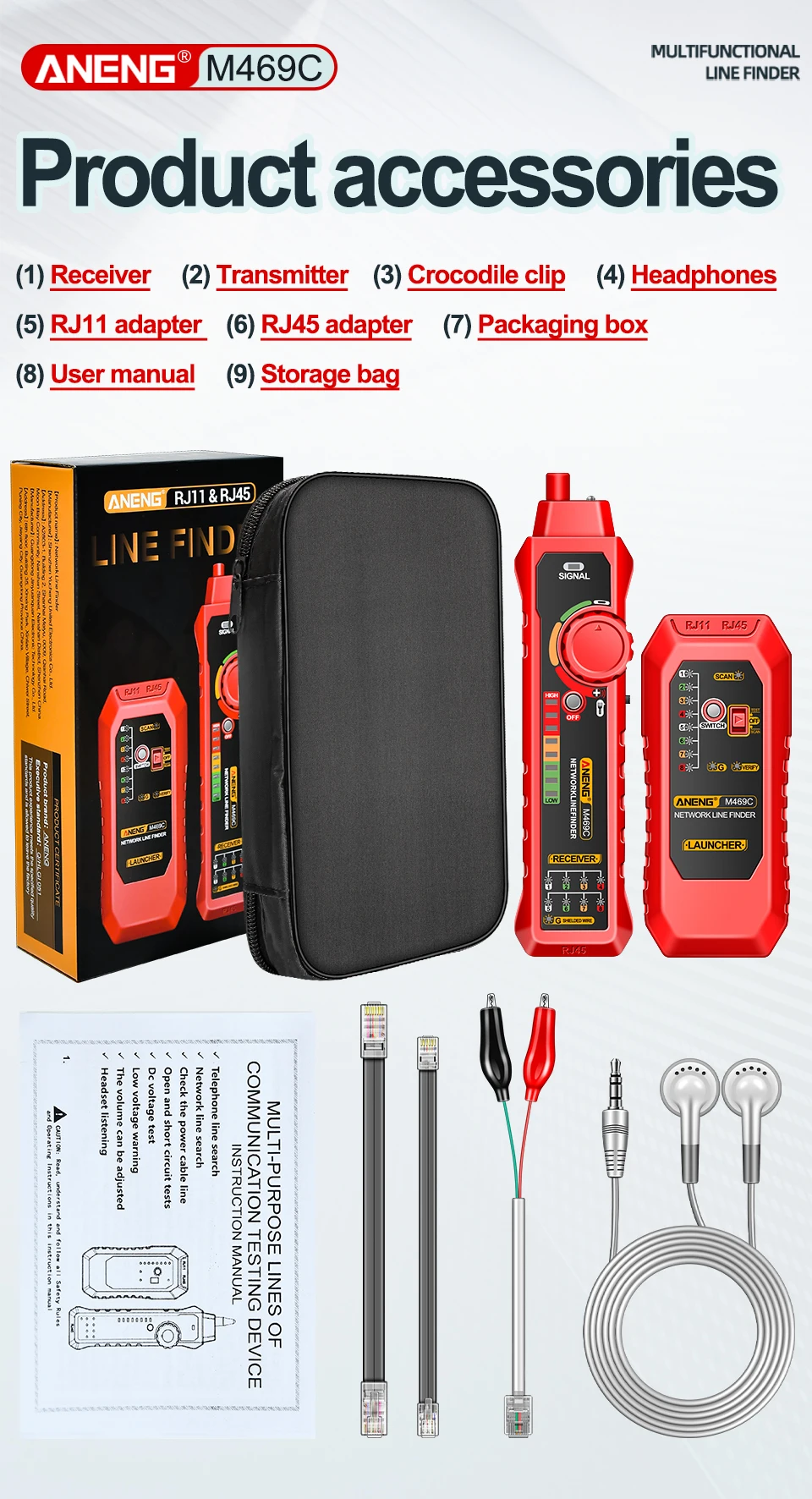

El paquete incluye: (sin batería)
1 * receptor
1 * transmisor
1 * pinza de cocodrilo
1 * auriculares
1 * adaptador RJ11
1 * adaptador RJ45
1 * caja de embalaje
1 * Manual de usuario
1 * bolsa de almacenamiento
