Descripción

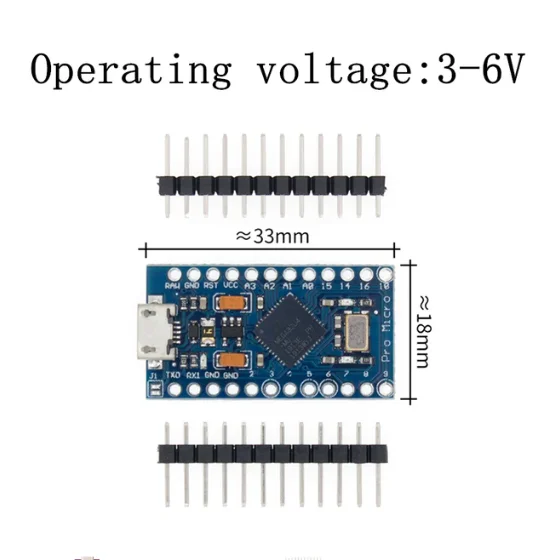

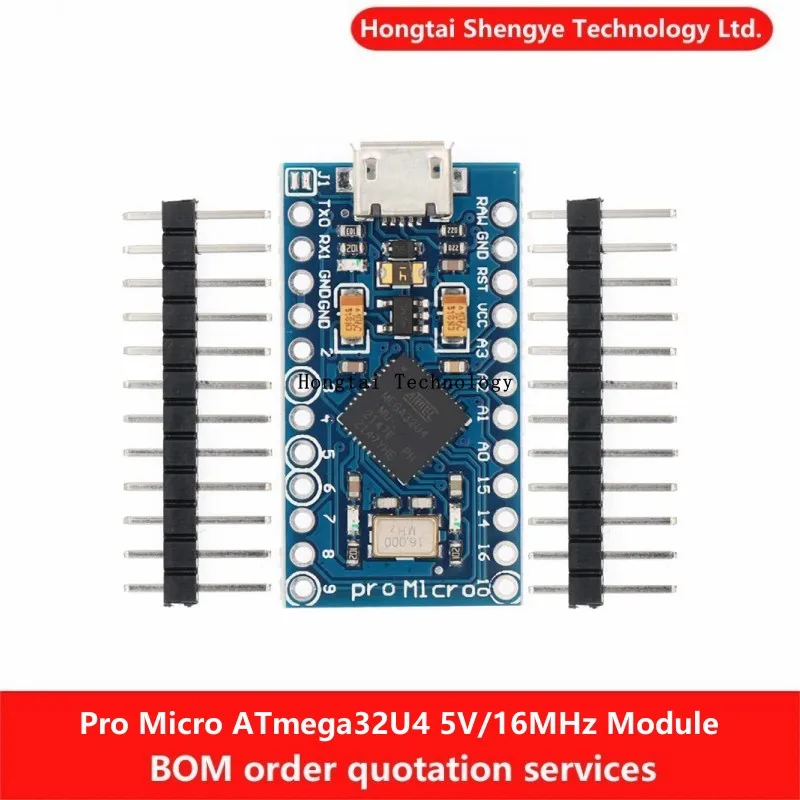

Pro Micro es similar al Pro Mini excepto con un ATmega32U4 integrado.
El transceptor USB dentro del 32U4 nos permite agregar
Conectividad USB integrada y complacer con una voluminosa interfaz USB externa.
Esta pequeña pequeña placa funciona todo para los trucos de Arduino con los que estás familiarizado:
4 canales de ADC de 10 bits, 5 pines PWM, 12 DIO y
Conexiones serie de hardware Rx y Tx.Funcionando a 16MHz y 5V,
Esta placa le recordará muchas de sus otras placas favoritas compatibles con Arduino, pero este pequeño puede ir a casi cualquier lugar.
Hay un regulador de voltaje a bordo para que pueda aceptar voltaje de hasta 6 V (tablero azul)/15 V (tablero morado).
Si suministra energía no regulada a la placa, asegúrese de conectarla al pin "RAW" y no a VCC.
Esta última revisión corrige el error de seda de la última versión del tablero para que el pin 14 quede correctamente etiquetado.
También agregamos un fusible PTC y protección de diodo al circuito de alimentación y corregimos el circuito LED RX y TX.
Características:
ATMega 32U4 funcionando a 5V/16MHz
Compatible con Arduino IDE v1.0.1
Conector MINI USB integrado para programación
4 pines ADC de 10 bits
12 x E/S digitales (5 son compatibles con PWM)
Conexiones en serie de hardware Rx y Tx
¡Nuestro más pequeño para placa compatible con Arduino en el momento!
