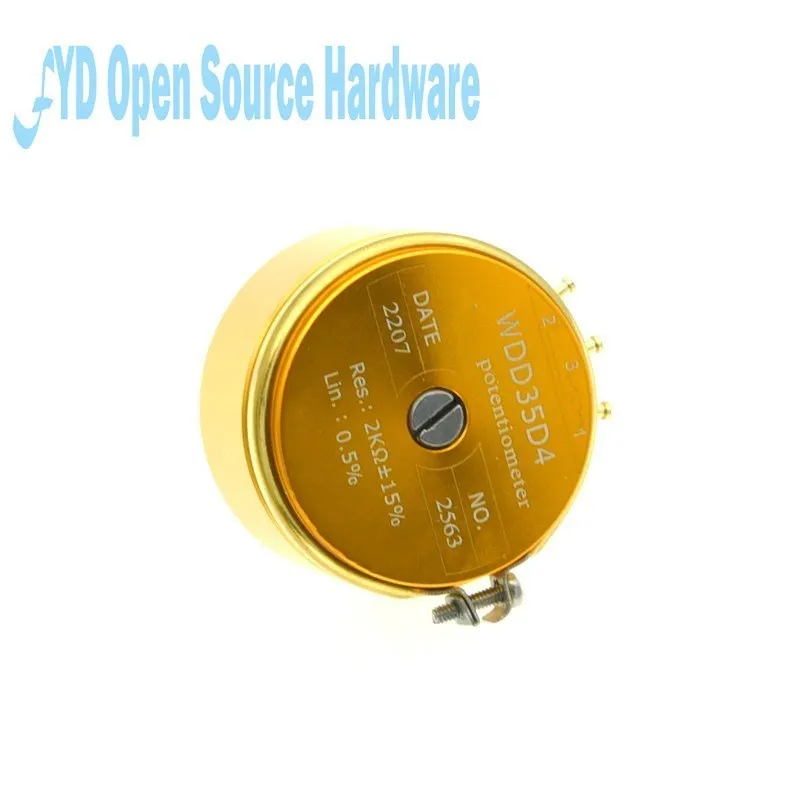

Descripción
Descripción general:
El sensor de desplazamiento angular de plástico conductor es un sensor de desplazamiento con una relación lineal entre la salida de voltaje y el ángulo de rotación del eje.Se caracteriza por su alta precisión, larga vida útil y buena suavidad de salida.
El sensor de desplazamiento angular adopta el principio de un divisor de resistencia.Se conecta un voltaje CC constante a través del riel de resistencia.La salida se obtiene mediante el movimiento del cepillo en el riel.El voltaje de salida es lineal con el desplazamiento.El índice es expresado por linealidad.Cuanto más pequeño, mayor será la precisión.El sensor de desplazamiento realizado según el principio del divisor de resistencia puede reducir el requisito de precisión de la resistencia total del riel, reducir los requisitos del sensor para el uso de condiciones ambientales y mejorar la precisión de la señal de salida del sensor.

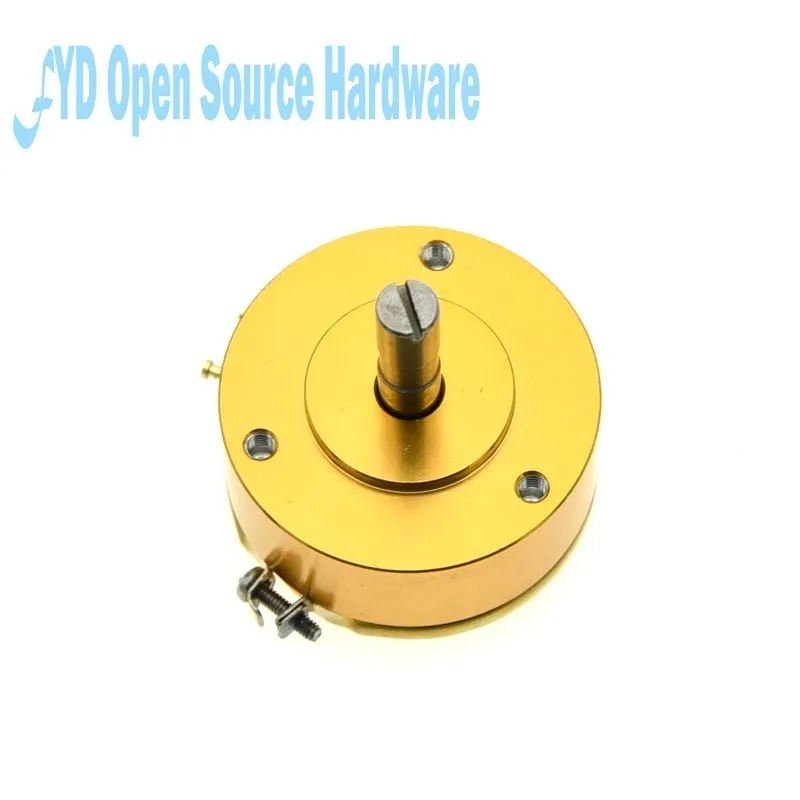

La estructura del sensor de desplazamiento angular se compone principalmente de un sustrato plástico conductor, un cepillo, un eje seguidor, una carcasa y similares.
El sensor de desplazamiento angular tiene varios tipos, como unidad simple y unidad doble.La señal eléctrica generalmente se saca en forma de terminal.
Instalación:

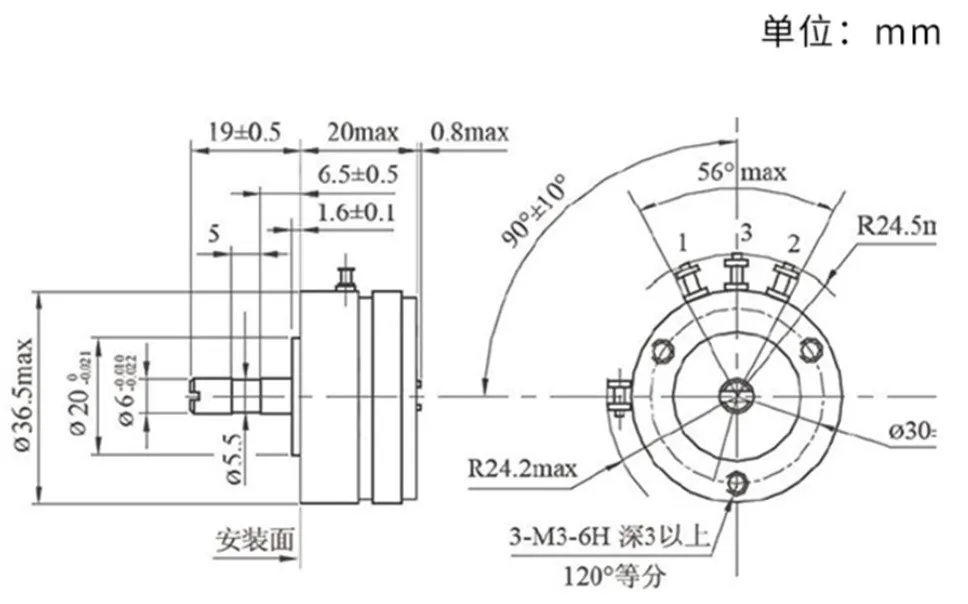

1.El sensor de desplazamiento diagonal se coloca por su propio casquillo de montaje, se fija a la placa de metal con tornillos y luego se conecta al centro del cuerpo giratorio;

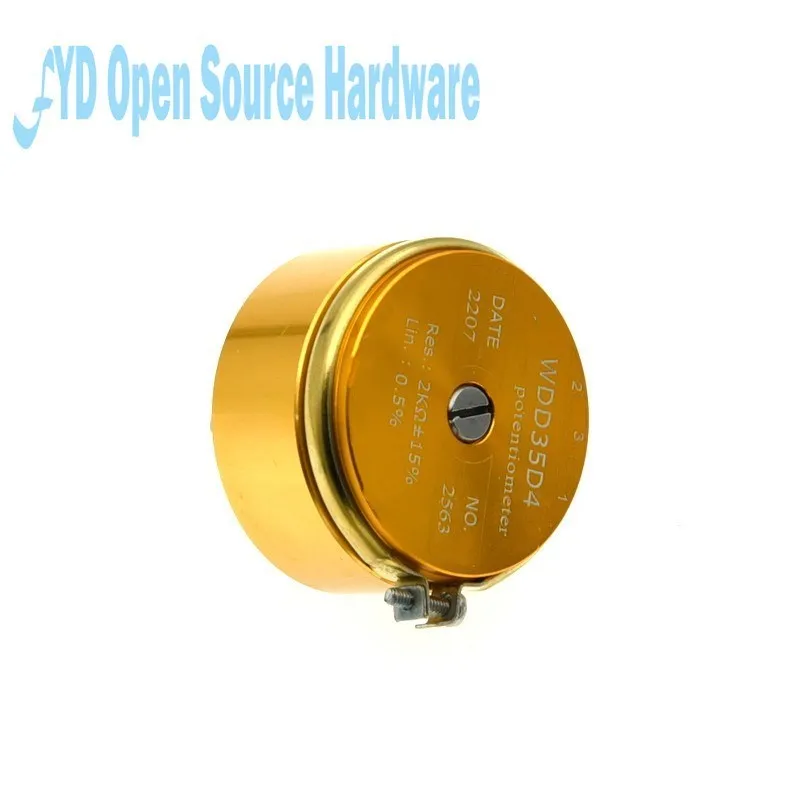

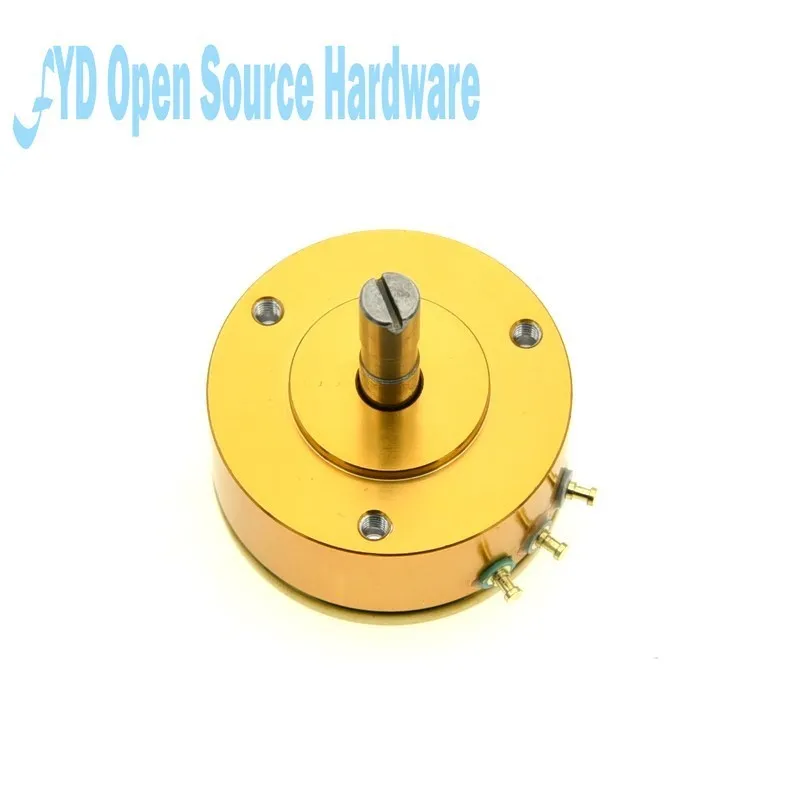

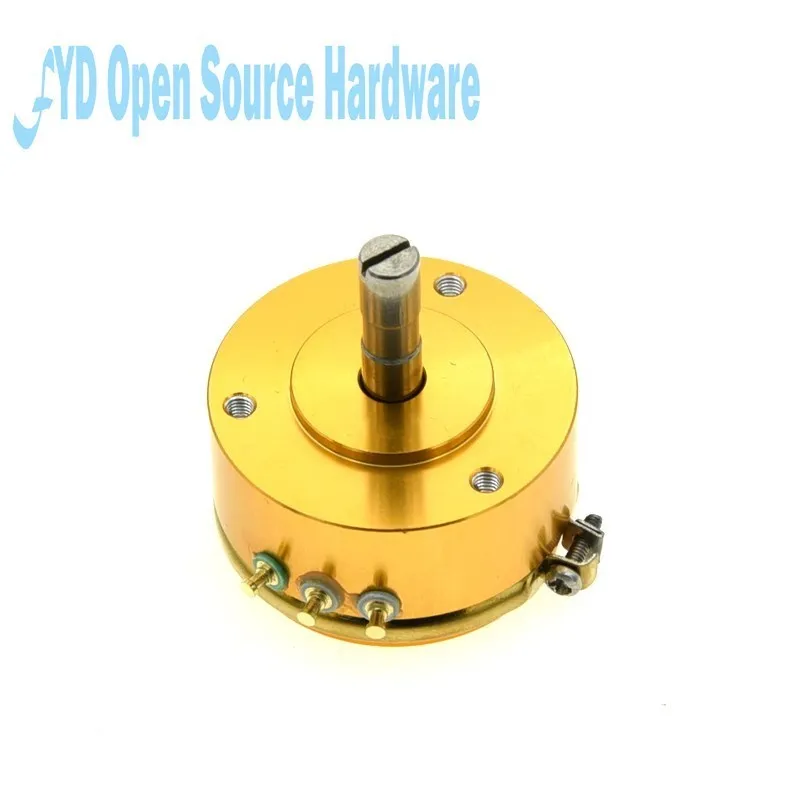

2.Para el cableado del sensor de desplazamiento angular, consulte el diagrama de cableado en el sensor (donde “1”=fase cero del sensor, “3”=entrada del sensor, “2”=salida del sensor) y el conector está marcado con 1, 2 3, correspondiente al esquema;La serie de bombeo medio tiene cuatro terminales, el cableado específico para ver la tabla de tallas del modelo correspondiente.
3.La entrada y salida del sensor de desplazamiento angular son señales analógicas de voltaje CC y el voltaje de salida está determinado por el voltaje de entrada (por ejemplo, entrada de 5 V, la salida de todo el rango es: 0-5 V;entrada 10V, la salida de todo el rango es: 0-10V, y así sucesivamente).
Asuntos que requieren atención:
1.El sensor de desplazamiento angular no debe desmontarse ni modificarse antes de la instalación (incluido arrancar la marca, procesar el eje y la carcasa, aflojar el clavo, girar la posición del anillo de fijación, etc.).Durante el proceso de instalación, el sensor de desplazamiento angular debe manipularse con cuidado para evitar daños al terminal;
2. Cuando el sensor de desplazamiento angular está conectado a la línea, debe estar estrictamente de acuerdo con el diagrama esquemático del sensor.Estrictamente prohibido prestar especial atención al extremo "2" para acceder al voltaje de entrada; de lo contrario, quemar el sensor;
3. Se recomienda que la corriente a través del potenciómetro sea de 2 mA, el máximo no supera 1 mA;
4.El cableado externo del sensor de desplazamiento angular debe soldarse a la ranura de la cintura en el extremo principal y no debe soldarse a la parte superior del extremo del cable.Al soldar, se debe utilizar un ferromo de no más de 45 W y el tiempo de soldadura debe ser inferior a 5 S.Al soldar y no enfriar, no se debe tirar del cable para evitar que se saque o incluso se caiga el extremo delantero.Al soldar, use fundente y aceite para soldar lo menos posible, y el tiempo debe ser corto para evitar que el vapor del fundente entre en el potenciómetro a través del extremo del cable (verde), lo que provocará que se deposite el vapor en la superficie del elemento resistivo después enfriamiento para provocar que la resistencia al ruido equivalente se deteriore o incluso se abra;
5.Se debe evitar el ataque del sensor de desplazamiento angular por disolventes y gases corrosivos.Evite que virutas de metal u otro polvo entre en el sensor de desplazamiento angular;
6. Cuando el sensor de desplazamiento angular esté energizado, tenga cuidado de no utilizar el bloqueo eléctrico y el engranaje de corriente del multímetro para medir el voltaje del potenciómetro;
Especificaciones del producto
Resistencia estándar
1kΩ,2kΩ,5kΩ,10kΩ
Tolerancia de resistencia total (%)
±15
Recorrido eléctrico teórico (°)
345°±2°
Viaje mecánico (°)
360°()
Clasificación de potencia (W, at70°C)
2W(70°C)
Coeficiente de temperatura de resistencia.
≤0.04%/°C
Resistencia de aislamiento (M Ω)
≥1000M Ω(500VDC)
Rigidez dieléctrica (v)
500 V (RMS CA) 1 min
Salida suave (%)
≤0.05
Rango de temperatura de funcionamiento (°C )
-55°C+125°C
Esperanza de vida rotacional
50x106
Par de arranque (mN.m)
≤1
A prueba de frío
90%RH240h R≤10%
Vibración
R≤±2%
Impacto
R≤±2%
