Resistencia
Descripción
Características:

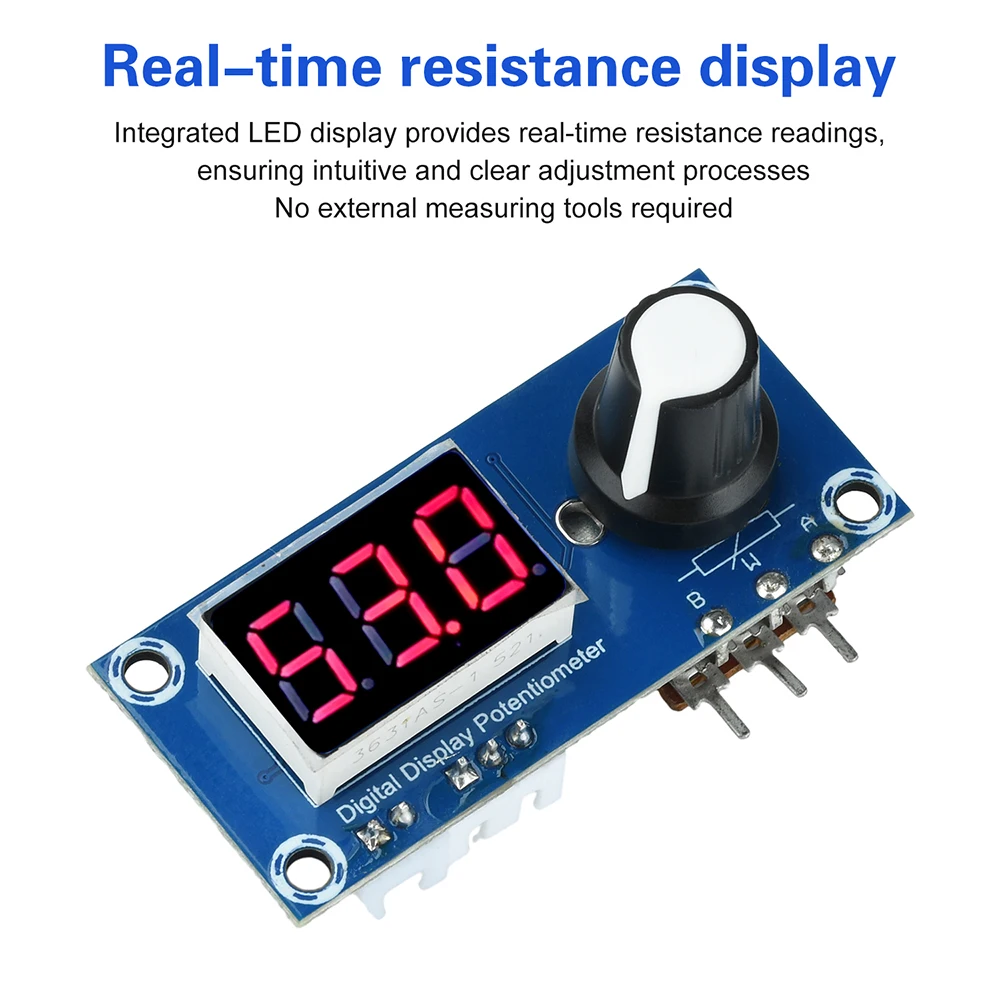

1.El tubo digital integrado muestra el valor de resistencia en tiempo real y el proceso de ajuste es intuitivo y claro, sin necesidad de herramientas de medición externas.
2.Admite selección de resistencia múltiple 5K/10K/20K, adecuada para varios escenarios de aplicación de circuitos.
3.Adoptando la operación de la perilla, la eficiencia de ajuste del equilibrio y la lectura precisa de los parámetros.

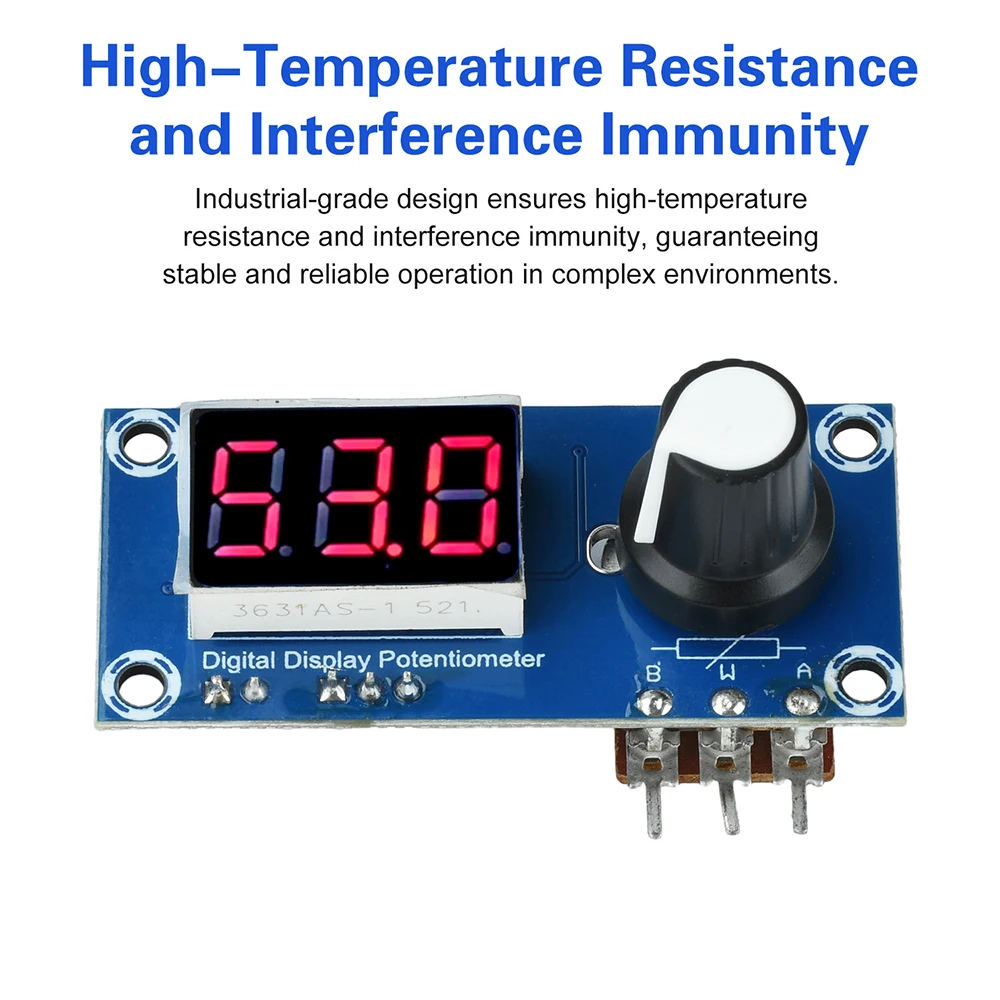

4.El diseño de grado industrial es resistente a altas temperaturas e interferencias, lo que garantiza un funcionamiento estable y confiable en entornos complejos.

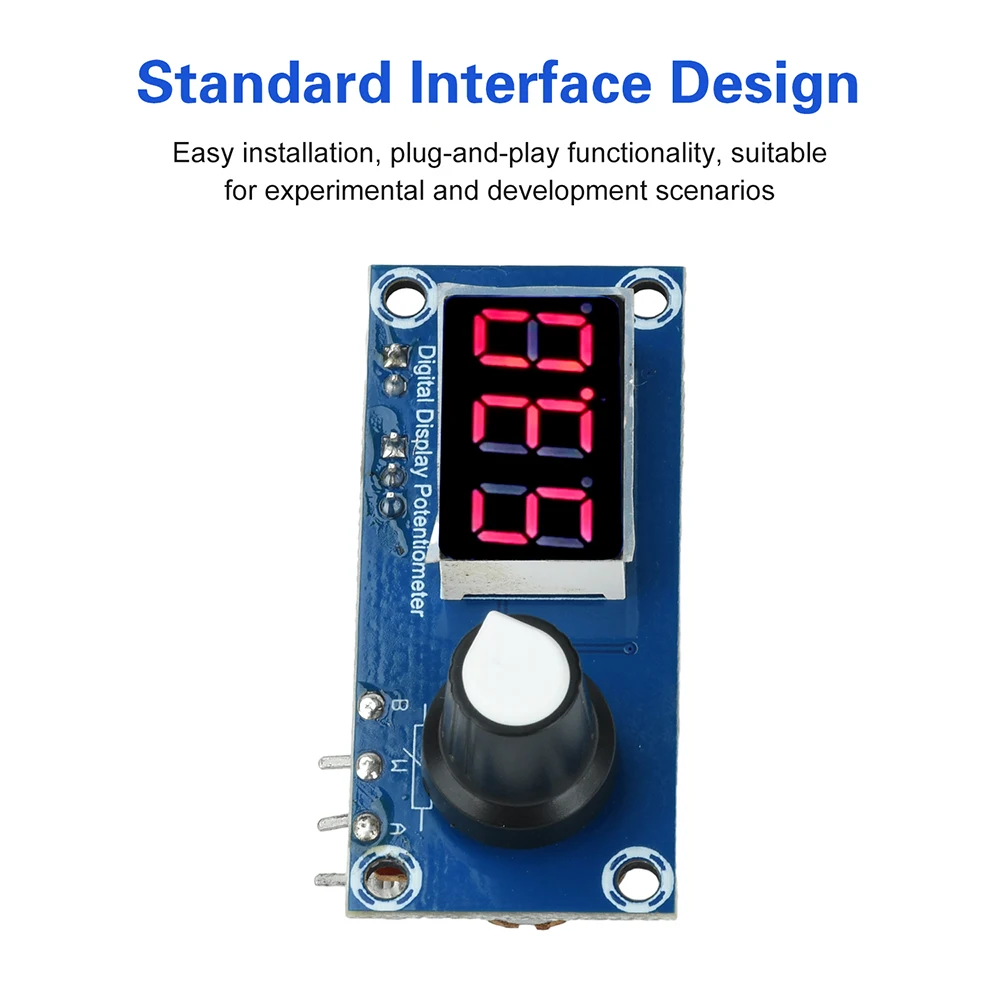

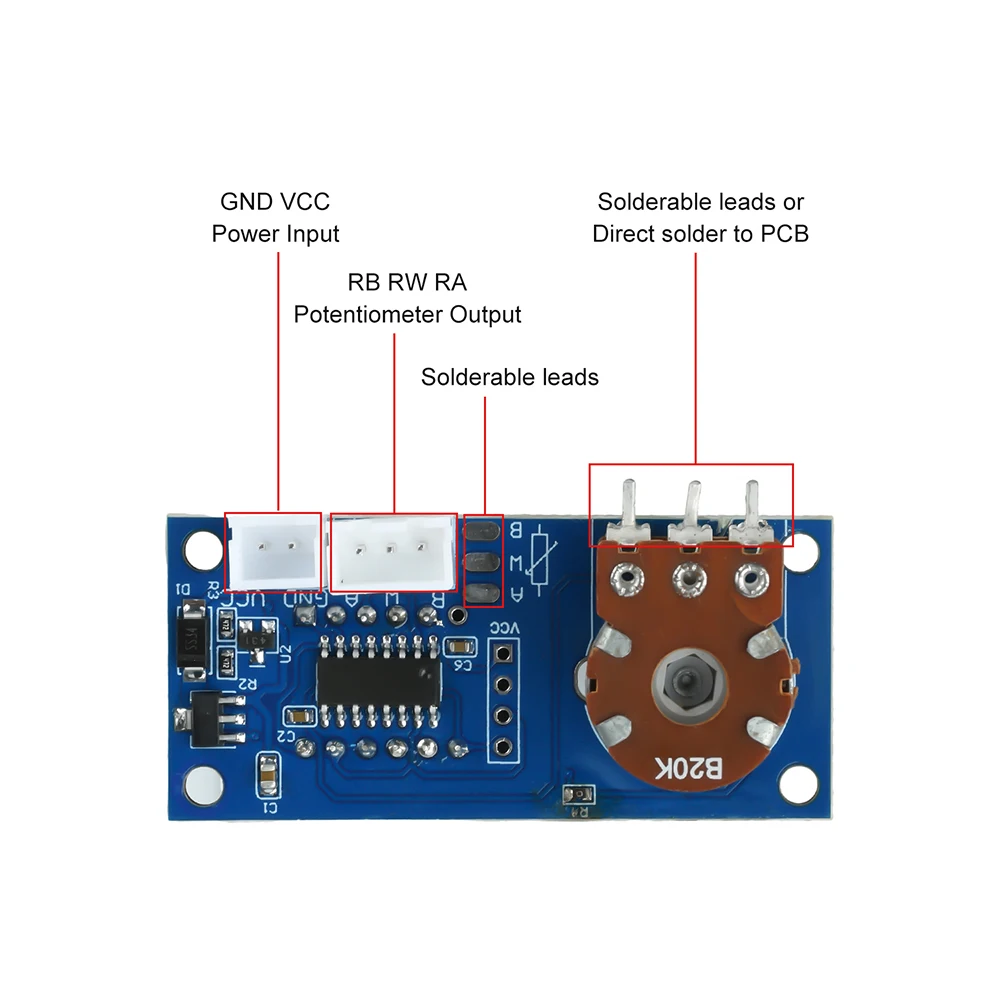

5.Diseño de interfaz estándar, fácil instalación, plug and play, adecuado para escenarios experimentales y de desarrollo.
Introducción del producto:

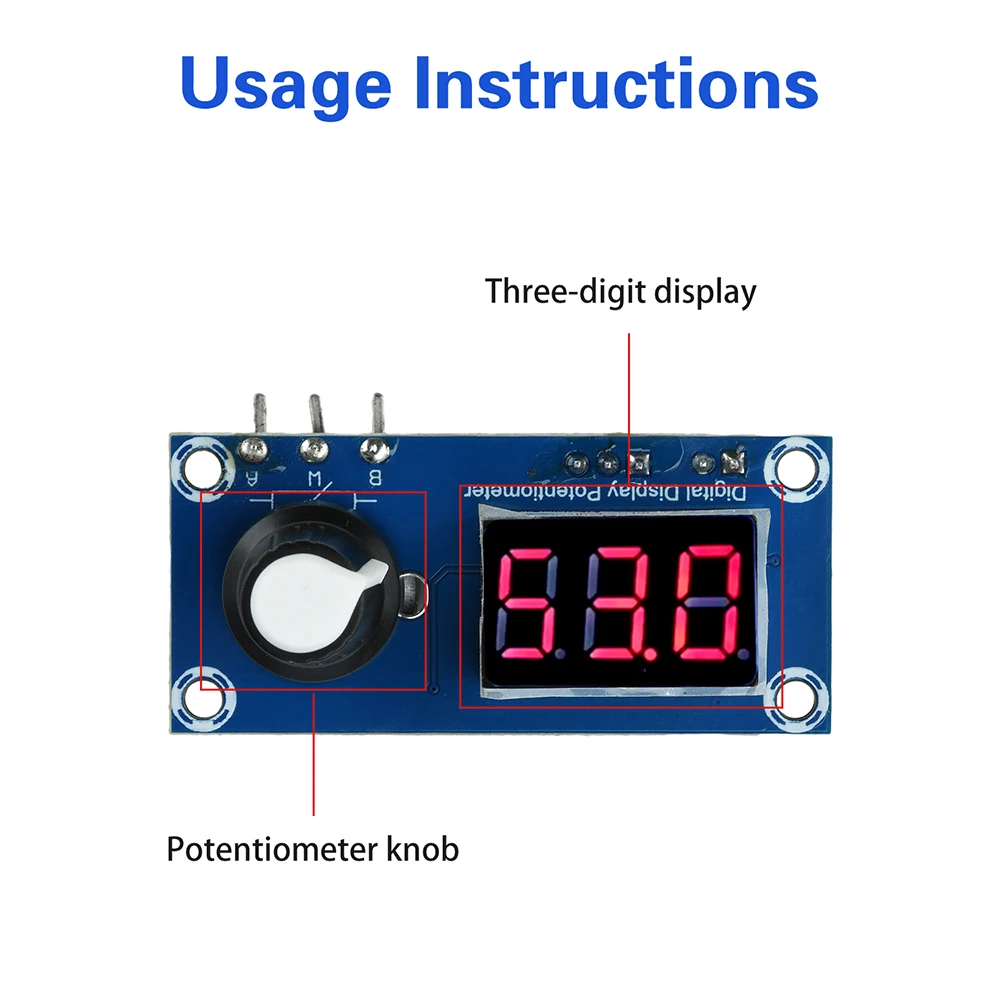

Este producto es un dispositivo de ajuste electrónico integrado con potenciómetro ajustable y función de pantalla digital.La resistencia del potenciómetro se ajusta a través de una perilla mecánica y el parámetro de resistencia actual se muestra en tiempo real con la pantalla digital.Equipado con una pantalla digital de tres dígitos, al girar la electricidad.

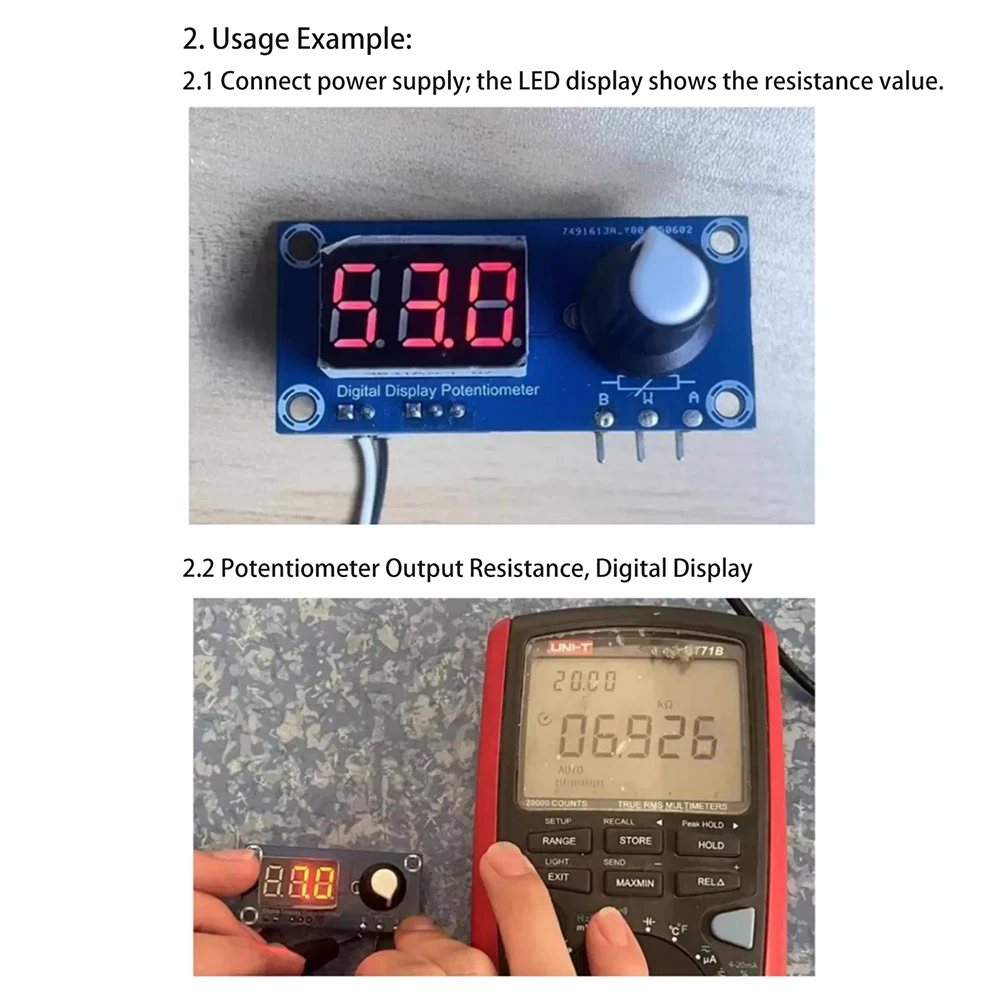

Durante el posicionamiento, el valor de resistencia actual se muestra sincrónicamente en el tubo digital de tres dígitos y el parámetro de resistencia se puede obtener intuitivamente sin necesidad de un instrumento externo, simplificando el proceso de monitoreo.Este producto está centrado en "expansión de pantalla de ajuste", lo que simplifica el proceso de ajuste y monitoreo de resistencia, y es adecuado para experimentos electrónicos, depuración de circuitos, calibración de equipos y otros escenarios.
Parámetro:
Voltaje de entrada: CC 4,5 V-36 V
Temperatura ambiental: -20~70° C
Modo de visualización: tubo digital de tres dígitos

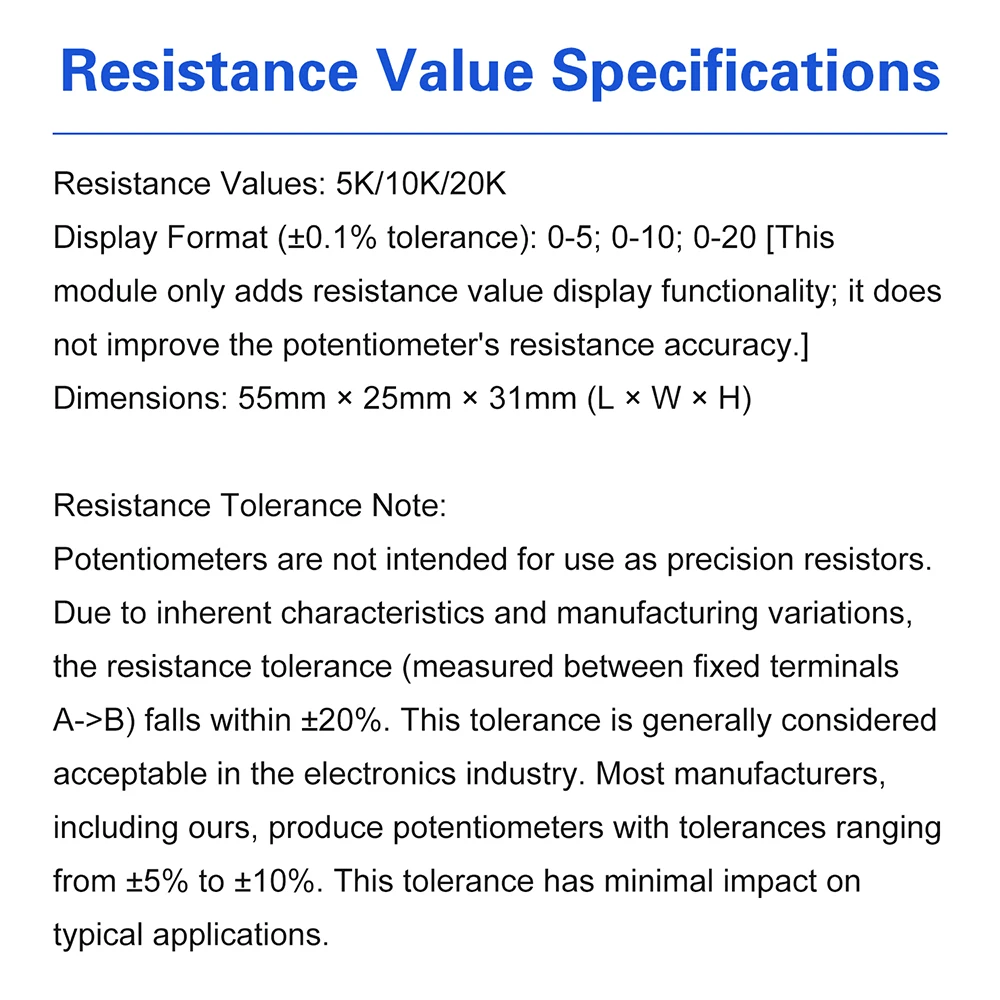

Descripción del valor de resistencia:
Resistencia: 5K/10K/20K
Formato de visualización (error ± 0,1): 0-5; 0-10; 0-20 [Este módulo solo agrega la función de mostrar los valores de resistencia, sin mejorar la precisión de los valores de resistencia del potenciómetro.]

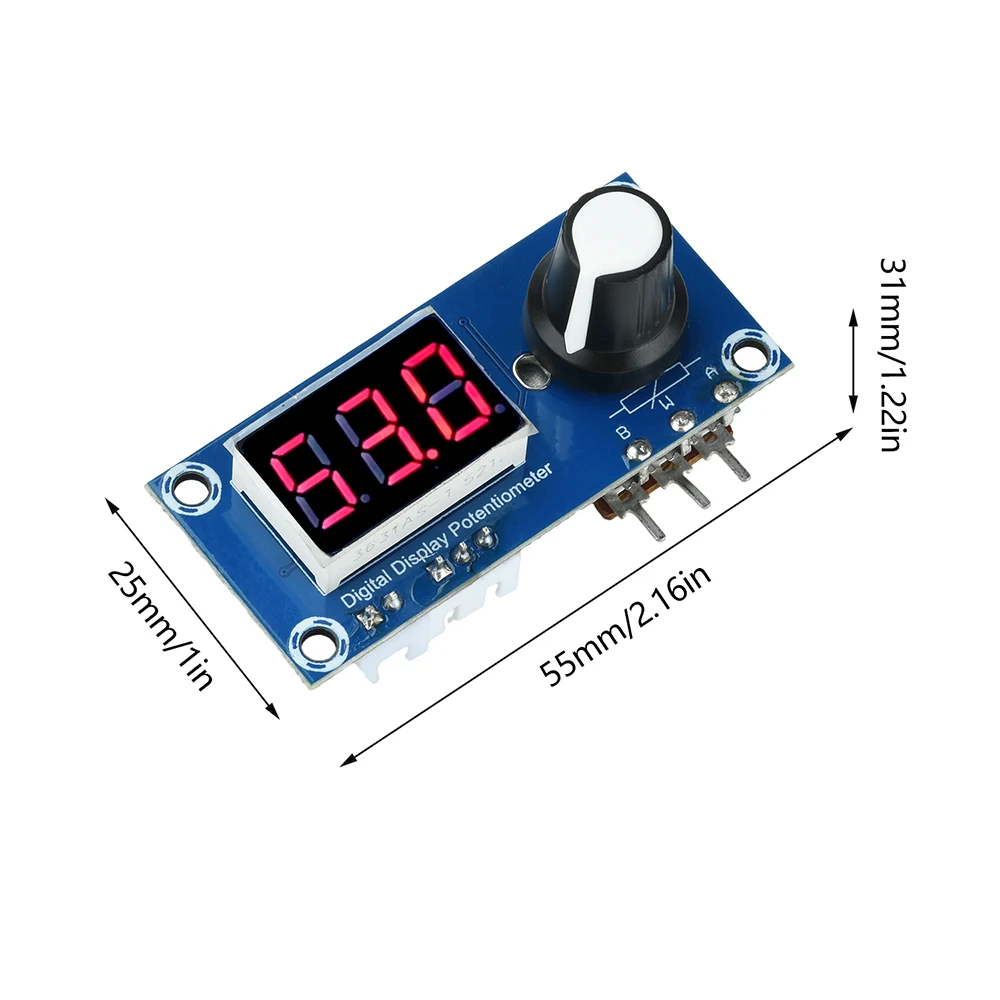

Dimensiones: 55 mm * 25 mm * 31 mm (largo * ancho * alto)
Explicación del error de resistencia:
Los potenciómetros no se pueden utilizar como resistencias de precisión.Debido a las características de los potenciómetros y errores de fabricación, el error de resistencia de los potenciómetros (refiriéndose a la distancia entre dos extremos fijos A - B) está dentro de ± 20%, lo que generalmente se considera aceptable en la industria electrónica.La mayoría de las fábricas
El error de resistencia de los potenciómetros producidos por nuestra empresa y nuestra casa está entre ± 5% y ± 10%, lo que no tiene un impacto significativo en el uso general.
Definición del potenciómetro:
Se manifiesta como resistencia variable con resistencia ajustable, suele tener tres puntos finales, a saber dos puntos finales fijos A y B, y un punto de salida deslizante W.Durante el proceso de ajuste del potenciómetro, la resistencia entre A - W y B - W es inversamente proporcional.Cuando A - W
Cuando la resistencia entre B y W aumenta, la resistencia entre B y W disminuye.Este módulo muestra valores de resistencia entre B - W.
El paquete incluye:
1 * módulo de potenciómetro digital LED
Escenario de aplicación:
1.Aprendizaje de experimentos electrónicos: en el estudio de los conceptos básicos del circuito, es posible demostrar visualmente la correlación entre los cambios de resistencia de los potenciómetros y los parámetros del circuito (como corriente y voltaje), ayudando a comprender el principio de funcionamiento de las resistencias variables y mejorar la interactividad de experimentos.
2.Depuración y calibración del circuito: Se utiliza en la etapa de desarrollo y depuración de dispositivos electrónicos, al ajustar la resistencia de los potenciómetros, combinado con los parámetros de visualización en tiempo real de los tubos digitales, puede calibrar el voltaje de polarización, el factor de amplificación, el umbral de filtrado y otros. indicadores en el circuito.Reduzca la dependencia de multímetros externos y simplifique los procesos operativos.
3.Desarrollo de proyectos electrónicos de bricolaje: adáptese a módulos de ajuste de volumen fabricados por fabricantes, controladores de brillo, circuitos de control de velocidad del motor y otros proyectos.Conecte la placa de desarrollo (como STM32) a través de conexiones de pines para lograr el ajuste manual de la resistencia y la adquisición de datos, simplificando el proceso de construcción del proyecto.
4. Configuración de parámetros del equipo: Como componente de ajuste de parámetros en instrumentos pequeños y equipos de calibración de sensores, el tubo digital proporciona retroalimentación en tiempo real sobre el valor establecido girando el potenciómetro (como umbral de alarma de temperatura, valor de disparador de presión) para mejorar la comodidad operativa.
