Parámetros del módulo:

Modelo de módulo:SZ-BT07CCCV-D1

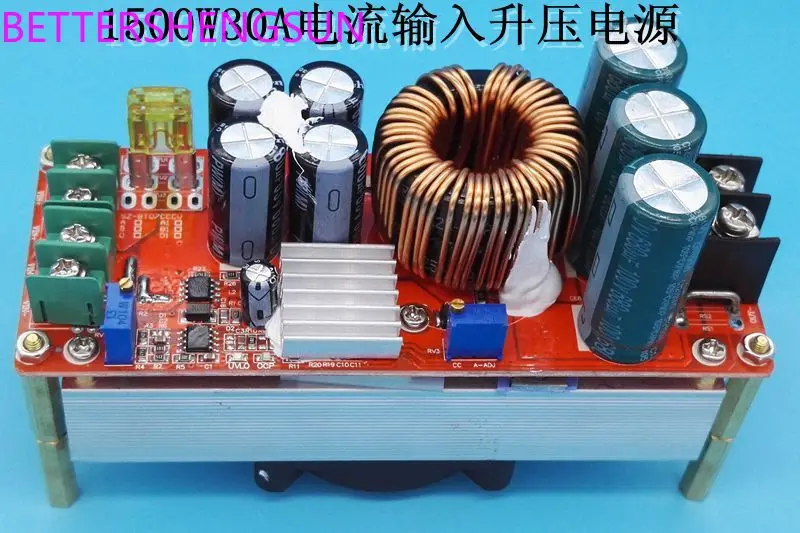

Nombre del módulo:Módulo de corriente constante boost de 1500W

Propiedades del módulo:Módulo Boost no aislado (BOOST)

Voltaje de entradaDC10-60V

Corriente de entrada:Voltaje de entrada de 10-30V, corriente máxima 30A

Voltaje de entrada 31-60V, corriente máxima 25A

Corriente DE TRABAJO estática:15mA(12V a 20V, cuanto mayor sea el voltaje de salida, mayor será la corriente estática aumentará)

Voltaje de salida:12-90V continuamente ajustable (la salida predeterminada se ajusta a 19V para el envío. Si necesita ajustarlo a otros valores de voltaje, por favor explique. Si hay un multímetro, los compradores pueden ajustarlo por sí mismos)

Salida fija de 12-90V (para clientes por lotes)

Corriente de salida:20A MAX excede 15A, fortalece la disipación de calor (relacionada con la presión diferencial de entrada y salida, cuanto mayor sea la presión diferencial, menor será la corriente de salida)

Rango de corriente constante:0.8-20A(+/-0.3A)

Ingrese la conexión anti-reversa:Sí (150A potencia MOS anti-reversa)

Protección de batería baja:Con (8-50V ajustable) Tipo de recuperación automática

Temperatura de funcionamiento-40 ~ 85 grados (fortalece la disipación de calor cuando la temperatura ambiente es demasiado alta)

Frecuencia de trabajo:150KHz

Eficiencia de conversión:92%-97% (La eficiencia está relacionada con la entrada, el voltaje de salida, la corriente y la presión diferencial. La presión diferencial es pequeña y la eficiencia es alta)

Protección contra sobrecorriente de entrada:Sí (la entrada supera los 35A, protección automática, la fuente de alimentación no aumenta)

Protección contra cortocircuitos:Con (fusible de entrada 30A) doble protección contra cortocircuitos, es más seguro de usar.

Protección de conexión inversa de entrada:Sí (150A potencia MOS tubo anti-reverso. Se puede conectar al revés durante mucho tiempo)

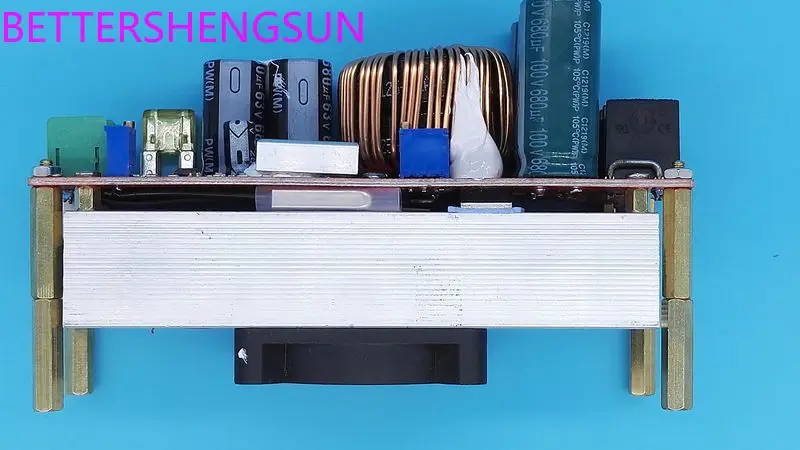

Método de instalación4 piezas cilindro de cobre de 3mm

Método de Cableado:Terminal de cableado (utiliza cables Cooper de alta corriente)

Tamaño del módulo:Longitud 130mm ancho 52mm Altura 84mm (altura incluyendo cilindro de cobre ventilador plegable chino), longitud 130mm ancho 52mm Altura 67mm (altura excluyendo cilindro de cobre ventilador plegable Chino)

Peso de la pieza del módulo:490G

Potencia de salida: =Voltaje de entrada * 30A, por ejemplo, entrada 12V * 30A = 360W entrada 12V potencia máxima es 360W

Voltaje de entrada * 30A, por ejemplo: entrada 24V * 30A = 720W, es decir, la potencia máxima es 720W cuando entra 24V

Descripción de la potencia:

Dado que la corriente máxima de entrada de esta fuente de alimentación es 30A a 10-30V y 25A a 31-60V, la potencia de salida está relacionada con el voltaje de entrada. Voltaje de entrada Superior Cuanto mayor sea la potencia,

(El voltaje de entrada * la corriente de entrada es igual a la potencia de toda la máquina) por ejemplo, la potencia de entrada de 12V * 30A es de 360W. Entrada 24V * 30A es 720W. Cuando el voltaje de entrada es 36V, la corriente máxima de entrada es 25A. La potencia máxima de la fuente de alimentación es de 900W.

Principales ventajas:

1. La fuente de alimentación adopta 4 piezas de aluminio de silicio de hierro doble, cables Cooper y Rao. 100V/210A MOS de baja resistencia, alta potencia y entrada de alta corriente, adecuado para LED de alta potencia, uso de motor

2. Con protección de conexión anti-reversa MOS de entrada, no te preocupes por la conexión de entrada, pero quema la fuente de alimentación.

3. La protección de batería baja no dañará el módulo de alimentación y la batería debido a la descarga excesiva de la batería cuando se usa la entrada de la batería.

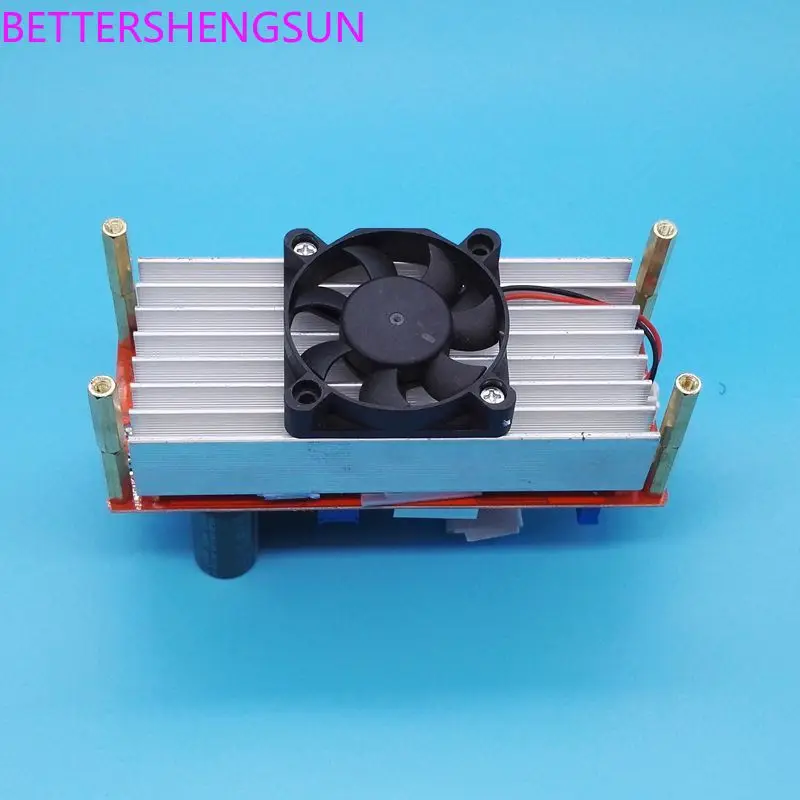

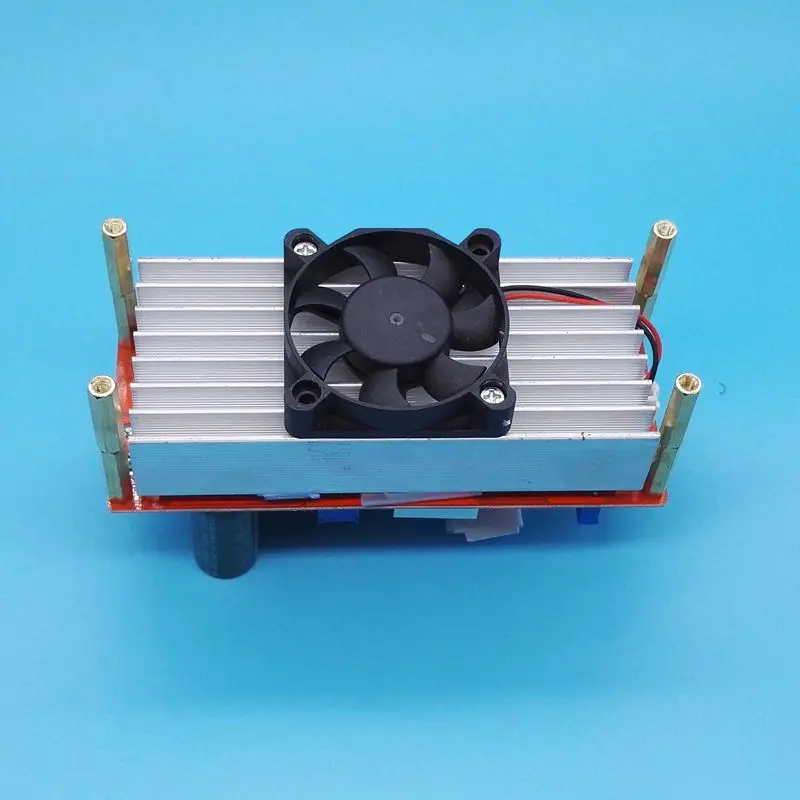

5. Radiador engrosado y disipación de calor del ventilador de control de temperatura inteligente.

Regulación de voltaje:

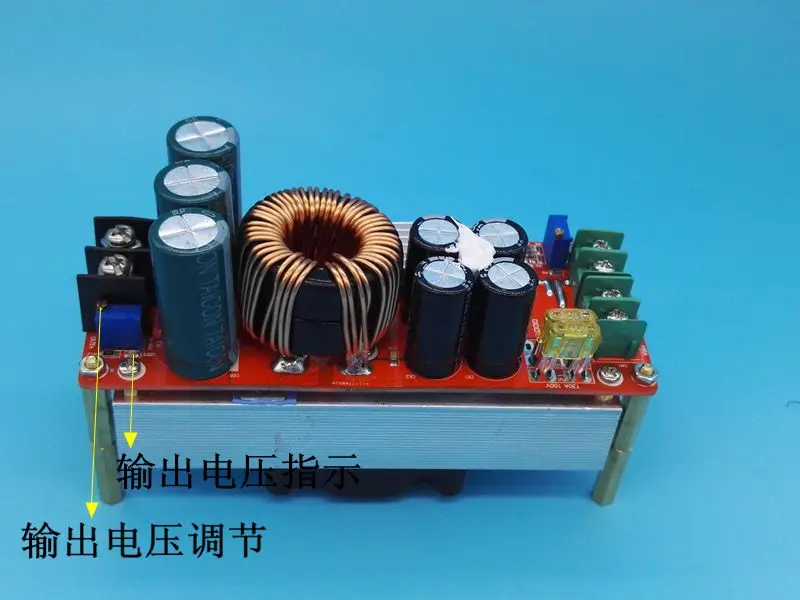

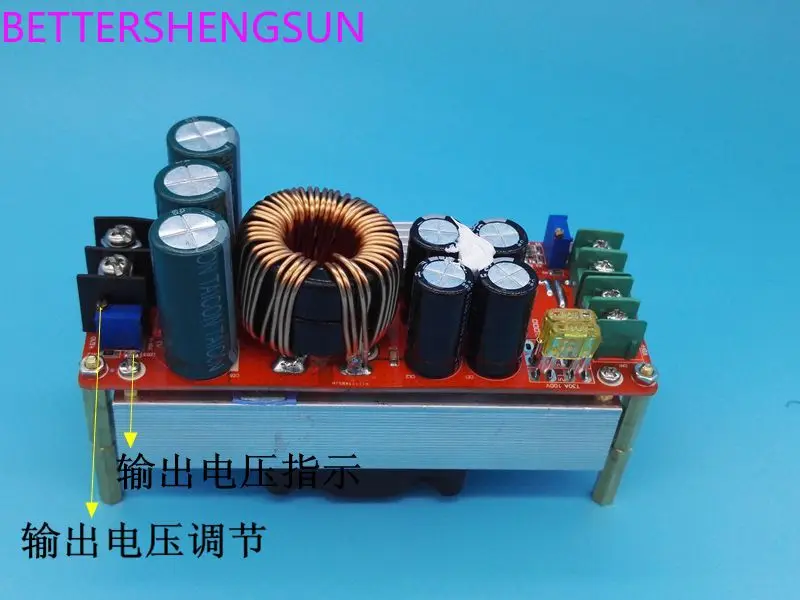

Cuando la fuente de alimentación esté encendida sin carga, use un destornillador para ajustar el potenciómetro "de" del terminal de salida (marcado en la siguiente figura) en sentido horario y antihorario. Debido a la gran capacidad del condensador de salida, cuando el voltaje de salida se transfiere de alto voltaje a bajo voltaje, la respuesta será relativamente lenta. El rango de ajuste de la construcción del instrumento es menor. ( El voltaje de salida predeterminado se ajusta a 19V para el envío. Si necesita que ajustemos otros valores de voltaje, explíquelo o deje un mensaje)

Regulación actual:

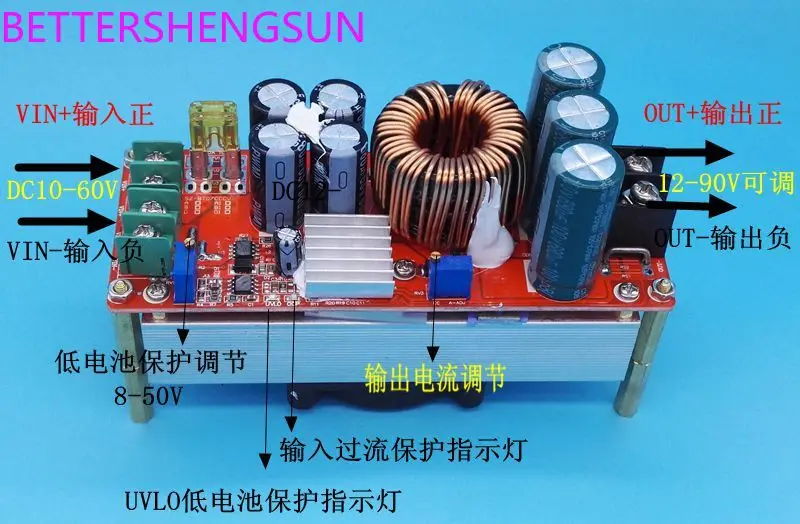

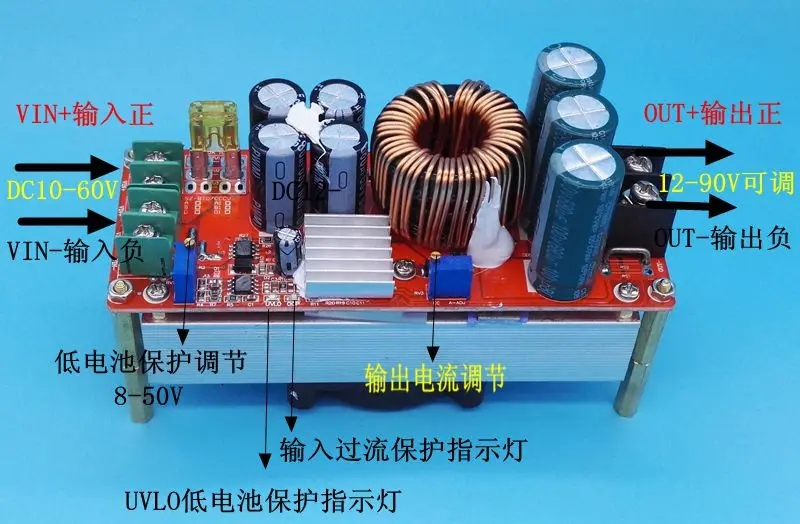

InversoAjuste el potenciómetro "CC A- ADJ" alrededor de 30 vueltas en el sentido de las agujas del reloj, ajuste la corriente de salida al mínimo, conecte la carga como la batería LED, y ajuste el potenciómetro "CC A- ADJ" en el sentido de las agujas del reloj a la corriente que necesite. Si la batería se utiliza para cargar, después de que se descargue la batería, se conectará a la salida y CC A- ADJ se ajustará a la corriente que necesite. Cuando la batería se utiliza para cargar, debe usarla después de la descarga para ajustarla con precisión, porque cuanto más energía le queda a la batería, menor es la corriente de carga.La potencia de salida predeterminada se ajusta a 3A para el envío. Si necesita ajustar el valor actual, anótelo o deje un mensaje.No ajuste la corriente mediante Salida de cortocircuito. La estructura del circuito del módulo de refuerzo no se puede ajustar por cortocircuito,

Ajuste de protección de batería baja de entrada:

La protección de batería baja tiene como objetivo principal evitar la descarga excesiva de la batería cuando la fuente de alimentación de entrada es batería. Si el voltaje de la batería es demasiado bajo para dañar el módulo de fuente de alimentación y la entrada de la batería está cambiando la fuente de alimentación, también se debe configurar la protección de bajo voltaje.

Método 1: por ejemplo, configure la protección de batería baja de batería de 12V. Conecte un voltaje de 10V al terminal de entrada del módulo de alimentación y use un destornillador para ajustar RV1 (aumente el voltaje de protección en sentido horario y baje el voltaje de protección en sentido antihorario) hasta que la luz UVLO esté encendida. En este momento, el voltaje de protección de batería baja es de 10V, cuando el voltaje de la batería cae a 10V, el módulo de fuente de alimentación no aumenta (el voltaje de entrada es igual al voltaje de salida). Solo después de que el voltaje de entrada sea superior a 10V, la fuente de alimentación comienza a aumentar desde la recuperación.

Método 2: Conecte la batería de entrada o la fuente de alimentación del interruptor. Si la lámpara UVLO en la placa está apagada, Ajuste el potenciómetro RV1 en sentido antihorario para encender la lámpara UVLO, gírela en el sentido de las agujas del reloj durante dos vueltas después de encenderla. Si la luz UVLO está encendida, gire el potenciómetro RV1 en el sentido de las agujas del reloj para apagar la luz UVLO, apáguelo y luego gírelo dos veces. (Aplicable a voltaje de 8V-45V)

Ventilador 5015 12V 0.15A, cilindro de cobre fijo de 4 3*44MM de largo.

Ámbito de aplicación:

1. DIY una fuente de alimentación regulada, la entrada 12V está bien, la salida puede ser ajustable 12-90V.

2. Carga tu bicicleta eléctrica. (1: por ejemplo, si tiene una batería de 12V o 24 en reposo en la mano, puede cargar la batería original a través de esta fuente de alimentación de impulso, que es equivalente al banco de energía de un vehículo eléctrico. 2: Al mismo tiempo, la entrada también se puede conectar a células solares, energía eólica, generadores y otras fuentes de alimentación para impulsar la batería principal y aumentar la resistencia de los vehículos eléctricos.

3 Al mismo tiempo, el voltaje de la batería también se puede aumentar para que el automóvil eléctrico funcione más rápido. La Construcción del instrumento no debe exceder 10V,

4 como fuente de alimentación montada en el vehículo, fuente de alimentación para su ordenador portátil, PDA o varios productos digitales.

5. Una potencia portátil de alta potencia DIY: con una gran capacidad de batería de litio de 12V, su portátil se puede encender dondequiera que vaya.

6 Regulador de voltaje de refuerzo del panel solar.
