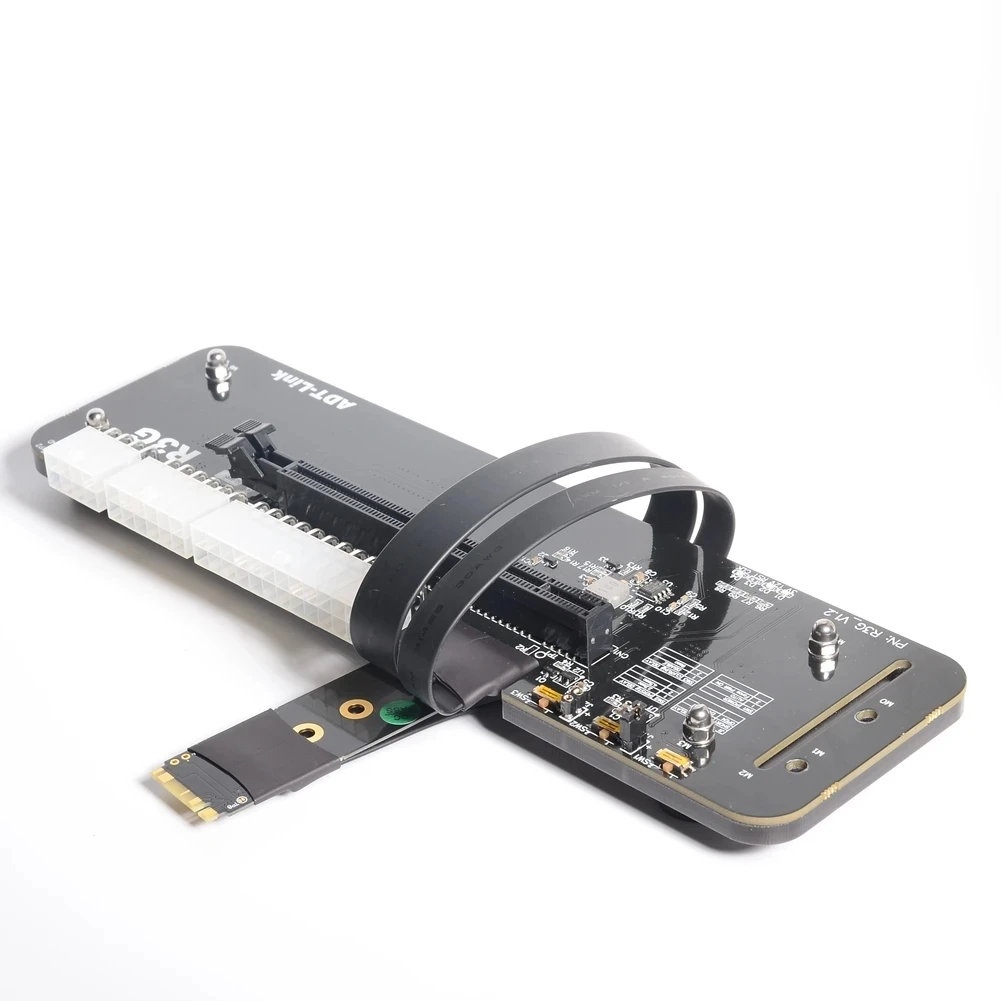

Aplicación: eGPU para NUC / ITX / STX / PC portátil (Solo admite interfaz M.2 NVMe, no admite interfaz M.2 SATA/M.2 WiFi/M.2 WWAN/USB)
Compatibilidad de la tarjeta gráfica:soporte para tarjetas gráficas nuevas enviadas después de 2015 (las tarjetas gráficas antiguas enviadas antes de 2014 no son compatibles)

Compatibilidad de la placa base:Placa base ITX/STX para computadora portátil, NUC, solo admite interfaz NVMe M.2 No admite interfaz SATA M.2, no admite interfaz WiFi M.2, no admite interfaz WWAN M.2

Descripción del poder:Admite alimentación Serie DELL DA-2 (D220P-01/ADP- 220AB) Fuente de alimentación de 12 V/18 A/220 W, o ATX estándar de 500 W sobre la potencia. Prepare o compre la alimentación por separado.

Descripción del número de pieza de la serie ADT R3G:

Número de pieza Descripción K43SG Borde M.2 NVMeal conector PCIe x16. K43SG 4,0 Borde M.2 NVMeal conector PCIe x16.

¿Existe algún blindaje EMI para el cable?

El extensor utiliza los últimos materiales para blindaje EMI con un diseño de cinco cables planos.Esta técnica permite que cada cable esté completamente cubierto por un blindaje contra interferencias electromagnéticas con polímero conductor para protegerlo contra las emisiones entrantes o salientes de frecuencias electromagnéticas, minimizar las perturbaciones y la degradación del rendimiento y reducir el peso del extensor. Con escudo metálico.El extensor utiliza los últimos materiales para blindaje EMI con un diseño de cinco cables planos.Esta técnica permite que cada cable esté completamente cubierto por un blindaje contra interferencias electromagnéticas con polímero conductor para protegerlo contra las emisiones entrantes o salientes de frecuencias electromagnéticas, minimizar las perturbaciones y la degradación del rendimiento y reducir el peso del extensor.

¿Cuál es el grosor del cable?¿Es suave?¿Se puede doblar?
El grosor del cable es de 1,1 mm, el cable se puede doblar o doblar, pero no lo tire.

Descripción de la longitud del cable:

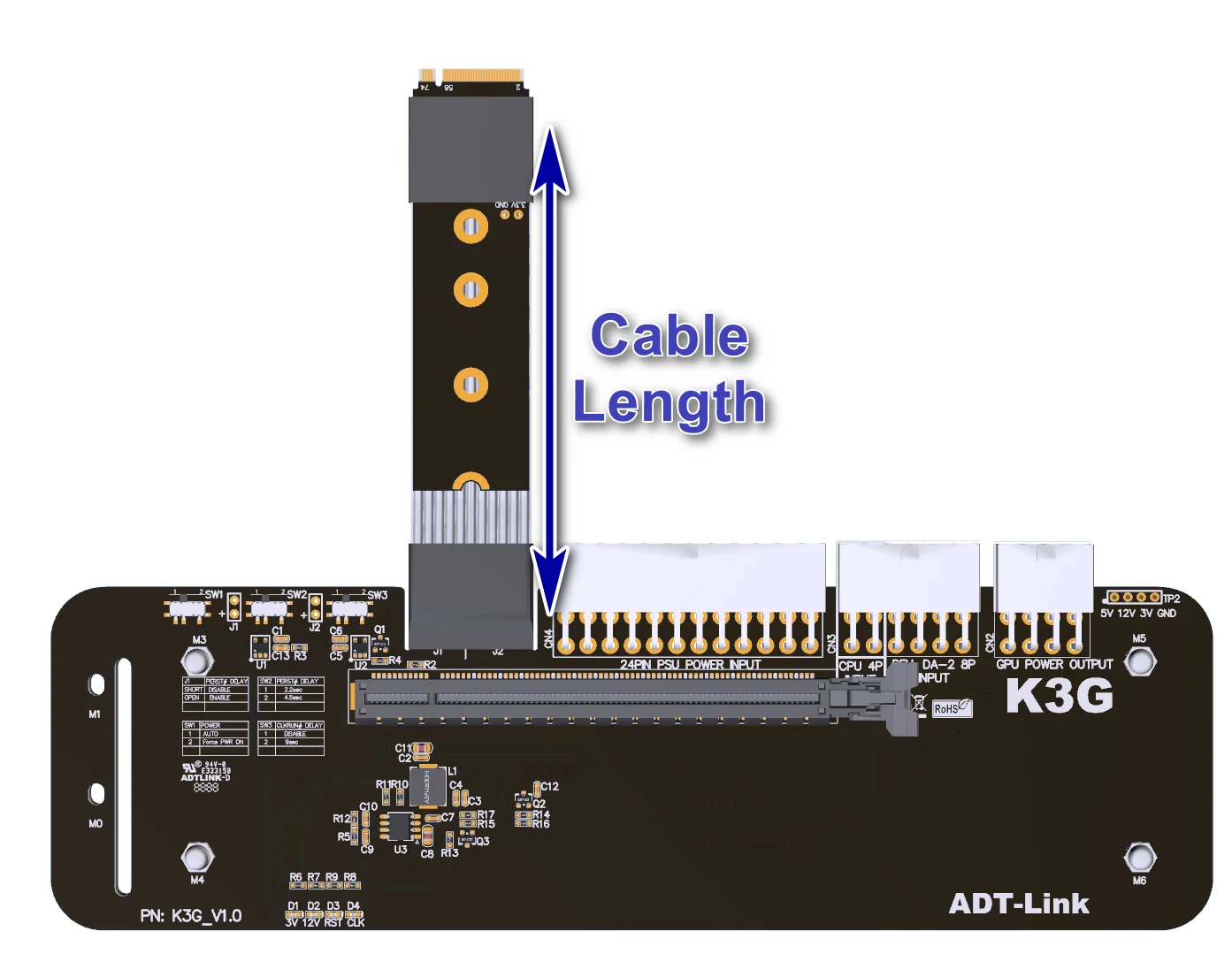

La longitud del cable se refiere a la parte del w visible.ire.No incluye la PCB ni el conector.Para conocer la longitud del cable, consulte la flecha azul de 5 cm en la siguiente figura.

Descripción de la fuente de alimentación:

La fuente de alimentación de soporte es una fuente de alimentación DELL de 8 pines de 12 V/18 A/220 W o una fuente de alimentación estándar.La fuente de alimentación debe ser preparada por el comprador o comprada por separado.

Entrada de alimentación de 24P_ATX y 4P_CPU, salida de alimentación dual de 8P_GPU.

Entrada DELL DA-2 de 8 pines.Salida de potencia dual de 8P_GPU.

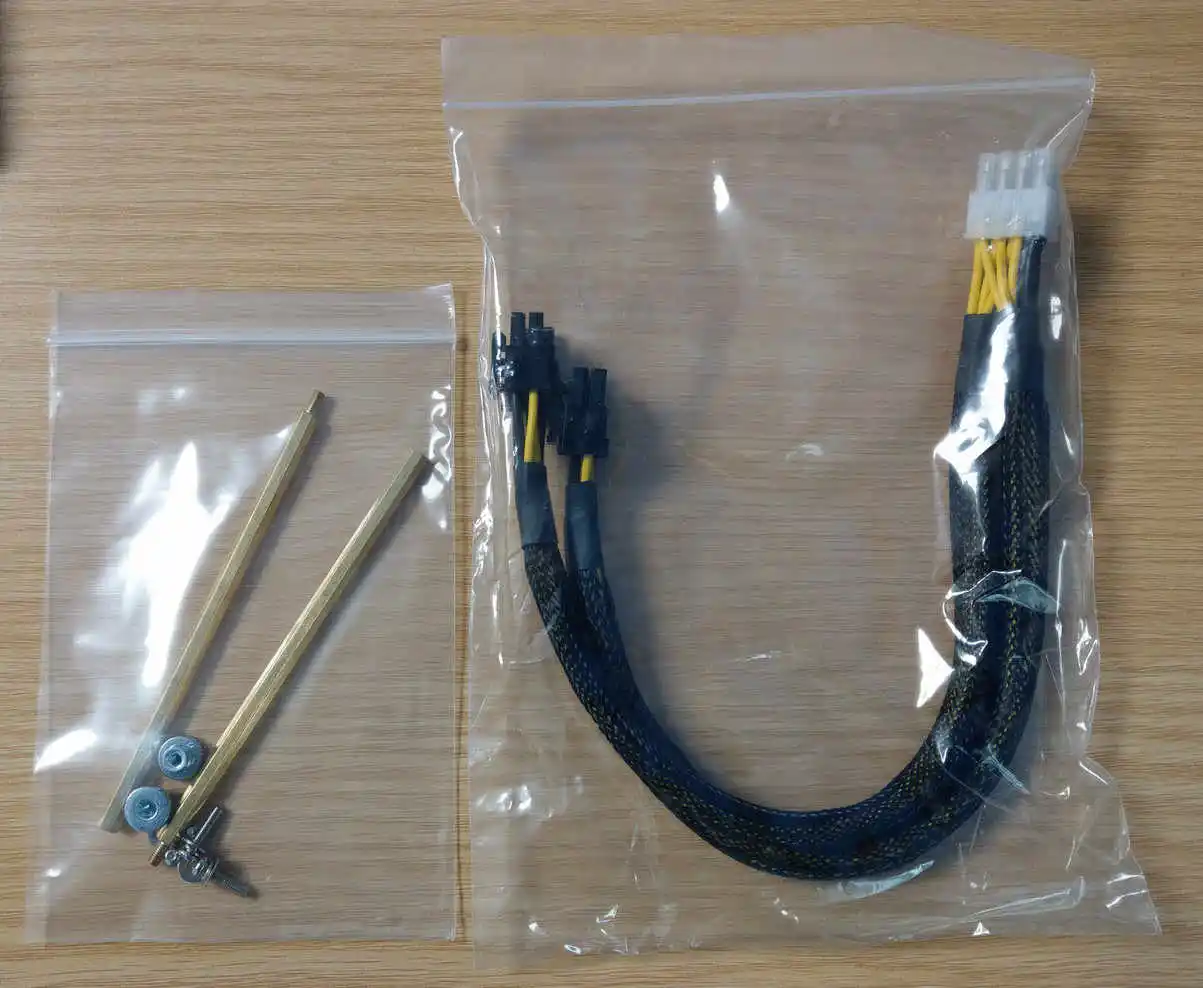

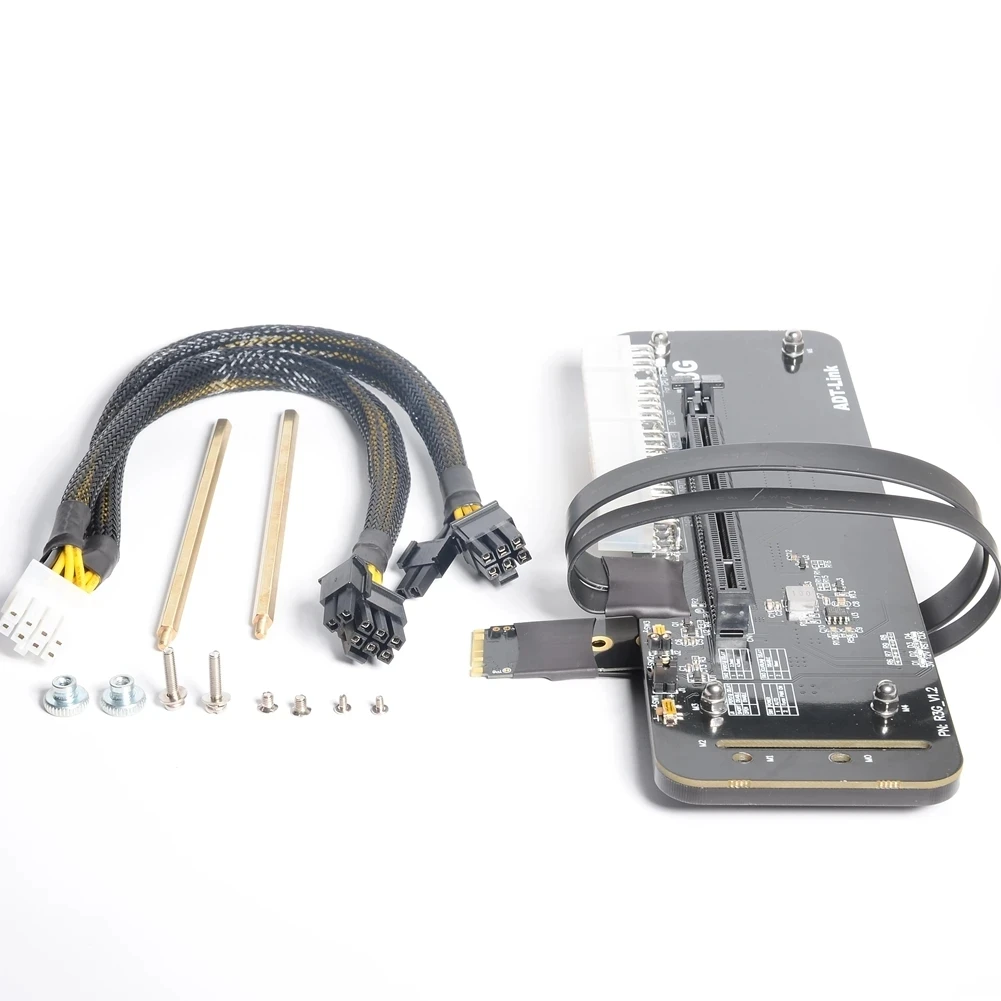

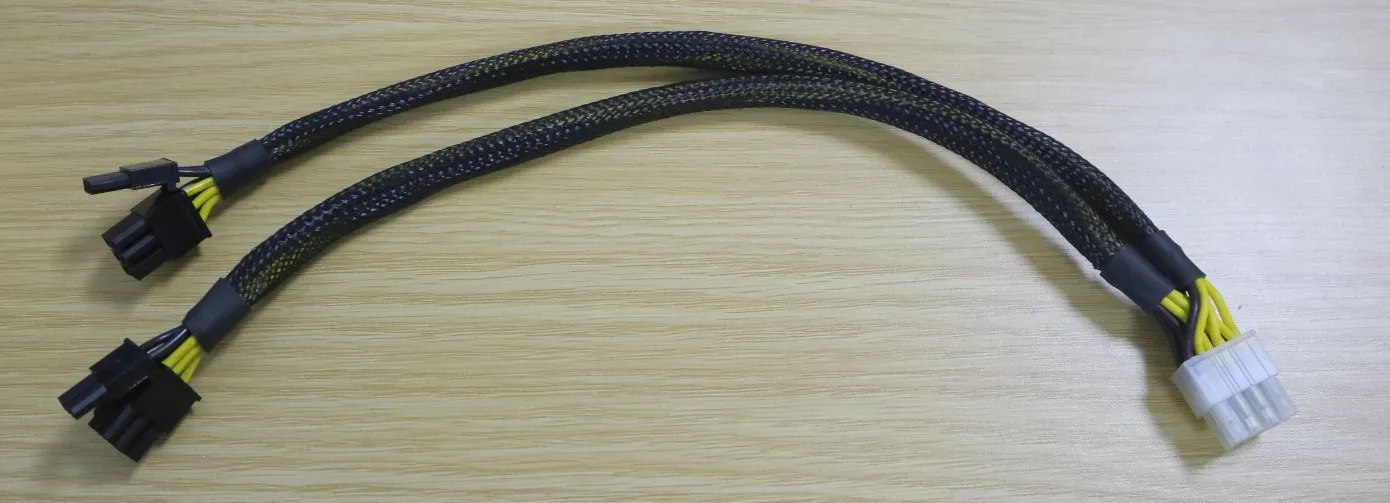

Accesorios del producto, cerrados con el siguiente cable de alimentación de la tarjeta gráfica a continuación

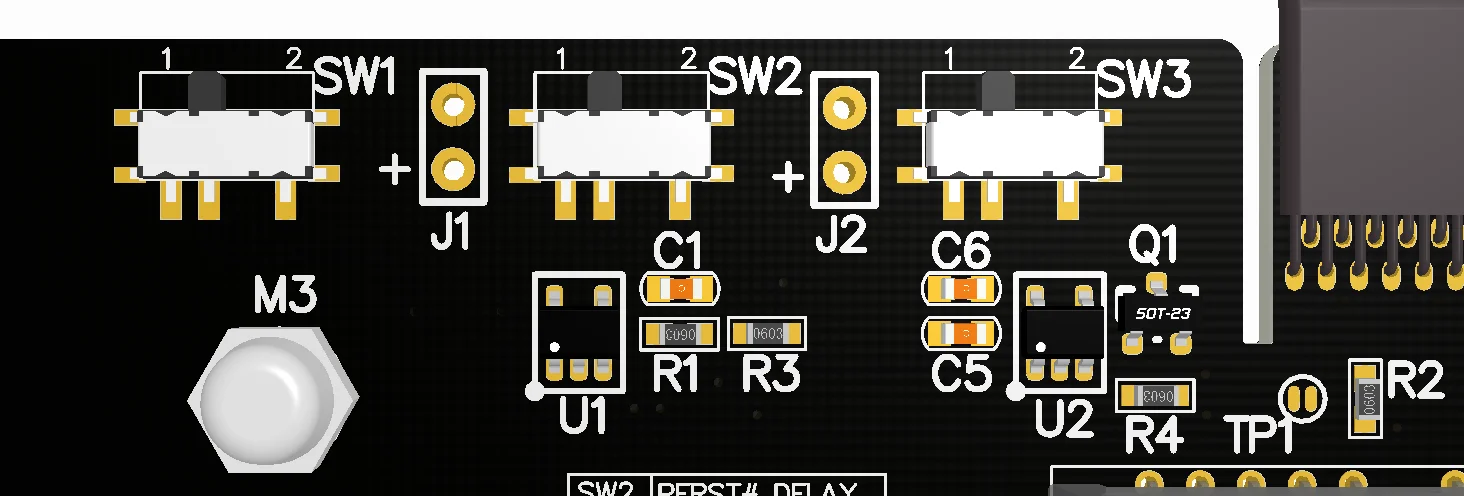

SW1, interruptor de arranque forzado por energía, 1 para inicio automático, 2 para inicio forzado, corte a 1 para inicio automático.

SW2, PERST# interruptor de retardo de señal, 1 retardo de 2,2 segundos, 2 retardo de 4,5 segundos, con software eGPU, para optimizar la compatibilidad de la tarjeta gráfica, el software actual no es compatible, corte a 1

SW3, CLKRUN# interruptor de retardo de señal, 1 está cerrado, 2 tiene un retraso de 9 segundos, con software eGPU, para optimizar la compatibilidad de la tarjeta gráfica, el software actual no es compatible, corte a 1

J1, PERST# interruptor de retardo de señal, función de retardo ABIERTO para abrir, función de retardo CORTO para cerrar, el software actual no es compatible, inserte la tapa del puente CORTO.

J2, CLKRUN_Capacitance Delay, actualmente el software no es compatible, solo para ingenieros de I+D conectan pruebas de retardo de ajuste de capacitancia.Se necesitan aproximadamente 2,2 segundos para insertar un condensador de 1 uF, 5 segundos para insertar un condensador de 2,2 u, etc.

Pasos de instalación:

1.Instale el pilar hexagonal de cobre e inserte la tarjeta gráfica en la ranura PCIe x16.El tornillo se aprieta para que la tarjeta gráfica no se mueva ni se caiga.

2.Instale la fuente de alimentación ATX o la fuente de alimentación DELL, incluido el cable de alimentación de la tarjeta gráfica, también debe conectarse; después de instalarla, la fuente de alimentación DELL se iluminará con luces naranjas.

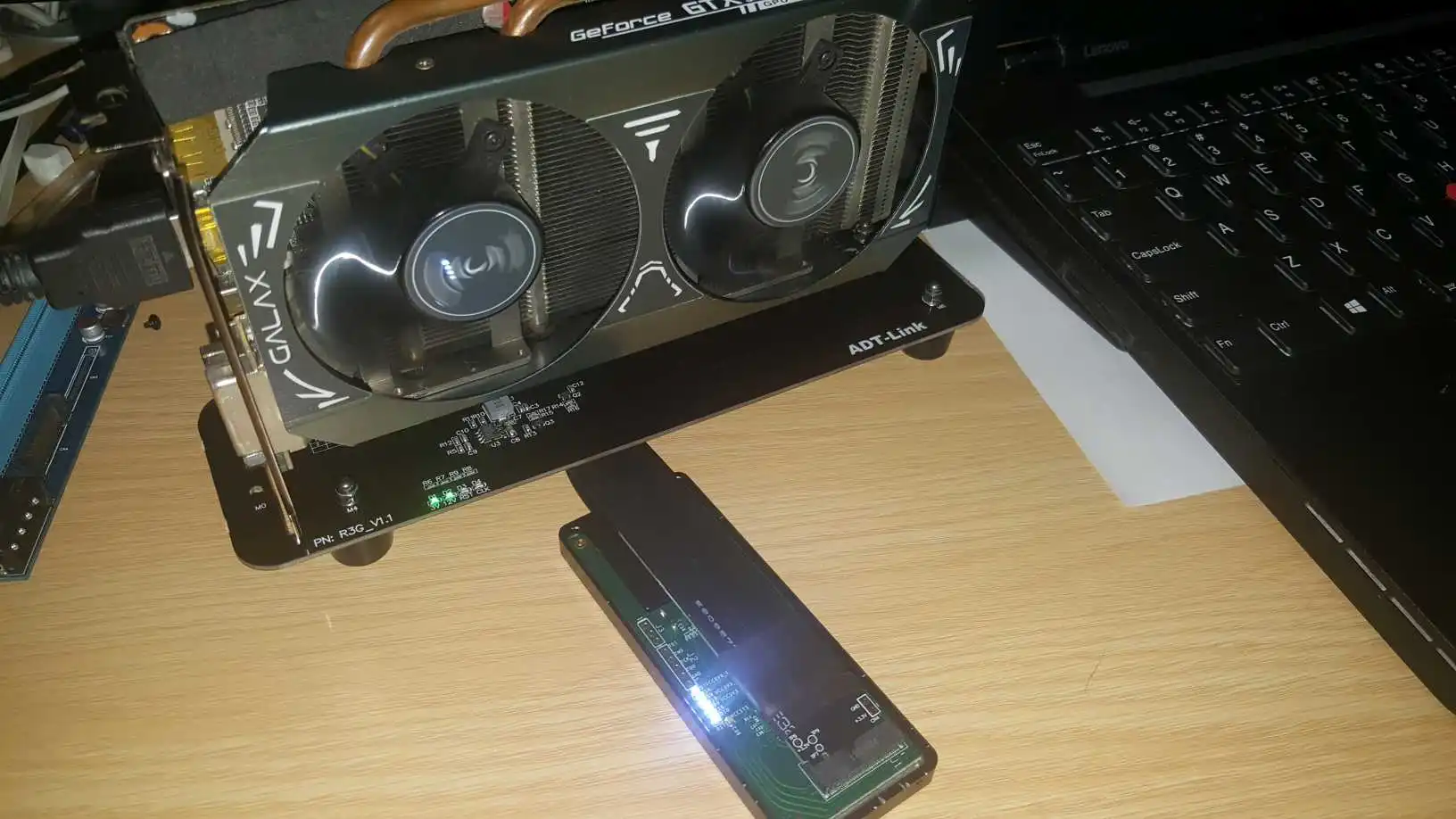

3.Puede conectar el cable M.2 cuando la computadora esté apagada.Después del encendido, la fuente de alimentación ATX iniciará automáticamente el ventilador para que se encienda.Si utiliza la fuente de alimentación DELL, la luz verde se encenderá.En este momento, la placa R3G encenderá dos luces verdes.El sistema reconocerá la tarjeta automáticamente.Instale el controlador de la tarjeta gráfica.La instalación del proceso de conducción puede solicitar que la computadora se reinicie.

4. terminar.

Aviso:
ADT R43SG es un adaptador pasivo de límite de ancho de banda PCIe de 4 carril y 8 Gbps que cumple con la especificación PCI Express 3.0
Diseño R43SG para pruebas de ingeniería.NO para uso doméstico o de oficina.
Básicamente, la tarjeta complementaria PCIe está diseñada para escritorio.No podemos garantizar su compatibilidad con su computadora portátil.Depende de la versión del sistema operativo, el BIOS de la computadora portátil, el controlador del dispositivo,
Casi la tarjeta de video PCIe 16x no puede obtener suficiente recurso de memoria.No puede funcionar en su computadora portátil.
Se requiere alimentación externa (alimentación ATX o adaptador AC-DC12V).
Toda la interoperabilidad no está garantizada.
Para más experiencias en tarjetas gráficas.Por favor visite el sitio web.
https://egpu.io/best-external-graphics-card-builds/

Accesorios:

FTP: Los Ángeles

Descarga de archivos PDF 3D y 3D

Descarga de archivos del informe de prueba

Especificación del cabledescarga de archivos

FTP: Hong Kong

Descarga de archivos PDF 3D y 3D

Descarga de archivos del informe de prueba

Descarga de archivos de especificaciones de cable

Dimensiones del producto
