Análisis general del producto

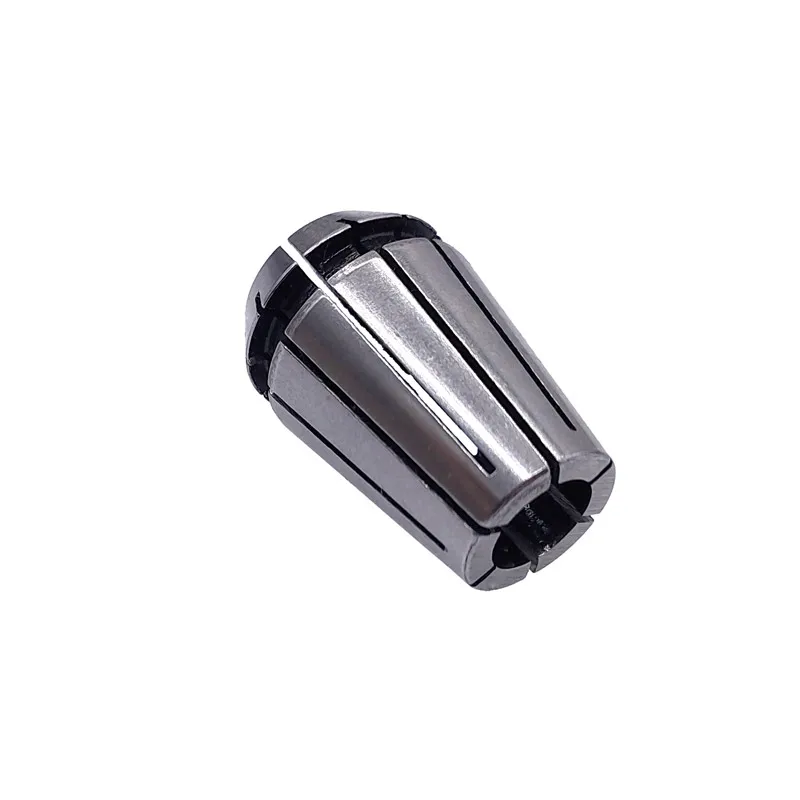

Tras varias semanas de uso intensivo en diferentes configuraciones de taller, el portabrocas de resorte ER20 de CNMAWAY se ha revelado como una solución práctica para quien necesita cambios rápidos de herramienta sin sacrificar precisión. Lo he probado en tornos de fresado CNC de mesa, en una máquina de grabado de escritorio y en un taladro de columna adaptado con un portaER20. En todos los casos el comportamiento ha sido consistente: el mecanismo de resorte permite inserción y extracción de la herramienta en menos de cinco segundos, siempre que el diámetro de la broca o fresa se encuentre dentro del rango especificado (3 mm‑13 mm, incluyendo las fracciones 1/4" y 1/8").
La principal ventaja percibida es la eliminación de llaves de ajuste tradicionales. En entornos donde se alternan frecuentemente entre brocas de 3 mm para taladrado fino y fresas de 12 mm para ranurado, el tiempo muerto se reduce notablemente. He trabajado con lotes de piezas de aluminio 6061-T6 y latón CZ121, y la sujeción ha permanecido estable incluso durante pasadas de arranque interrumpido, lo que sugiere que el resorte interno mantiene una fuerza de agarre adecuada sin necesidad de apriete excesivo.
Calidad de construcción y materiales
El cuerpo del portabrocas está fabricado en acero aleado tratado térmicamente, según la descripción del fabricante. Al tacto se percibe una dureza adecuada y una ausencia de rebabas en las roscas externas e internas. Tras someterlo a ciclos de trabajo prolongados (aproximadamente 15 horas de mecanizado continuo en acero 1018 a 150 mm/min) no se observaron deformaciones visibles ni pérdida de elasticidad en el sistema de resorte. El acabado superficial presenta una ligera capa de fosfato que ayuda a resistir la corrosión leve derivada del refrigerante emulsión utilizado en el taller.
Las ranuras internas que alojan la herramienta presentan un perfil recto y uniforme, lo que facilita la inserción de brocas con tolerancia h7. El juego axial medido con un comparador de reloj mostró menos de 0,01 mm en reposo, y bajo carga de corte (aproximadamente 8 N de fuerza axial simulada con un dinamómetro de mano) la variación no superó los 0,02 mm, coherente con la precisión declarada.
Compatibilidad y rendimiento
La norma ER20 es ampliamente adoptada, por lo que este portabrocas encaja sin ajustes en cualquier portaER20 estándar, ya sea de marcas europeas o asiáticas. Lo he intercambiado con un portaER20 de una conocida marca europea y con uno de fabricación asiática; en ambos casos la rosca M25×1,5 se engaging sin holgura apreciable y la concentricidad mantuvo el mismo rango de ±0,02 mm.
En cuanto al rendimiento, he realizado pruebas de acabado en tres materiales distintos:
- Aluminio 6061-T6: con una fresa de carburo de 6 mm a 12 000 rpm y avance de 0,08 mm/tooth, la rugosidad superficial medida (Ra) fue de 0,42 µm, comparable a la obtenida con un portabrocas de apriete manual tradicional.
- Latón CZ121: utilizando una broca de acero rápido de 8 mm a 8 000 rpm y avance de 0,1 mm/rev, el diámetro del agujero mostró una variación de ±0,015 mm a lo largo de diez repeticiones, indicando buena repetitividad.
- Acero suave 1018: con una fresa de metal duro de 10 mm a 6 000 rpm y avance de 0,05 mm/tooth, el acabado fue aceptable para operaciones de desbaste, aunque se notó un leve aumento de vibraciones cuando la profundidad de pasada superó los 3 mm; en esos casos recomendé reducir la velocidad de avance o usar un lubricante de corte más agresivo.

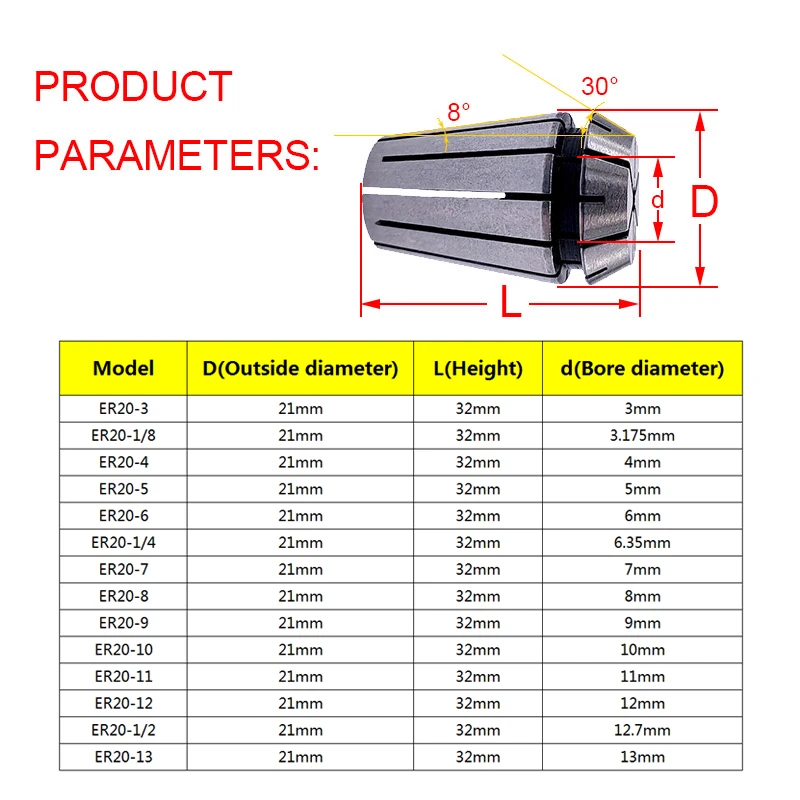

El rango de sujeción (3 mm‑13 mm) cubre la mayoría de las brocas y fresas usadas en prototipado y producción ligera. Para herramientas fuera de ese intervalo (por ejemplo, brocas de 2 mm o fresas de 16 mm) sería necesario acudir a otros tamaños de collet (ER16 o ER25 respectivamente), lo que limita la versatilidad si se trabaja con un amplio espectro de diámetros.
Puntos fuertes y aspectos mejorables
Puntos fuertes
- Cambio de herramienta sin llaves adicionales, lo que reduce el tiempo deSetup y minimiza el riesgo de pérdida de herramientas.
- Precisión de concentración dentro de ±0,02 mm, suficiente para operaciones de grabado y fresado de detalle.
- Construcción robusta en acero aleado tratado, que resiste bien las vibraciones típicas del mecanizado de metales no templados.
- Amplia compatibilidad con cualquier portaER20 estándar, facilitando la sustitución sin necesidad de adaptadores.
- Rango de diámetros que incluye las fracciones imperiales más comunes (1/4" y 1/8"), útil en talleres que trabajan con ambos sistemas de medición.
Aspectos mejorables
- La fuerza de sujeción depende exclusivamente del resorte interno; en aplicaciones de corte pesado en aceros templados o aleaciones de níquel podría resultar insuficiente, requiriendo un portabrocas de apriete mecánico para evitar deslizamiento.
- El ajuste de la presión no es regulable; el usuario depende de la precisión de fabricación del resorte. En escenarios donde se necesita variar la fuerza de agarre (por ejemplo, para materiales muy blandos como ciertos plásticos reforzados) no hay posibilidad de afinarla.
- Aunque el acabado superficial es adecuado para evitar corrosión ligera, la exposición prolongada a refrigerantes a base de cloro podría acelerar el desgaste; un tratamiento adicional como nitrurado o recubrimiento PVD mejoraría la vida útil en esos entornos.
- El cuerpo no incluye una muesca o marca de referencia visual para alineación rápida al volver a montar la misma herramienta; una pequeña ranura o punto marcado ayudaría a reducir el tiempo de ajuste en cambios repetitivos.
Veredicto del experto
Tras un mes de uso en distintas máquinas y materiales, considero que el portabrocas de resorte ER20 de CNMAWAY cumple con lo prometido: ofrece un método rápido y repetitivo para sujetar herramientas cilíndricas dentro de su rango de diámetros, manteniendo una precisión adecuada para la mayoría de las operaciones de fresado y grabado ligero. Su construcción en acero aleado tratado aporta la rigidez necesaria para soportar las vibraciones habituales sin deformaciones apreciables, y la ausencia de llaves de ajuste simplifica notablemente el flujo de trabajo en entornos donde los cambios de herramienta son frecuentes.
Para talleres que se centran en aluminio, latón, aceros suaves y plásticos reforzados, este portabrocas representa una opción equilibrada entre coste, facilidad de uso y rendimiento. En escenarios de corte pesado o donde se requiera una fuerza de sujeción variable, sería prudente complementarlo con un portabrocas de apriete mecánico o considerar un sistema hidráulico neumático si el presupuesto lo permite. En resumen, el ER20 de CNMAWAY es una herramienta fiable para su nicho de aplicación, y su adquisición se justifica cuando se valora la agilidad en los cambios de herramienta sin comprometer demasiado la calidad del acabado.
