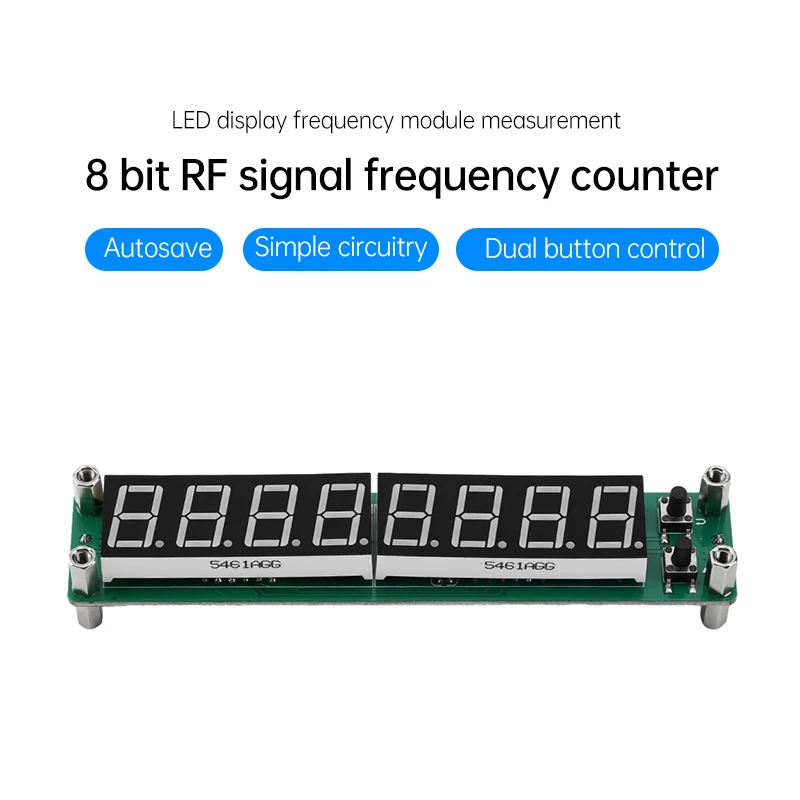

PLJ-8LED-H 0,1 a 60MHz 20MHz a 1200MHZ 1,2 GHz RF contador de frecuencia de señal cimómetro medidor probador componente de pantalla

Características:
1.Este es un medidor de frecuencia de 1,2 GHz y todas las configuraciones se guardan automáticamente y se pueden llamar directamente al inicio.
2.La referencia de frecuencia adopta un oscilador de cristal controlado por voltaje con compensación de temperatura (2,5 ppm VC-TCXO).
3.Adoptando un método de control de puerta único y un algoritmo de tiempo preciso (modo de interrupción no cronometrado).
4.El tiempo de la puerta (actualización de la pantalla) es opcional entre 0,01 segundos/0,1 segundos/1,0 segundos y el valor de frecuencia se muestra en tiempo real.

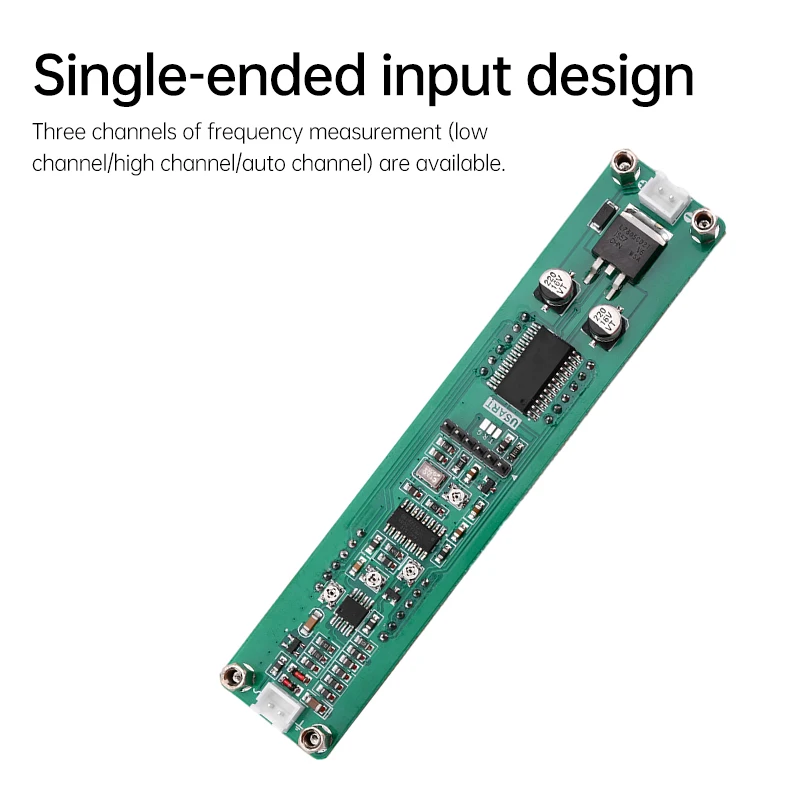

5.Diseño de entrada de un solo extremo, con tres canales de medición de frecuencia opcionales (canal bajo/canal alto/canal automático).
6.El diseño de frecuencia intermedia dual, el valor de frecuencia intermedia y el modo de suma/subtracción se pueden preestablecer por separado.

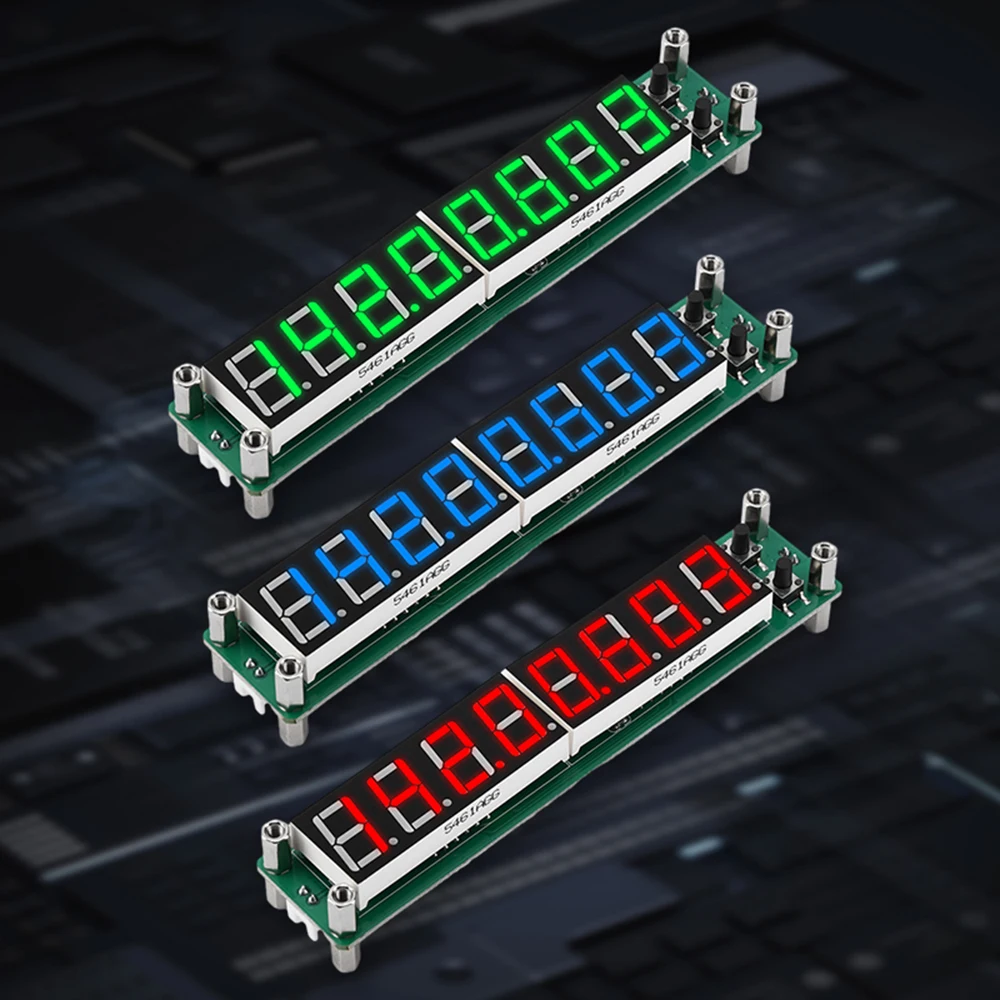

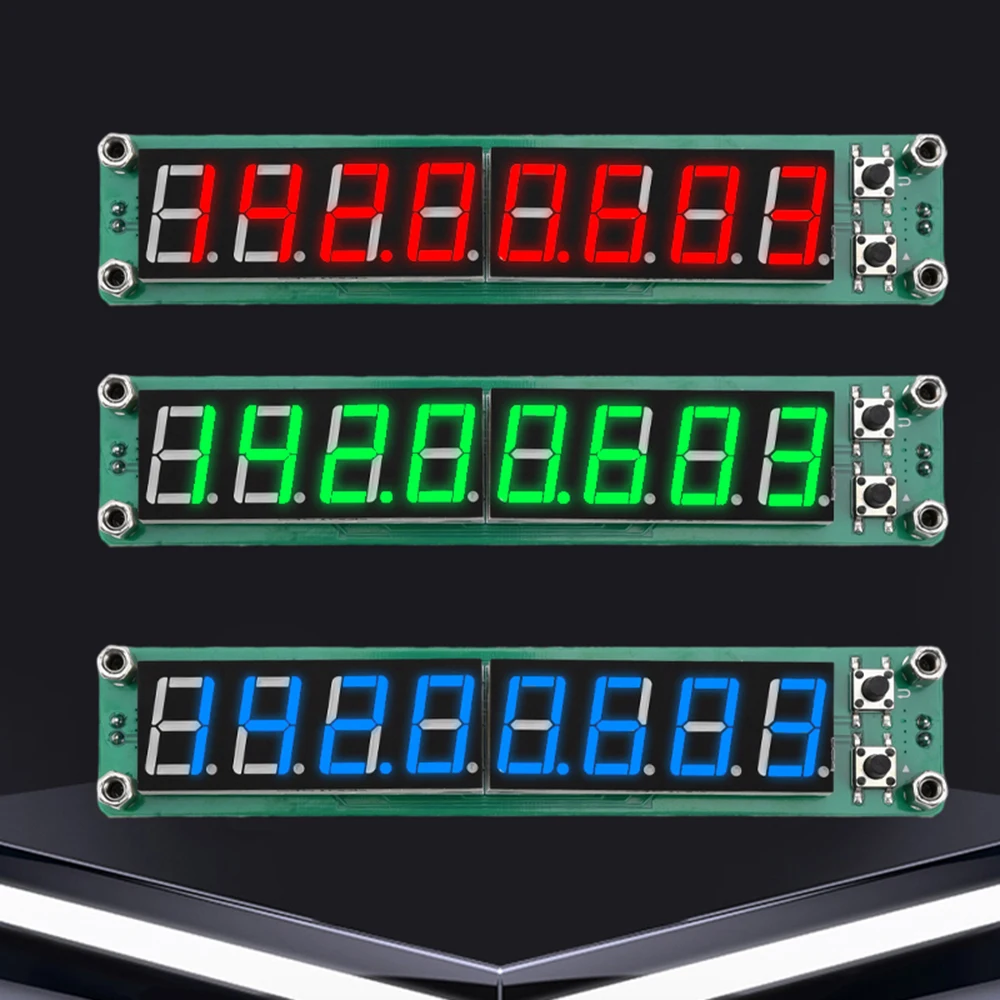

7.Adopta una pantalla digital de alto brillo de ocho dígitos y 0,56 pulgadas, con niveles de brillo ajustables de ocho niveles.
8.Apagado automático de cero no válido, filtrado de visualización de valor de frecuencia no válido opcional y supresión de último dígito opcional.
9.El circuito es simple, la estructura es razonable y el control de doble botón es fácil de operar.

Parámetro:
1.Tiempo de puerta
*0,01 segundos
*0,10 segundos
*1,0 segundos
2.Canal de medición (tanto los canales altos como los bajos tienen alta resistencia)
*Canal bajo
Rango de medición: 0,1 MHz ~ 60 MHz
Precisión de la medición:
± 100 Hz (en puerta de 0,01 segundos)
± 10 Hz (0,1 segundos en la puerta)
± 1 Hz (en puerta de 1,0 segundo)
Baja sensibilidad del canal:
0,1 MHz~10 MHz: mejor que 60 mVPP
10 MHz~60 MHz: mejor que 60 mVPP
60 MHz~75 MHz: no probado
*Alto canal (división de frecuencia 64)
Rango de medición: 20 MHz ~ 1,2 GHz
Precisión de medición: ± 6400 Hz (a 0,01 segundo de tiempo de puerta)
± 640 Hz (0,1 segundos en la puerta)
± 64 Hz (en puerta de 1,0 segundo)
Alta sensibilidad del canal:
20 MHz~30 MHz: mejor que 100 mVPP
30 MHz~60 MHz: mejor que 50 mVPP
60 MHz~2,4 GHz: no probado
*Canal automático: Seleccione automáticamente canales altos o bajos según la frecuencia de la señal de entrada, con una frecuencia de reconocimiento de 60 MHz.Si no es suficiente la amplitud de la señal de entrada superior a 60 MHz para seleccionar automáticamente el canal alto, el canal alto debe seleccionarse manualmente para la medición de frecuencia.
3.Configuración de frecuencia intermedia: Diseño independiente de frecuencia intermedia dual, con un paso mínimo de ajuste de frecuencia intermedia de 100 Hz y un rango de frecuencia intermedia de 0 ~ 99,9999 MHz.Se puede configurar para agregar o restar el modo de frecuencia intermedia.
4.Referencia de frecuencia: utilizando un paquete 5032 Oscilador de cristal controlado por voltaje compensado por temperatura de 13,000 MHz (VC-TCXO) con una estabilidad de frecuencia de ± 2,5 ppm.
5.Voltaje de funcionamiento: Entrada CC: CC 9 V ~ 15 V (con protección inversa de polaridad de alimentación)
6.Corriente de trabajo: máximo 160 mA (condiciones de prueba: 1 fuente de alimentación DC12V; 2 tubos digitales rojos; 3 niveles de brillo)
7.Dígitos de visualización: Pantalla LED de ocho dígitos, con una visualización máxima de ocho dígitos.
8.Brillo de la pantalla: se puede ajustar el brillo del LED de ocho niveles y la configuración de fábrica es el brillo más alto.

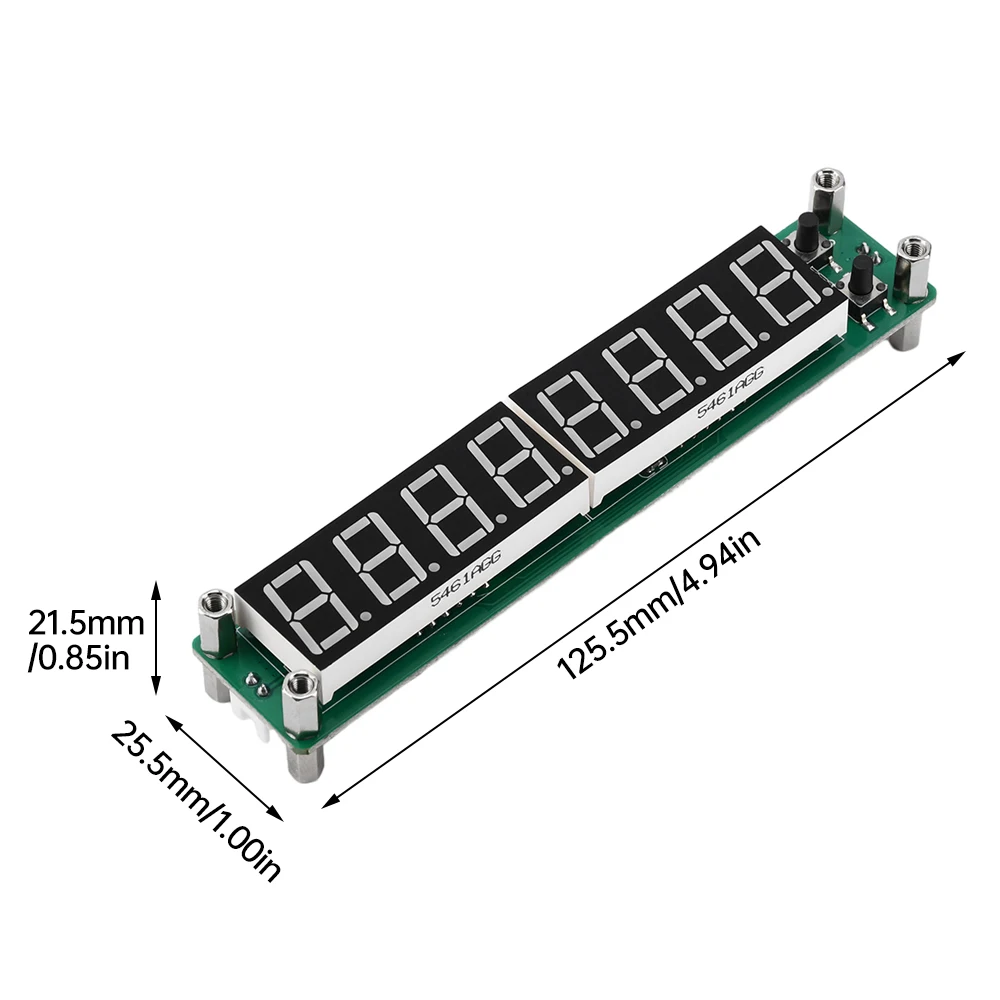

9.Dimensiones: Largo x Ancho x Alto: 125,5 mm x 25,5 mm x 21,5 mm

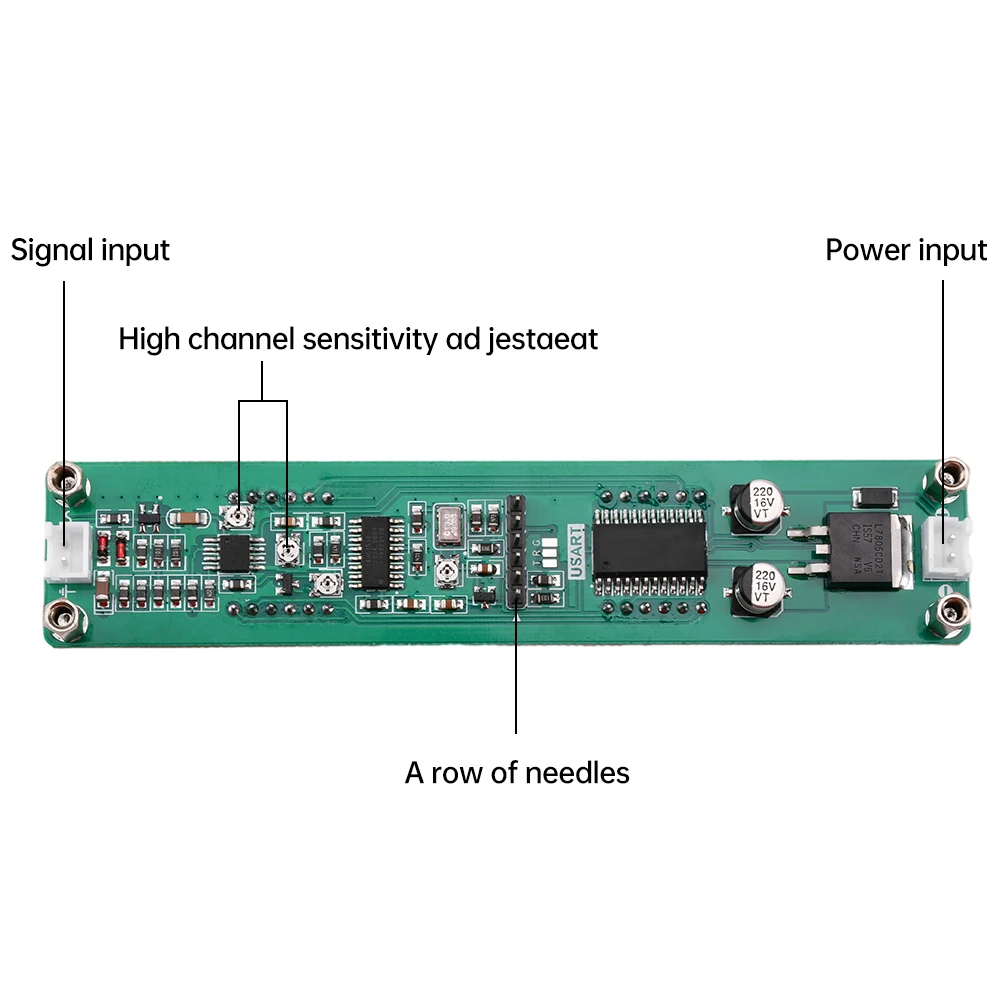

10.Interfaz integrada
DC IN (interfaz de alimentación): zócalo HX2.54-2P
RF IN (entrada de señal): zócalo HX2.54-2P
ICSP (interfaz de programación): pines 2,54-6P

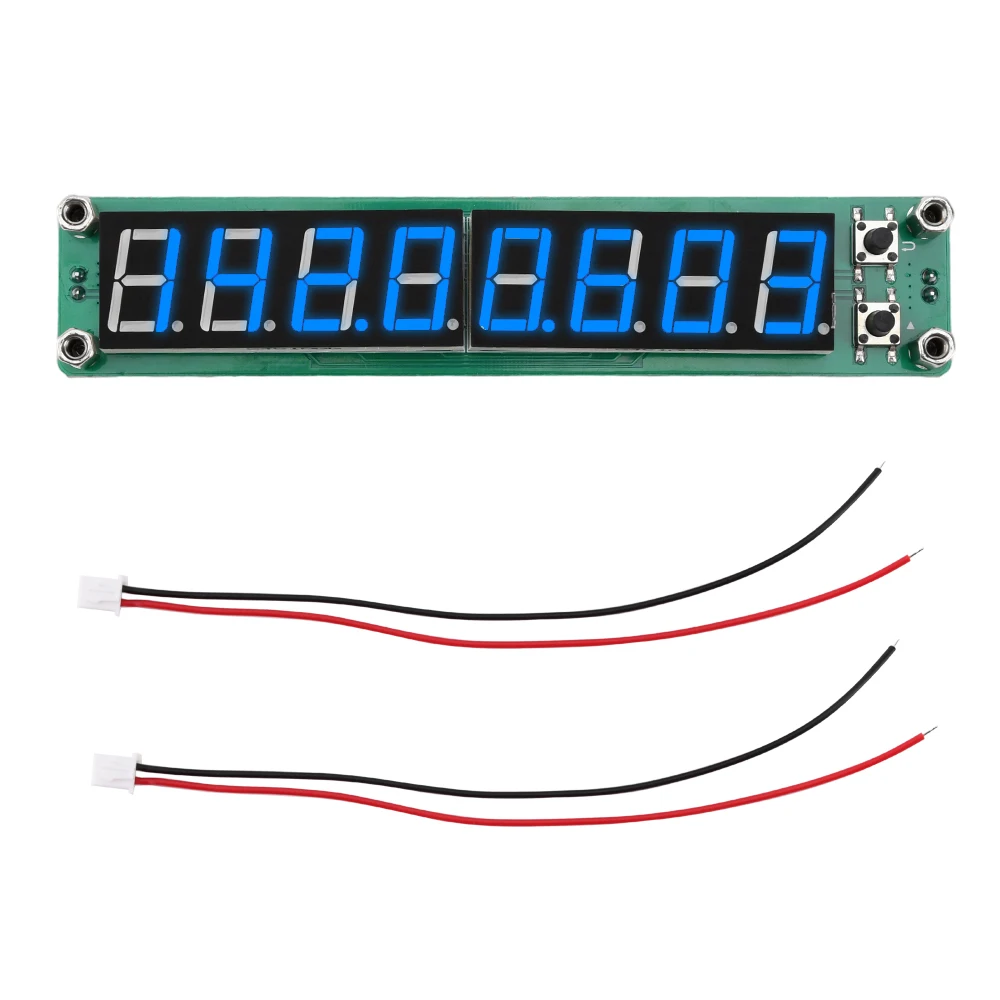

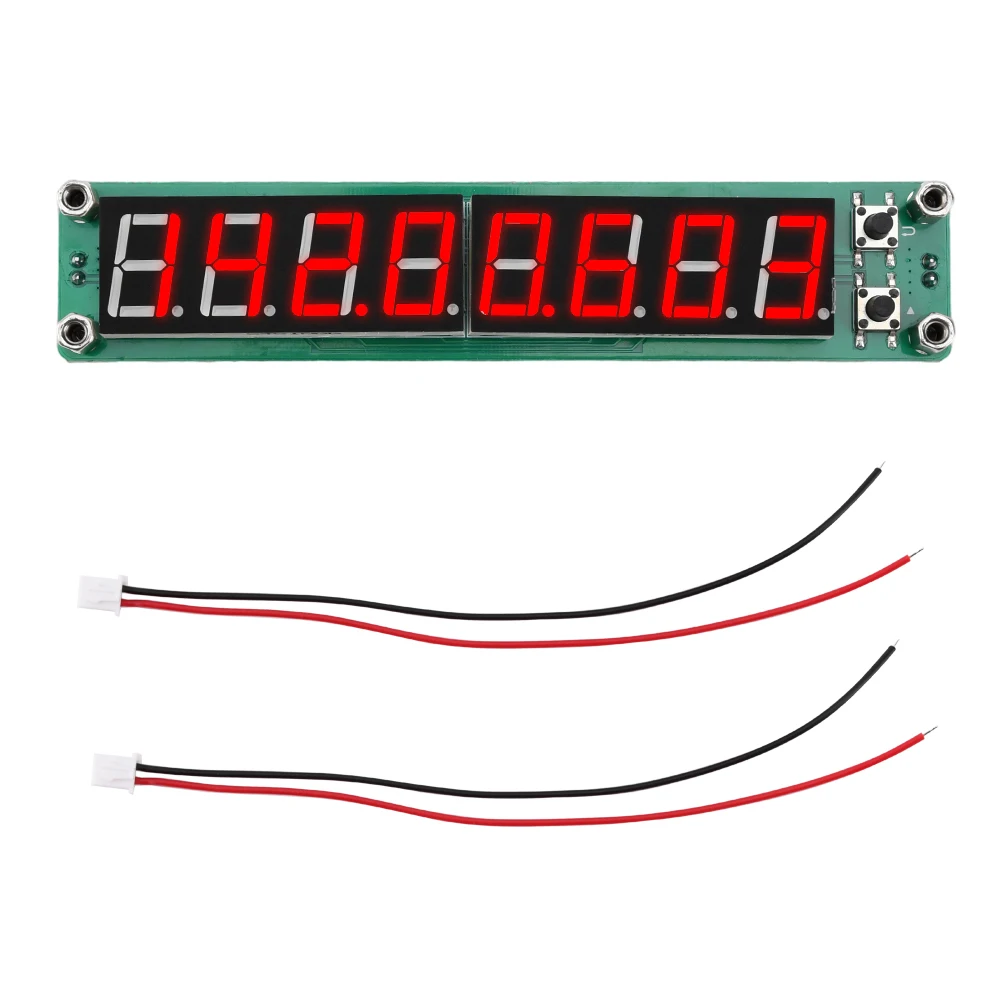

El paquete incluye:
1 * módulo +2 * rayos
