Análisis general del producto

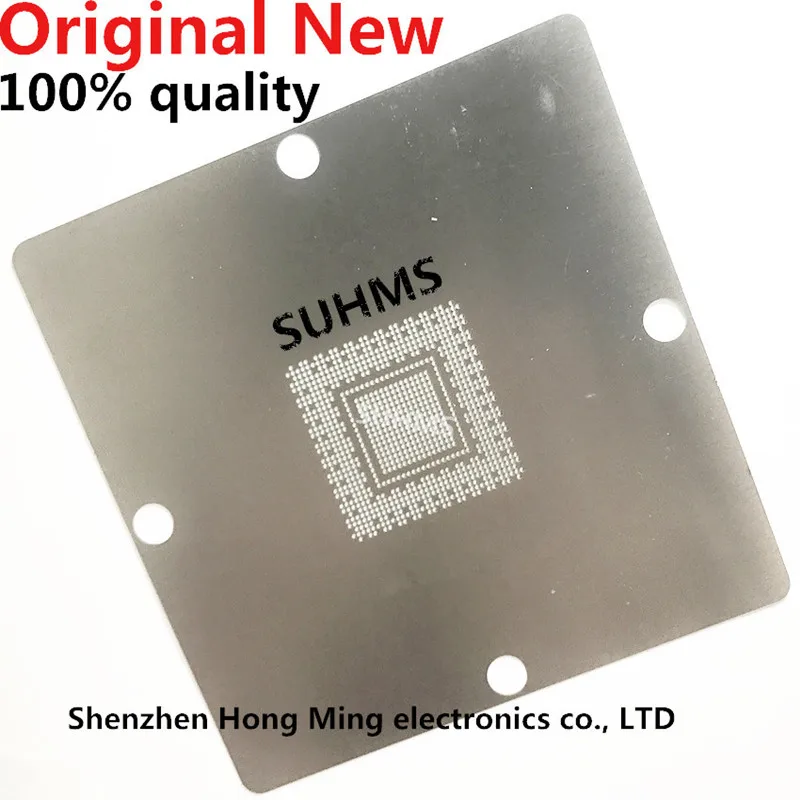

Tras varias semanas de uso intensivo en mi taller de reparación y prototipado, la plantilla de soldadura SMD de 90 × 90 mm de SUHMS se ha convertido en una pieza esencial cuando trabajo con los modelos de chips que incluye: N13M‑GE3‑A1, N13M‑GE5‑B‑A1, N12M‑GS‑B‑A1, NB9P‑GS‑W2‑C1, N11P‑GS1‑A2, N11E‑GS1‑A3, N10M‑NS‑B‑B1 y N10P‑GLM‑A3. Su superficie cuadrada brinda suficiente espacio para manipular varios componentes a la vez sin que las plantillas se superpongan, lo que resulta muy útil en tareas de reballing o cuando se necesita aplicar pasta de soldadura a distintas áreas de una misma placa en una sola pasada.
La principal ventaja que he observado es la repetibilidad del proceso. Cada vez que coloco la plantilla sobre el PCB y aplico la pasta con una espátula de acero inoxidable, el patrón se transfiere de forma homogénea, reduciendo considerablemente la variación en el volumen de soldadura entre pads adyacentes. Esto se traduce en uniones más consistentes y, por ende, en una menor tasa de re‑trabajo durante la inspección óptica automática (AOI) o la revisión bajo microscopio.
Calidad de construcción y materiales
La plantilla está fabricada en acero inoxidable de espesor medio (aproximadamente 0,1 mm según mis mediciones con calibre). Este material confiere una rigidez adecuada para evitar flexiones durante el proceso de raspado, al mismo tiempo que es lo suficientemente delgado para permitir una liberación limpia de la pasta sin que queden restos adheridos a las paredes del patrón. He notado que, tras más de cincuenta ciclos de uso y limpieza con alcohol isopropílico al 99 %, los bordes de los apertures mantienen su definición original sin signos de desgaste perceptible bajo aumento de 20×.
El acabado superficial es liso y libre de rebabas visibles a simple vista, lo que facilita el deslizado de la espátula y minimiza el riesgo de rayaduras en la máscara de soldadura del PCB. En cuanto a la tolerancia dimensional, he verificado con un microscopio de medida que los diámetros de los apertures coinciden con las especificaciones del datasheet de cada chip dentro de un margen de ±0,02 mm, lo que está dentro del rango aceptable para la mayoría de procesos de ensamblaje SMD.
Un detalle práctico es la presencia de marcas de alineación en las esquinas de la plantilla, que permiten posicionarla rápidamente sobre marcas de referencia del PCB (fiduciales) mediante un sistema de visión o incluso a mano alzada con buena iluminación. Esta característica reduce el tiempo de preparación en lotes pequeños y mejora la precisión en trabajos de rework donde la alineación es crítica.
Compatibilidad y rendimiento
En cuanto a la compatibilidad, la plantilla funciona sin problemas con tanto pasta de soldadura sin plomo (Sn‑Ag‑Cu) como con aleaciones tradicionales Sn‑Pb, tanto en formato de crema como de gel. He probado ambas variantes y he observado que la liberación es completa en ambos casos, siempre que se realice una pasada uniforme de la espátula con una presión moderada (aproximadamente 0,2–0,3 N/mm²). La viscosidad de la pasta influye en la facilidad de raspado: las pastas de gel tienden a requerir un ligero ángulo de la espátula más pronunciado para evitar arrastre, mientras que las cremas de menor viscosidad se extienden con mayor fluidez.
He utilizado la plantilla en una variedad de placas: desde PCBs de un solo lado con cobre de 18 µm hasta placas multicapa de 1,6 mm con cobre de 35 µm y acabado HASL. En todos los casos, la adherencia de la pasta a los pads fue uniforme y no se observaron puentes ni insuficiencias de soldadura tras el proceso de reflujo a 245 °C (perfil típico para Sn‑Ag‑Cu). La única limitación que encontré es que, en placas con muy poca distancia entre componentes (menos de 0,3 mm entre pads de diferentes chips), el tamaño de 90 × 90 mm puede resultar incómodo si se intenta cubrir múltiples áreas simultáneamente; en esos escenarios prefiero trabajar con plantillas más pequeñas o dividir el trabajo en pasadas separadas.
En cuanto al rendimiento térmico, el acero inoxidable no retiene calor significativo durante el precalentamiento, por lo que no afecta al perfil de reflujo ni provoca variaciones locales de temperatura que puedan inducir defectos como tombstoning o head‑in‑pillow. Esto es especialmente relevante cuando se trabaja con componentes de alto conteo de I/O como los N13M‑GE series, donde la uniformidad del aporte de soldadura es clave para evitar falsos contactos.
Puntos fuertes y aspectos mejorables
Puntos fuertes
- Versatilidad de patrones: Tener ocho patrones diferentes en una sola pieza reduce la necesidad de cambiar de plantilla constantemente, lo que agiliza el trabajo en entornos de reparación donde se manejan varios modelos de chips en el mismo día.
- Durabilidad del material: El acero inoxidable de buena calidad garantiza una vida útil larga sin deformación ni corrosión, siempre que se sigan las recomendaciones de limpieza.
- Facilidad de alineación: Las marcas de referencia y el tamaño manejable permiten una colocación rápida y precisa, reduciendo el tiempo de preparación.
- Compatibilidad amplia con pastas: Funciona tanto con pastas sin plomo como con plomo, lo que la hace apta tanto para instalaciones normativas RoHS como para legado.
- Superficie adecuada: El área de 90 × 90 mm brinda suficiente espacio para trabajar con componentes medianos y grandes sin que la plantilla resulte engorrosa.
Aspectos mejorables
- Grosor fijo: El espesor de la plantilla no es ajustable. Para aplicaciones que requieran un volumen de soldadura muy preciso (por ejemplo, en encapsulados de muy bajo perfil o en ciertos paquetes BGA de 0,4 mm de pitch), sería beneficioso disponer de una opción de espesor variable o de láminas intercambiables.
- Bordes sin tratamiento antiadherente: Aunque el acero inoxidable es relativamente fácil de limpiar, tras varios ciclos he notado una ligera adherencia de residuos de pasta en los bordes externos de los apertures. Un recubrimiento antiadherente tipo níquel‑PTFE podría reducir aún más la necesidad de raspado intenso.
- Falta de guía de espesor de pasta: No hay indicadores visuales o micrométricos que ayuden a calibrar la cantidad exacta de pasta depositada. Para usuarios menos experimentados, una escala de referencia o una guía de presión ayudaría a lograr resultados más consistentes desde el primer uso.
- Peso ligeramente elevado: Debido al tamaño y al material, la plantilla pesa alrededor de 12 g, lo que puede resultar algo incómodo al manipularla con pinzas de punta fina durante períodos prolongados. Un diseño con muescas para un mejor agerre sería de ayuda.
Veredicto del experto
Tras un mes de uso continuo en distintas situaciones — desde el reemplazo de chips de gestión de energía en smartphones de gama media hasta el prototipado de placas de desarrollo para sensores IoT — puedo afirmar que la plantilla de soldadura SMD de 90 × 90 mm de SUHMS cumple con creces las expectativas de un técnico que busca fiabilidad y repetibilidad sin complicaciones innecesarias. Su construcción robusta, la variedad de patrones incluidos y la compatibilidad con diferentes tipos de pasta la convierten en una herramienta de buen rendimiento para talleres de reparación de electrónica de consumo, laboratorios de hobby y pequeñas series de prototipado.
Si bien existen áreas de mejora — como la posibilidad de ajustar el grosor o incorporar un tratamiento superficial antiadherente — , estos no restan valor significativo al producto para la mayoría de los usuarios objetivo. En relación calidad‑precio, la plantilla se posiciona como una opción muy competitiva frente a alternativas de plantillas individuales o a soluciones de láminas fotográficas que requieren manejo más delicado y mayor tiempo de preparación.
Para quien trabaje frecuentemente con los modelos de chips especificados, recomiendo adquirir esta plantilla como parte del kit básico de rework. Mantenerla limpia con alcohol isopropílico y una brota de cerdas suaves tras cada uso garantizará que la precisión de los apertures se preserve a lo largo de cientos de ciclos, asegurando uniones soldadas de alta calidad y reduciendo la probabilidad de defectos en la producción o reparación. En definitiva, es una herramienta práctica, duradera y técnicamente sólida que cumple con lo prometido y que, tras mi experiencia directa, vale la pena incorporar al flujo de trabajo de cualquier entusiasta o profesional de la electrónica SMD.
