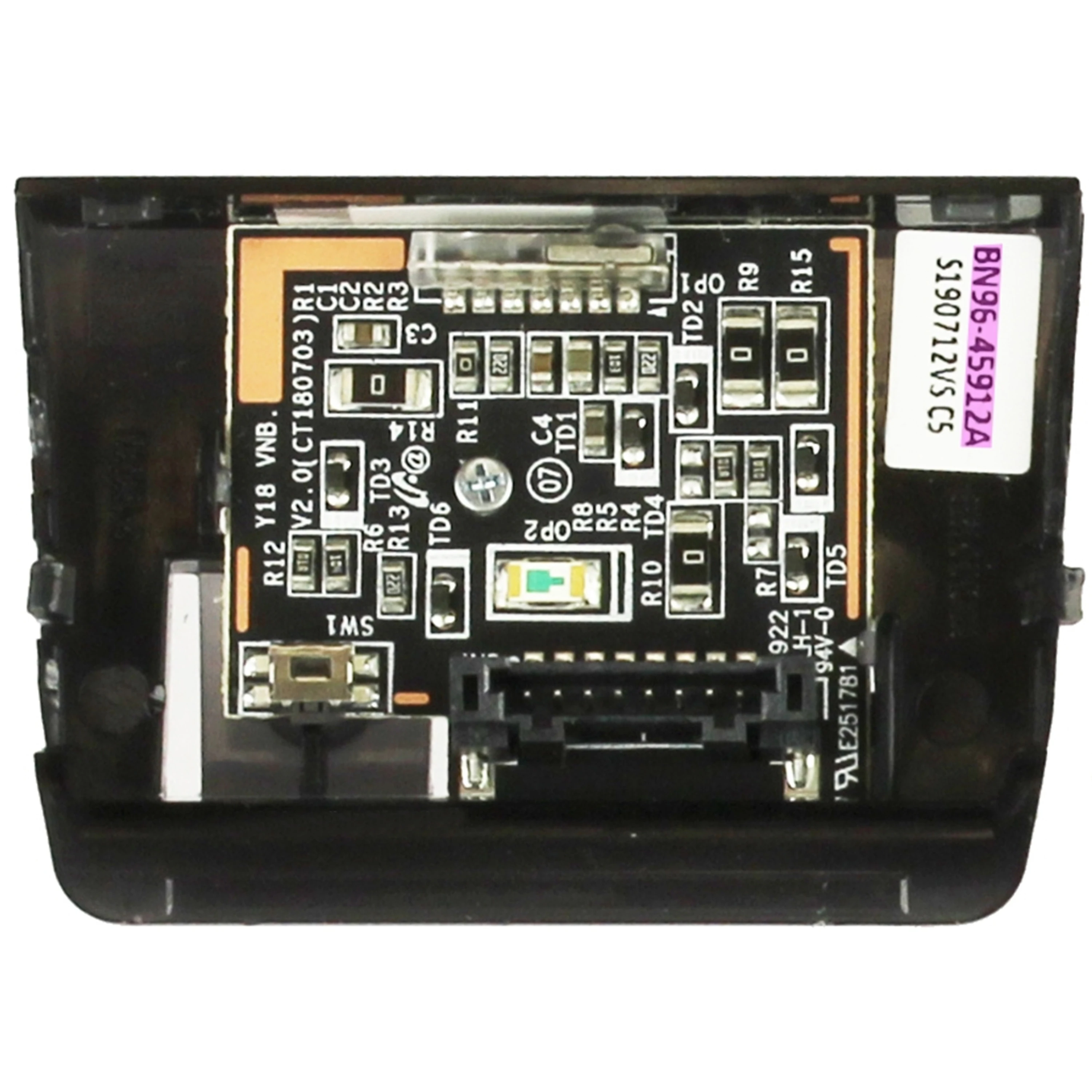

Placa sensor IR Samsung TV – Módulo receptor infrarrojos

Análisis general del producto

Esta placa de función P con sensor IR y control del botón de encendido es, en esencia, el “punto de decisión” para dos cosas que en un televisor se vuelven críticas cuando fallan: la recepción del mando (vía infrarrojos) y la respuesta física al pulsar encendido. En la práctica, cuando un TV empieza a no reaccionar al mando o el arranque se vuelve errático (a veces enciende, otras no, o necesita varios intentos), el origen suele estar en el propio circuito del receptor IR, en la línea asociada del botón, o en el acoplamiento de esa placa con el resto del televisor (conectores/fit mecánico).

En mis revisiones de reparaciones en gamas similares, este tipo de módulo no “arregla por arte de magia” problemas que en realidad sean de software o de alimentación principal, pero sí suele ser la pieza adecuada cuando el síntoma es consistente: el mando deja de ser detectado y el botón no responde con normalidad, o la respuesta es intermitente, especialmente después de manipulación previa, golpes menores, calor sostenido o ciclos repetidos de encendido.

El enfoque técnico de esta solución es acertado: al reemplazar la electrónica que gestiona el sensor IR y el botón, recuperas la ruta de señal desde el frontal (donde “vive” el receptor) hasta la placa principal que interpreta la orden y arranca.

Calidad de construcción y materiales

A nivel de construcción, este tipo de placa suele venir orientada a durabilidad en entornos domésticos con vibración mínima, pero con dos agresores habituales: temperatura y esfuerzos mecánicos en el cableado flexible o conectores cercanos al frontal. Lo que más valoro en estas reparaciones es que el ensamblaje sea robusto en:

• Conectores: que hagan buen contacto sin holguras. En fallos intermitentes, el “problema” a menudo no es solo la electrónica, sino la presión de asiento del conector al volver a montar.
• Fijaciones y guiado de cables: si al reinstalar queda un cable con tensión, con el tiempo se traduce en fallos en la señal IR o en el tacto del botón.
• Integridad del área del sensor: la zona del receptor IR debe quedar alineada con la ventana frontal del televisor; si queda descentrada o con separación irregular, la sensibilidad y el alcance del mando pueden degradarse.

Cuando he tenido que sustituir placas equivalentes, el mayor riesgo en el proceso no está tanto en “romper” la placa, sino en dañar conectores al desconectar o en dejar una pista fatigada por torsión durante el montaje. Por eso, más que mirar “materiales premium”, aquí la calidad real se nota en cómo de fácil es desmontar y reinstalar sin ejercer palanca sobre el mazo.

Compatibilidad y rendimiento

En cuanto a compatibilidad, esta placa está pensada para televisores Samsung de la familia NU (por ejemplo, modelos tipo UN55NU6080FXZA, UN55NU6900FXZA, UN55NU7300FXZC y sus variantes con sufijos similares). En reparaciones, la compatibilidad “real” depende de que coincidan tres cosas:

1. Referencias de placa (o familia funcional exacta).
2. Tipo de conectores en el arnés del TV.
3. Encaje mecánico (posicionamiento dentro del chasis para que el sensor IR quede alineado).

Mi recomendación práctica para asegurar el encaje es clara: antes de montar, verifica que las patas de conexión y el formato del módulo coinciden con lo que tiene tu televisor, y evita improvisar adaptadores. Una placa compatible en lo “eléctrico” pero mal alineada puede hacer que el mando funcione a corta distancia y falle en el día a día.

Respecto al rendimiento, el objetivo es recuperar dos comportamientos:

• Respuesta del mando IR: tras la sustitución, el televisor debería volver a detectar órdenes a la distancia habitual en el salón (sin tener que apuntar “exacto” o acercarte de forma notoria). Si el mando sigue sin funcionar, el fallo puede estar en el emisor del mando, en el alineamiento del sensor, en la ventana frontal o incluso en otra parte de la cadena de encendido.
• Botón de encendido estable: lo esperable es que el pulso físico provoque la misma reacción que antes hacía correctamente. En problemas típicos, se manifiesta como “pulsas y no pasa nada” o como “pasa a veces”; al sustituir el módulo, ese comportamiento suele normalizarse siempre que la presión del botón quede bien transmitida y el conector tenga buen asiento.

Un detalle que trato siempre en banco de pruebas: después de montar, realizo varios ciclos de encendido/apagado y pruebas de mando antes de dar la reparación por cerrada. Eso me ayuda a descartar fallos intermitentes causados por montaje (conector a medias, cable con tensión, o sensor mal asentado).

Puntos fuertes y aspectos mejorables

Puntos fuertes

• Ataca síntomas concretos: si tu problema gira alrededor del mando IR y/o el botón de encendido, esta solución va directo al subsistema correcto.
• Recuperación funcional: normalmente restituye la detección IR y la lógica asociada a encendido, evitando diagnósticos a ciegas.
• Enfoque de reemplazo por módulo: es preferible a “parches” en contactos o rework de cables, que suelen degradarse con el tiempo.

Aspectos mejorables (desde un punto de vista técnico)

• Verificación previa más estricta: aunque el encaje suele depender de referencias de la familia, en mi experiencia conviene validar conectores y ubicación mecánica antes de pedir la pieza definitiva, para reducir el riesgo de devoluciones.
• Ajuste fino tras la instalación: si el sensor IR no queda perfectamente alineado, el rendimiento del mando puede degradarse aunque el televisor “encienda” bien con el botón. Una revisión visual y de asiento es tan importante como la electrónica.

Consejos de uso y mantenimiento tras la reparación:

• Evita limpiar la zona frontal del sensor con productos agresivos; si hay polvo, usa una limpieza suave y, si hace falta, seca bien para no afectar la ventana.
• No fuerces el arnés al cerrar el chasis: si el cable queda pellizcado, el botón puede volver a dar fallos o la señal IR volverse inestable.
• Tras cambiar la placa, realiza ciclos de prueba y comprueba que el mando funciona sin “trucos” (apuntar de forma milimétrica o acercarte).

Comparativa genérica con alternativas: frente a soluciones de “reparar el botón” (rework de contactos) o a placas genéricas no equivalentes, este enfoque modular suele ser más fiable porque restaura el circuito completo del receptor IR y la lógica del pulsador. Donde más se nota la diferencia es en fallos intermitentes, donde el contacto parcial puede engañar durante semanas.

Veredicto del experto

Si tu televisor presenta fallo en el mando por IR y/o comportamiento irregular del botón de encendido, esta placa de función P es una reparación con buena lógica técnica: devuelve al sistema la etapa que interpreta esas entradas físicas y remotas. Donde hay que ser meticuloso es en la compatibilidad real por conectores y encaje mecánico, y en el montaje sin torsión ni tensión en los cables, porque ahí es donde se generan la mayoría de “después de reparar, sigue fallando” que he visto en este tipo de sustituciones.

En conjunto, es una pieza adecuada y razonable para devolver estabilidad al encendido y mejorar la respuesta del mando, siempre que el diagnóstico apunte efectivamente a la placa (y no a alimentación principal o a otros subsistemas). Si el síntoma es coherente con receptor IR y botón, suele ser el camino más directo y con mejor retorno.
