Descripción

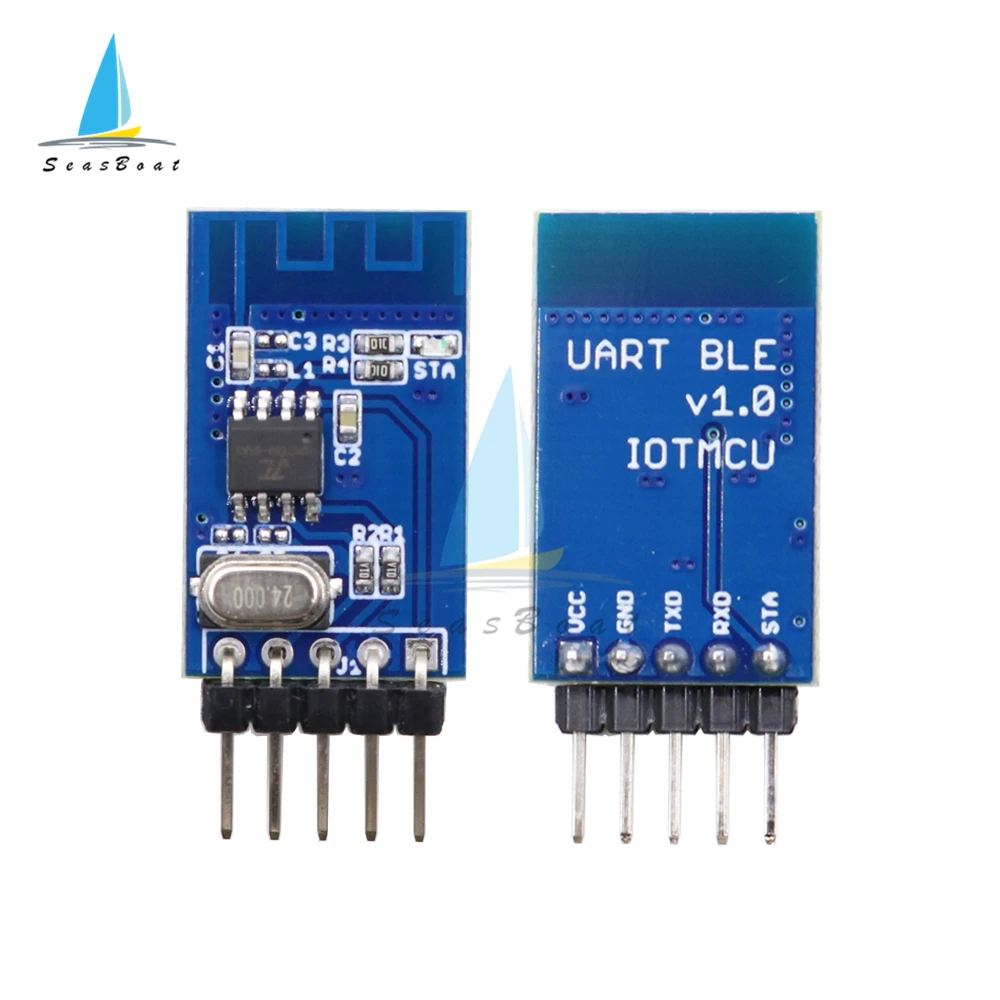

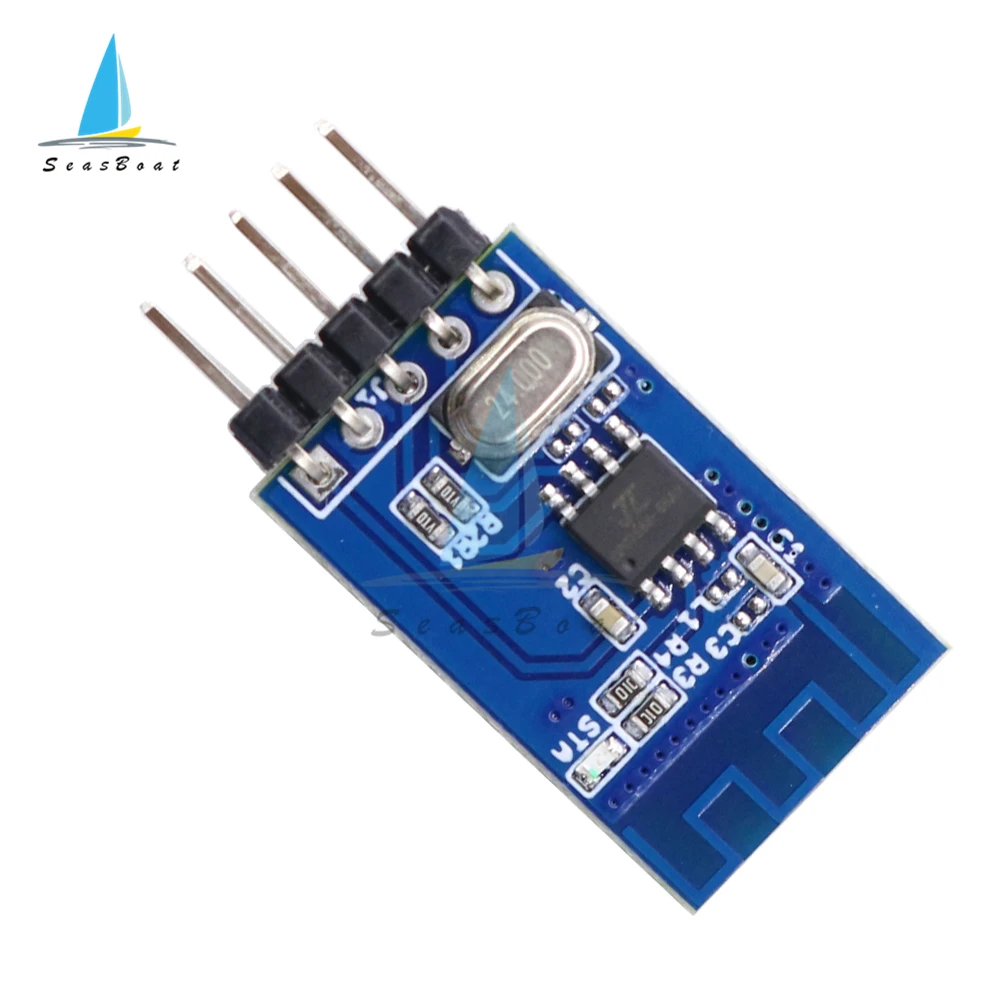

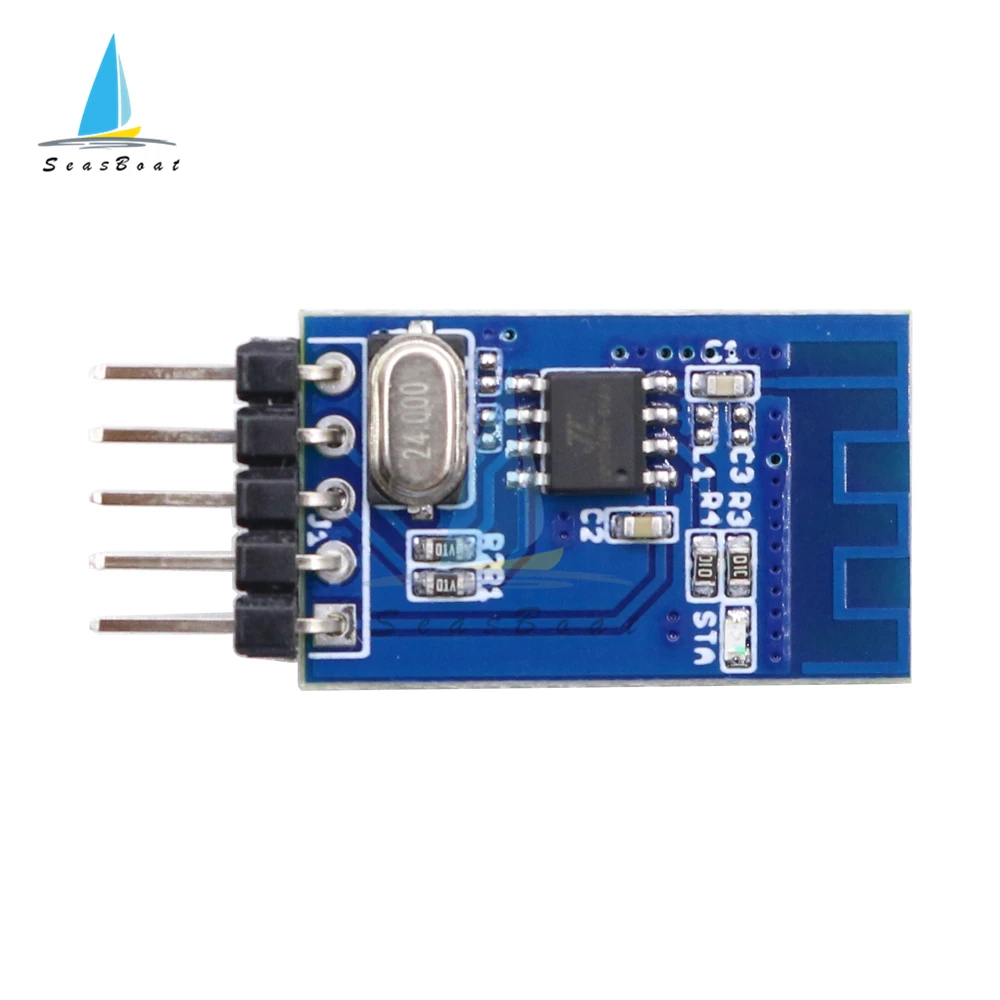

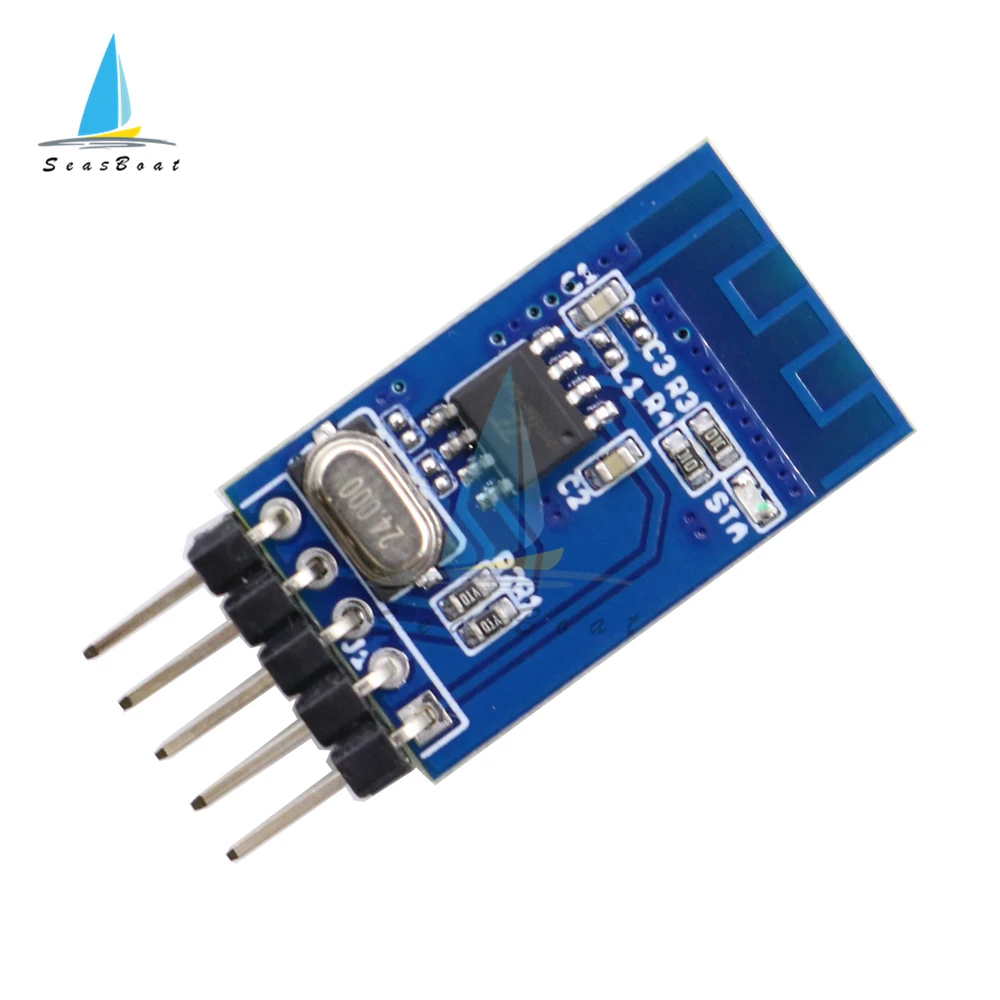

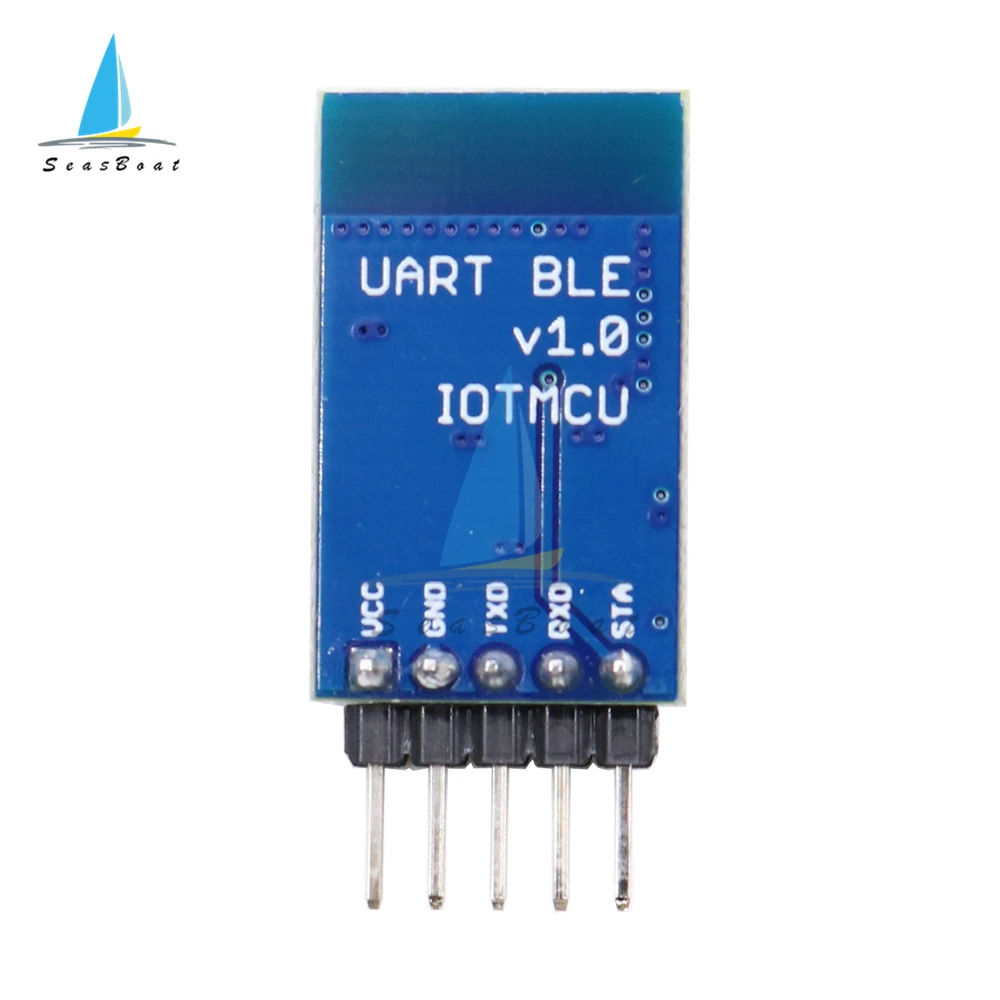

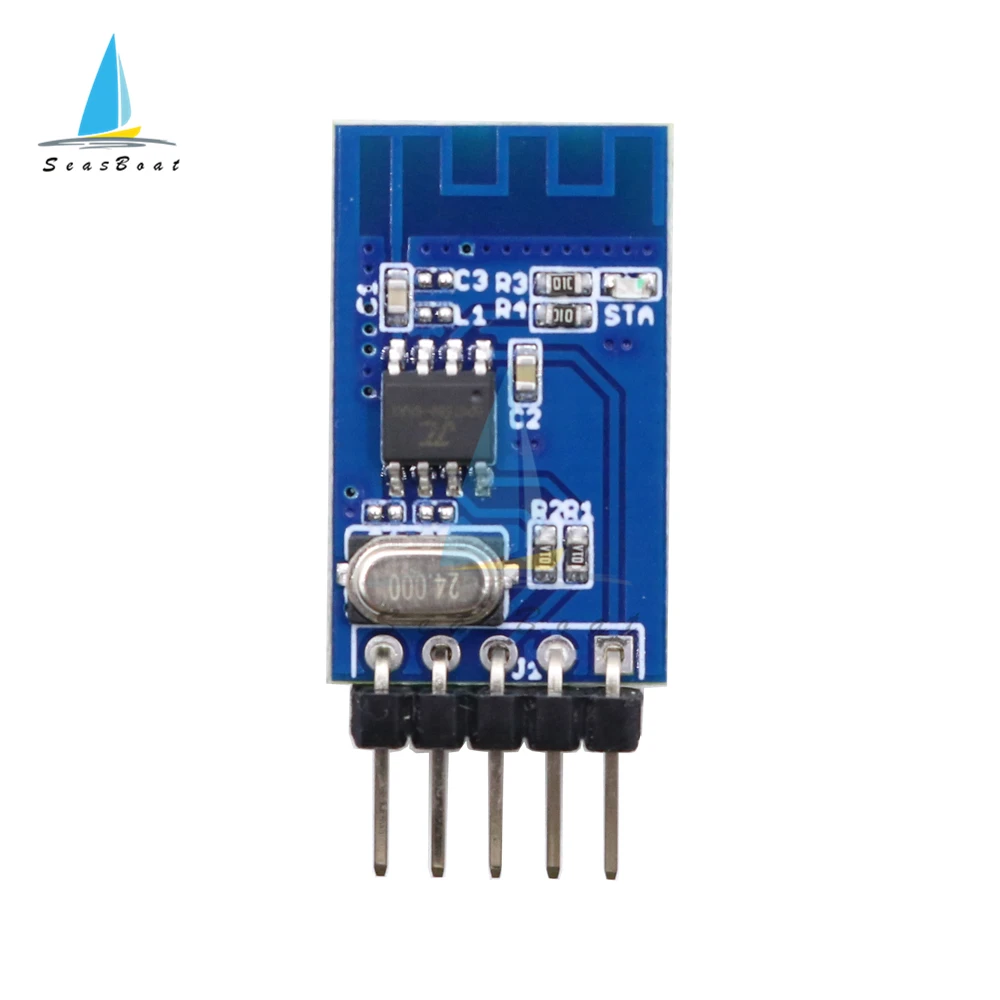

KT6368A es un chip de datos puro de modo dual que admite Bluetooth 5,1 versión BLE y 2,1 versión SPP. Lo más destacado del chip es su tamaño ultra pequeño y su precio ultra bajo. Y transmisión transparente simple y función de control serial AT. Reduce en gran medida la dificultad y el costo de desarrollar Bluetooth integrado en otros productos. KT6368A admite la conexión a teléfonos móviles para la interacción de datos bidireccional, comúnmente conocida como "transmisión transparente Bluetooth". A través de la interfaz UART, admite comandos AT comunes, tales como: nombre de configuración, Dirección de configuración, velocidad de configuración en baudios, etc.
El KT6368A es un módulo Bluetooth de modo dual (compatible con BLE y SPP) diseñado para una comunicación en serie inalámbrica transparente. Es un dispositivo Bluetooth esclavo. Una vez que se empareja con un dispositivo Bluetooth maestro como un PC, teléfonos inteligentes y tabletas, su funcionamiento se vuelve transparente para el usuario. Todos los datos recibidos a través de la entrada serial se transmiten inmediatamente por el aire. Cuando el módulo recibe datos inalámbricos, se envía a través de la interfaz en serie exactamente en el momento en que se recibe. No se necesita ningún código de usuario específico para el módulo Bluetooth en el programa de microcontrolador de usuario.
El KT6368A admite dos modos de trabajo: modo de trabajo normal y modo de trabajo de baja potencia. En el modo de trabajo normal, el KT6368A admite el control de comando AT y la comunicación de datos UART al mismo tiempo. En el modo de trabajo de potencia BAJA DE LA solo suponga la comunicación de datos UART. El usuario puede cambiar los parámetros del sistema (por ejemplo, código PIN, velocidad en baudios, etc.) utilizando el controlador host de un PC que ejecuta el software del terminal utilizando un convertidor de serie a TTL. Cualquier cambio realizado en los parámetros del sistema se mantendrá incluso después de que se quite la alimentación. Transferencia DE DATOS UART transparente con un dispositivo remoto conectado solo mientras está conectado en KT6368A.
El KT6368A funcionará con voltaje de suministro de 2.2VDC a 3.4VDC. Se recomienda un convertidor de nivel lógico para proteger el KT6368A si lo conecta a un dispositivo de 5V (por ejemplo, Arduino Uno y Mega).
Característica:
1. Voltaje de funcionamiento: 2,2 V-3,4 V 【Recomendado 3,3 V】
2. La corriente en el arranque es de 26mA. Se estabiliza durante aproximadamente 1 segundo, luego cae a aproximadamente 4mA.
3. El búfer UART proporcionado por el chip es de 1K bytes, y la velocidad de baudios predeterminada es 115200
4. la tasa BLE Para, no hemos hecho una prueba completa. Si necesita transmisión de alta velocidad, pruébelo usted mismo
5. Transmisión SPP, se recomienda que un solo paquete de datos no exceda los 512 bytes a la vez, y se recomienda que la velocidad de transmisión sea medida por usted mismo
6. La velocidad de transmisión de BLE es diferente debido a las diferentes versiones de teléfonos móviles. Por lo tanto, no hay forma de explicar uniformemente la tasa, el usuario la mide.
