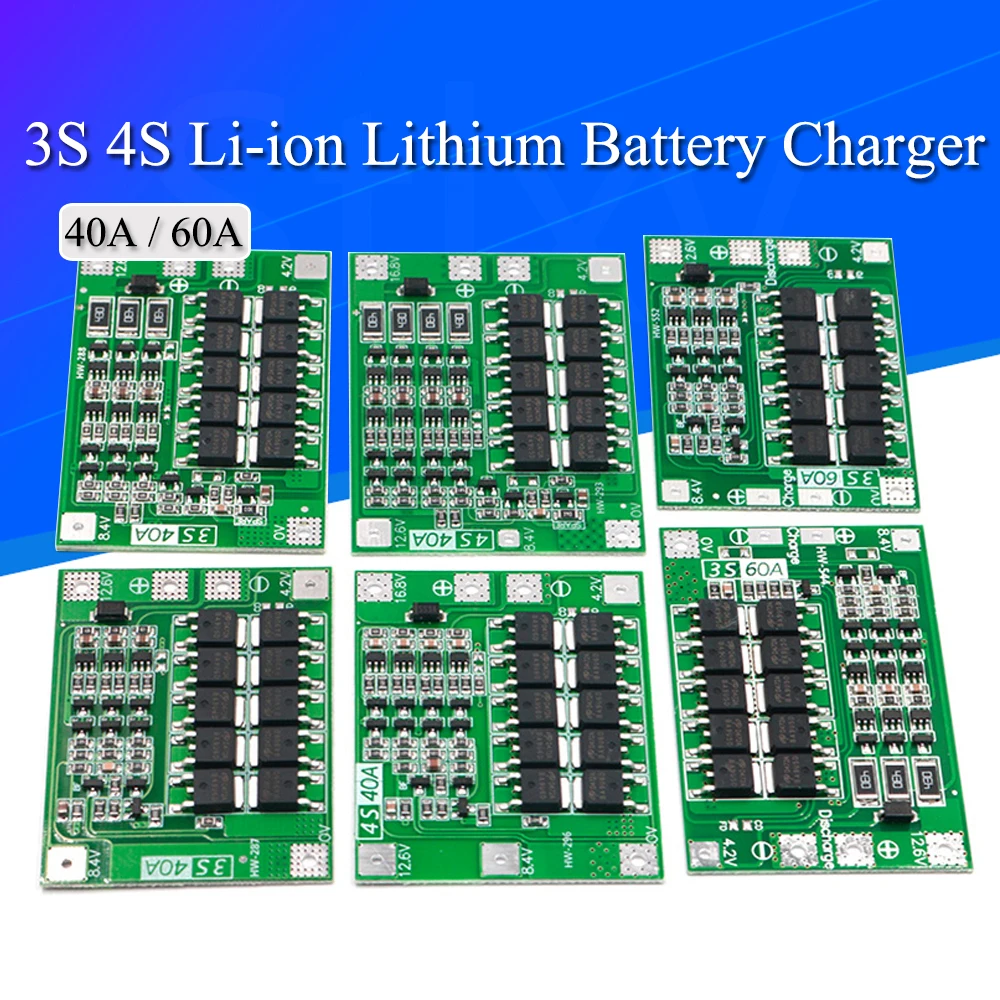

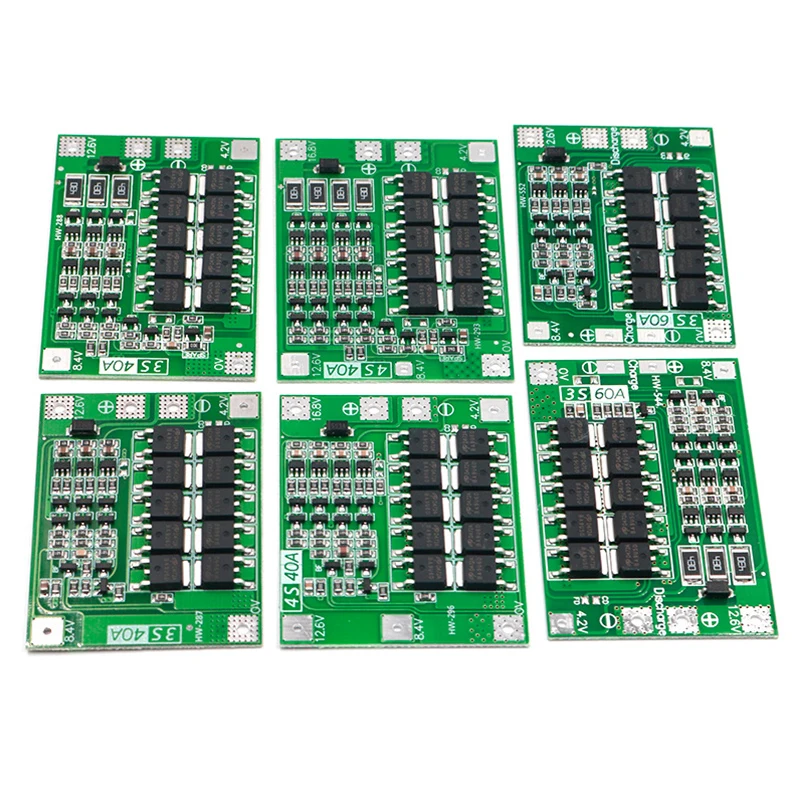

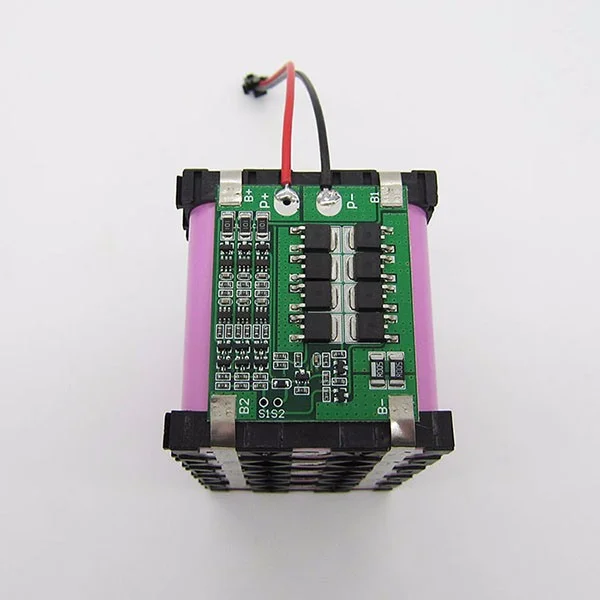

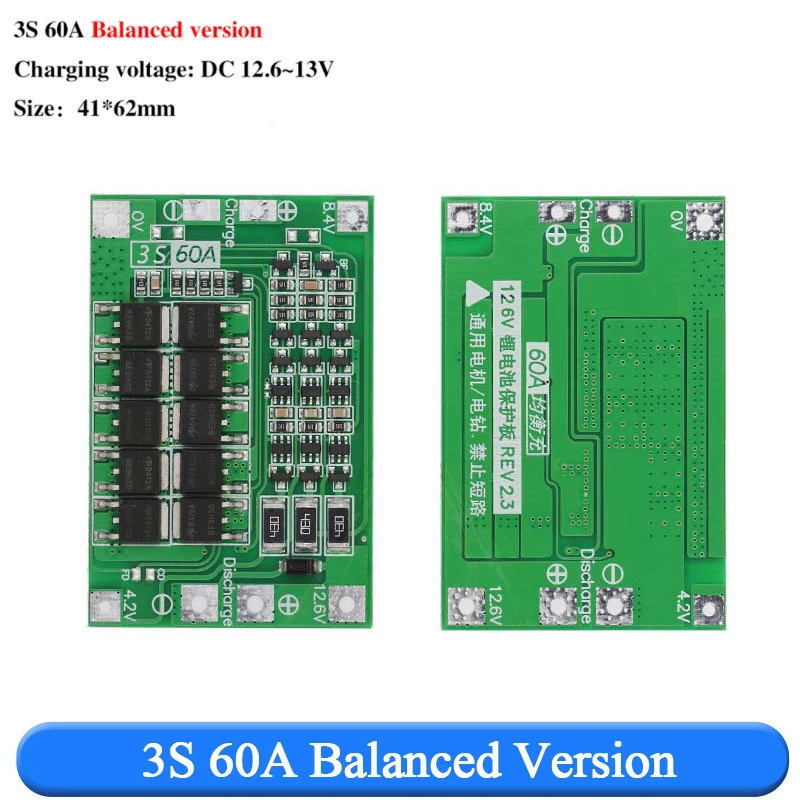

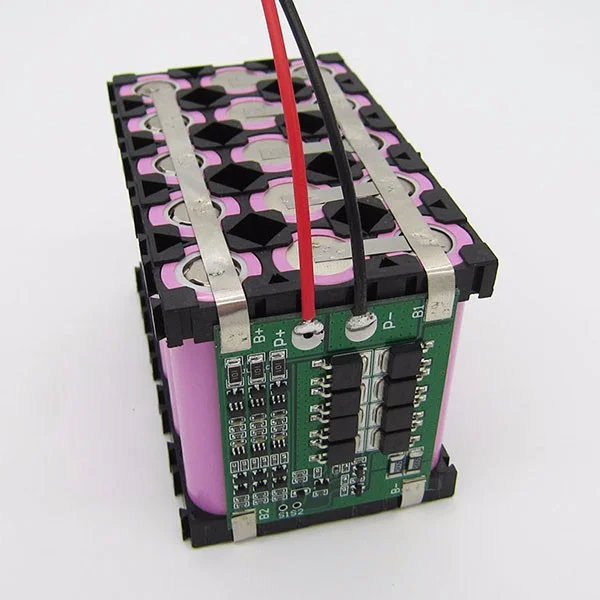

Placa de protección del cargador de batería de litio 3S 4S 40A 60A 18650 BMS Motor de taladro 11,1 V 12,6 V/14,8 V 16,8 V mejora/equilibrio 25A

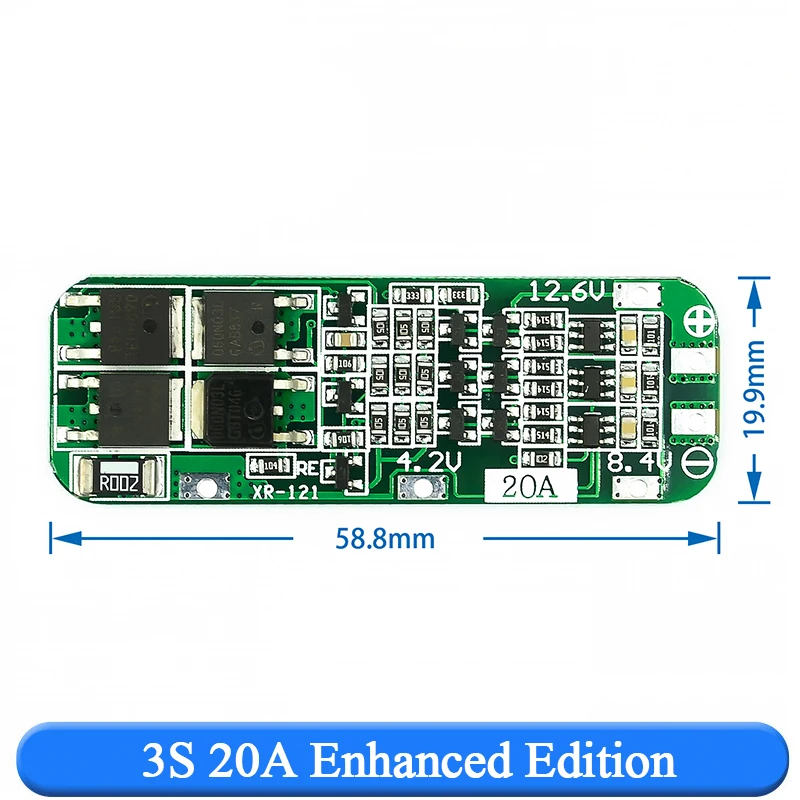

3 series de placa de protección de batería de litio de 12,6 V 20A (con función de recuperación-Recuperación automática)

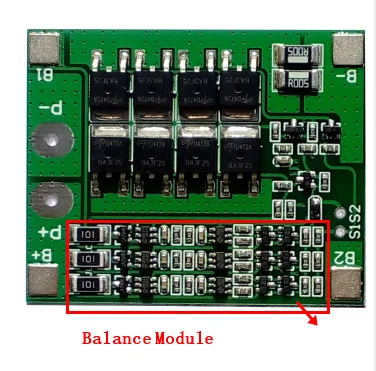

El equilibrador es solo una función auxiliar, el equilibrio significa que cuando la batería se carga, cada batería de serie necesita el mismo voltaje. Cuando el voltaje de UNA celda obtiene 4,2 V, las otras celdas no, el voltaje de la primera celda se descargará para esperar que las otras celdas alcancen el mismo nivel.

Nota:

Diferencias de resistencia interna de la batería dentro de 5 miliohmios, voltaje dentro de 0,03 V voltaje, capacidad varía dentro de 50 mA

Características:

1) circuito de detección de voltaje de alta precisión;

2) terminal del cargador usando Dispositivo de alto voltaje;

3) Circuito de detección de sobrecorriente de tres etapas incorporado (sobrecorriente 1, sobrecorriente 2 o cortocircuito de carga);

4) el transistor MOS puede controlar la carga y descarga de la batería;

5) Bajo consumo de corriente en espera.

Parámetro breve:

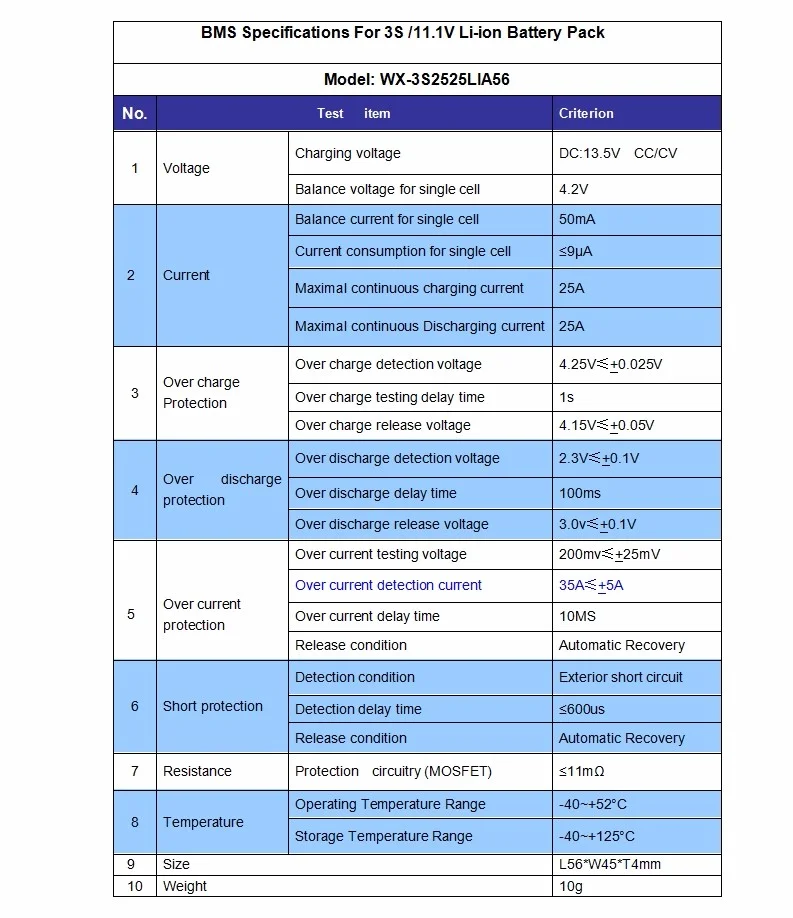

Parámetro:

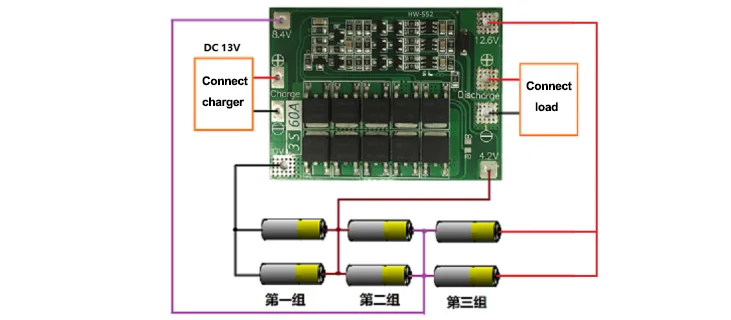

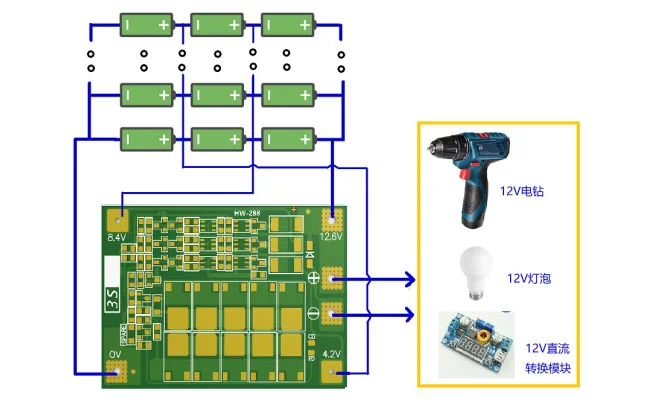

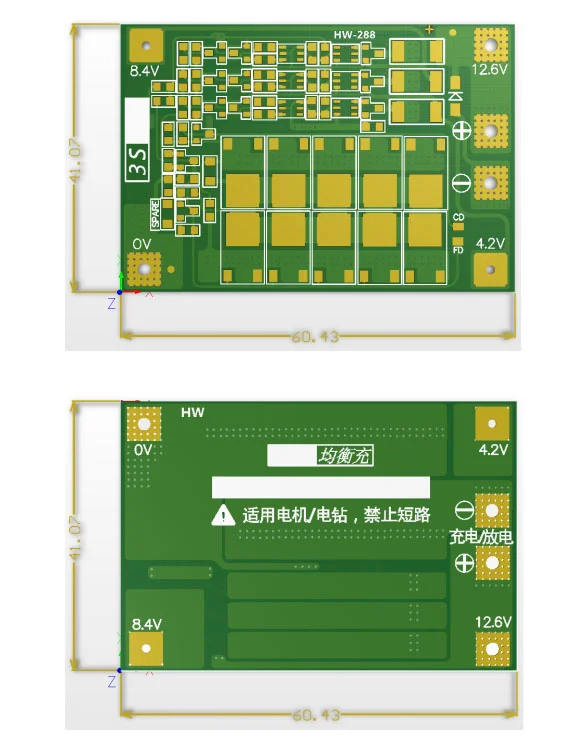

Instrucciones de conexión 3S BMS:

Paquete referencia

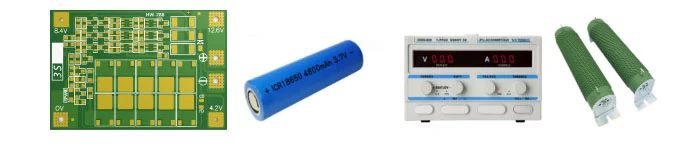

Prepare el módulo de protección de batería de litio 3S 12,6 V 40A, batería, fuente de alimentación, resistencia de carga de alta potencia

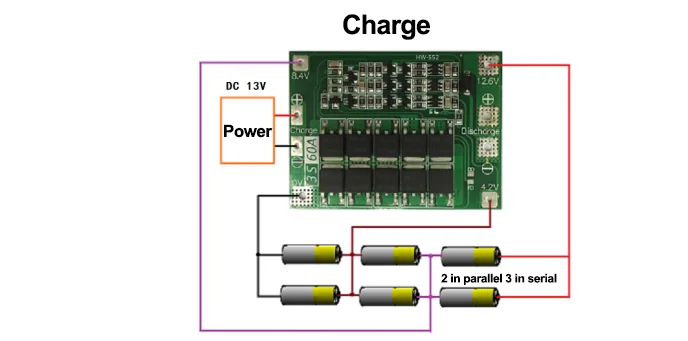

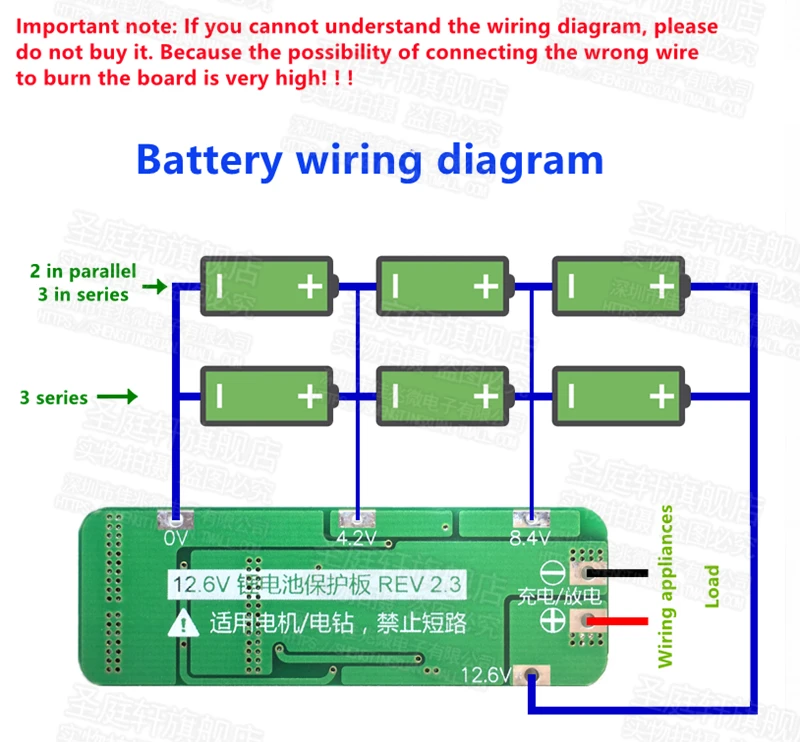

La siguiente figura muestra el diagrama de carga de la batería. El voltaje de carga es DC12.6V ~ 13,6 V. La corriente de carga depende de la batería conectada, y el máximo no es más de 20A. El módulo tiene una ruta de carga equilibrada y la función de ecualización solo funciona cuando el rendimiento de la batería no es muy diferente.

Nota 1: el inicio exitoso del taladro requiere tres baterías de energía 15 C-20 C, o seis baterías de energía 10 C-15 C (¡el 18650 normal no puede iniciar el taladro!).

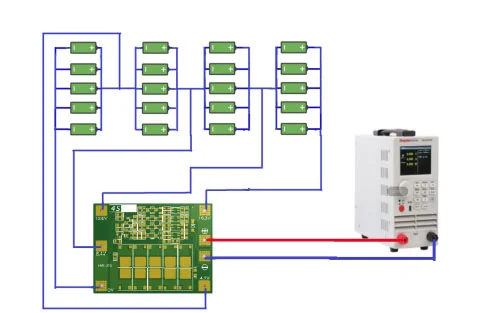

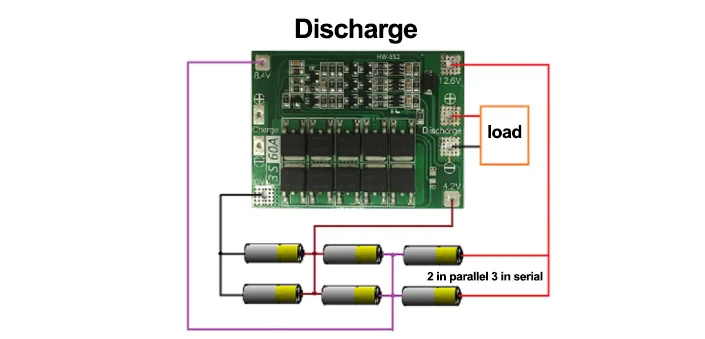

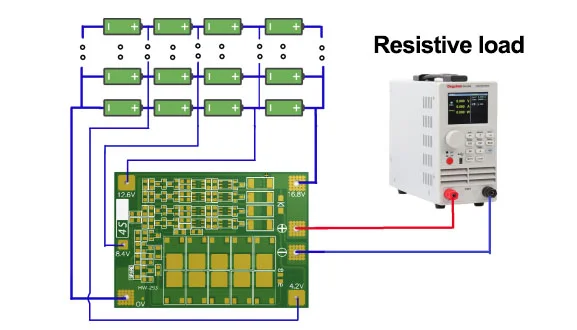

Nota 2: estrictamente de acuerdo con el cableado del mapa 0V, 4,2 V, 8,4 V, 12,6 V, 16,8 V, No cortocircuite deliberadamente.Nota 3: Cuando se utiliza la carga del motor del cepillo, intente conectar un condensador no polar (soporta voltaje superior a 25V, CAPACIDAD 10uF-100uF) a los terminales positivo y negativo del motor para evitar el pico inverso del motor. Rompe el tubo MOS.Nota 4: 4 grupos de baterías en serie, asegúrese de que el voltaje de cada grupo de baterías, si no es el mismo, llene cada batería por separado y luego utilícelo en serie. La prueba de descarga, la caída de voltaje de la batería más rápido ese grupo es la batería pobre.La siguiente figura muestra el diagrama de descarga del módulo. La batería es de 4 cuerdas. La batería conectada debe cumplir con la corriente de descarga de 40A. Se puede realizar conectando la batería en paralelo o comprando una batería con una gran corriente de descarga. Por ejemplo, la batería 2000mAH, la descarga múltiple 10C, solo necesita 4 series 2 y la corriente máxima puede alcanzar la corriente de descarga 40A, la descarga estable requiere 4 cuerdas 4 y puede ser, Y necesita prestar atención a la disipación de calor, la energía de la batería de descarga caerá rápidamente.Versión de equilibrio:Versión mejorada:

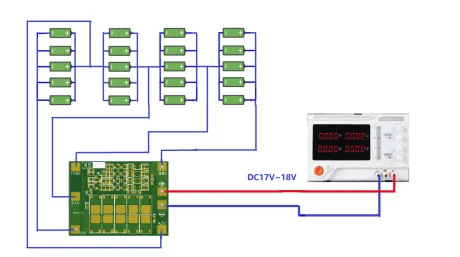

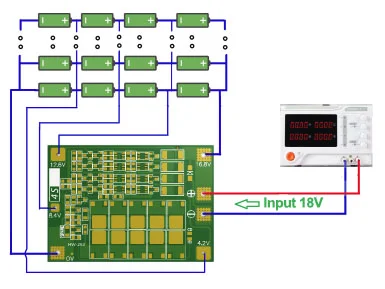

La siguiente imagen muestra el diagrama de carga de la batería, 4 series de baterías, la carga completa real, voltaje de 16,8 V, voltaje de carga de, la corriente de carga depende de la batería conectada, el máximo no supera los 20A.

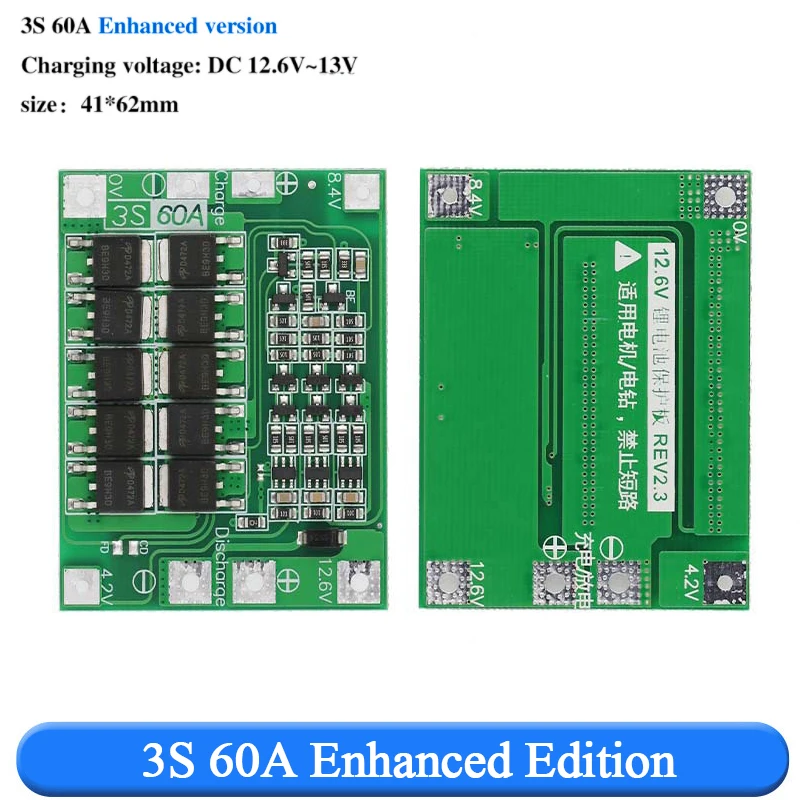

Versión mejorada:
