Descripción
Características:
1. Varios modelos, incluyendo litio ternario 3S, 2, 6S, fosfato de hierro y litio y titanato de litio,
2. Ecualización híbrida, que reduce la complejidad a la simplicidad sin la necesidad de detectar la diferencia de voltaje entre las baterías, transfiriendo directamente energía entre condensadores adyacentes y luego conexión paralela equivalente de alta frecuencia. El control principal del microcontrolador se combina con transistores MOS de baja resistencia, proporcionando un excelente rendimiento de baja potencia y un eficiente efecto de ecualización de alta precisión. El uso a largo plazo de la precisión de ecualización puede alcanzar 0.005V-0,01 V, con un menor consumo de energía del circuito.

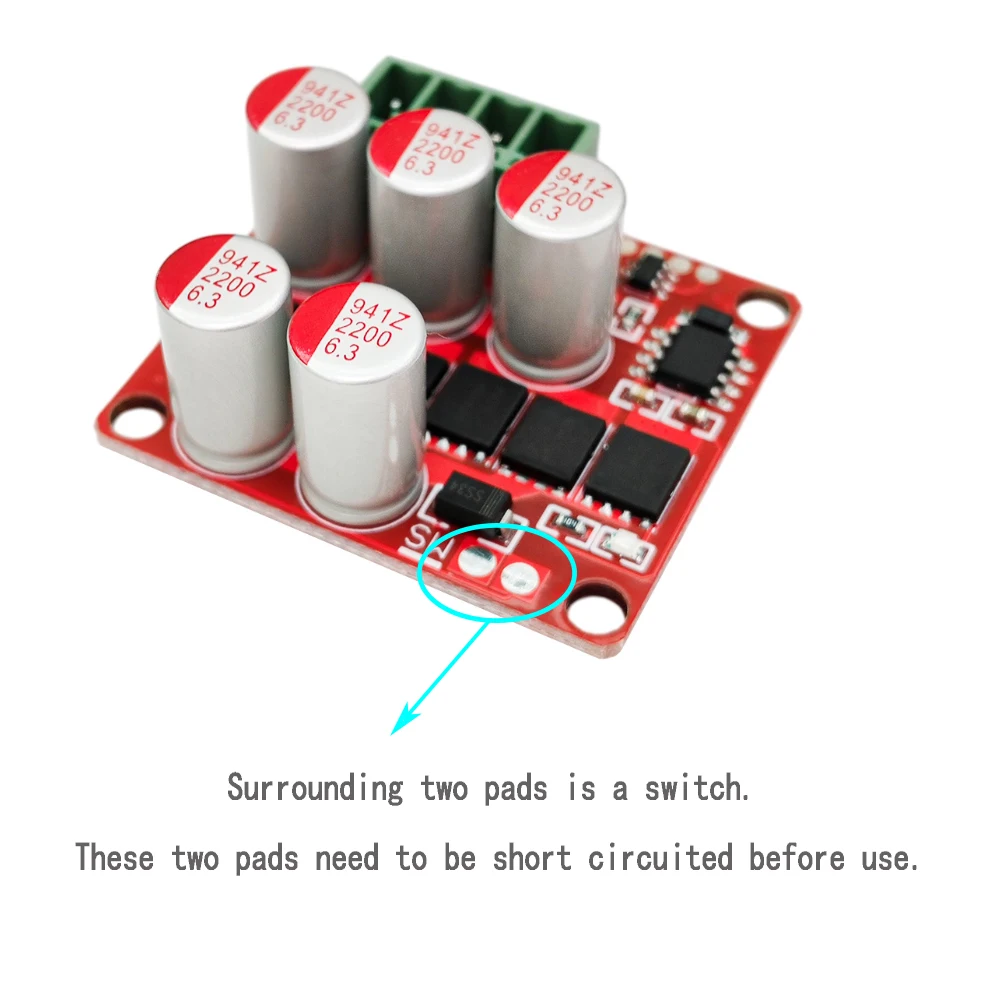

3. El consumo de energía de funcionamiento es de aproximadamente 1,5-2,5 mA, y el voltaje de la celda de la batería se puede apagar automáticamente cuando es inferior a 2,5 V, o apagarse manualmente a través de un interruptor.

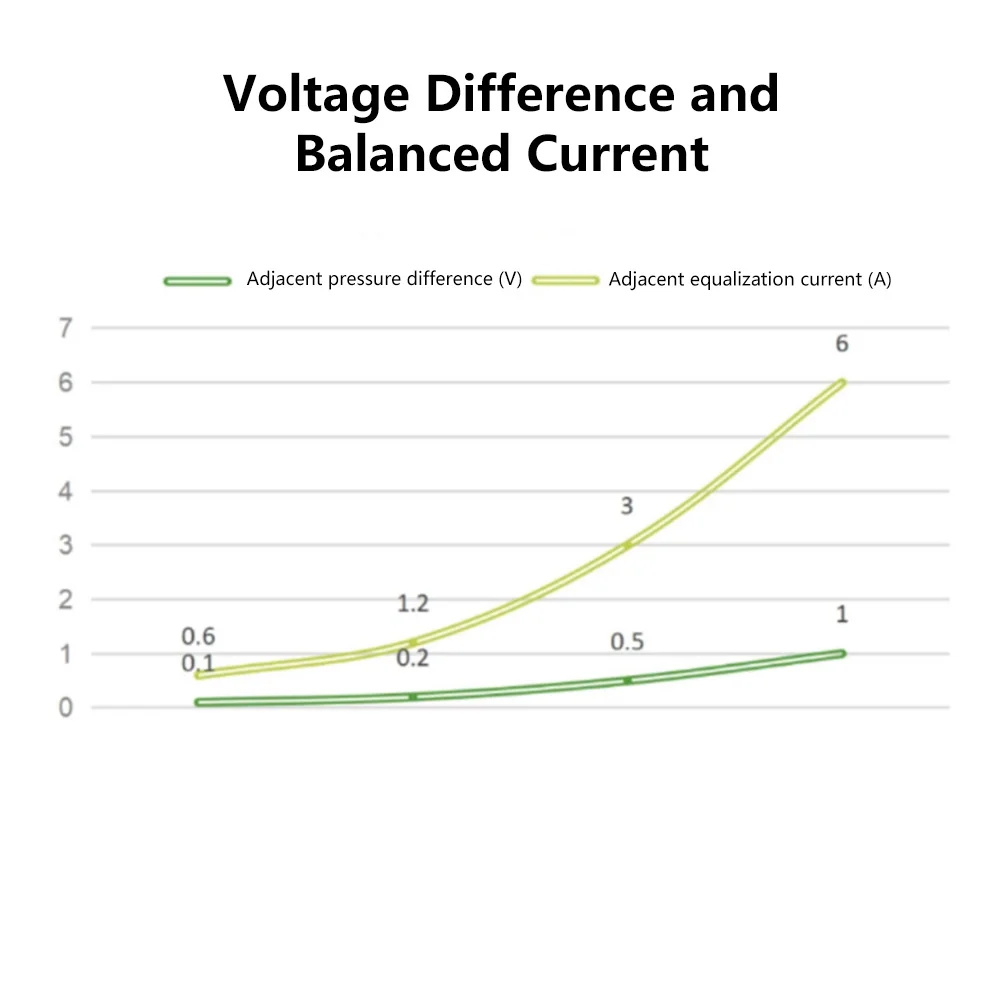

4. La corriente de equilibrio máxima es de aproximadamente 6A, y cuanto mayor sea la diferencia de voltaje, mayor será la corriente. Cuando la diferencia de voltaje es de 1V, es de aproximadamente 6A; 0,5 V aproximadamente 3A; 0,2 V es aproximadamente 1,2 A (los parámetros anteriores son la batería de litio de potencia de la batería, combinado con 10CM 0,75mm metro cuadrado, medido, y el punto de medición de recolección de voltaje es el enchufe a bordo).

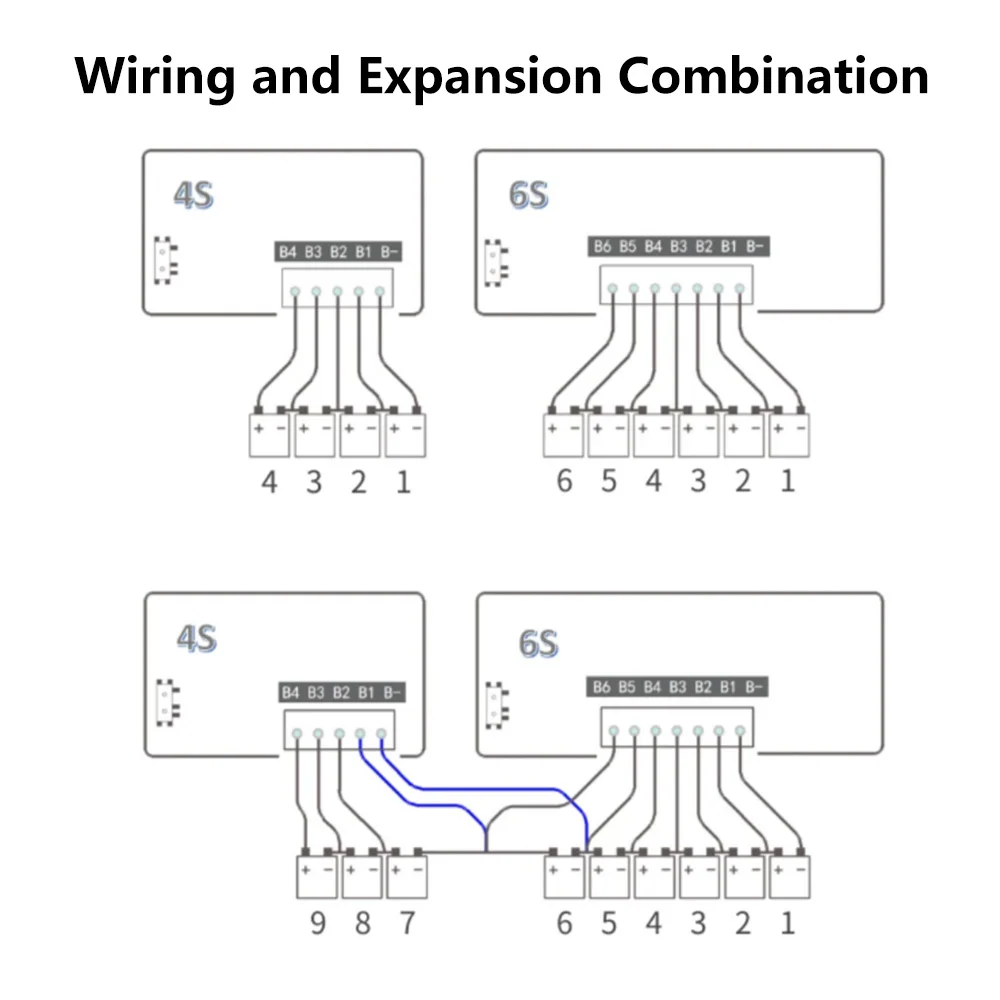

5. La combinación se puede ampliar y se pueden seleccionar combinaciones de módulos adecuadas en función del método de conexión de la serie de baterías. Los módulos se pueden reducir o expandir para su uso, y se pueden reducir o conectar en cascada con múltiples placas para su expansión. Consulte el diagrama para conocer los métodos de conexión específicos.
Parámetros:
Modelo y especificación: 3S/3S/6S/1/2 S
Método de equilibrio: equilibrio activo de transferencia de energía
Corriente equilibrada: máximo 6A (cuanto mayor sea la diferencia de voltaje, mayor será la corriente y viceversa)
Precisión de ecualización: 0,01 V
Consumo de energía de funcionamiento: 1.5mA-2.5mA
Protección de bajo voltaje: 2,5 V Apagado automático Consumo de energía: OmA
Baterías adecuadas: litio ternario, fosfato de hierro y litio, titanato de litio
Voltaje aplicable: Monómero 2,5 V-4,4 V

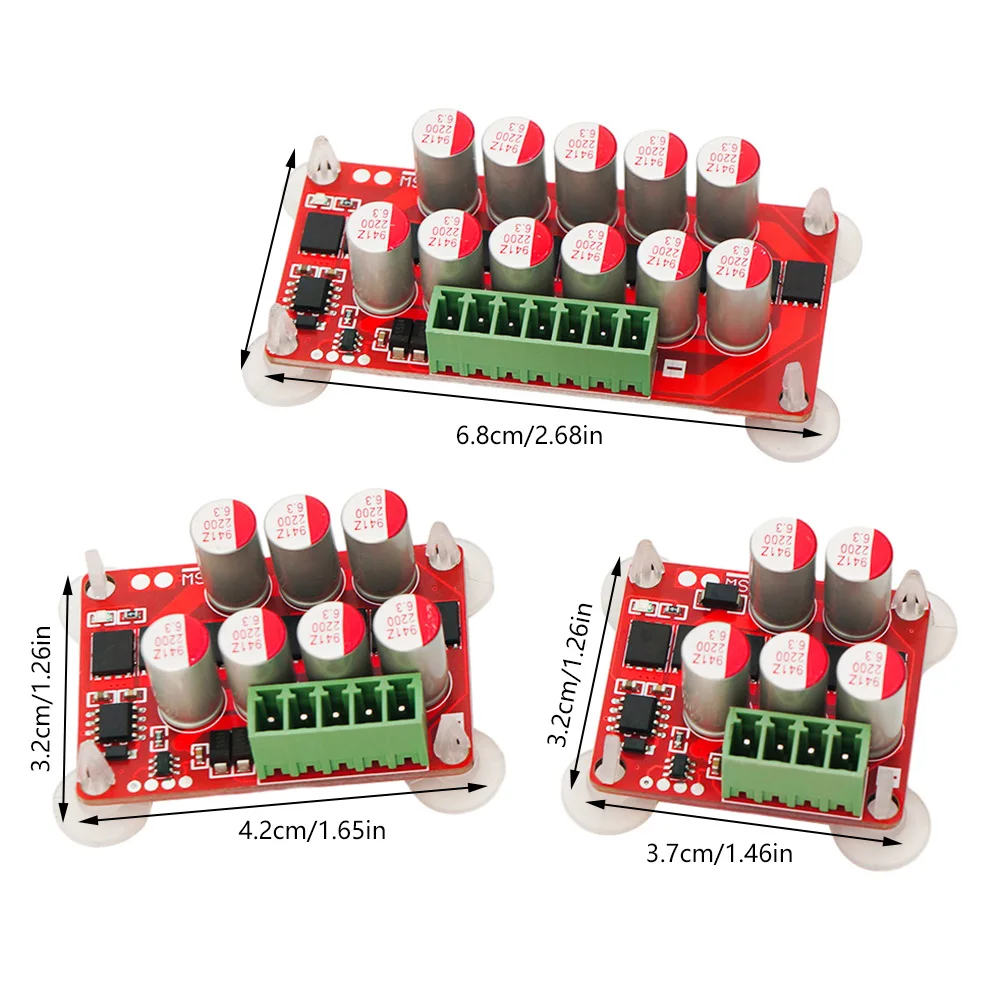

Dimensiones del producto: ilustrado
Enchufe de cable: 15EDG-3.81
Cables de soporte: longitud del cableado 30cm, color aleatorio
Luz indicadora de funcionamiento:
Luz indicadora de funcionamiento, encendido indica que el sistema está funcionando normalmente, apagado indica que el voltaje de la batería está por debajo de 2,5 V y está en estado de suspensión o el interruptor está apagado. El sistema está completamente apagado y el consumo de energía es 0
Equilibrio activo híbrido:
Las celdas adyacentes transfieren energía a través de condensadores y luego logran efectos de equilibrio eficientes y de alta precisión a través de la conexión paralela equivalente de alta frecuencia. El diseño de baja potencia simplifica la complejidad y el circuito no necesita detectar la diferencia de voltaje entre las baterías. Está en funcionamiento a largo plazo para proteger el equilibrio de voltaje de las baterías. El consumo de energía de funcionamiento es de solo 1,5 mA-2,5 mA, y el voltaje de la batería individual es inferior a 2,5 V para entrar en el estado de suspensión. El consumo de energía del sueño es tan bajo como uA
Nivel para proteger la batería de descargas excesivas.

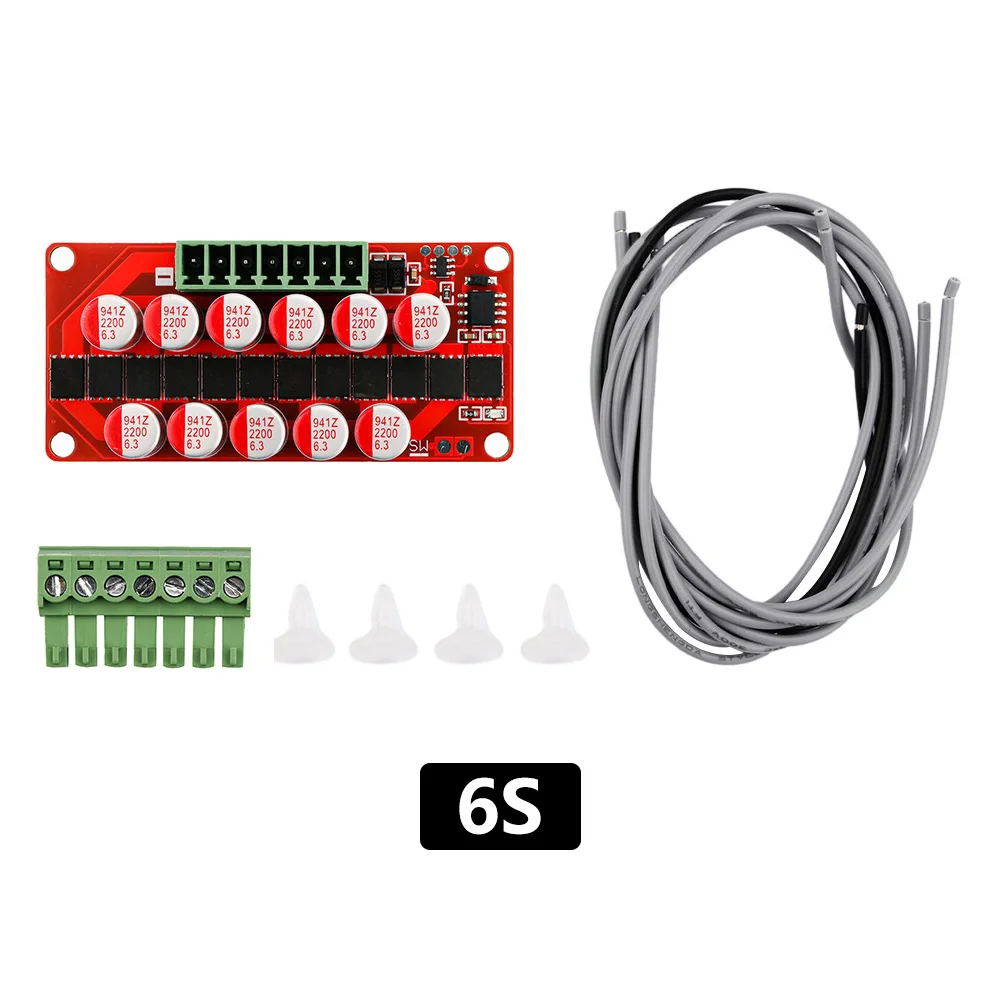

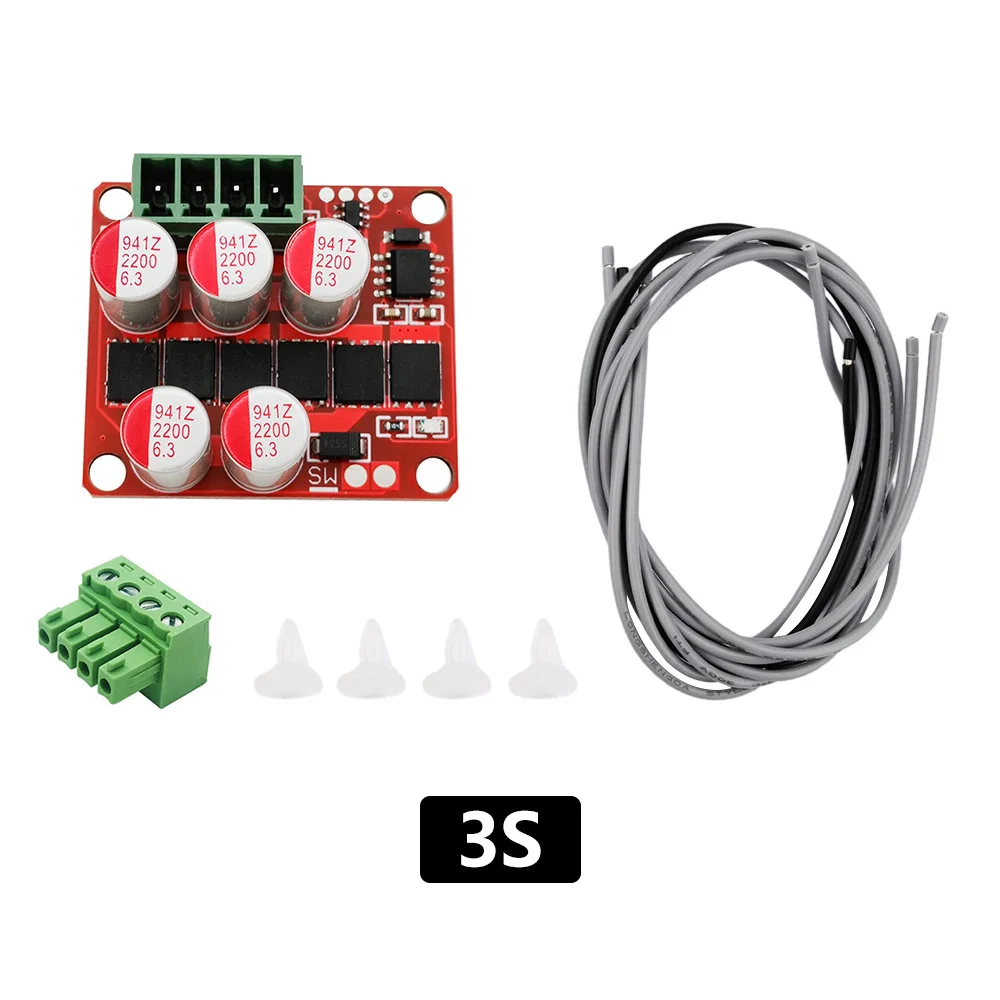

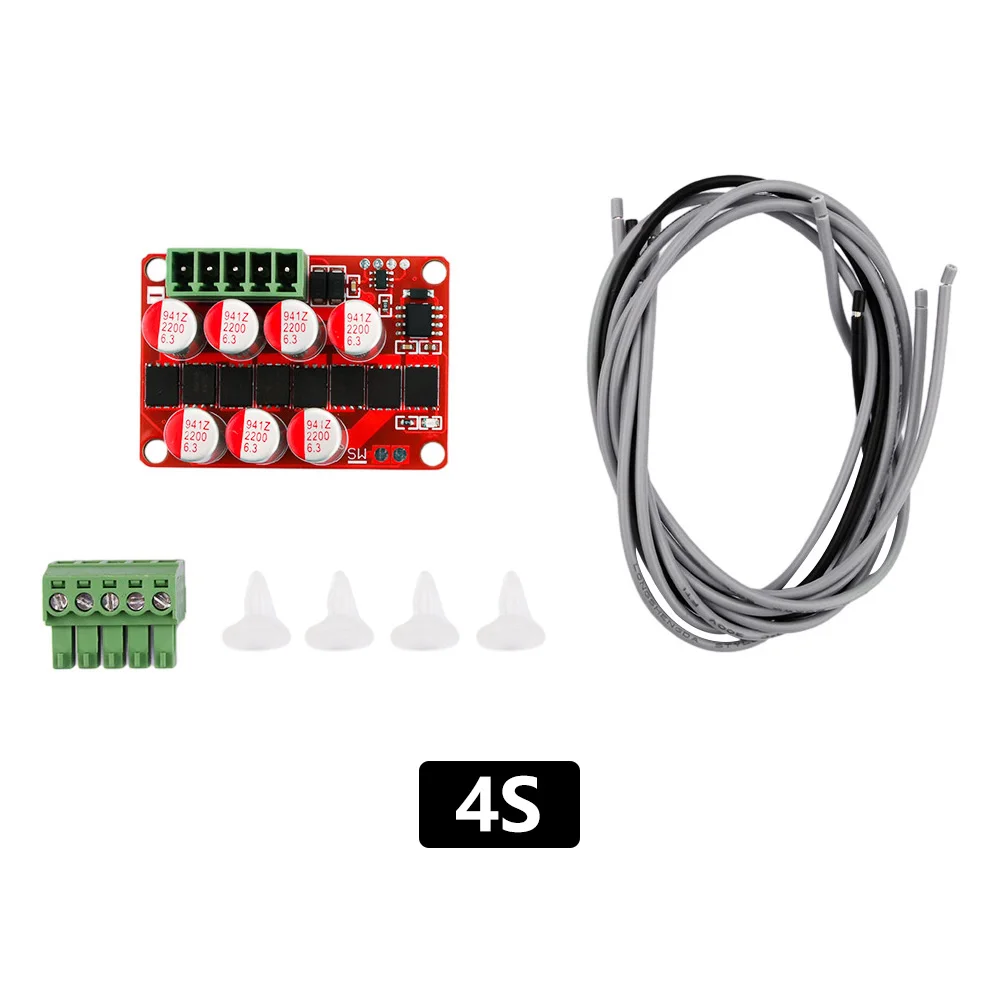

El paquete incluye
1x placa de circuito principal
1 enchufe de conexión (1007 18AWG 0,75mm)
Varios cables
Precauciones:
Preste atención a la polaridad, los errores de secuencia de cables o los cortocircuitos, que pueden causar daños irreversibles a los componentes. Opere con cuidado y proteja el circuito del cable y el aislamiento del cable.
