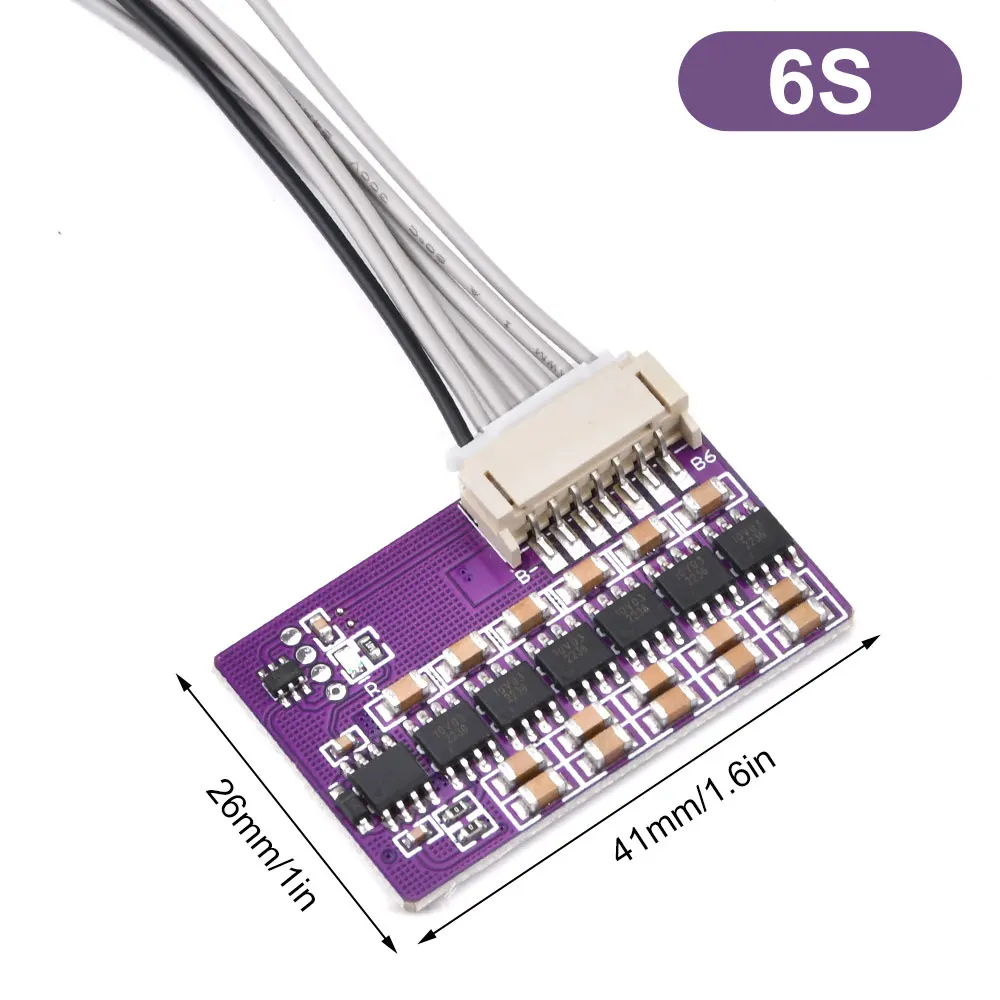

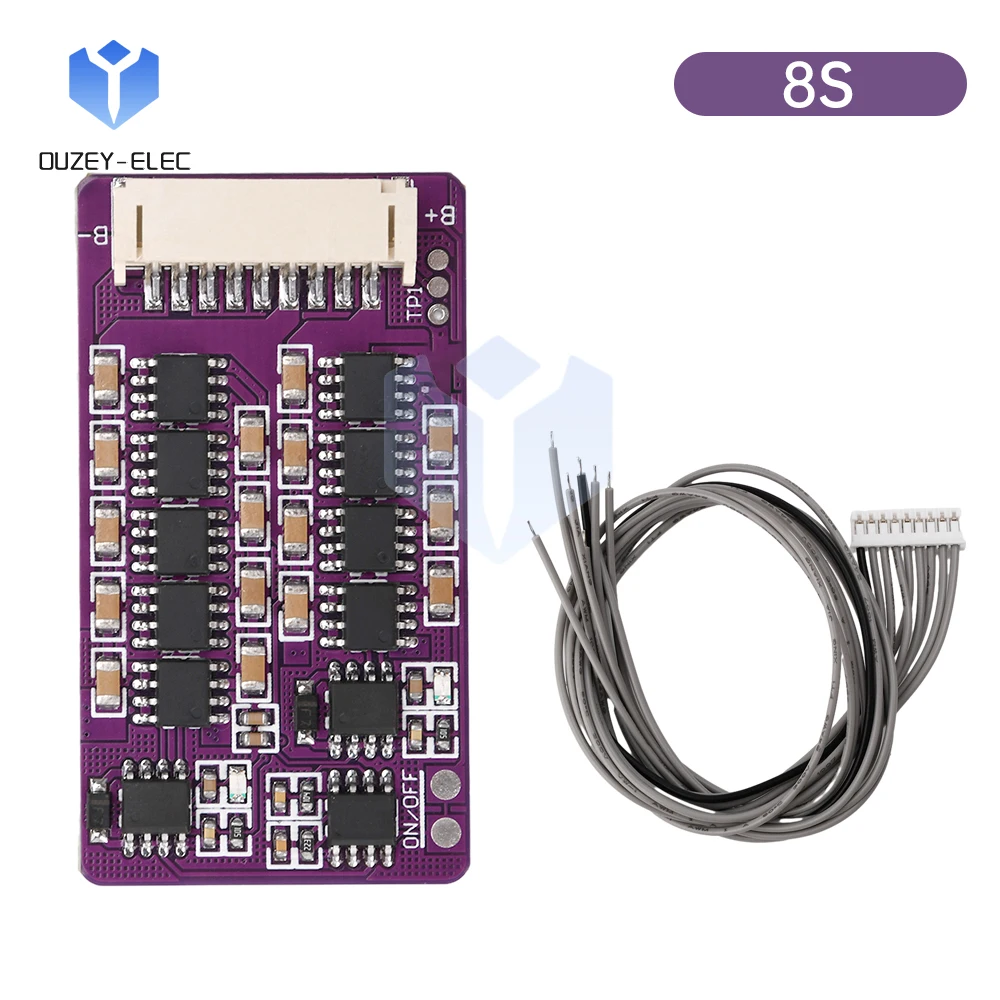

Placa de protección de carga de batería de litio 3S ~ 21S 1.5A, módulo de ecualización activa capacitiva, batería de iones de litio BMS para cargador

Características:
1. Corriente de ecualización de hasta 1,5 A, ecualización eficiente, bajo consumo, estructura de circuito estable, madura y confiable elimina el riesgo de fallas similares (la corriente de ecualización varía con la diferencia de voltaje entre las baterías)
2.Seleccione condensadores cerámicos de baja resistencia y alta frecuencia, y seleccione componentes de alta calidad para promover el rendimiento y la confiabilidad.(La apariencia, el embalaje y los parámetros de los condensadores pueden variar según los diferentes lotes)
3. Bajo calor, alta confiabilidad y alta precisión, adecuado para operación de batería interna o ecualización de mantenimiento de batería externa, con precisión de ecualización de 3 mV
4. Enchufe de cableado, a juego con enchufe de cable de conexión de cobre puro de 24 AWG (longitud del cable 30 CM),
5.El módulo de ecualización activa de la batería de litio capacitiva se utiliza para la ecualización de voltaje entre paquetes de baterías de litio, y el funcionamiento independiente entre el módulo y la placa de protección no se afecta entre sí.Es aplicable al embalaje, reparación y paquete de baterías de bricolaje.

Parámetros:
Especificación del producto: 3S 4S 5S 6S 7S 8S 13S 14S 17S 21S
Corriente de ecualización: 1,5 A máximo (diferente de presión diferencial, resistencia interna, resistencia de línea, etc.)
Precisión de ecualización: 3mV
Adecuado para baterías: fosfato de hierro y litio ternario.
Cable de soporte: 22AWG, aproximadamente 30 CM
Nota: Excepto por 8 segundos, otras especificaciones se pueden reducir con una sola cuerda

El paquete incluye:
1X cuerpo del circuito del módulo
1X cable de conexión 22AWG, aproximadamente 30CM

Problema común:
P1: Diferencia entre productos similares
A1: Ecualización pasiva de resistencia (ventajas: barato, pequeño, estable, desventajas: baja eficiencia, alto calor)
Ecualización activa inductiva (ventajas: precio asequible, tamaño pequeño, desventajas: mala estabilidad, fácil de romper y precisión general)
Ecualización activa tipo transformador (ventajas: alta precisión, alta estabilidad, desventajas: gran volumen, alto precio)
Ecualización activa capacitiva (ventajas: precio razonable, alta estabilidad, pequeño calentamiento, alta precisión, alta eficiencia, desventajas: espesor de circuito relativamente alto)
P2: Reglas de cableado
R2: A partir de 0 V (polo negativo principal) en el sentido de las agujas del reloj, la suspensión de 0 V (polo negativo principal) en cualquier estado puede provocar fácilmente que la placa se queme.¡Asegúrese de confirmar la secuencia de cables y la quema de placas de orden incorrecto!
P3: Consequencias de cableado incorrecto
A3: El resultado es básicamente quemar la tabla."El profesor Fu" que tiene demasiada confianza se volverá fácilmente, por lo que un funcionamiento cuidadoso es la mejor política.
P4: Utilice el principio de alambrón
R4: La especificación del cable de soporte es 22AWG (0,3m2) y la longitud es suficiente.Cuanto más corto, mejor.
P5: ¿Consumo de energía del módulo?
R5: El consumo de energía del módulo es tan bajo como 1,5 mA, lo que es adecuado para funcionar durante mucho tiempo sin apagarse.La luz siempre está encendida.Cuando el voltaje de la celda de la batería es inferior a 2,5 V, el módulo ingresa al modo de protección de suspensión para evitar una descarga excesiva de la batería (el consumo de energía del modo de suspensión es tan bajo como 5 uA)
P6: Corriente de ecualización
R6: La corriente límite que puede soportar el módulo de ecualización es 2A, y la corriente no es tan grande cuando la diferencia de voltaje es pequeña o la resistencia interna de la batería es grande o la resistencia de la línea de conexión es grande;La resistencia interna equivalente de la placa de 2 A es de 480 miliohmios, {corriente de ecualización total=presión diferencial/(resistencia interna de la batería+resistencia de línea de conexión+resistencia interna equivalente de la placa de ecualización)}.
P7: Temperatura de trabajo
R7: La eficiencia del circuito es muy alta, la generación de calor es relativamente baja y la temperatura general es de aproximadamente 30-45 grados Celsius.
P8: Vida útil de la placa de ecualización
A8: El producto se entrega después de pruebas rigurosas. No se daña por factores humanos (como humedad, agua, conexión inversa, sobrepresión, electricidad estática, etc.). La vida útil del condensador es de 3 a 5 años (reemplace el condensador cuando se encuentre el bulto). La vida útil del chip, la resistencia y el transistor es generalmente más larga que la de los seres humanos.
