Placa de protección de carga de batería de litio 13S 48V, puerto mismo/dividido, módulo ecualizador BMS, Control de temperatura, sistema de gestión de batería

Características:
1.Controle con precisión el voltaje de la batería para garantizar el funcionamiento seguro y estable de cada batería.
2. Admite salida continua de alta corriente de 30 A, satisface la demanda de vehículos eléctricos de alto rendimiento.
3.Circuito de ecualización incorporado para extender la vida útil de la batería y mejorar el rendimiento general.
4.El sistema inteligente de control de temperatura evita la degradación del rendimiento o daños causados por la alta temperatura.
5.Selección de tubos y condensadores MOS de alta calidad para garantizar confiabilidad y larga vida útil.

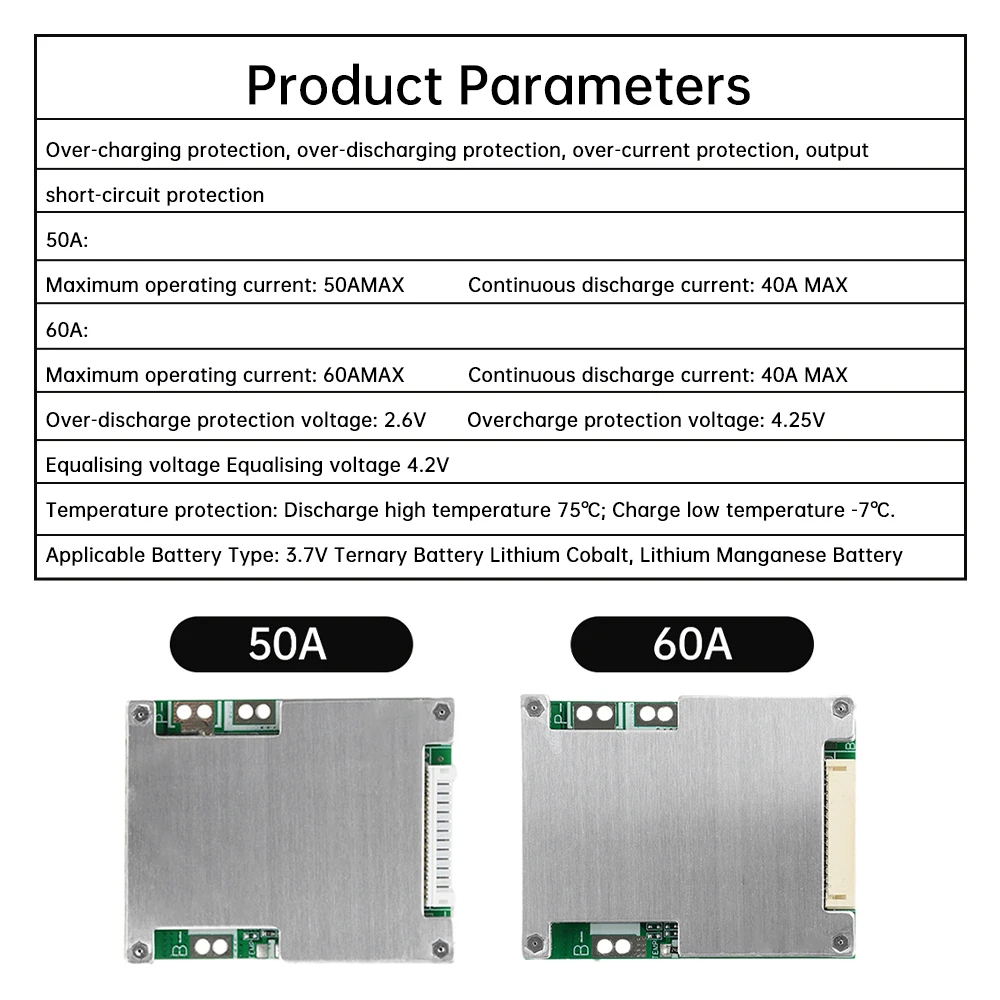

Parámetro:
Protección contra sobrecarga, protección contra sobredescarga, protección contra sobrecorriente, protección contra cortocircuitos de salida

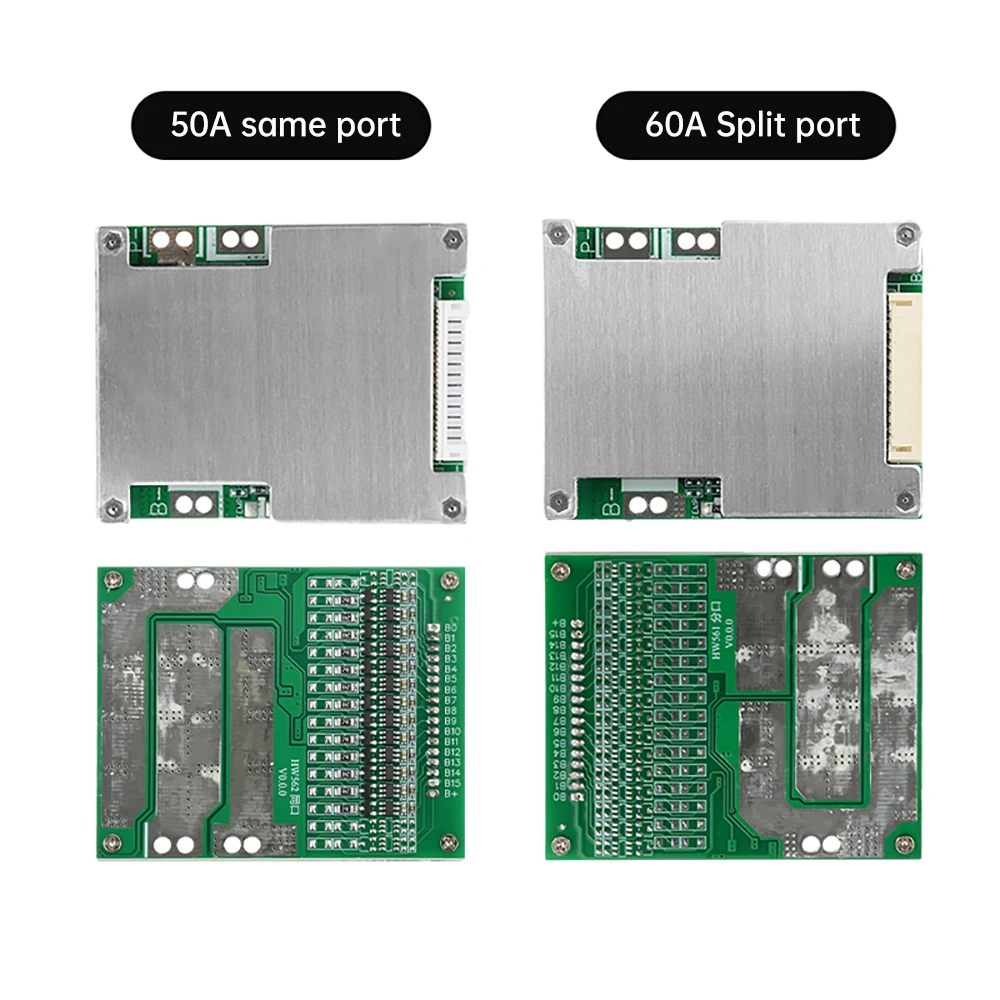

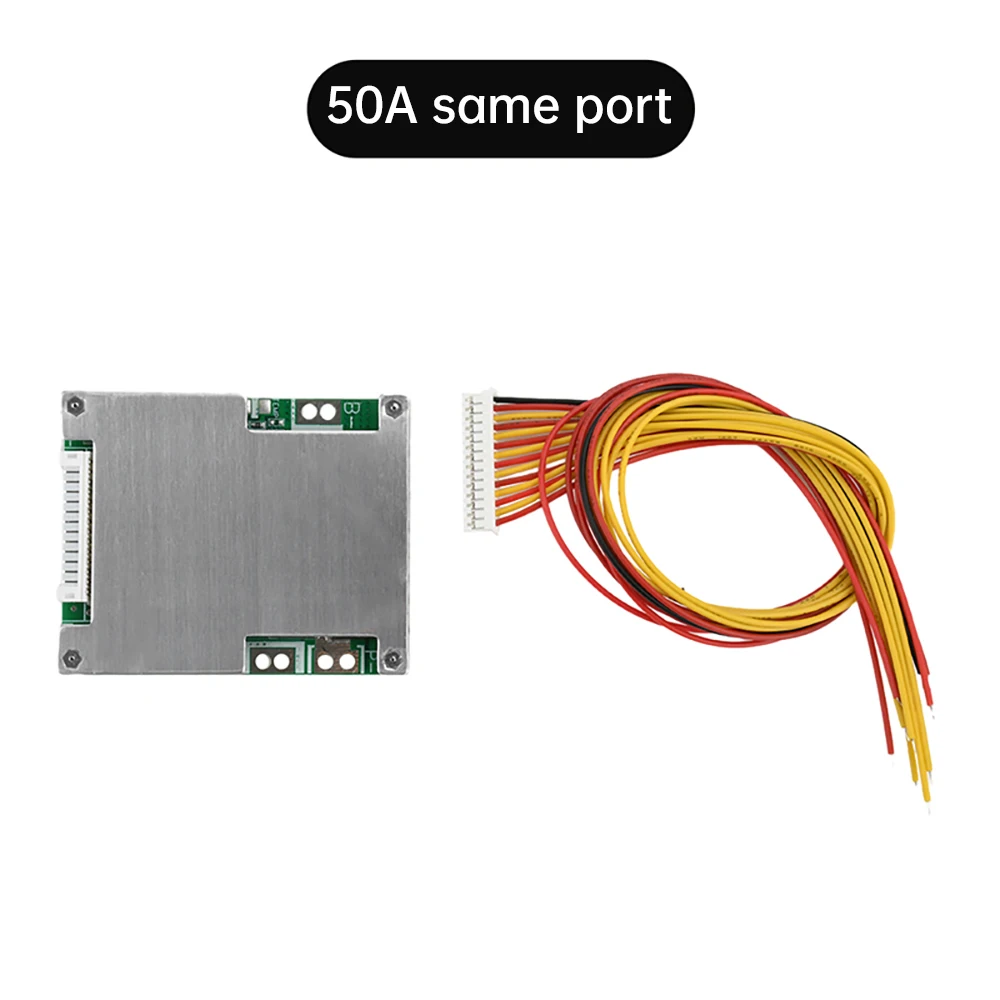

50A:
Corriente máxima de funcionamiento: 50AMAX
Corriente de descarga continua: 40A MAX

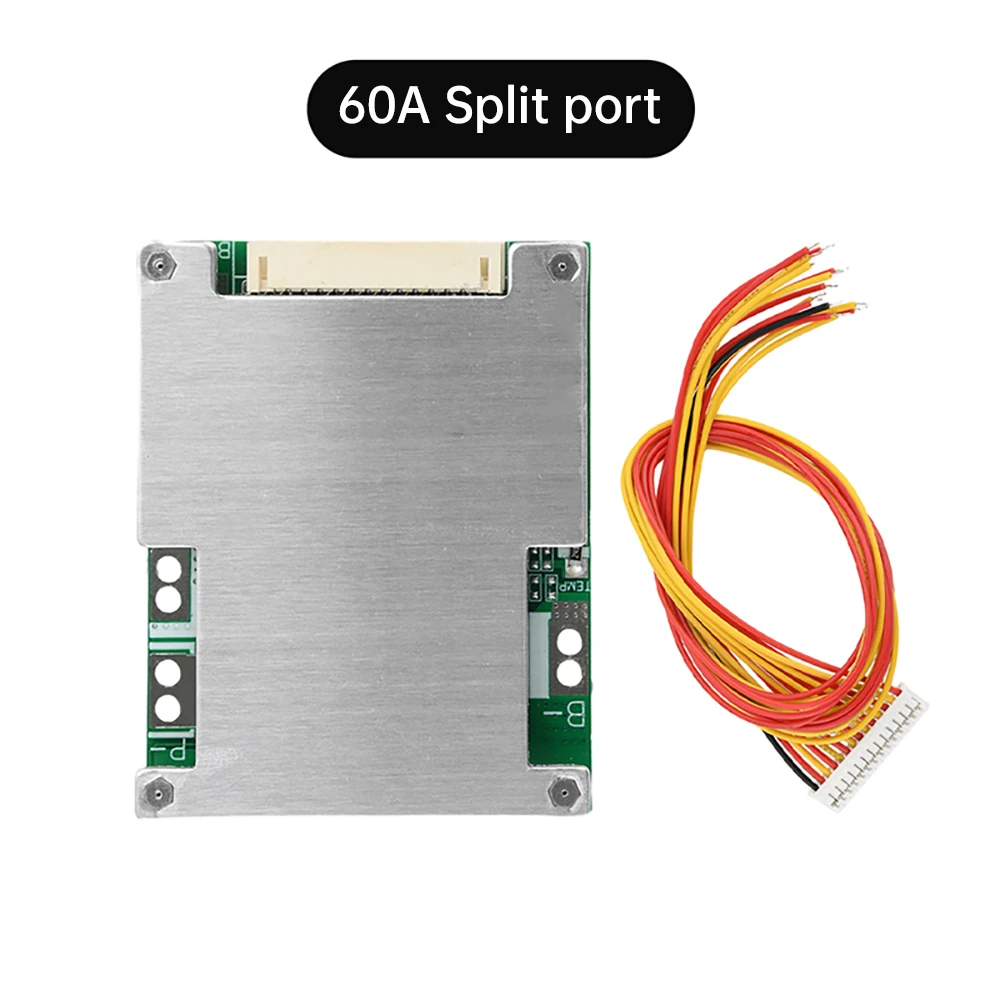

60A: Corriente máxima de trabajo: 60AMAX
Corriente de descarga continua: 40A MAX
Voltaje de protección contra sobredescarga: 2,6 V
Voltaje de protección contra sobrecarga: 4,25 V
Función de carga de ecualización Tensión de ecualización 4,2 V
Protección de temperatura: Descarga Alta Temperatura 75℃; Carga baja temperatura -7℃.
Tipos de baterías aplicables: batería ternaria de 3,7 V, cobalto de litio, batería de litio y manganeso

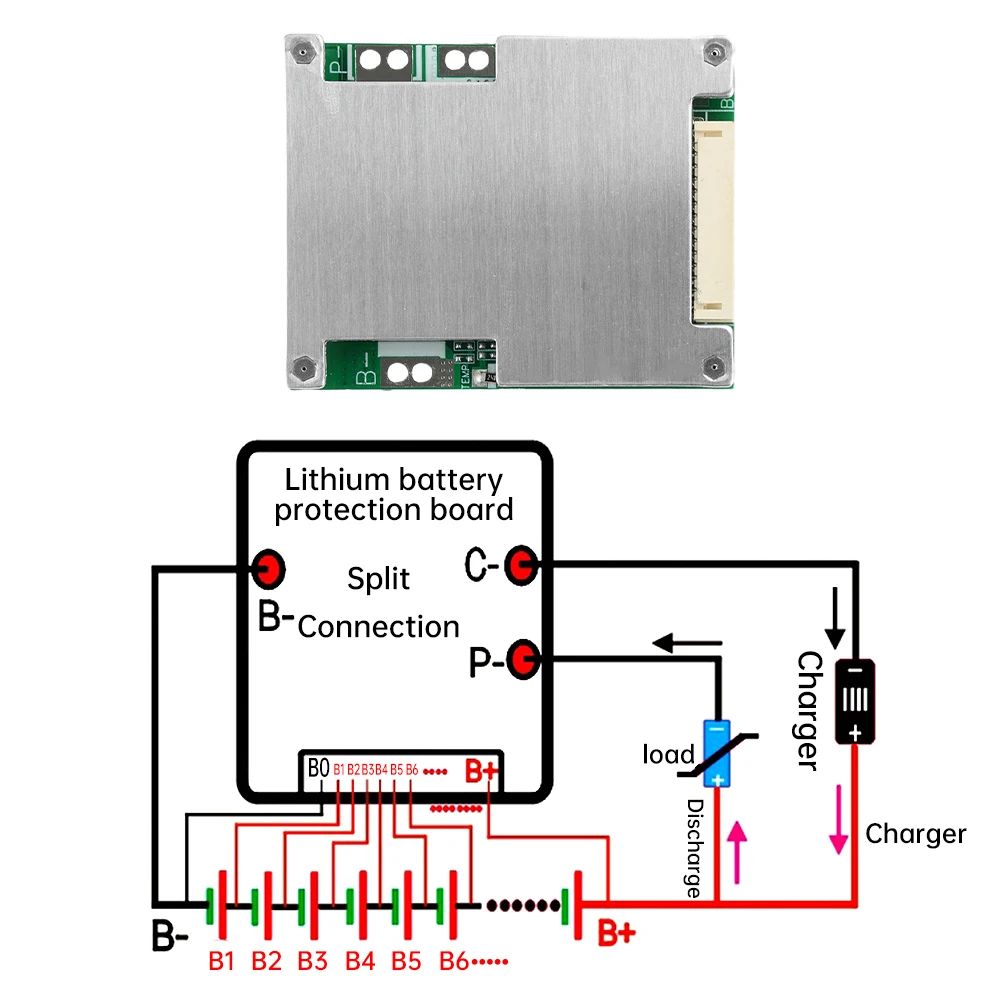

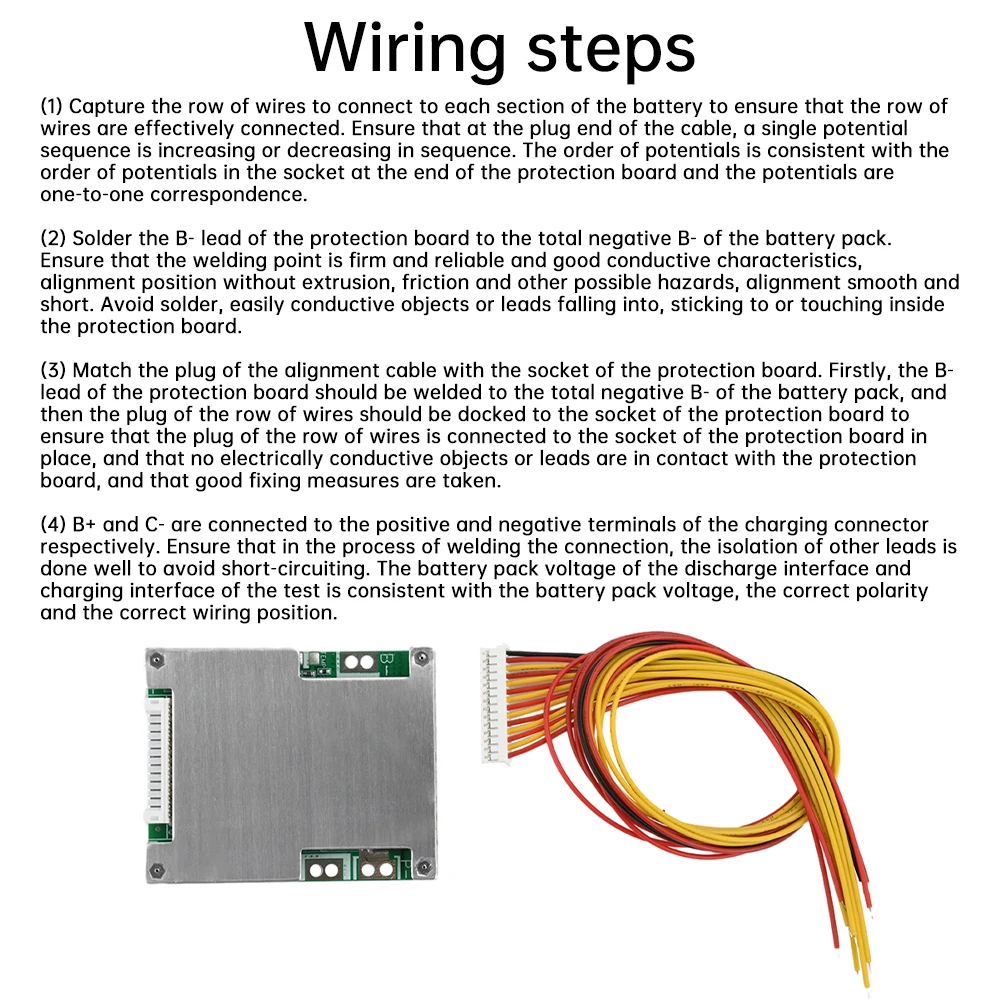

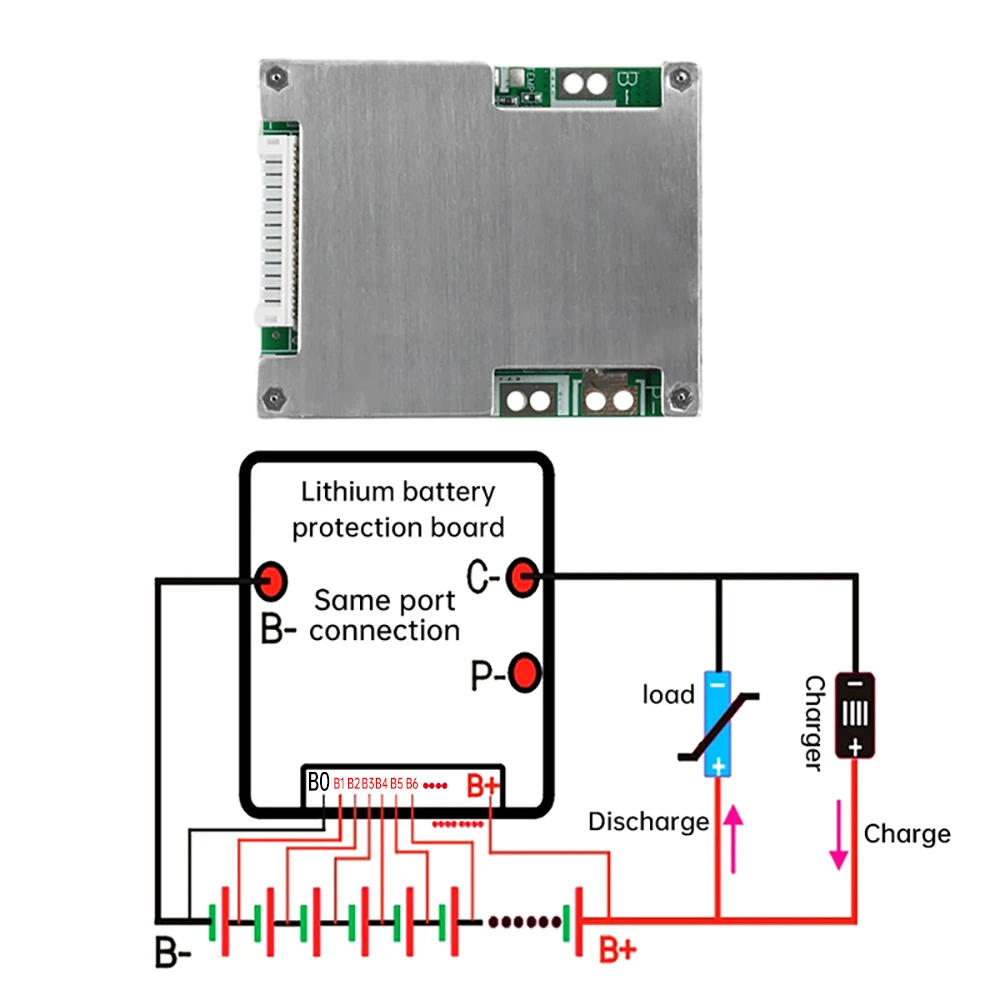

Pasos de cableado:
(1) Capture la fila de cables conectados a cada sección de la batería para asegurarse de que la fila de cables esté conectada de manera efectiva.Asegúrese de que el extremo del enchufe de la fila de cables, un solo orden potencial aumentando secuencialmente o disminuyendo secuencialmente.El orden de potenciales es consistente con el orden de potenciales en el enchufe al final del tablero de protección y los potenciales son la correspondencia uno a uno.
(2) Soldar el cable B del tablero de protección al negativo total B del paquete de baterías.Asegúrese de que el punto de soldadura sea firme y confiable y con buenas propiedades conductoras, posición de alineación sin extrusión, fricción y otros posibles peligros, alineación suave y corta.Evite que caigan objetos soldados, fácilmente conductores o cables, se peguen o toquen dentro del tablero de protección.
(3) Haga coincidir el enchufe del cable de alineación con el enchufe de la placa de protección.En primer lugar, complete la placa de protección B-soldadura de plomo al negativo total B- del paquete de baterías, y luego el enchufe de la fila de cables y el enchufe del acoplamiento del tablero de protección, para asegurarse de que el enchufe de la fila de cables y el enchufe del tablero de protección en su lugar, sin objetos cargados eléctricamente ni cables al entrar en contacto con el tablero de protección y para hacer un buen trabajo de las medidas de fijación.
(4) B+ y C- están conectados a los terminales positivo y negativo del conector de carga respectivamente.Asegúrese de que en el proceso de soldadura de la conexión, el aislamiento de otros cables se realice bien para evitar cortocircuitos.El voltaje del paquete de baterías de la interfaz de descarga y la prueba de la interfaz de carga es consistente con el voltaje del paquete de baterías, la polaridad correcta y la posición correcta del cableado.

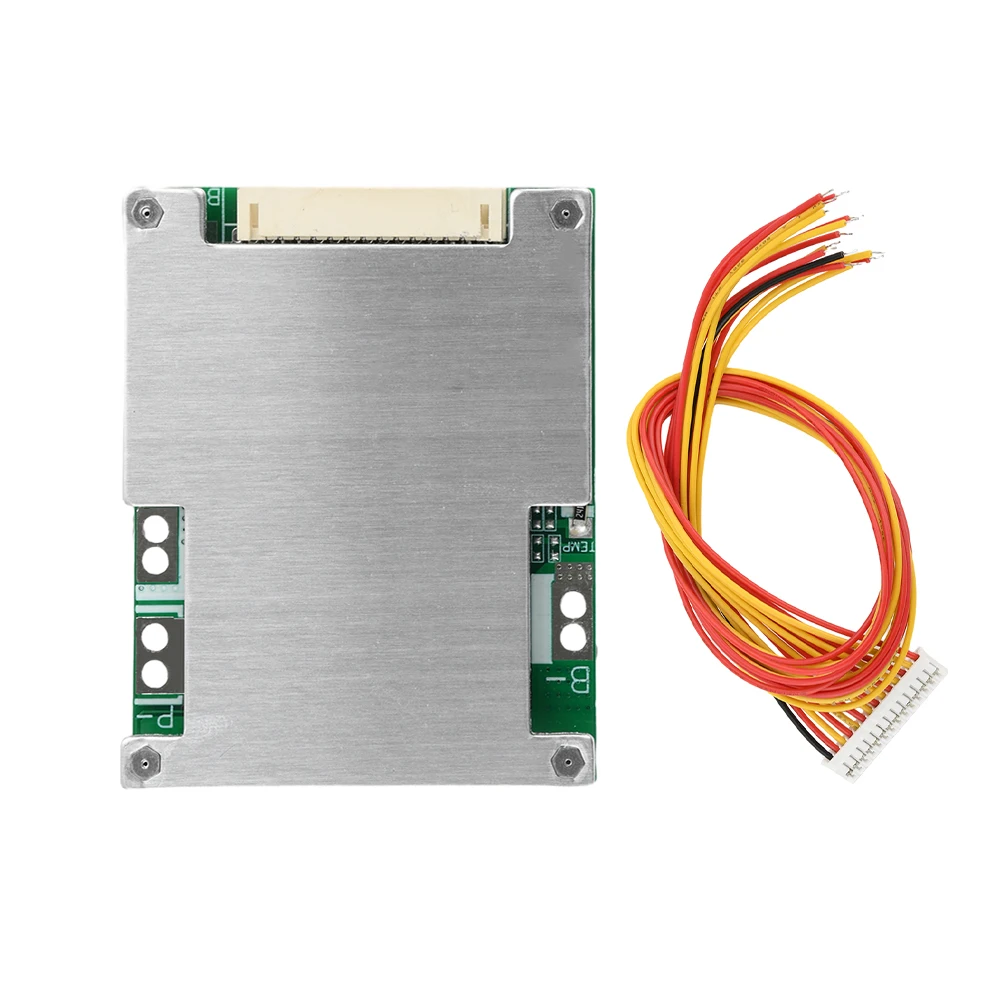

El paquete incluye:
Placa de protección de batería de litio * 1
Línea de adquisición *1
