Descripción
Características:

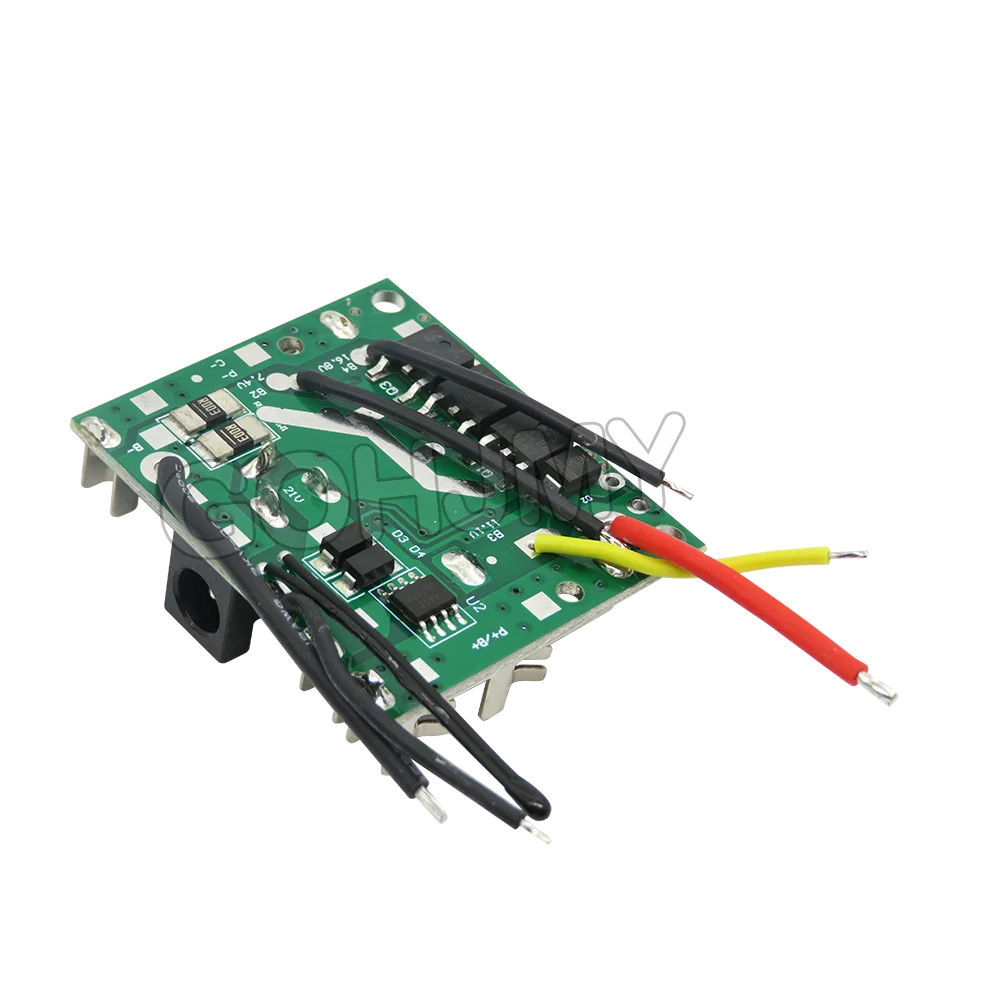

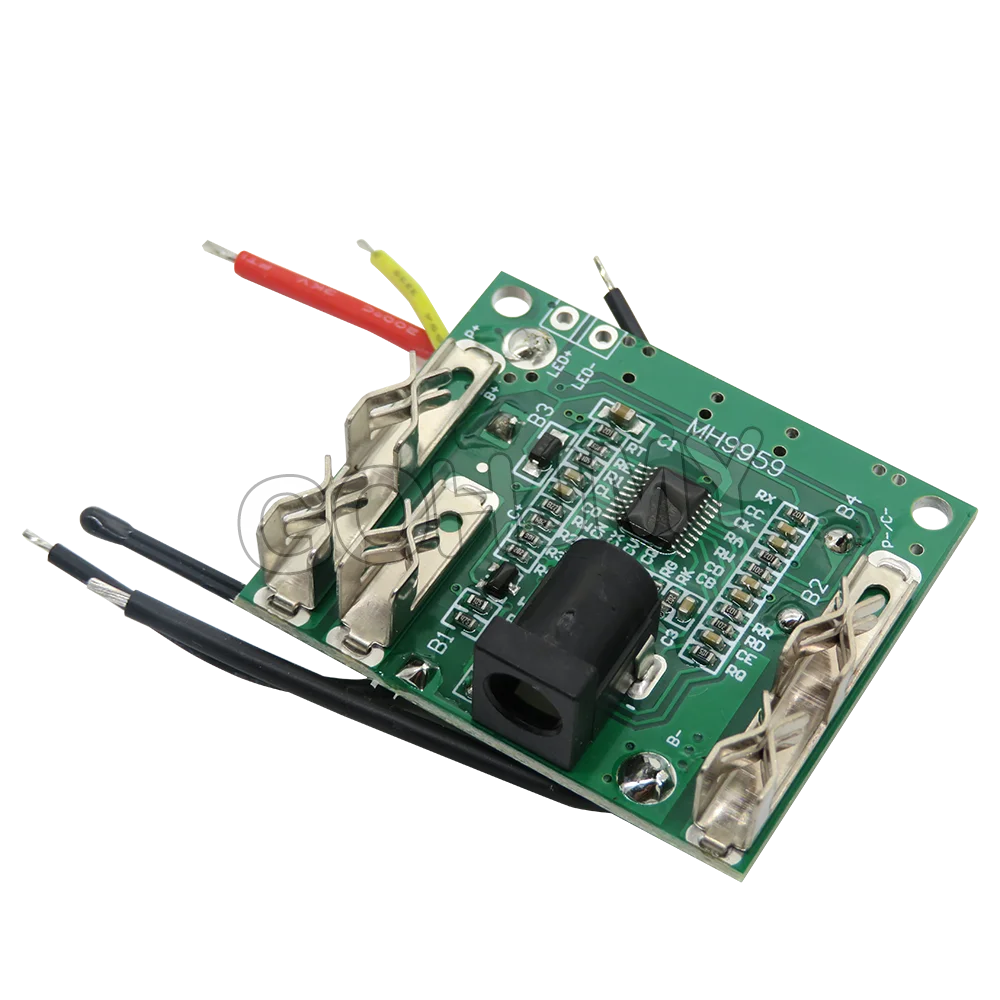

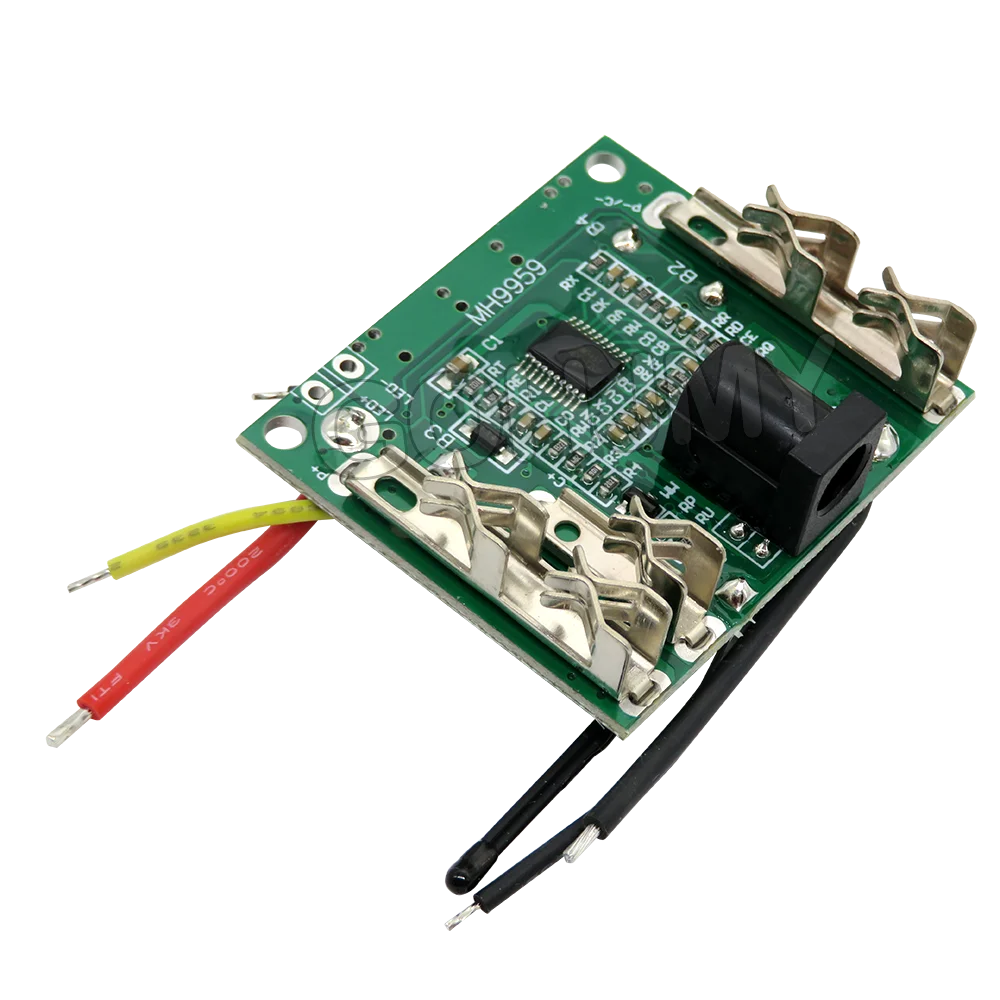

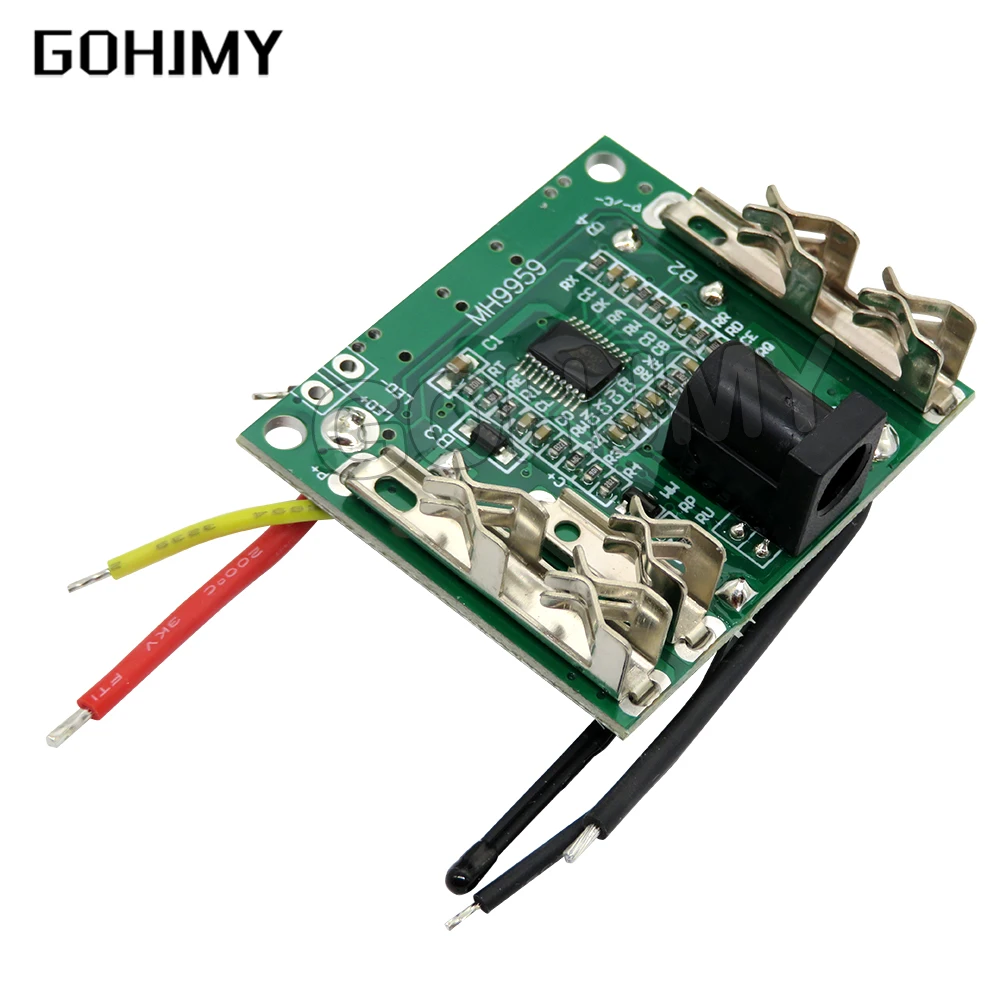

La placa de protección es para baterías de iones de litio de la serie 5, que se utilizan principalmente para herramientas eléctricas.
Utiliza IC especial para baterías de litio 5S como procesador para detectar voltaje en tiempo real, corriente de carga y descarga y temperatura ambiente de cada batería.
Varias funciones de protección estables para carga y descarga, como protección contra sobrecarga, protección contra sobredescarga y protección contra cortocircuitos.
Bajo consumo de energía, la corriente de trabajo es de aproximadamente 25 uA y la corriente de reposo es de aproximadamente 6 uA.
Elegir la placa de protección correcta y aplicarla adecuadamente es vital para la longevidad de sus baterías.
Especificaciones:
Voltaje
Voltaje de carga
19/21V
Voltaje de carga de una sola celda
3,8/4,25 V
Actual
Corriente de descarga continua
8-20A
Protección contra sobrecarga
Voltaje de detección de celda única de sobrecarga
3,85-4,25 V
Retraso de protección contra sobrecarga
1S
Voltaje de recuperación de celda única de sobrecarga
3,75-4,13 V
Retraso de liberación de protección contra sobrecarga
1 ms
Protección contra sobredescarga
Voltaje de detección de celda única de sobredescarga
2-2,8 V
Retraso de protección contra sobredescarga
1S
Voltaje de recuperación de celda única de sobredescarga
2,5-3.0V
Retardo de liberación de protección contra sobredescarga
100±20mS
Protección contra sobrecorriente
Voltaje de detección de sobrecorriente
0,1-0,4 V
Corriente de detección de sobrecorriente
30±5A
Retraso de detección de sobrecorriente
1S
Estado de recuperación
Automático
Protección contra cortocircuitos
Soporte
Sí
Retraso de detección de cortocircuito
250uS
Retardo de liberación de cortocircuito
1S
Voltaje de detección de cortocircuito
0,8 V
Estado de recuperación
Automático después de desconectar la carga
Protección contra sobrecalentamiento
Temperatura de protección
70±5°
Temperatura de recuperación
55±5°
Consumo de energía
Estado de trabajo
25uA (25°)
Estado de espera
6uA(25°)
Resistencia interna
Resistencia interna del circuito principal de descarga
30±5mΩ
Temperatura
Temperatura de funcionamiento
-40°-85° Humedad relativa≤75%
Temperatura de almacenamiento
-40°-125° Humedad relativa≤75%
Tamaño
Longitud * Ancho
46*40mm/1,81*1.57"
El paquete incluye:
1 tablero de protección.
