Descripción
Características:
1.Utilice materiales de alta calidad, duraderos.
2.Descarga de alta potencia, descarga máxima de 30A

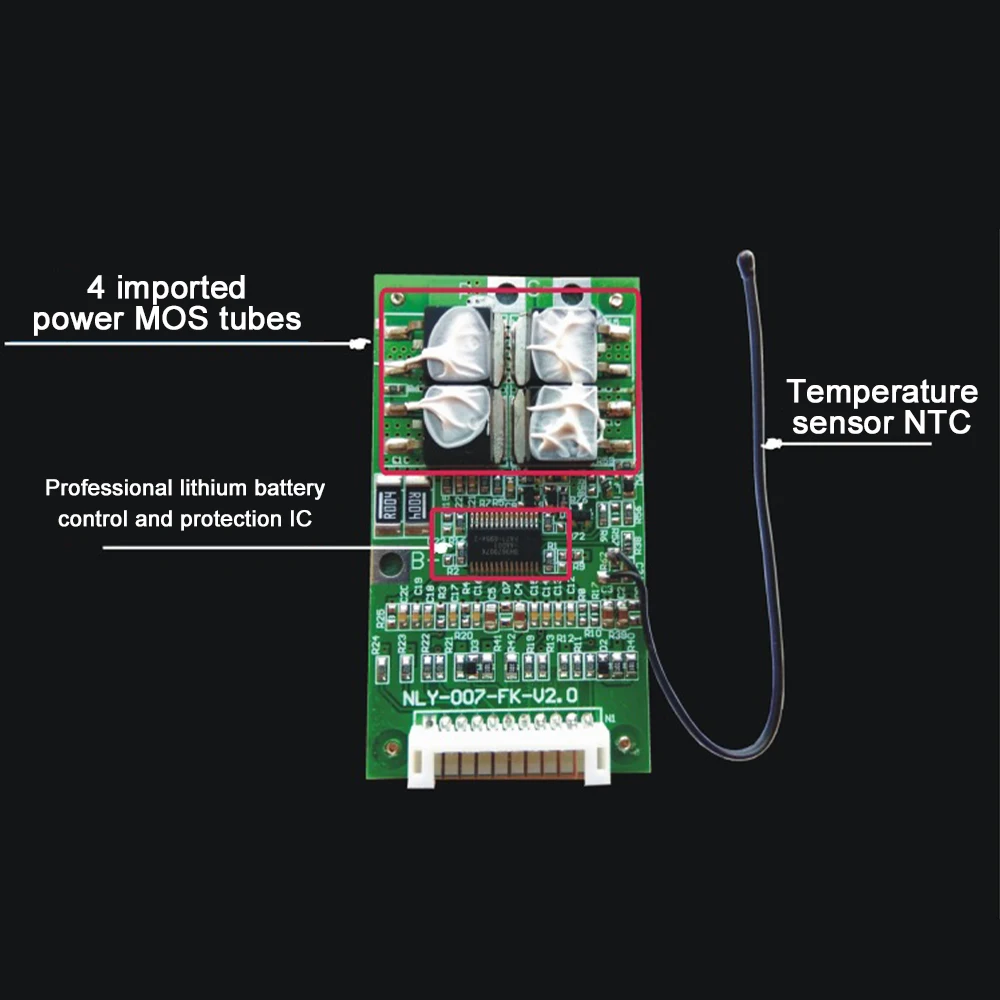

3.Protección de control de temperatura, segura y confiable
4.Con protección contra sobrecarga; Protección contra sobredescarga; Protección contra sobrecorriente; Protección contra cortocircuitos de salida
5.Amplia gama de uso
Parámetros:

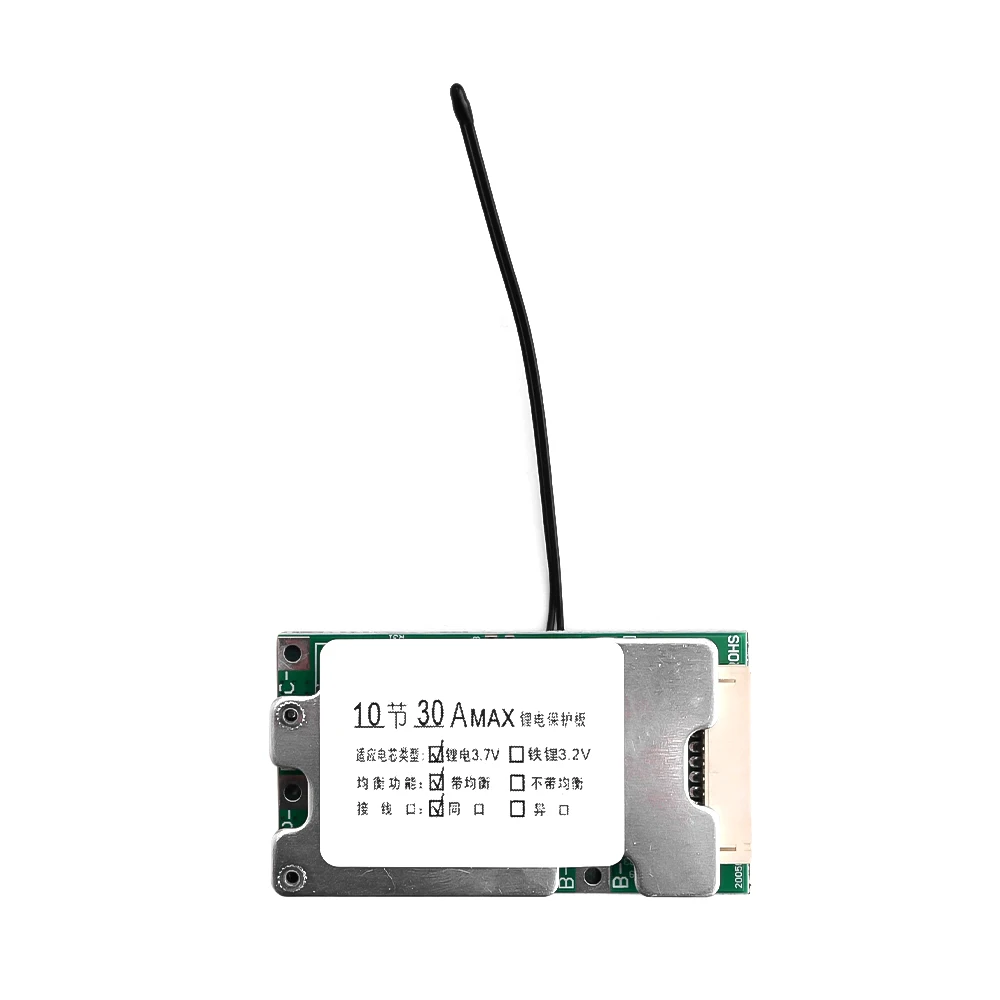

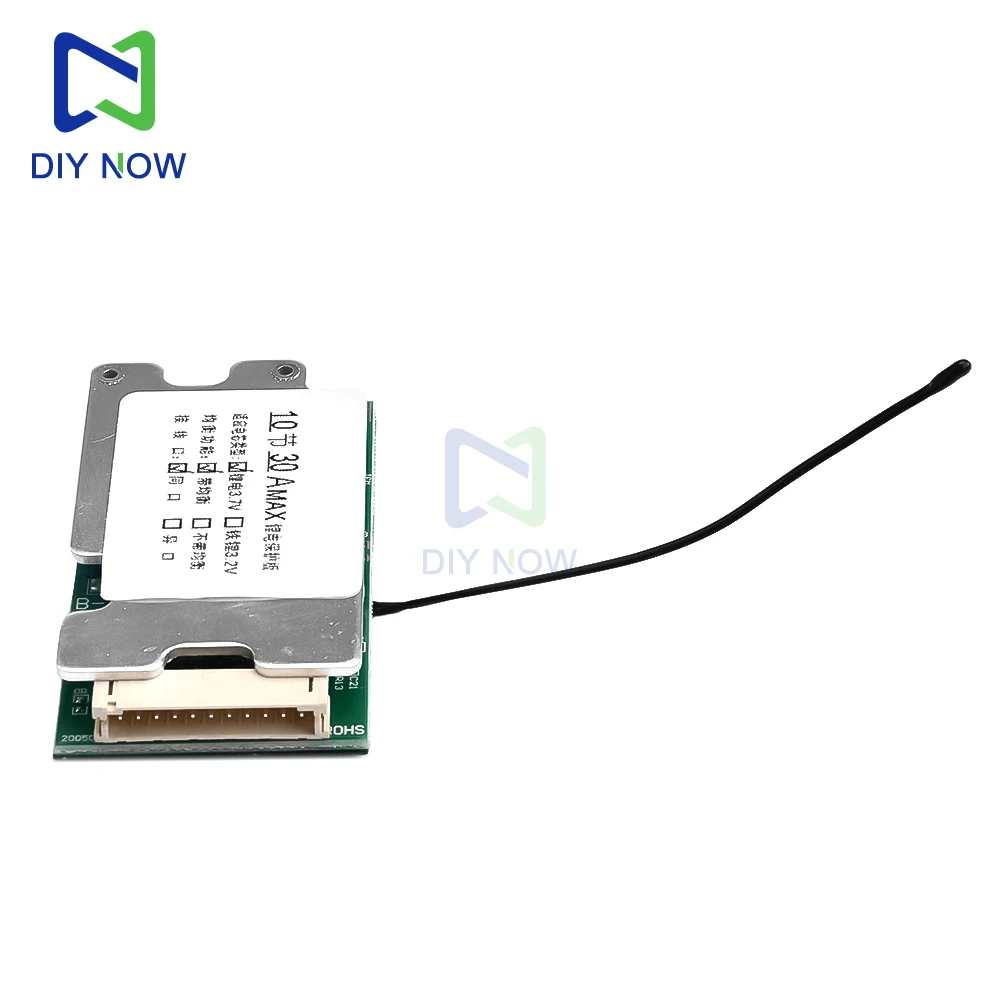

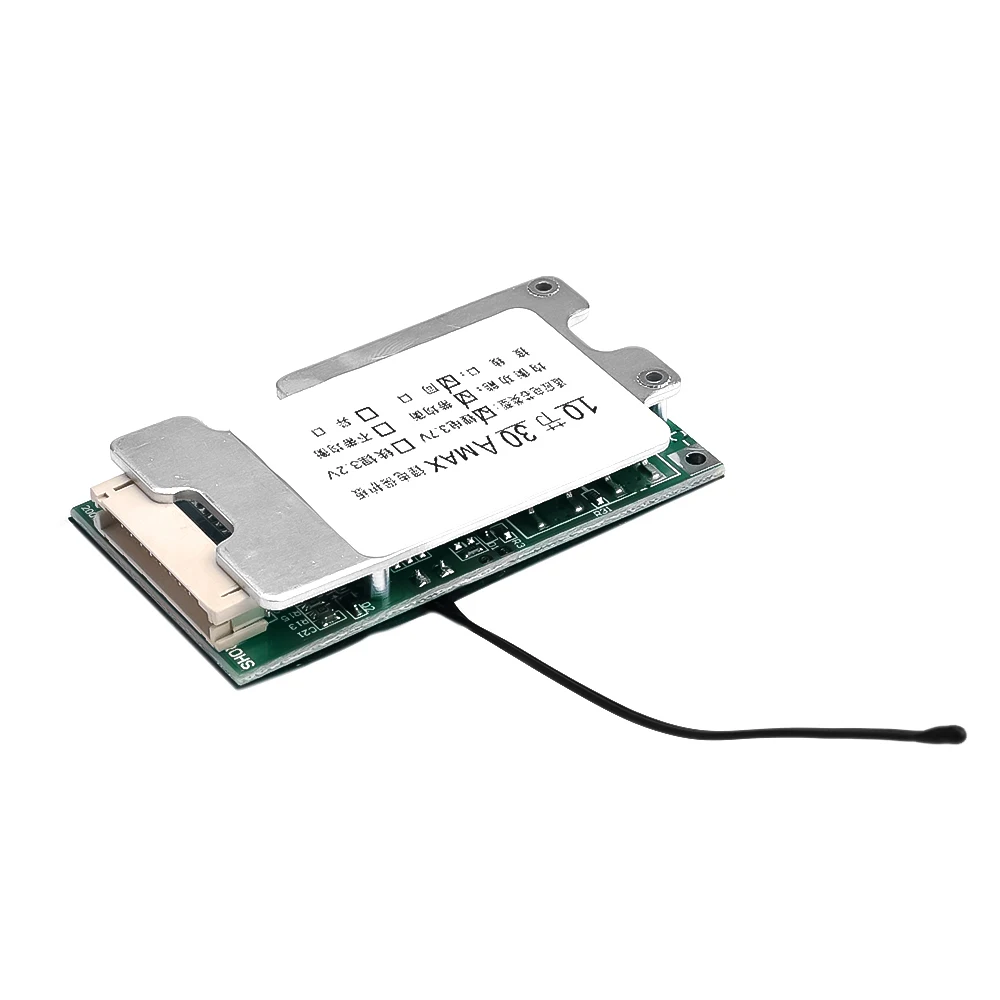

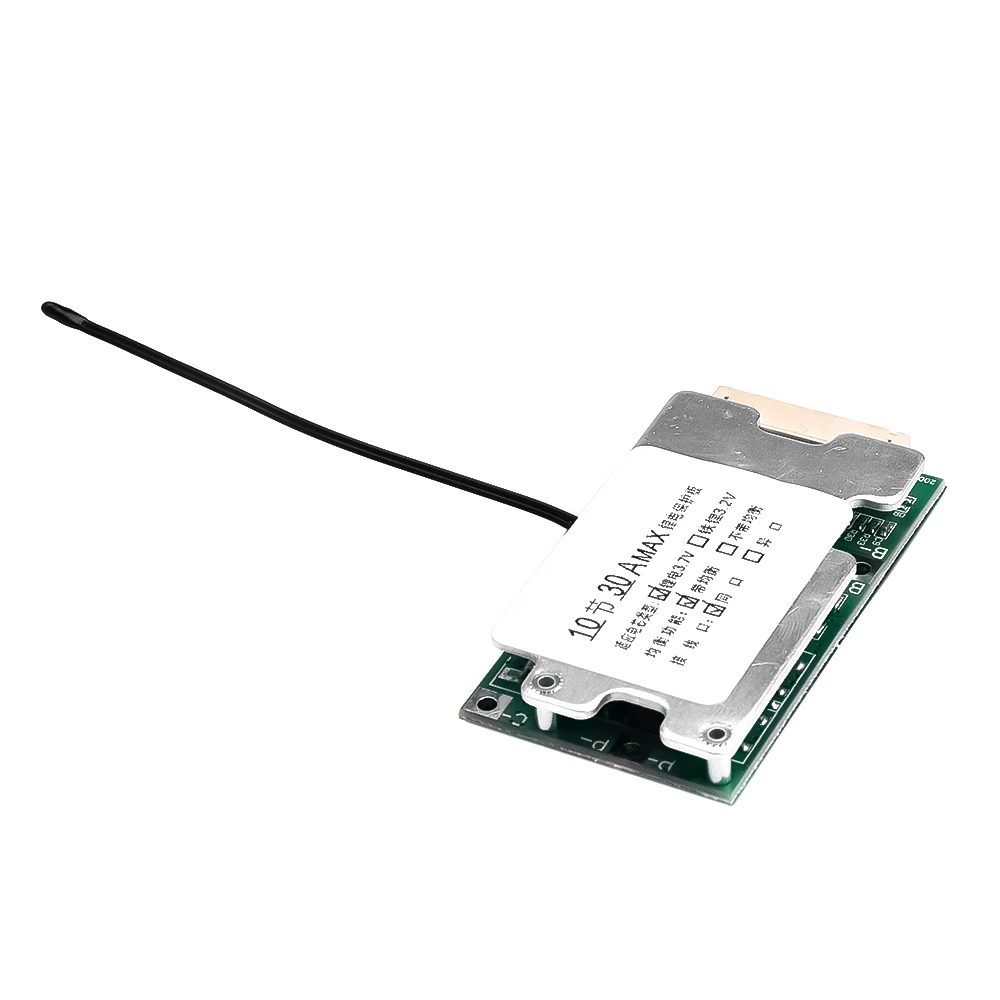

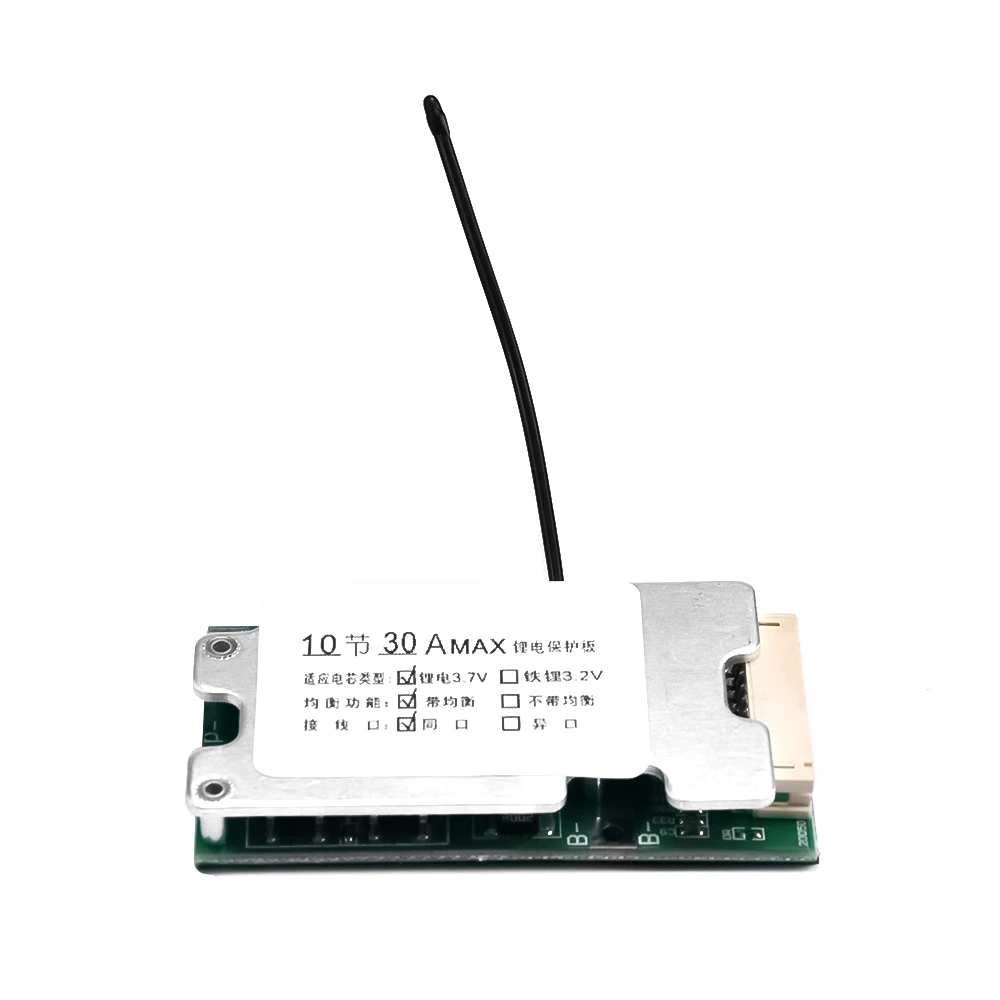

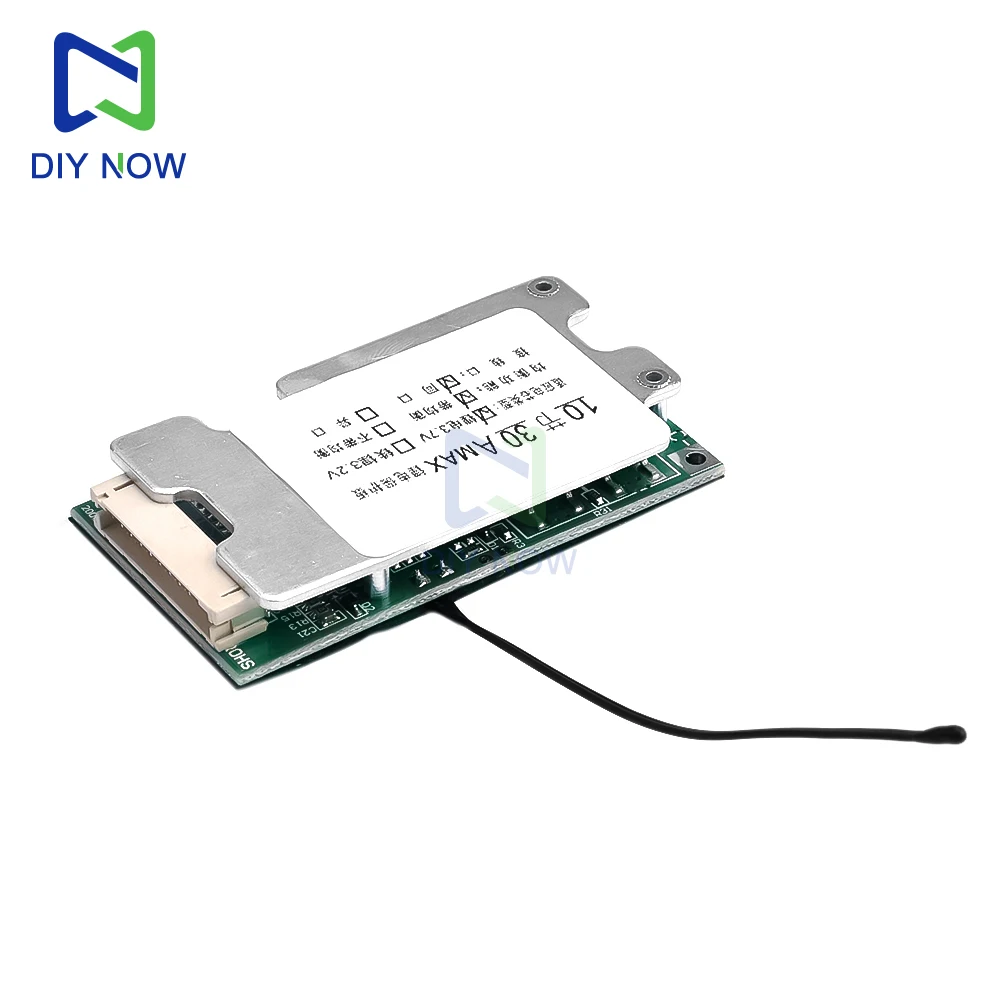

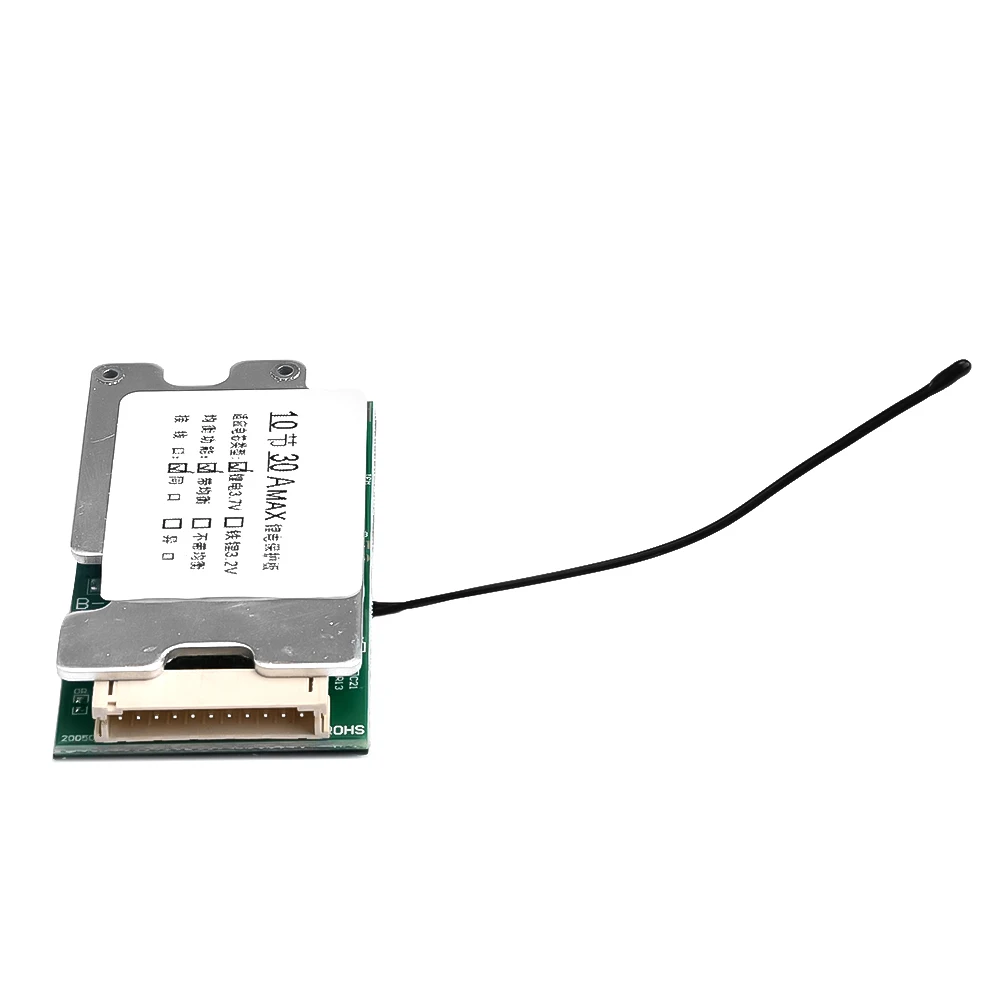

Modelo: 10 series 36V/30A mismo puerto
Voltaje y potencia aplicables: 36 V 1000 W
Tipo de batería aplicable: 3.Batería ternaria de 7V batería de manganato de cobalato de litio
Corriente máxima de trabajo: 30A MÁX.
Corriente máxima de trabajo continua: 20A MAX
Voltaje de protección contra sobredescarga: 2,6 V
Voltaje de protección contra sobrecarga: 4,25 V
Corriente de carga: 20AMAX

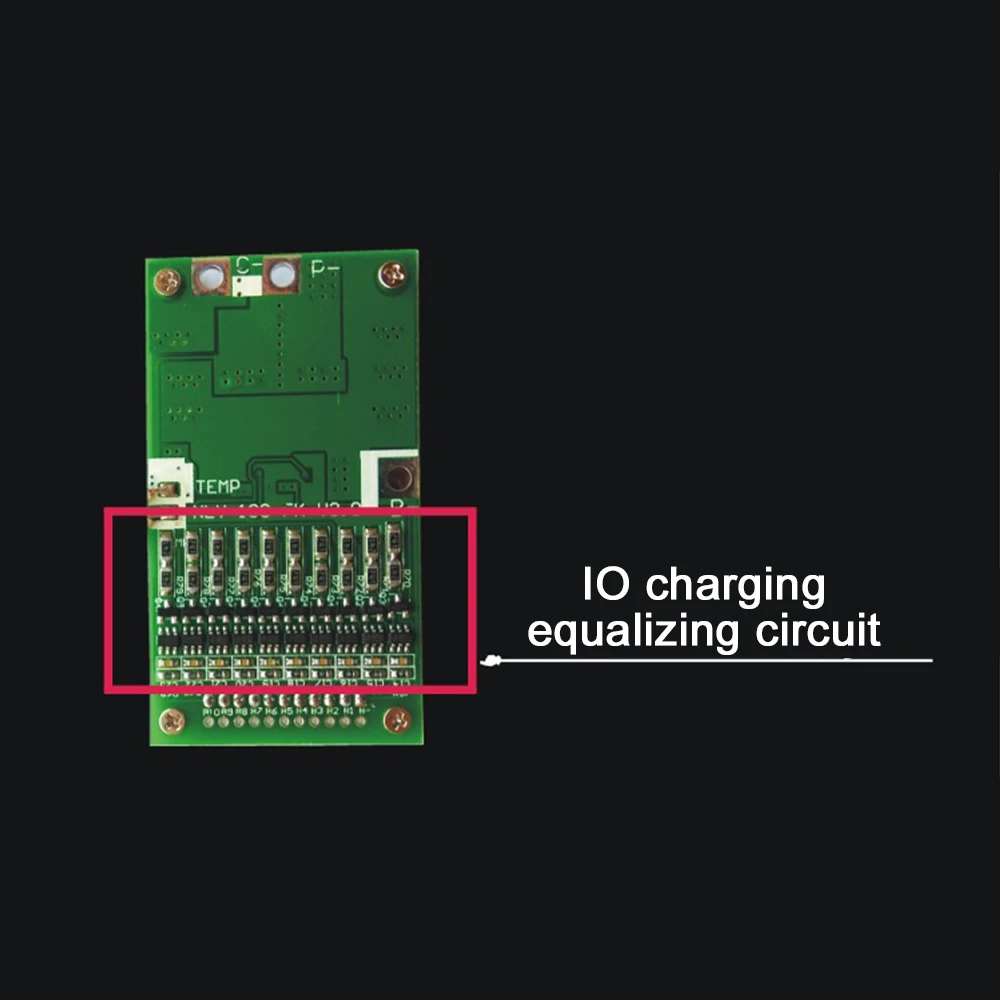

Función de carga de ecualización: con esta función, el voltaje de ecualización es de 4,2 V
Protección de temperatura: descarga alta temperatura 75° C con esta función; Carga baja temperatura - 7° C
Campo de aplicación: vehículo eléctrico; coche oscilante; Vehículo asistido por energía eléctrica; Scooter; Inversor, etc.
Pasos de cableado:

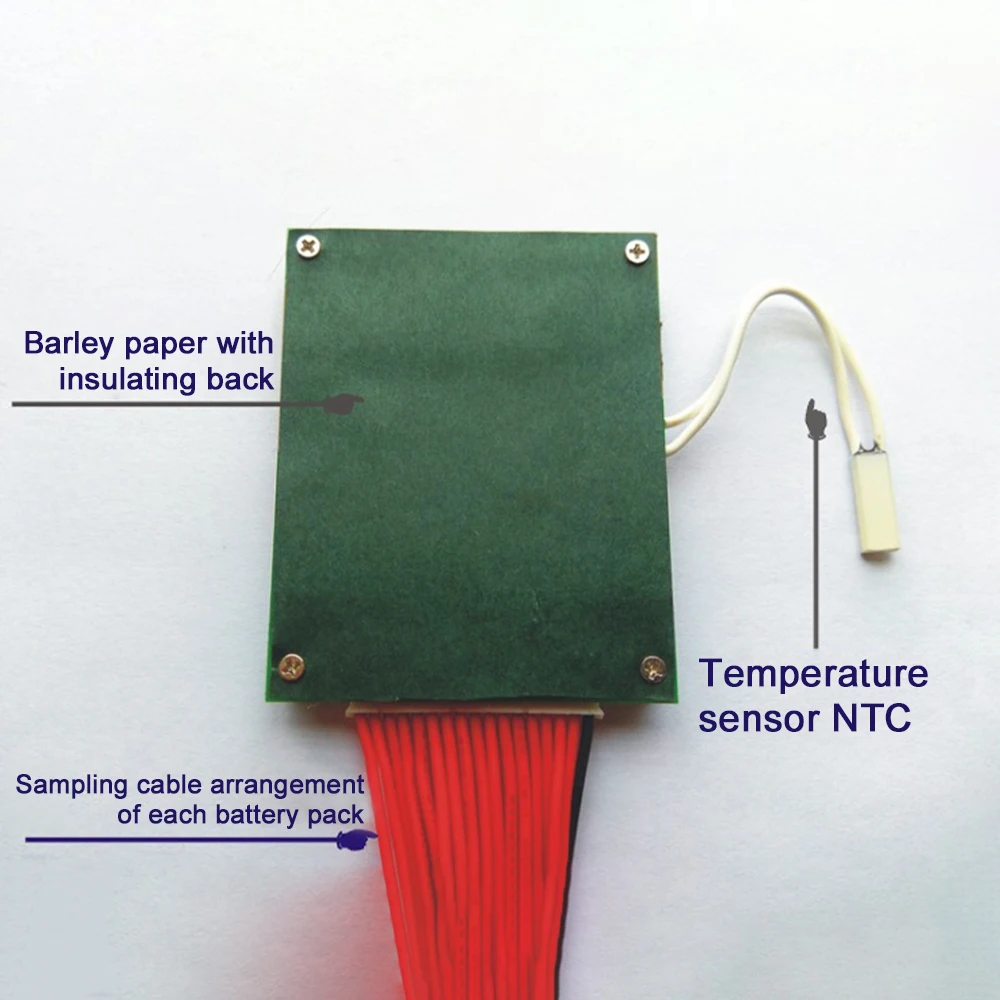

(1) El cable plano de recolección está conectado a cada sección de la batería para garantizar la conexión efectiva del cable plano.
Asegúrese de que el potencial del extremo plano del enchufe del cable aumente o disminuya en secuencia.
La secuencia potencial es consistente con la del enchufe al final del tablero de protección y el potencial es uno a uno.
(2) Soldar el cable B de la placa de protección al negativo total B del paquete de baterías.
Asegúrese de que los puntos de soldadura sean firmes, confiables y tengan buena conductividad eléctrica.No existe peligros potenciales como extrusión y fricción en la posición del cableado.El cableado es suave y corto.
Evite que estaño de soldadura, objetos conductores o cables caigan, se peguen o entren en contacto con la placa protectora.
(3) Conecte el enchufe del cable plano con el enchufe de la placa de protección.
Primero, suelde el cable B de la placa de protección al negativo total B del paquete de baterías y luego conecte el enchufe del cable plano con el casquillo de la placa de protección.
Asegúrese de que el enchufe del cable plano y el enchufe de la placa de protección estén conectados en su lugar, y que ningún objeto o cable vivo entre en contacto con la placa de protección y tome medidas de fijación.
(4) B+y c están conectados respectivamente a los electrodos positivo y negativo de la interfaz de carga.
Asegúrese de que otros cables estén aislados durante la soldadura y el cableado para evitar cortocircuitos.
El voltaje del paquete de baterías probado para la interfaz dinámica y la interfaz de carga es consistente con el voltaje del paquete de baterías, y la polaridad y la posición del cableado son correctos.
asuntos que requieren atención:
1 Haga un buen trabajo antiestático, impermeable y a prueba de polvo al realizar el cableado; Evite la aparición de impactos y extrusión de la placa protectora durante el uso.
2.Preste atención a la potencia de salida para configurar el tamaño de la placa de níquel;
3.Tenga cuidado de no cortocircuitar repetidamente P+P, lo que puede provocar una picos de voltaje del circuito.
Daños al tubo MOS;
4 Tenga cuidado de no dejar que la placa protectora toque el agua, ¡lo cual es fácil de dañar!
5 Placa de soldadura, ¡preste atención al funcionamiento antiestático!

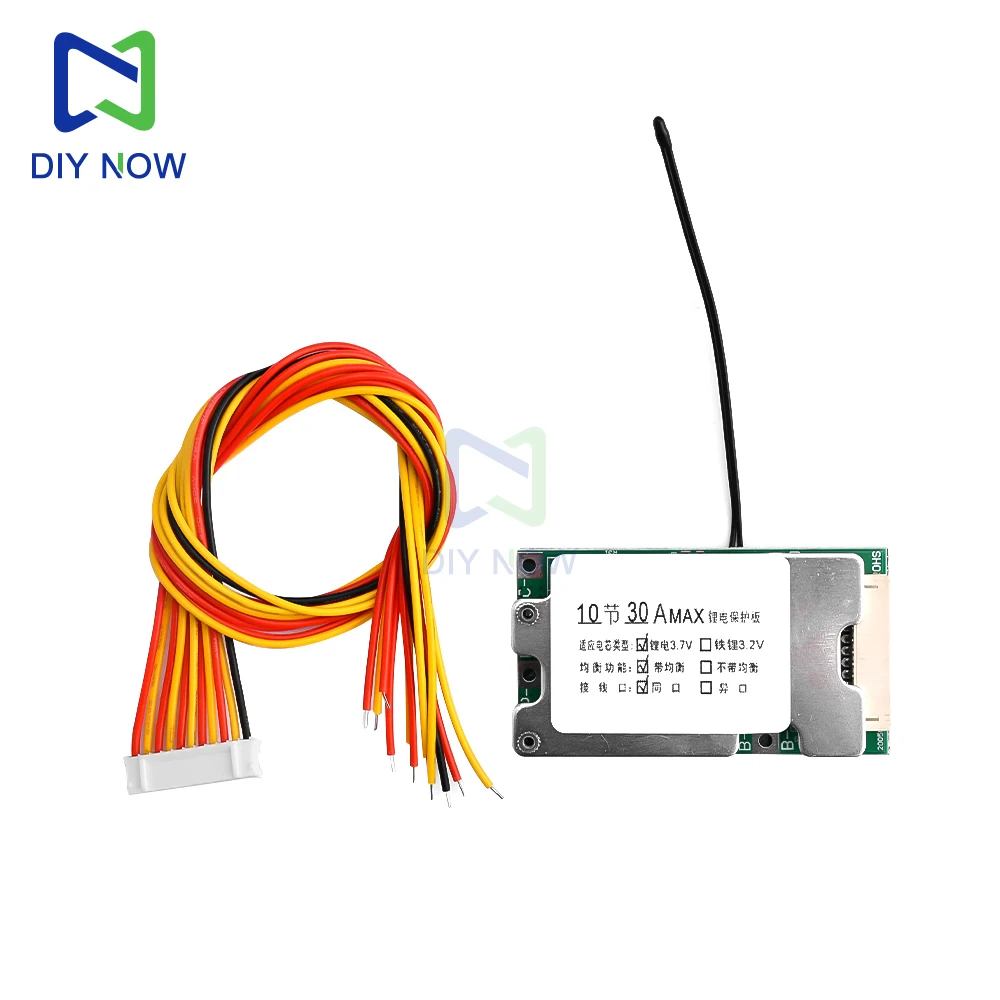

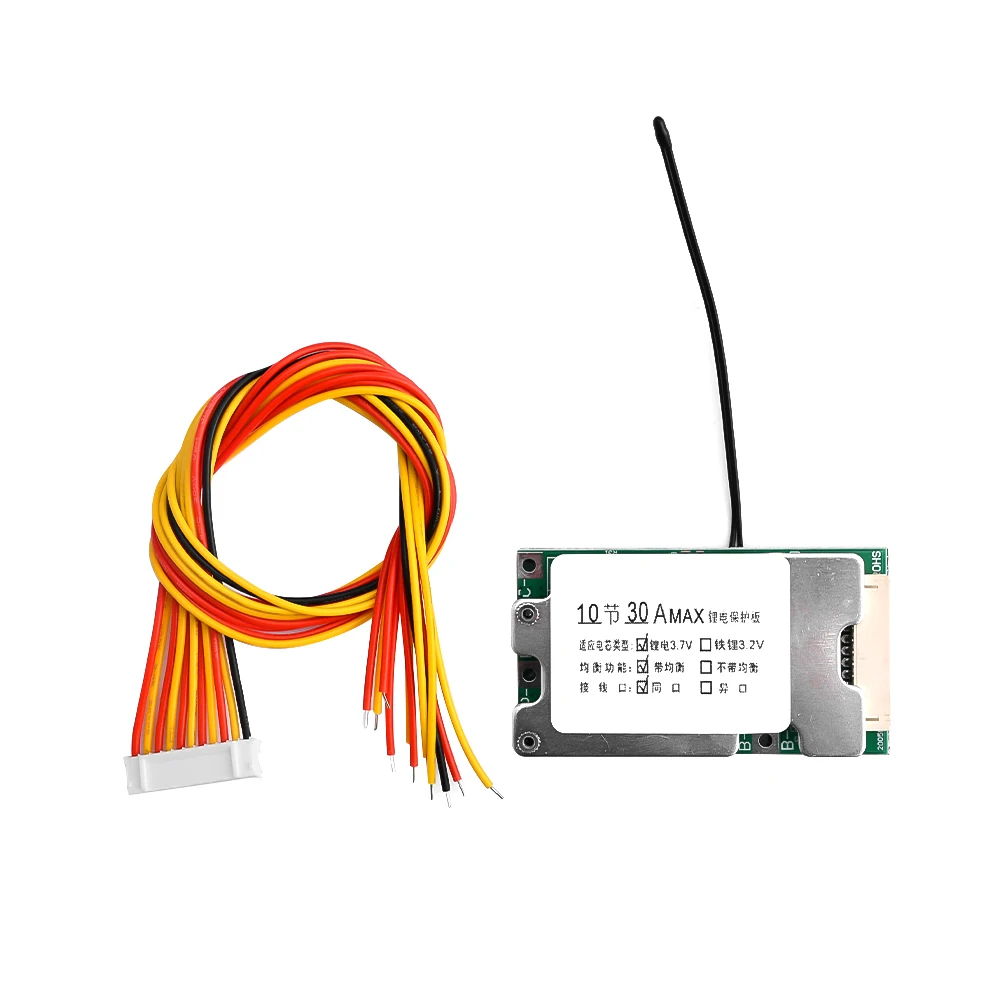

El paquete incluye:

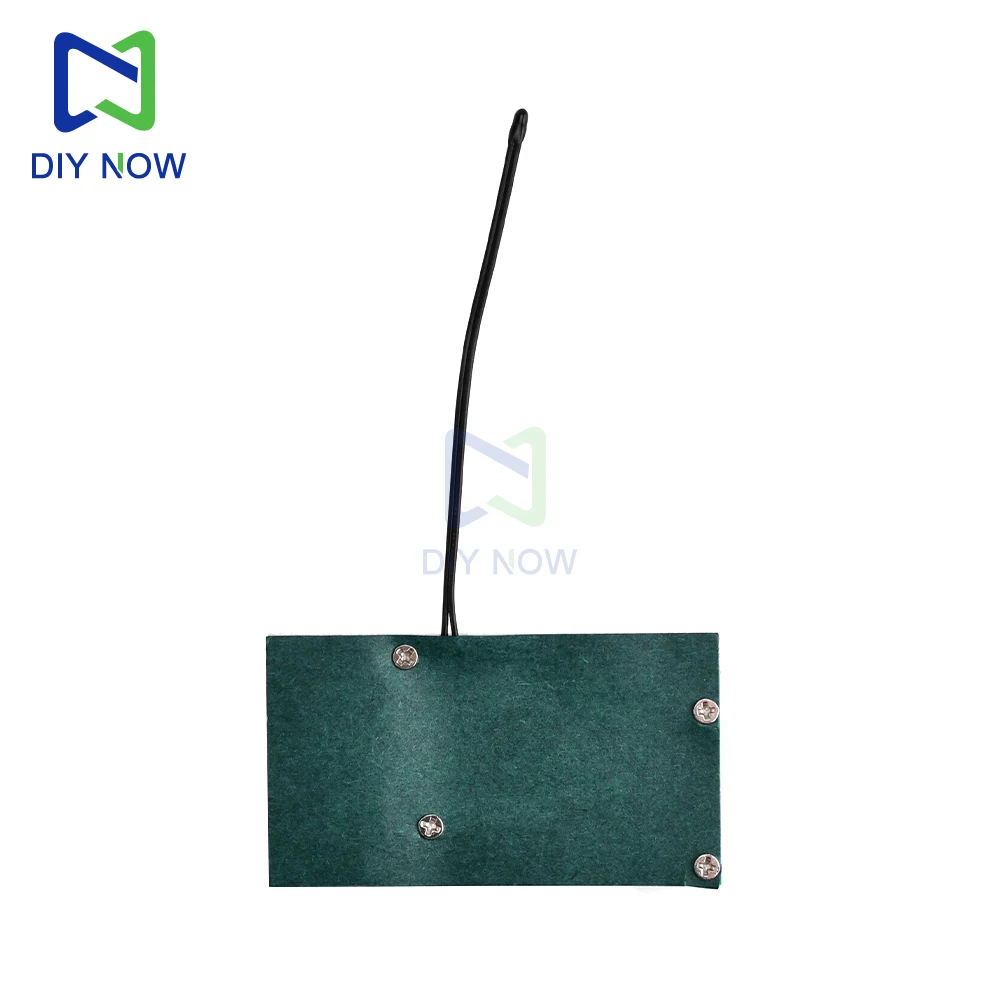

Placa de protección de batería de litio * 1
Cable del sensor * 1
