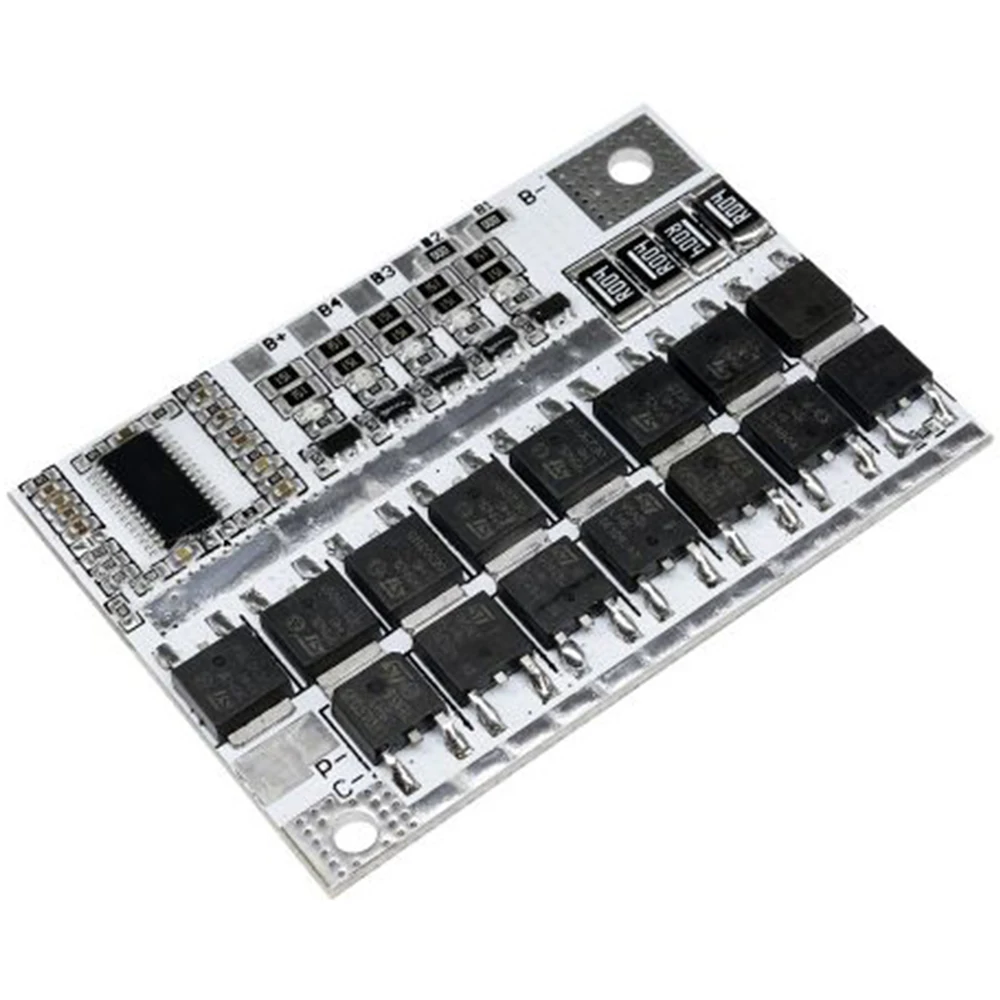

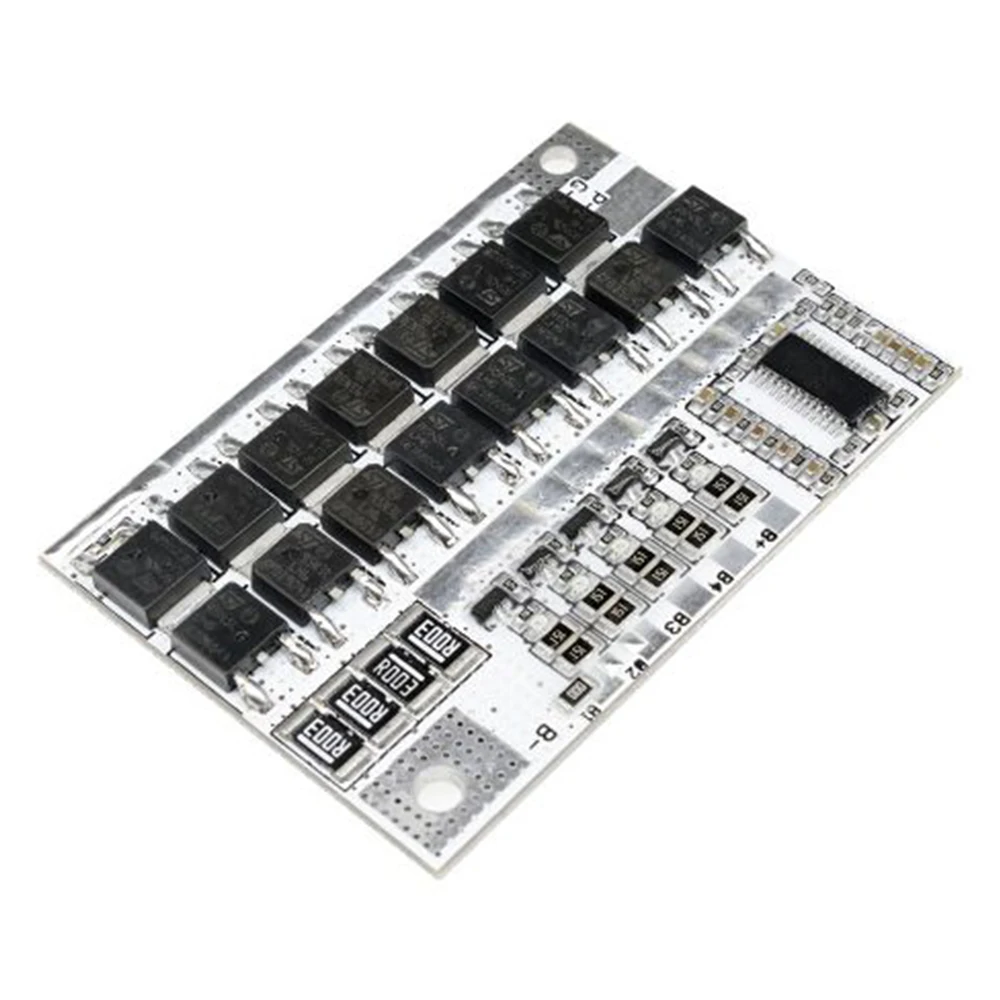

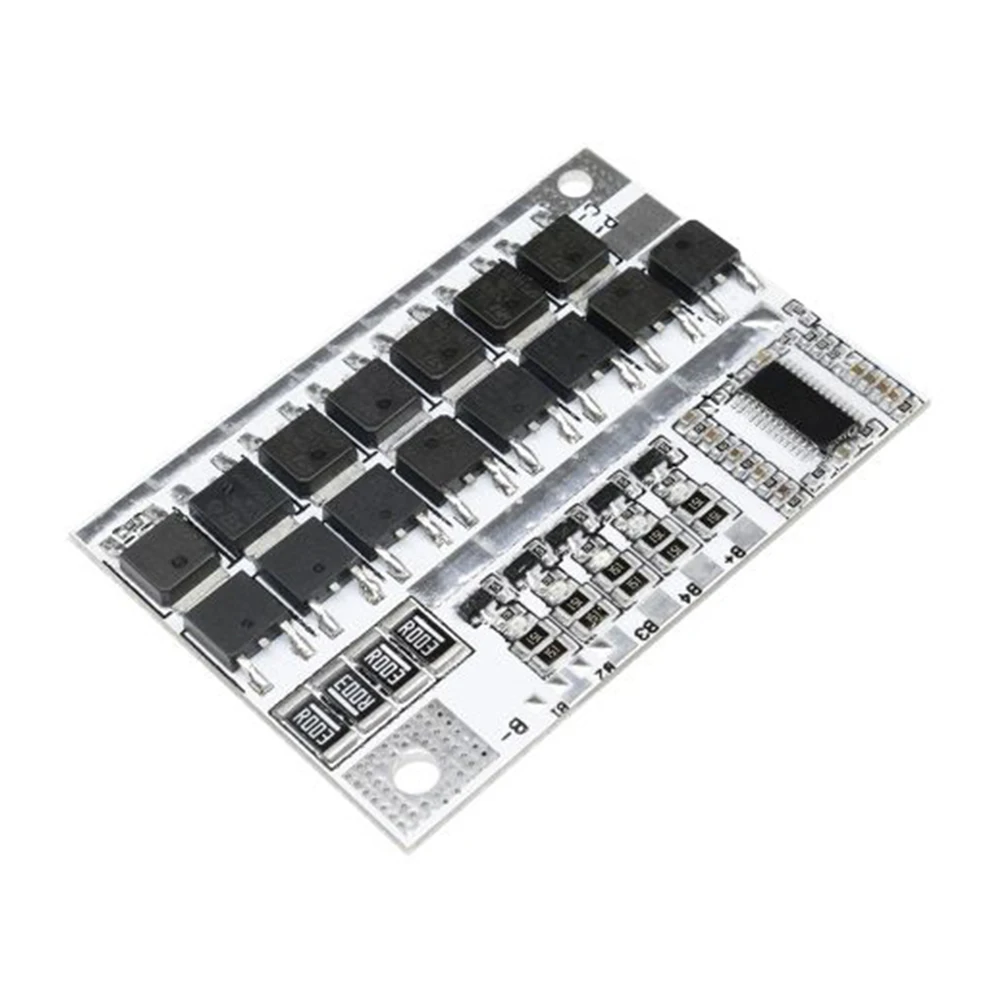

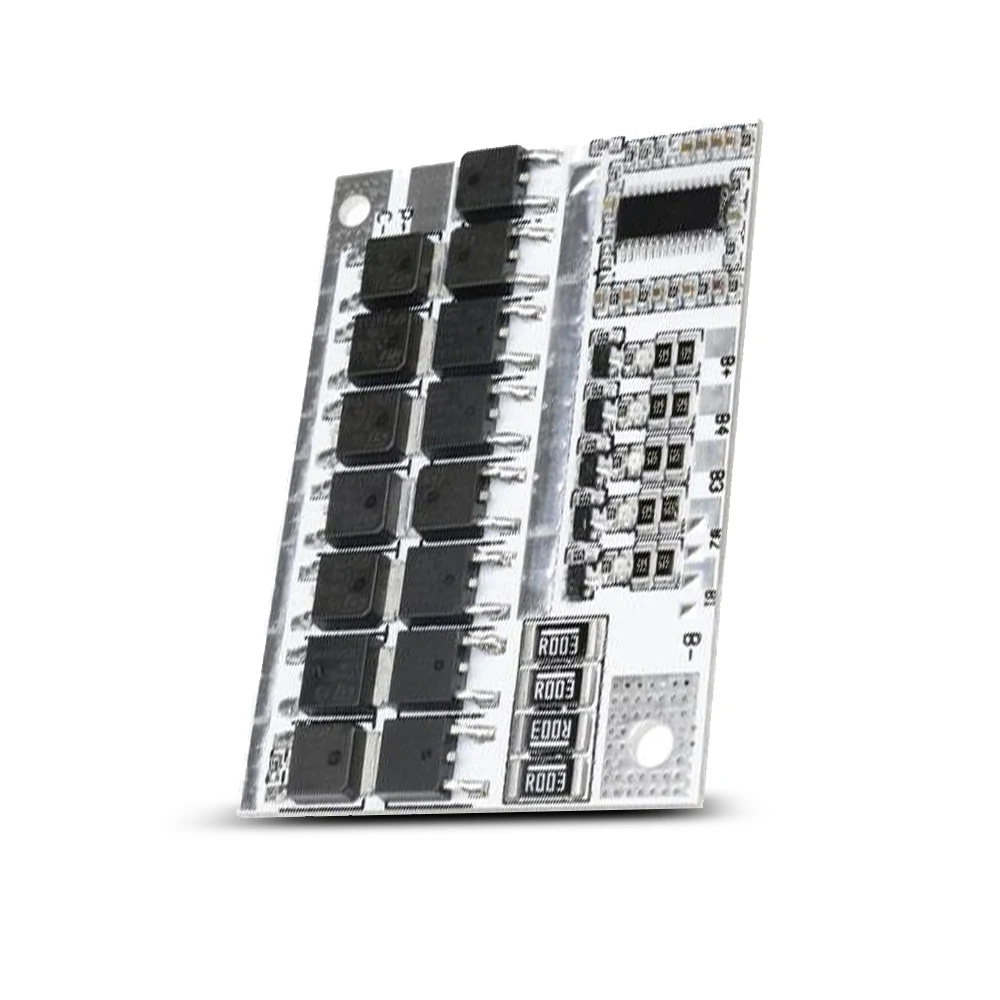

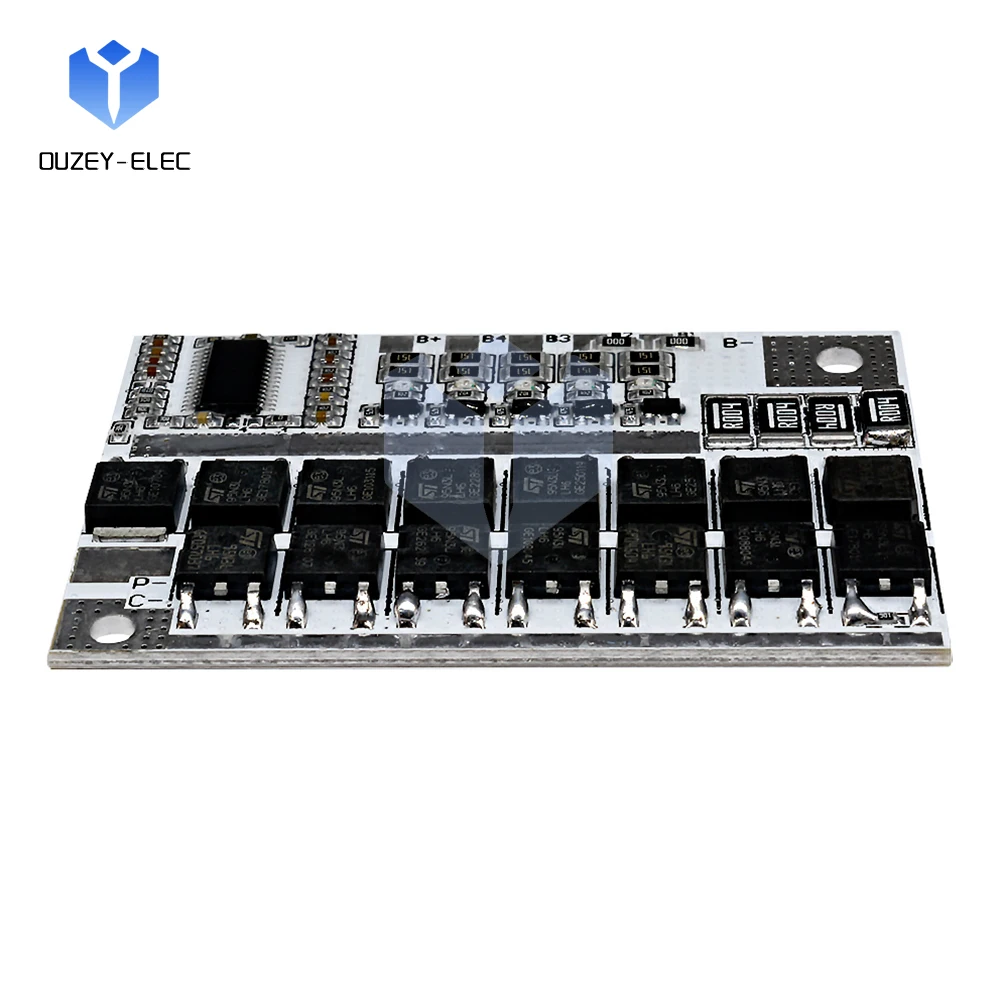

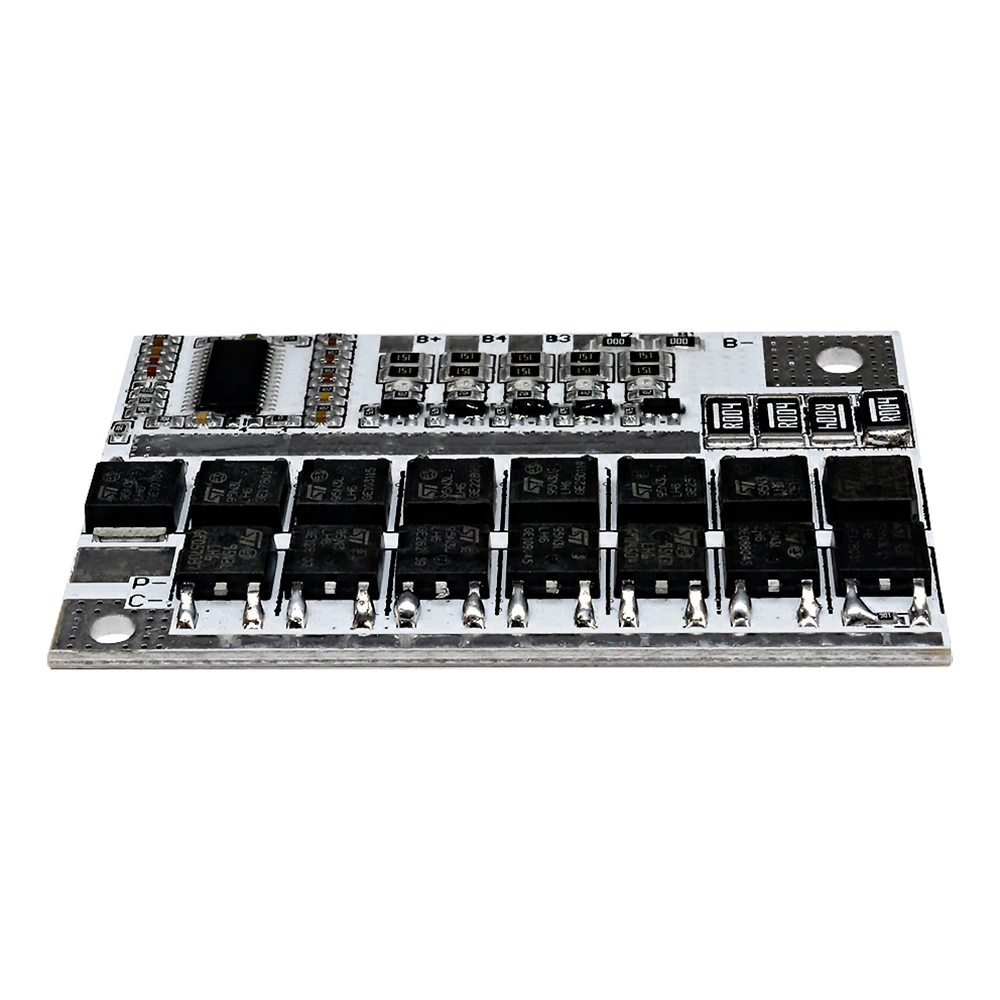

Placa de protección de batería de litio 3S 4S 5S, sistema de gestión de batería, módulo de ecualización activa con luz indicadora, módulo BMS

Parámetro:
Modo pin:
P-: polo negativo de la carga C-: polo negativo del cargador B-: polo negativo de la batería

Guía práctica:
Corriente de salida: puerto separado 80A; mismo puerto 60A
Nota: Las baterías de litio deben cargarse con un cargador especial para baterías de litio.No utilice cargadores de baterías de plomo-ácido.La carga de plomo-ácido puede provocar que el alto voltaje rompa el tubo MOS de la placa de protección, lo que hace que la placa de protección se sobrecargue y no se proteja.

Método de cableado de subpuertos de 3 series (consulte el diagrama de cableado de subpuertos de 3 series):
1Conecte los 3 paquetes de baterías en serie según el método de conexión de la batería en el diagrama de cableado del puerto dividido de la serie 3.
2Conecte el polo negativo del cargador a C- de la placa de protección y el polo negativo de la carga a P-.
3Conecte el polo positivo del cargador y la carga al polo positivo de la batería de la serie 3.
4Consulte el diagrama de cableado del puerto dividido de la serie 3 y conecte los polos positivo de los 3 paquetes de baterías a B+, B4 y B3 en secuencia con 3 cables.
5Conecte los polos negativos de las 3 cadenas de baterías a B-.B1, B2 y B- están en cortocircuito.
6Después de que todos los cables estén conectados de acuerdo con el diagrama de cableado de los puertos secundarios de la serie 3, verifique si son correctos y luego comience a usarlos después de confirmar que son correctos.
7Durante el uso, cuando la luz indicadora en el tablero de protección está encendida, significa que el paquete de baterías correspondiente está en un estado de funcionamiento equilibrado (es decir, la batería está desequilibrada en este momento).

Lista de paquetes:
Placa de protección de batería * 1
