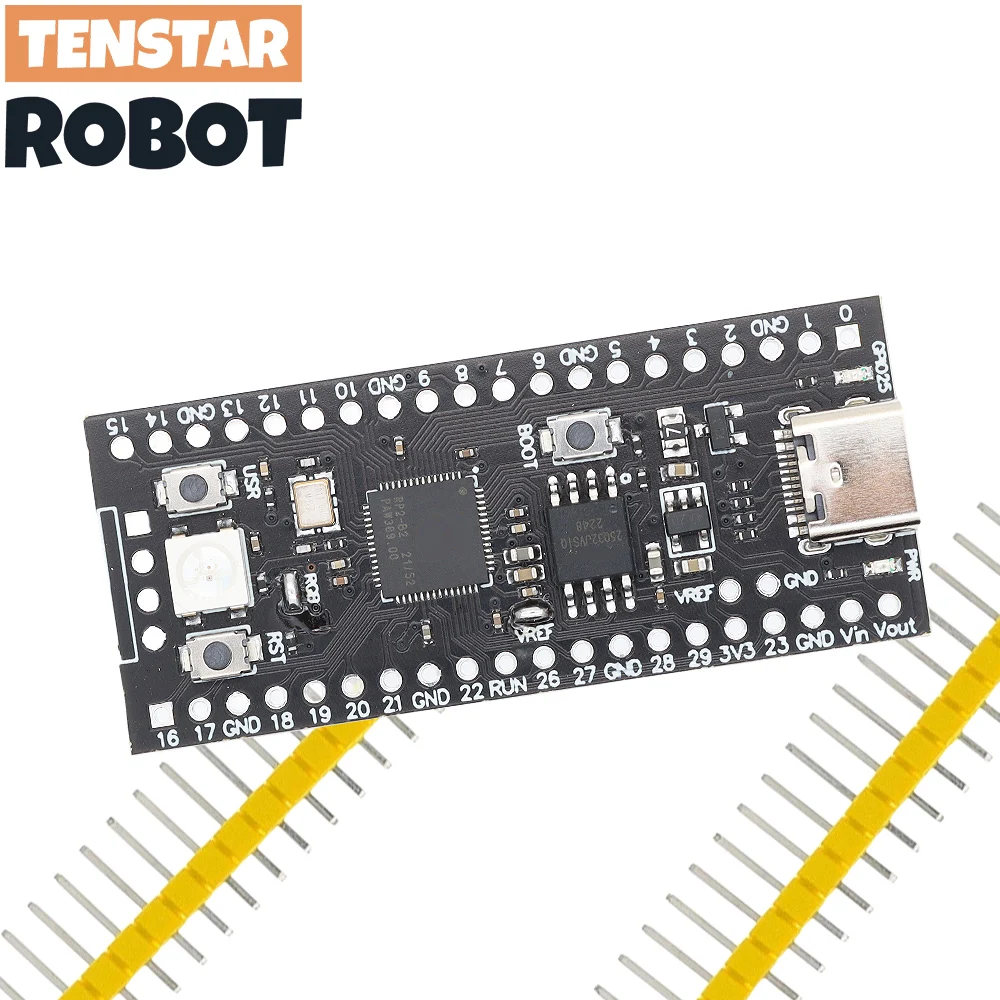

Placa Pico RP2040, microordenadores de baja potencia ARM de doble núcleo 264KB, procesador Cortex-M0 + de alto rendimiento para Raspberry Pi

Micro RP2040

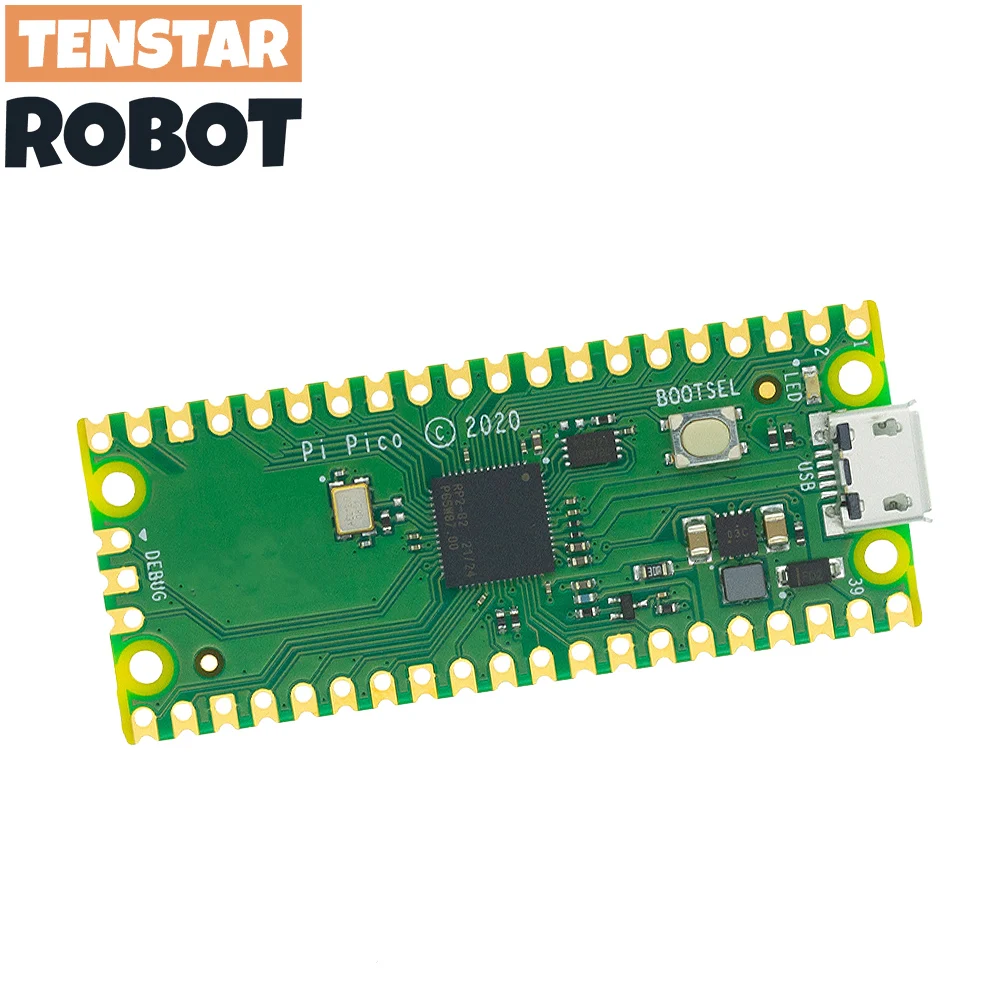

El Raspberry Pi Pico es una placa microcontroladora basada en el chip microcontrolador Raspberry Pi RP2040. Ha sido diseñado para ser una placa microcontroladora de bajo costo y alto rendimiento con interfaces digitales flexibles. El Raspberry Pi Pico cuenta con dos núcleos ARM de más de 133MHz; 256KB RAM; 30 pines GPIO; y una amplia gama de opciones de interfaz. Esto se combina con 2MB de memoria Flash QSPI integrada para el almacenamiento de código y datos.

Además de potentes recursos de hardware, Pico cuenta con un amplio y completo soporte de software y recursos comunitarios. Viene con un completo Rasberry Pi oficial C/C ++ SDK, Micropython SDK. Basta con hacer clic en "" para empezar a usar Raspberry Pi Pico.

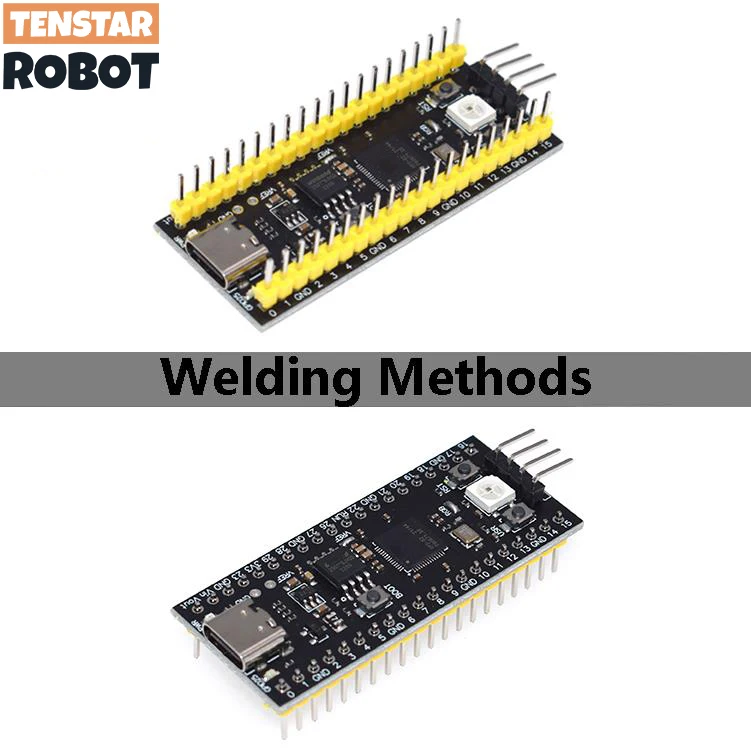

Pico ha sido diseñado para utilizar cabezales de PIN soldados de 0,1 "(es un paso de 0,1" más ancho que un paquete DIP estándar de 40 pines) O se puede utilizar como un "módulo" montable en superficie, ya que los pines IO del usuario también están almenados. Hay almohadillas SMT debajo del conector USB y el botón BOOTSEL, que permiten acceder a estas señales si se utilizan como un módulo SMT soldado por reflujo.

Especificación:

• Chip de microcontrolador RP2040 diseñado por Raspberry Pi EN EL Reino Unido

• Procesador Arm Cortex M0 + de doble núcleo, reloj flexible que funciona hasta 133 MHz

• 264KB de SRAM y 2MB de memoria Flash integrada

• El módulo Castellated Permite soldar directamente a los tableros portadores

• USB 1,1 con dispositivo y soporte de host

• Modos de reposo e inactividad de baja potencia

• Programación de arrastrar y soltar mediante almacenamiento masivo a través de USB

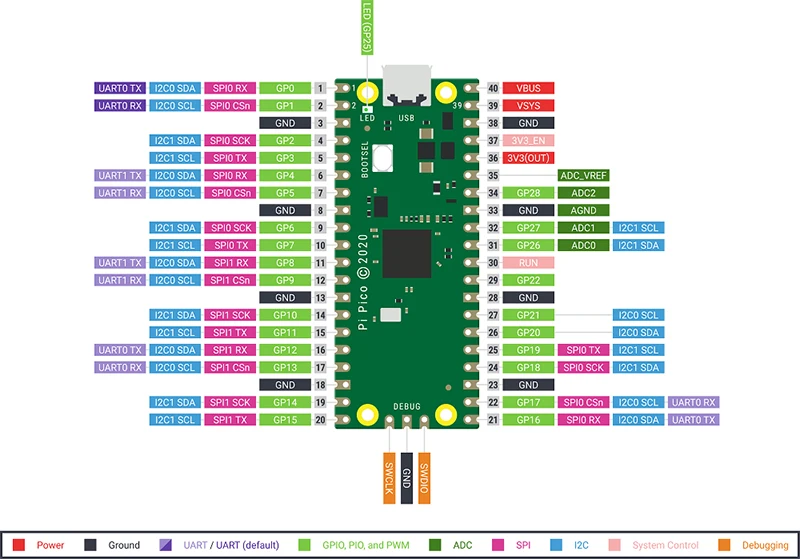

• 26 pines GPIO multifunción

• 2 × SPI, 2 × I2C, 2 × UART, 3 × 12-bit ADC, 16 × canales PWM controlables

• Reloj preciso y temporizador en chip

• Sensor de temperatura

• Bibliotecas aceleradas de punto flotante en chip

• 8 máquinas de estado de E/S (PIO) programables para soporte periférico personalizado

RP2040: 2-4MB/16MB

Actualizar el proceso de operación del firmware:

1. Primero, inserte el cable USB de la interfaz de la y conecte el otro extremo al ordenador;

2. Mantenga presionado el botón BOOT;

3. Pulsa el botón RST;

4. Suelte el botón de arranque después de 1 segundo;

5. El ordenador lo reconocerá automáticamente como un disco duro extraíble;

6. el archivo que se descargará Copia (quemado) en el disco duro extraíble que aparece y la placa base se reiniciará automáticamente.
