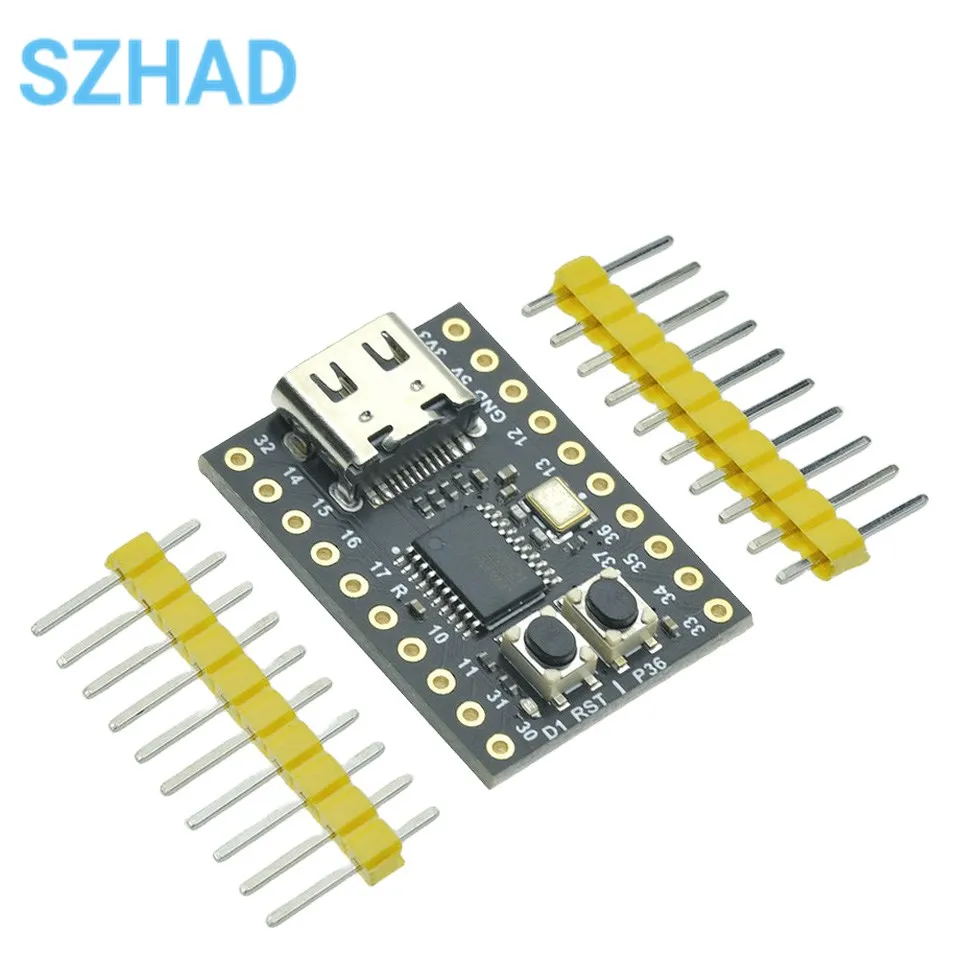

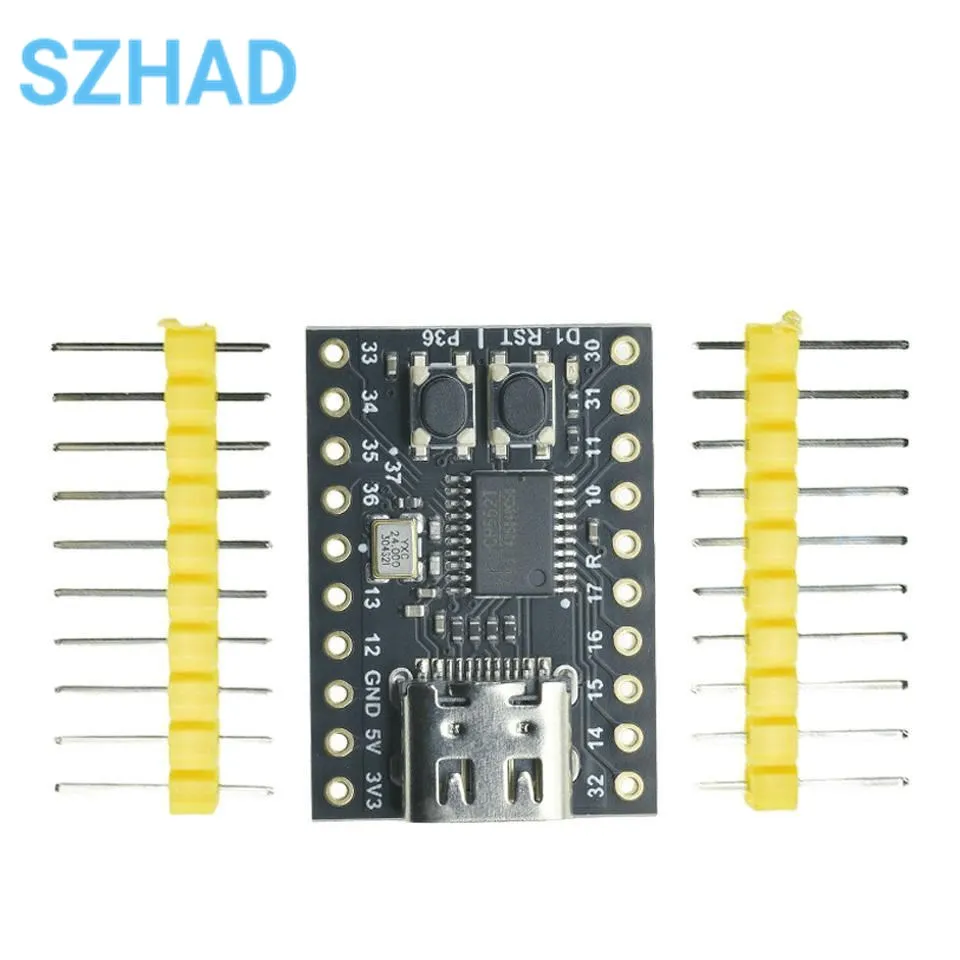

Placa de núcleo Mini CH552, desarrollo de aprendizaje USB tipo C, WCH MCS51 para Arduino 51, placa de sistema mínimo

Descripción

CH552Es un microcontrolador del núcleo E8051 mejorado compatible con el conjunto de instrucciones MCS51. 79% de sus instrucciones son instrucciones de un solo ciclo de un solo byte, y la velocidad de instrucción promedio es 8 ~ 15 veces más rápida que el MCS51.

CH552Admite hasta 24MHz de frecuencia del sistema, 16K ROM de programa integrado y 256 bytes de iRAM interna y 1K bytes de xRAM en CHIP, xRAM admite acceso directo a memoria DMA.

CH552Tiene conversión analógica a digital ADC incorporada, detección de capacitancia de tecla táctil, tres grupos de temporizador y captura de señal y PWM, puerto serie asíncrono dual, SPI, controlador de dispositivos USB y transceptor de velocidad completa y otros módulos de función.

Enlace de datos/enlace de descargaGithub

Detalles del paquete

Placa base CH552 * 1

2,54mm 10Pin Header * 2

Placa base CH552Diseñado por WeAct Studio

La placa base CH552 admite tres modos de desarrollo

1.Keil proporciona el ejemplo de iluminación, ejemplo RTXTiny2

2.Arduino proporciona rutinas de iluminación e instrucciones de configuración del entorno

3.SDCC proporciona un ejemplo de iluminación

Se pueden encontrar más ejemplos en la referencia 04-WCH _ EVT

CH552 Core Board programa de grabación descargar

1. Admite USB descarga, sin dispositivo de grabación

2. Admite descarga de puerto serie

3. El ejemplo Keil admite mantener presionada la tecla P36, hacer clic en la tecla RST y soltar la tecla P36 0,5 segundos después para entrar en el modo de grabación
