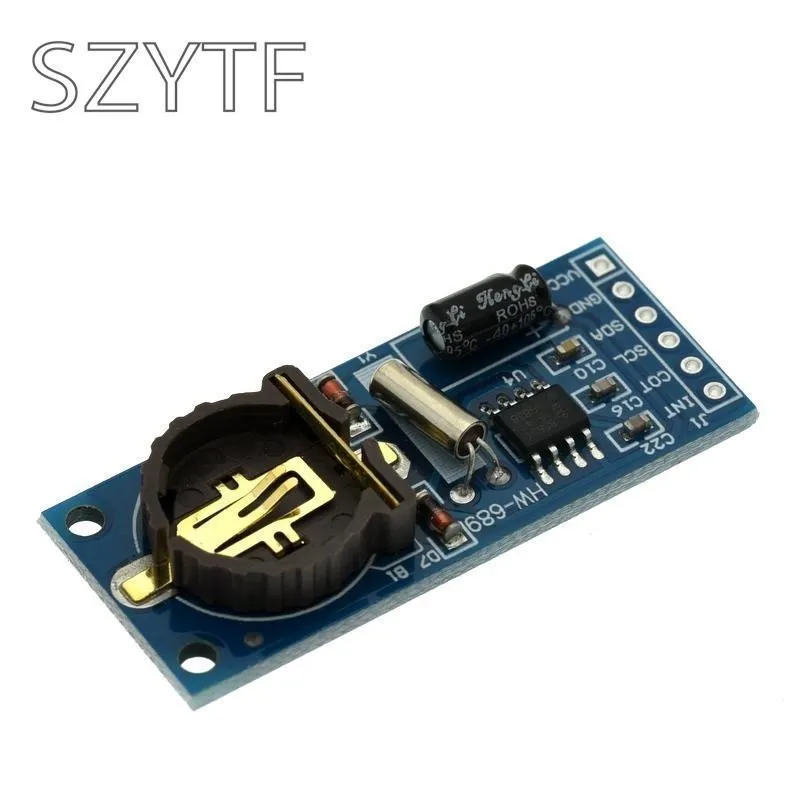

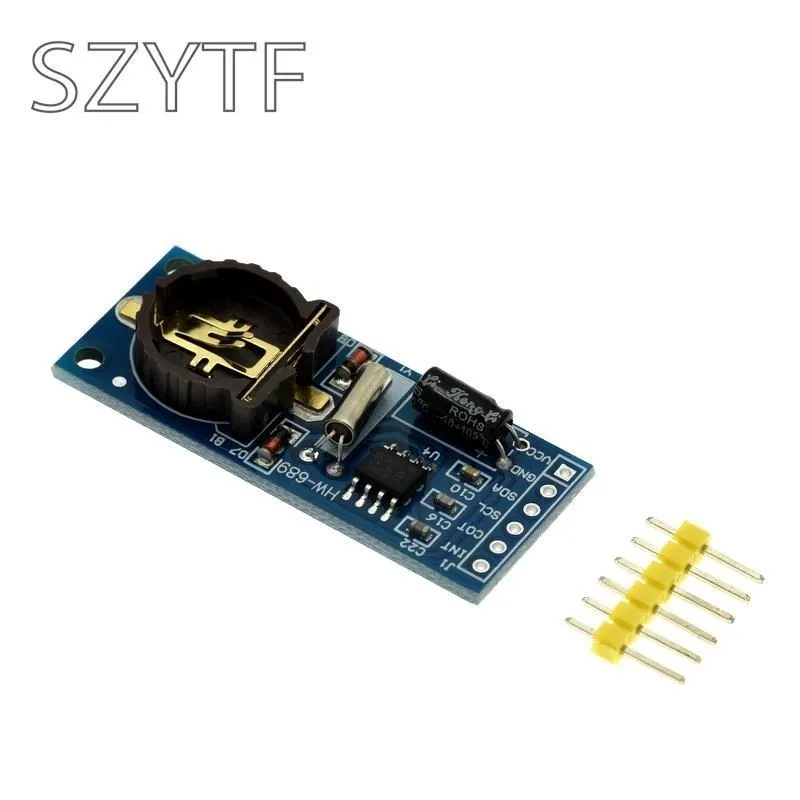

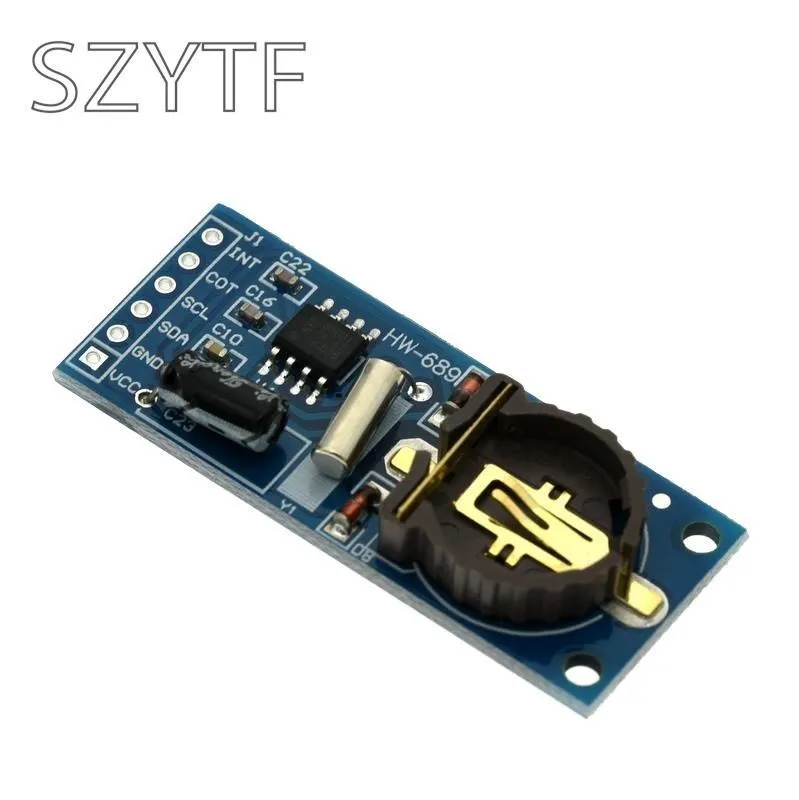

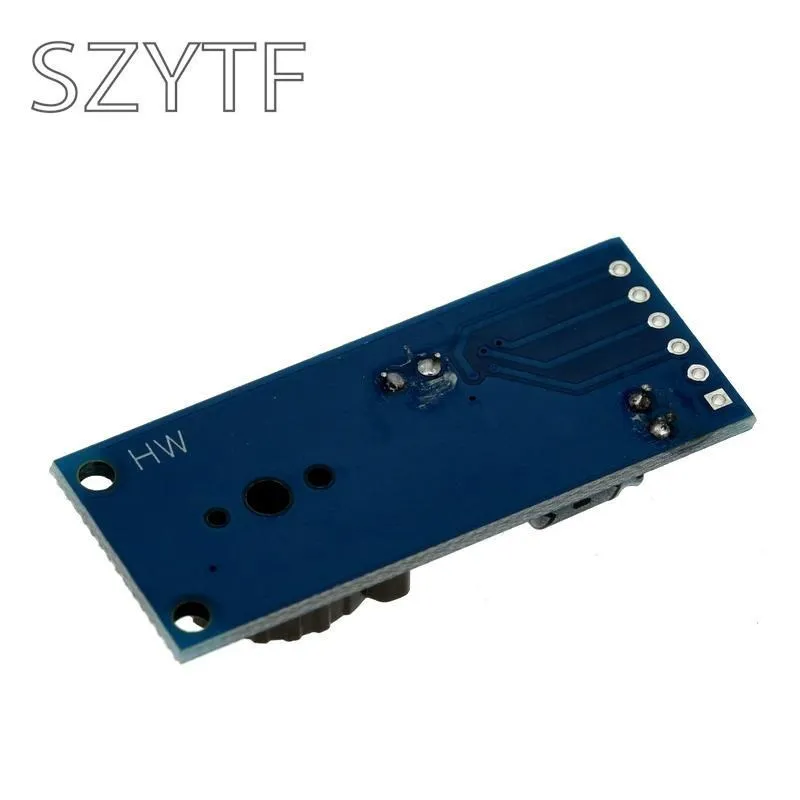

Placa de módulo PCF8563 PCF8563T 8563 IIC reloj en tiempo Real RTC, bueno que DS3231 AT24C32

Módulo de reloj PCF8563T módulo RTC

1. Todas las exportaciones posibles: además de los dos puertos necesarios, también se exportan SDA y SCL, el INT y COT que se pueden usar.
   Batería de respaldo: cuando el sistema se apaga, la batería de respaldo suministra energía al chip PCF8563. El bajo consumo de energía del PCF8563 garantiza que la batería pueda suministrar energía durante diez años.
   Oscilador de cristal: nuevo auténtico oscilador de cristal original, para garantizar la estabilidad del chip PCF8563, tiempo de viaje preciso.
   Las ventajas del chip en sí: en el proyecto real del propietario, se han aplicado una variedad de chips de reloj, y este chip Philips se encuentra como el más estable, más preciso, y menor consumo de energía. Los chips de reloj como DS1302 son realmente débiles. El chip de reloj PCF8563 es altamente recomendado.
   Ventaja de precio: somos un fabricante. Tenemos una ventaja absoluta en términos de precio. Podemos hacerlo a un precio que otras personas pueden hacer (el precio del lote es mejor).
   Yo PCF8563 chip de reloj Introducción
2. PCF8563 es un chip de reloj/calendario multifunción de grado industrial con un consumo energético extremadamente bajo que incluye la función de interfaz de bus I2C introducida por PHILIPS. Las múltiples funciones de alarma pcf8563, las funciones del temporizador, las funciones de salida del reloj y las funciones de salida de interrupción pueden completar una variedad de servicios de sincronización complejos e incluso proporcionar una función de vigilancia para el microcontrolador. Es un chip de reloj muy rentable, se ha utilizado ampliamente en medidores eléctricos, medidores de agua, medidores de gas, teléfonos, máquinas de fax, instrumentos portátiles e instrumentos a batería y otras áreas de productos.
3.
   PCF8563 indicadores principales de rendimiento:
   ★Puede usar la batería de copia de seguridad
   ★Amplio rango de voltaje 1,0 ~ 5,5 V
   ★Consumo energético ultrabajo: 0,25 UA
   ★Entrada/Salida serie vía bus I2C
   ★Frecuencia de salida del reloj programable: 32.768 KHz, 1024Hz, 32Hz, 1Hz.
   ★Cuatro funciones de alarma y temporizador
   ★Incluye circuito de reinicio, condensador oscilador y circuito de detección power-down
   ★Salida de interrupción de drenaje abierto
   Lectura y Escritura de alta velocidad de 400 KHZ
   Módulo de descripción de interfaz
4.
   A la izquierda de la instalación de interfaz
   Preste atención a la dirección al instalar, instale de acuerdo con la dirección en la imagen
   Salida de interrupción INT derecha (generalmente no utilizada)
   Salida de reloj de cuna (generalmente no utilizado)
   Interfaz de reloj SCL IIC conectada al puerto IO del microcontrolador
   Interfaz digital IIC SDA conectada al puerto IO del microcontrolador
   Tierra externa de tierra del módulo GND
   Interfaz de alimentación externa VCC 3,3 v-5 v
   Instrucciones de prueba.
5. Descargue el programa en la carpeta 51 del archivo adjunto al microordenador de un solo chip STC89C52 (el programa es muy compatible y se puede usar en otros microordenadores de un solo chip con una ligera modificación). Después de encender, abre el puerto serial para recibir la información del reloj.
