Descripción
Parámetros del producto:

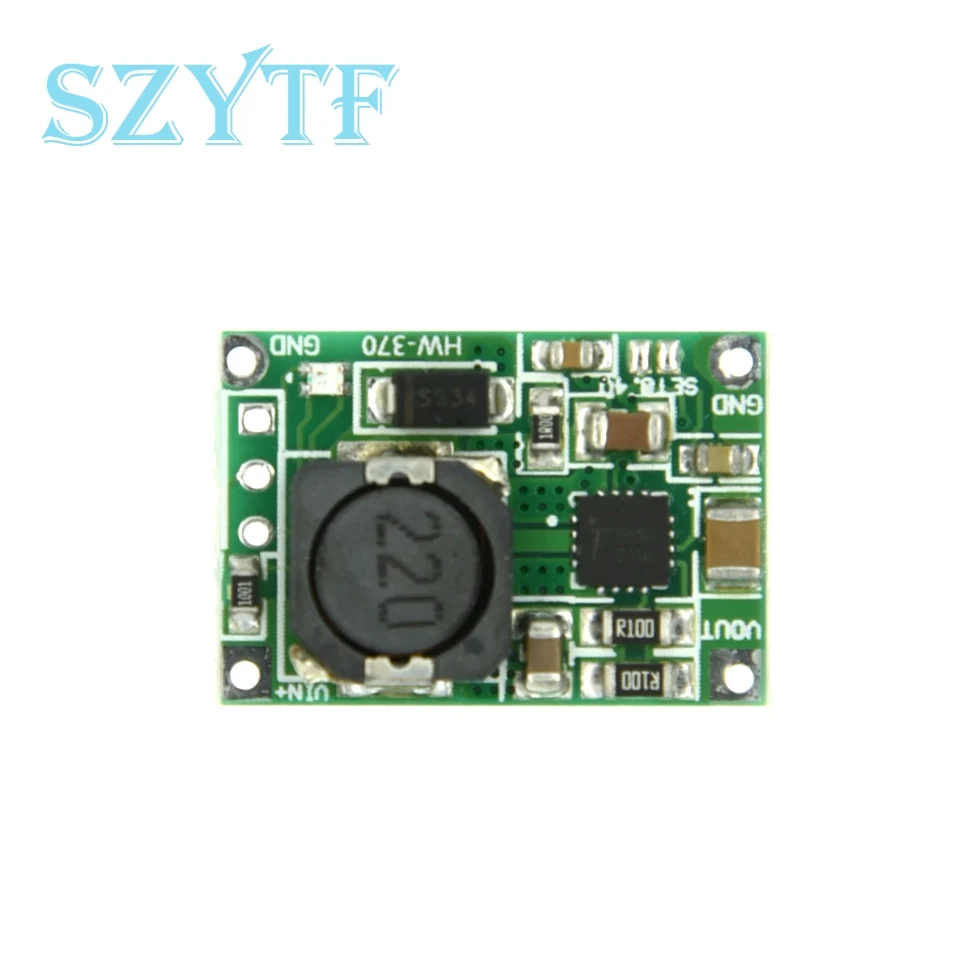

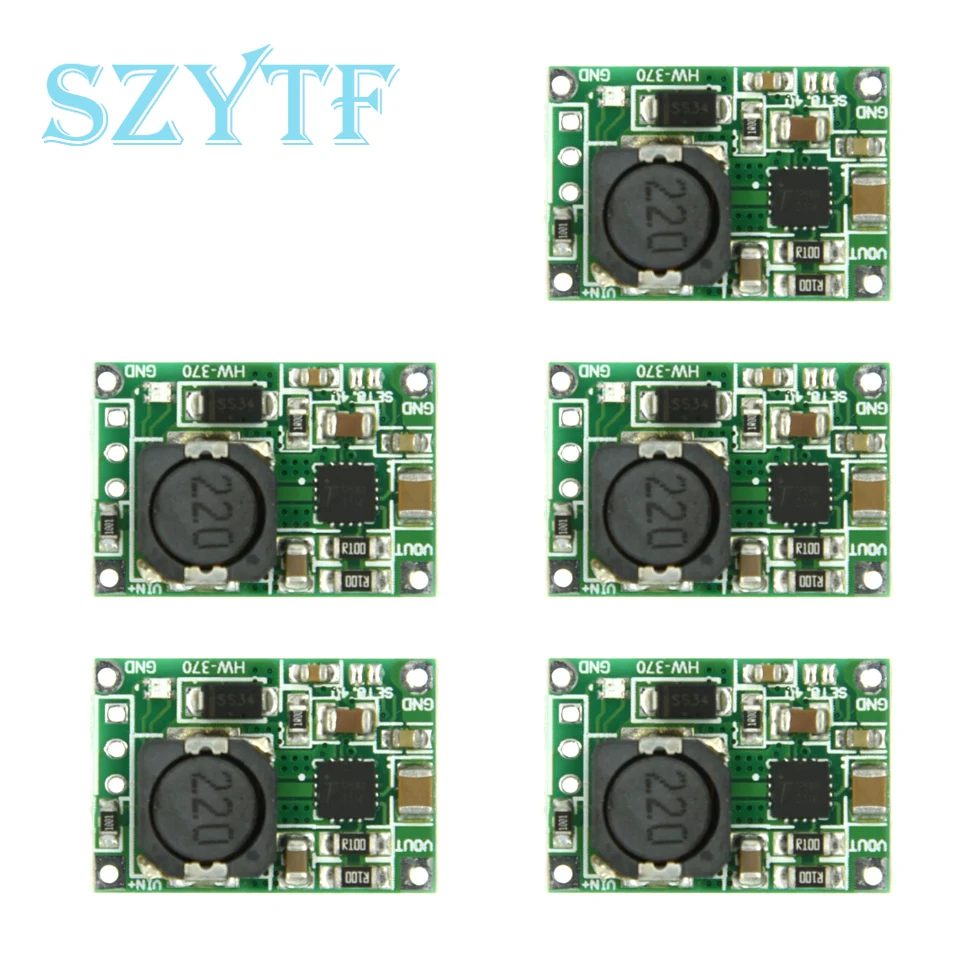

Batería de iones de litio TP5000 batería de fosfato de hierro y litio 1A corriente 4,2/3.6V
Función: carga de batería de litio y batería de fosfato de hierro y litio.Parada completamente automática.Indicación de lámpara roja-verde.
Tamaño: 21,5*14,5*4,2 mm
Uso: La almohadilla de carga TP4056 4057 usó igual.
1, la batería de litio simplemente capta una buena salida de energía de 5 V B + B: conecte la batería.Luces rojas de carga, llenas de parada automática, la carga completa la luz verde.
2, utilizado en la batería de fosfato de hierro y litio de 3,6 V, solo soldar el soldador dos veces almohadillas entre la lata de hojalata.Método de conexión de la batería de alimentación, como el mencionado anteriormente sin cambios.Si desea volver a cargar una batería de litio de 4,2 V usando una almohadilla sumergida en la soldadura, incluso de regreso.
Descripción del producto:
Ventajas:-switch Buck-modo más eficiente que el circuito de carga lineal, la fiebre alta también es mucho más pequeña.Corriente de carga: 1A, en la corriente constante retención de carga completa 1A.No requiere disipación de calor adicional, reduce el calor sobre la corriente de carga.Reducir el tiempo de carga.Batería de polímero de litio de iones de litio ordinaria opcional, o una batería de fosfato de hierro y litio, solo es necesario que un puente pueda cambiar la configuración.
Parámetros:
entrada: 4,5-9V
Voltaje de salida: 4,2 V/3,6 V más o menos 1% (batería de iones de litio predeterminada de la placa de circuito 4,2 V)
Corriente de salida: predeterminado 1A
La eficiencia después de la prueba se describirá en detalle, si la propia eficiencia de la prueba del comprador, no se recomienda probar el voltaje del terminal de la batería, tenga en cuenta que el muestreo de Rs de salto 0.Prueba de resistencia de 1 ohmios, prueba la potencia de entrada cerca de la placa de circuito, reduce la longitud del cableado y prueba de eficiencia, la entrada recomendada aumenta la prueba de capacitancia.La cadena de sugerencias de prueba de voltaje a corriente con precisión del amperímetro no recomienda lectura directa de potencia digital.Prueba de corriente porque se puede conectar directamente en un electrodo positivo de batería en serie, solo necesita asegurarse de que la batería esté por debajo de 3,9 V y utilice una prueba de amperímetro de amplio rango que pueda.
Parámetros del producto:
Tamaño: 21,5 mm * 14,5 mm * 4,2 mm ultrafino ultrapequeño, 1 moneda de cabello, soldadura por reflujo de montaje de una cara
Entrada: 4,5-9V (recomendado no exceder los 7V)
voltaje de salida: 4,2 V/3,6 V más o menos 1% selección de puente
Corriente de salida: predeterminado 1A personalizable 0,5-2A, grande en 1,5A necesita agregar disipación de calor
4 bloques de terminales, bloques de terminales de alimentación 2 entradas, 2 baterías y el otro con LED en línea de la posición de soldadura
método de uso:
con el circuito se irá a un diodo emisor de luz rojo-verde o rojo y verde, necesita su propio soldado al circuito encendido, zooper entre, pie más largo Pies medio-largo cerca del chip, los pies más cortos cerca del exterior pueden ser
La interfaz del terminal de fuente de alimentación, la corriente de la fuente de alimentación de 4,5-7 V es mayor que la corriente de carga, la luz verde
Terminación de batería batería de litio o batería de fosfato de hierro y litio, si es necesario cargar la batería, se convertirá en una luz roja
Si necesita ajustar la corriente, el tamaño de la resistencia de muestreo de corriente modifica su necesidad de corriente.El voltaje de muestreo es de 0,1 V, corriente=0,1/valor de resistencia
el circuito ha sido soldado una resistencia de 0,1 ohmios y una aspiradora
Soldadura vacante, una corriente de resistencia de 0,2 ohmios se establece en un 1,5 A.
soldadura vacante, una corriente de resistencia de 0,1 ohmios se establece en un 2A
Retire el R100 original (0,1 ohmios). La soldadura de una corriente de resistencia de 0,2 ohmios se establece en un 0,5 A.
la corriente de carga es grande en recomendaciones de 1A alargadas
Si necesita cargar una batería de litio normal (3,6 V o 3,7 V.El voltaje de corte de 4,2 V) la placa de circuito Estándar F de las almohadillas en el hojalata Lianqi de caída puntual
Si necesita cargar la batería de fosfato de hierro y litio (3,2 V.El voltaje de corte de 3,6 V) elimina las almohadillas F estándar en la soldadura.
