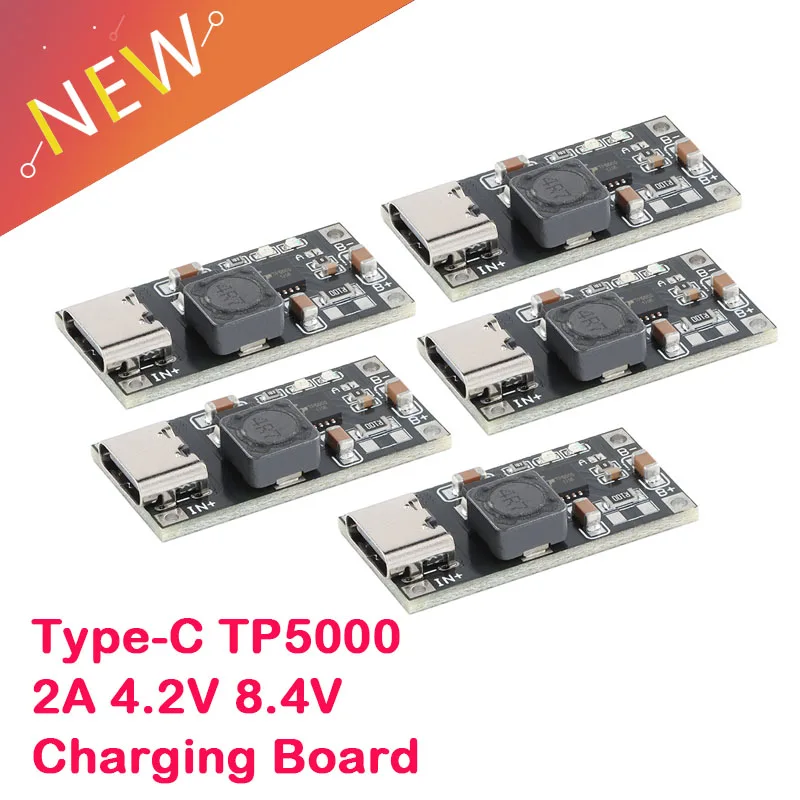

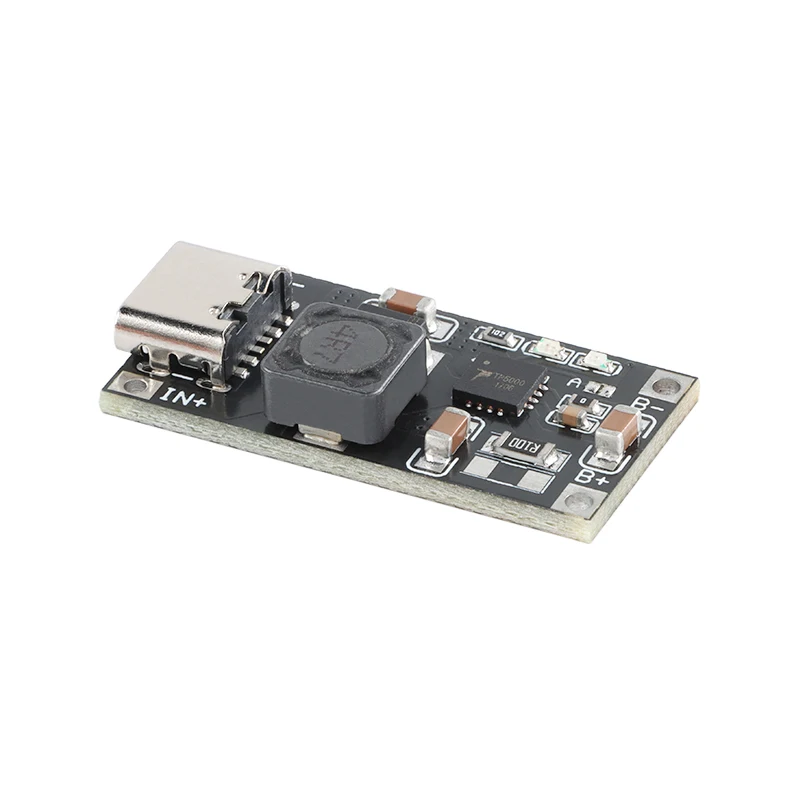

Placa de módulo de fuente de alimentación de gestión de carga TP5000, Compatible con 2A, 4,2 V, 8,4 V, baterías de litio individuales y dobles, TYPE-C, 5 uds./1 ud.

2, tira de cobre 5A inductor de pequeño volumen de corriente grande, baja pérdida magnética completamente cerrada baja interferencia

3, montaje a máquina de un solo lado, el área total de disipación de calor pequeña y delgada de 4 mm, buena parte posterior de cobre expuesto para una fácil instalación y disipador de calor.

4, basado en el reductor C-DC, la eficiencia es mucho mayor que la del circuito de carga lineal, el calentamiento también es una corriente de carga mucho menor de 1 A, pero la corriente de entrada es solo de aproximadamente 0,7 A es suficiente.

5, batería de fosfato de hierro opcional para carpa o batería de polímero de carpa/iones ordinarias, solo se puede configurar un puente.

6, tamaño pequeño, tamaño de 1 moneda de diez centavos, carga de 1 A sin disipación de calor adicional 7, con protección contra sobrecalentamiento, el sobrecalentamiento reducirá automáticamente la corriente para evitar quemaduras 8, parada automática, indicador de estado de carga de dos colores.

Parámetro principal:

Volumen: 21,5 mm * 14,5 mm 4,2 mm

Entrada: 4,5-9V (se recomienda no exceder los 7V)

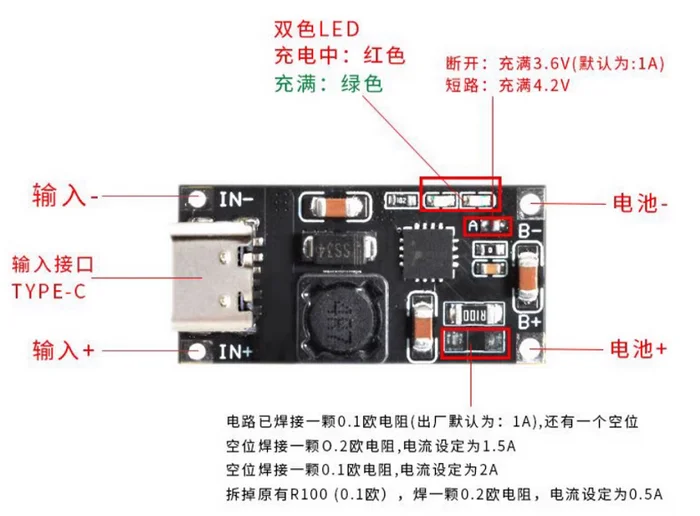

Voltaje de salida◇4,2 V/3,6 V◇ Selección de más o menos 1% de puente

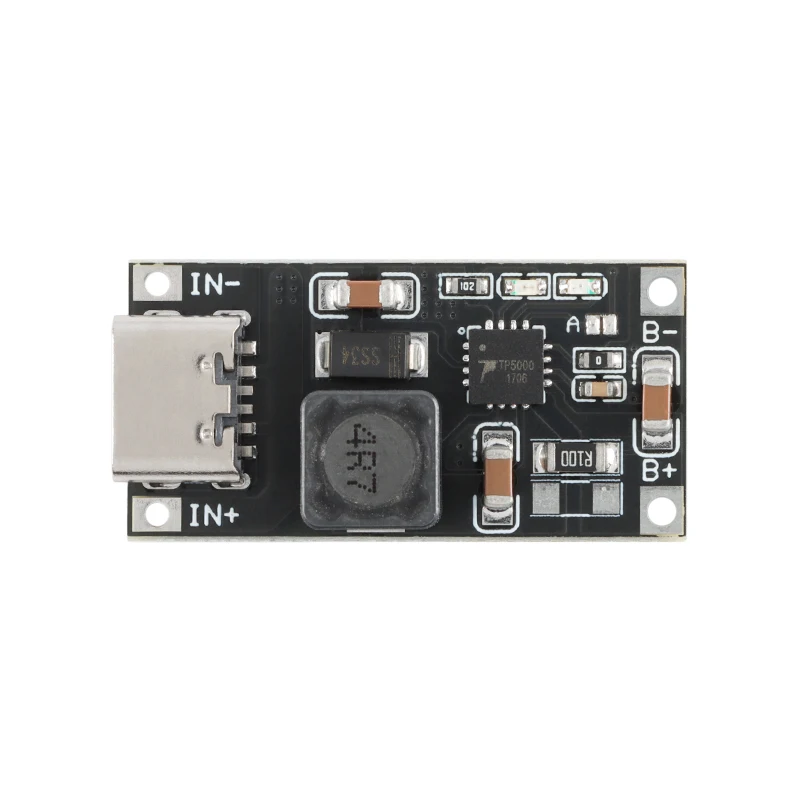

Corriente de salida: predeterminado 1A, se puede personalizar 0,5-2A, más de 1,5A es necesario agregar calor 4 terminales: 2 entradas, 2 baterías y con una posición de soldadura LED de inserción directa

Método: 1, la batería de litio solo necesita conectar la fuente de alimentación de 5 V, salida B +, B - conectar la batería.

Durante la carga, la luz roja está encendida.Durante la carga, la luz verde está encendida.

2, utilizado para baterías de fosfato de hierro y litio de 3,6 V, solo es necesario soldar la punta de estaño entre las dos almohadillas.El método de conexión de la batería permanece sin cambios como se indica arriba.Si necesita recargar la batería de litio de 4,2 V, puede volver a conectarla con la almohadilla de soldadura.

Método: 1.Para las baterías de litio, simplemente conecte una fuente de alimentación de 5 V y una salida B+ y B -, luego conecte la batería.

La luz roja se enciende durante la carga, se detiene automáticamente cuando está completamente cargada y la luz verde se enciende después de la carga.

2.Se utiliza para baterías de fosfato de hierro y litio de 3,6 V, simplemente suelde los puntos de soldadura entre las dos almohadillas con un soldador.

El método de conexión de la batería permanece sin cambios como se describe anteriormente.Para volver a cargar la batería de litio de 4,2 V, utilice almohadillas de soldadura

Simplemente vuelva a soldarlo.
