Descripción
Descripción del producto:

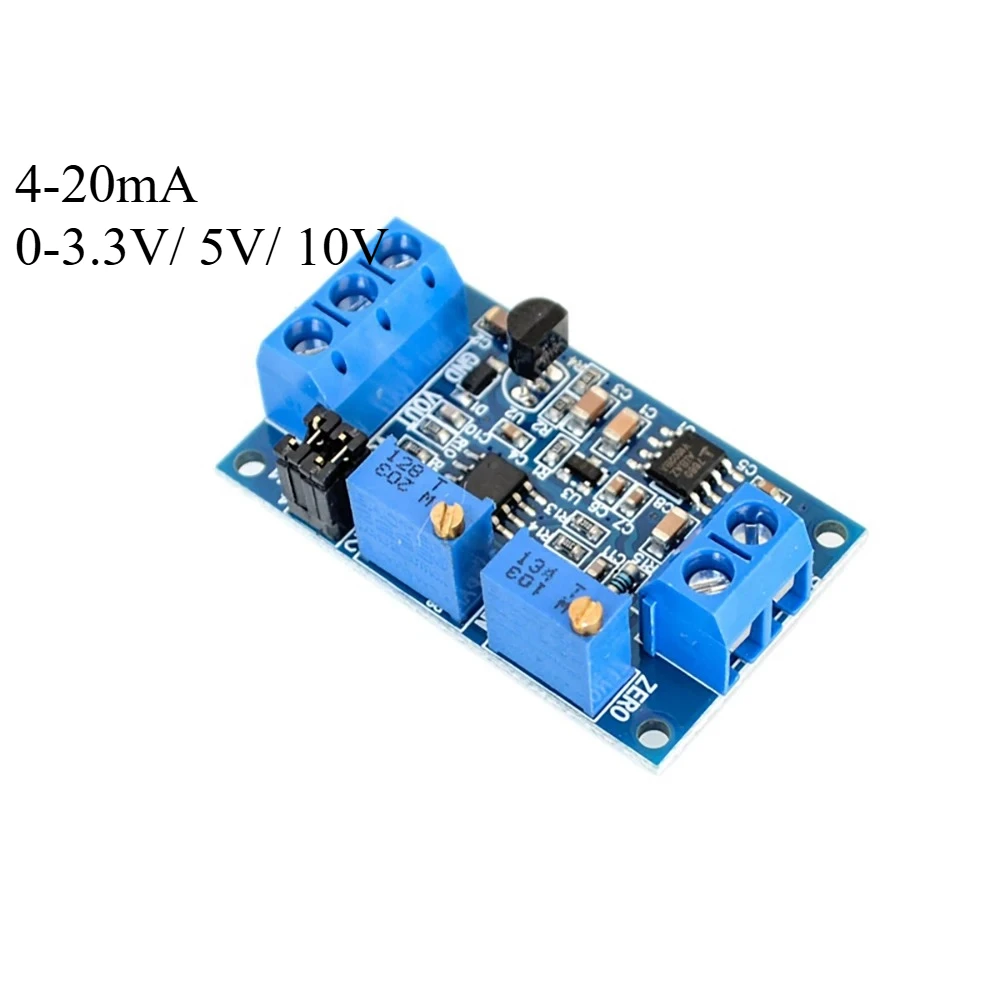

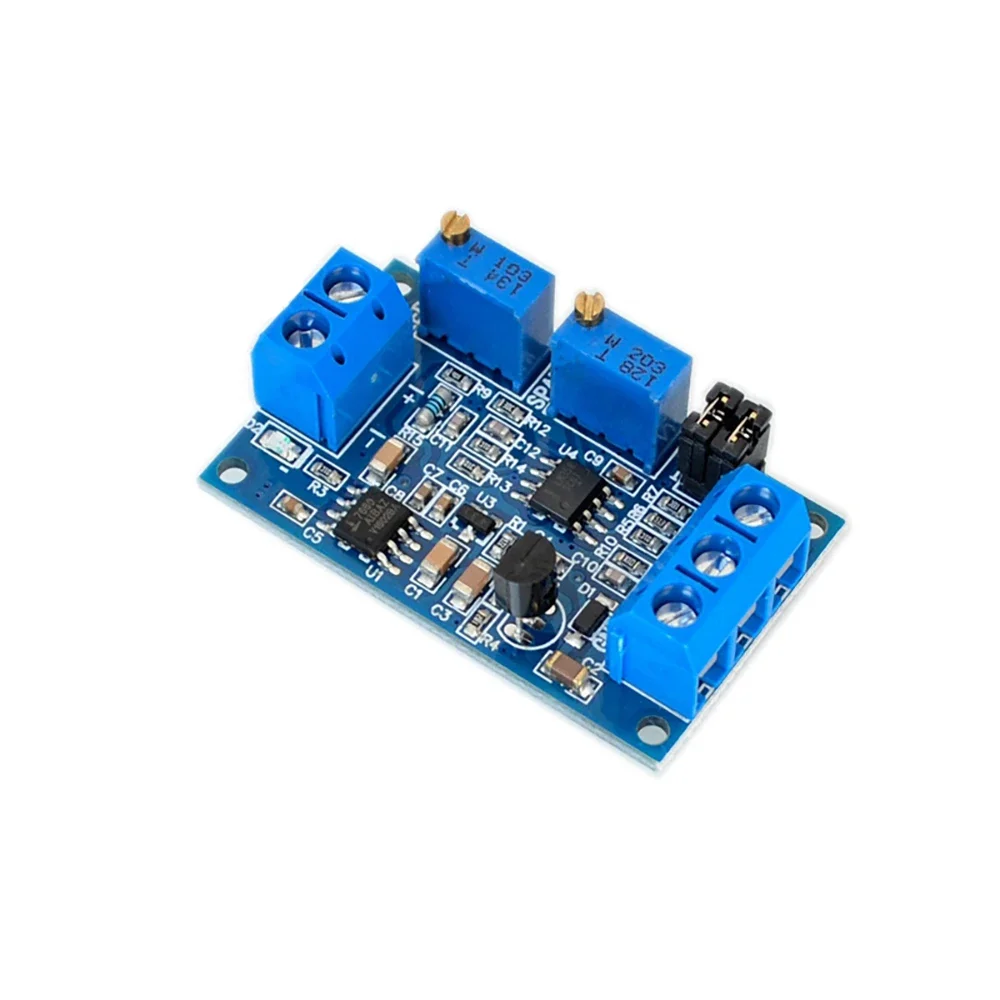

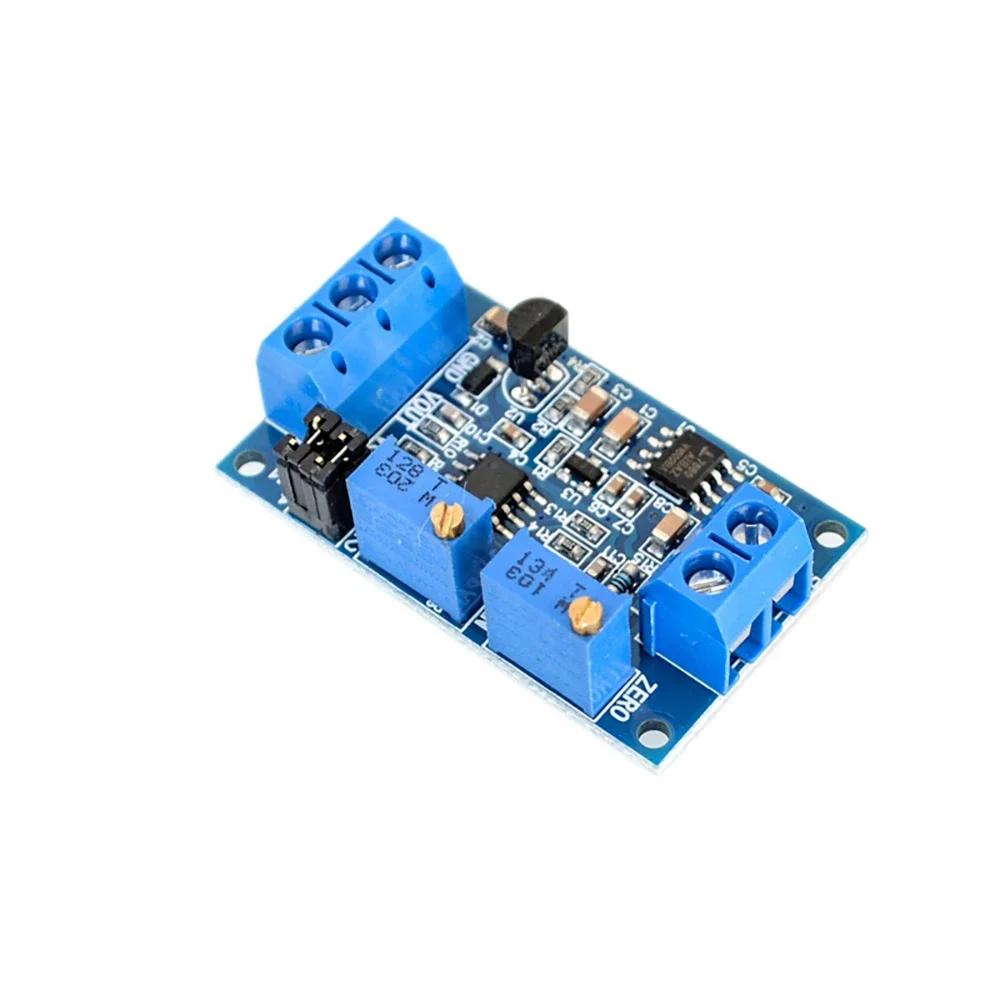

En el proceso de transmisión de la señal del circuito, la señal de voltaje se debilitará con el aumento de la distancia de transmisión; el uso de la transmisión de corriente puede evitar que la señal se débilse.Este módulo se utiliza al final de la transmisión de señal de corriente para convertir la señal en señal de voltaje para la detección del microcontrolador.La entrada de corriente admite 4-20Ma, 0-20mA, y la salida de voltaje admite 0-3,3 V 0-5 V 0-10 V.
Aspectos destacados del producto:
Amplia gama de voltaje de suministro, el voltaje de salida admite múltiples rangos;
La escala cero y completa son autoajustables;
Alta estabilidad, buena linealidad, grado industrial;
Resistencia de muestreo de señal de corriente que utiliza resistencia de anillo de color de alta precisión, alta precisión, pequeña deriva de temperatura, alta potencia.
Instrucciones de uso:

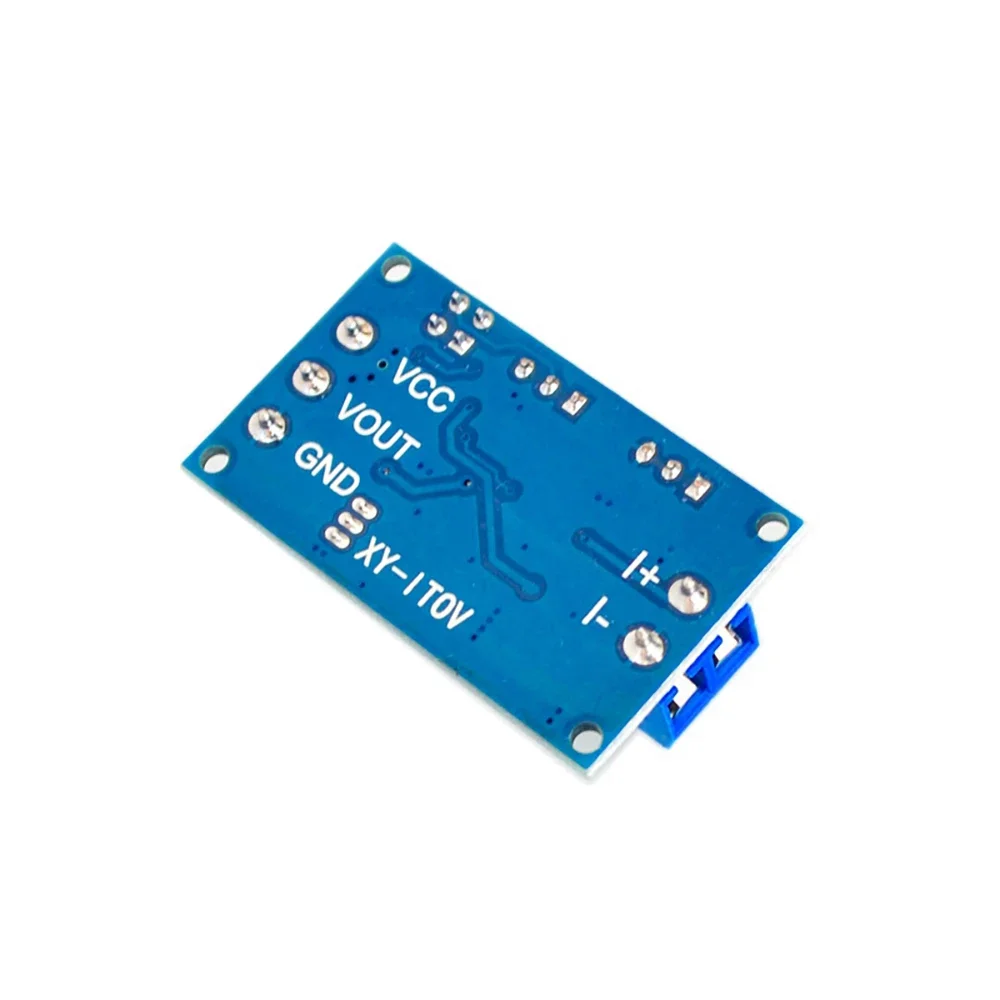

1.Módulo cableado según la definición del voltaje de alimentación 7-36V (si la salida es de 10V, el voltaje de alimentación debe ser superior a 12V)
2.Después del encendido, la luz D2 debe estar encendida; de lo contrario, verifique la conexión del cable.Placa con protección inversa, la conexión inversa no se quema.3.
3. Cuando la entrada de corriente sea un valor pequeño (0 mA o 4 mA), ajuste el potenciómetro ZERO para que la salida VOUT sea un valor pequeño (0,0 V u otro voltaje)
4. Cuando la entrada actual sea de valor (20 mA), ajuste el potenciómetro SPAN para que la salida VOUT sea de valor (3,3 V o 5 V o 10 V, cuando la entrada es de 4-20 mA, la salida pequeña puede ser de hasta 2,5 V).
Según sus necesidades, a través de la tapa del puente para seleccionar el rango adecuado:
4--20 mA:
Rango de 0 a 2,5 V: J1 1, 2 pines en cortocircuito, 3, 4 pines en cortocircuito
Rango de 0--3,3 V: J1 1, 2 pies desconectados, 3, 4 pies desconectados
Rango de 0--5,0 V: J1 1,2 pines en cortocircuito, 3,4 pines en cortocircuito
Rango de 0--10.0 V: J1 1,2 pines en cortocircuito, 3,4 pines desconectados
0--20 mA:
Rango de 0 a 3,3 V: J1 1,2 pines en cortocircuito, 3,4 pines en cortocircuito
Rango de 0--5,0 V: J1 1,2 pines en cortocircuito, 3,4 pines en cortocircuito
Rango de 0--10.0 V: J1 1, 2 pines en cortocircuito, 3, 4 pines desconectados
