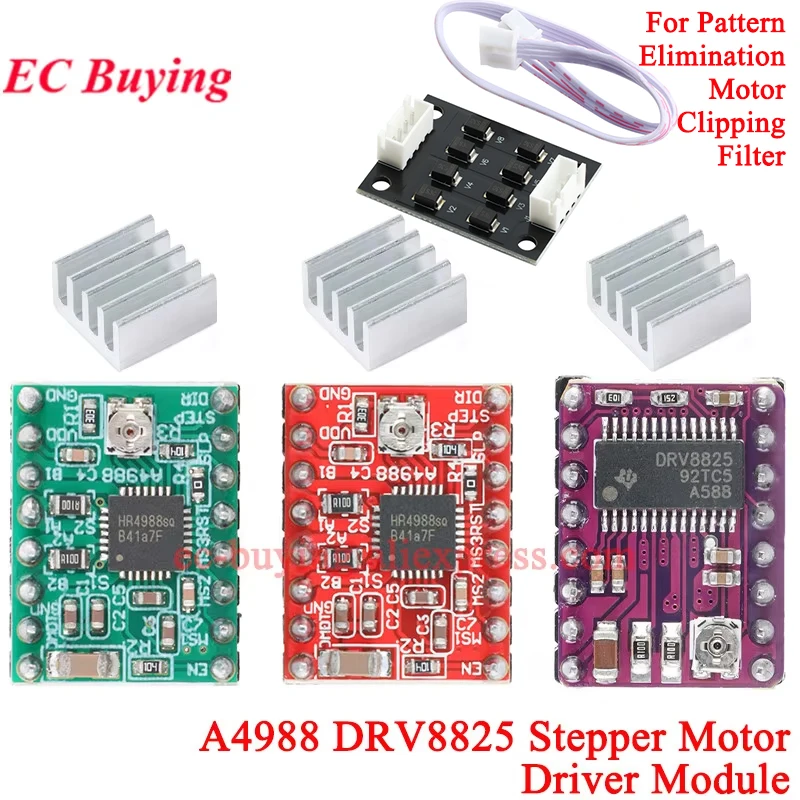

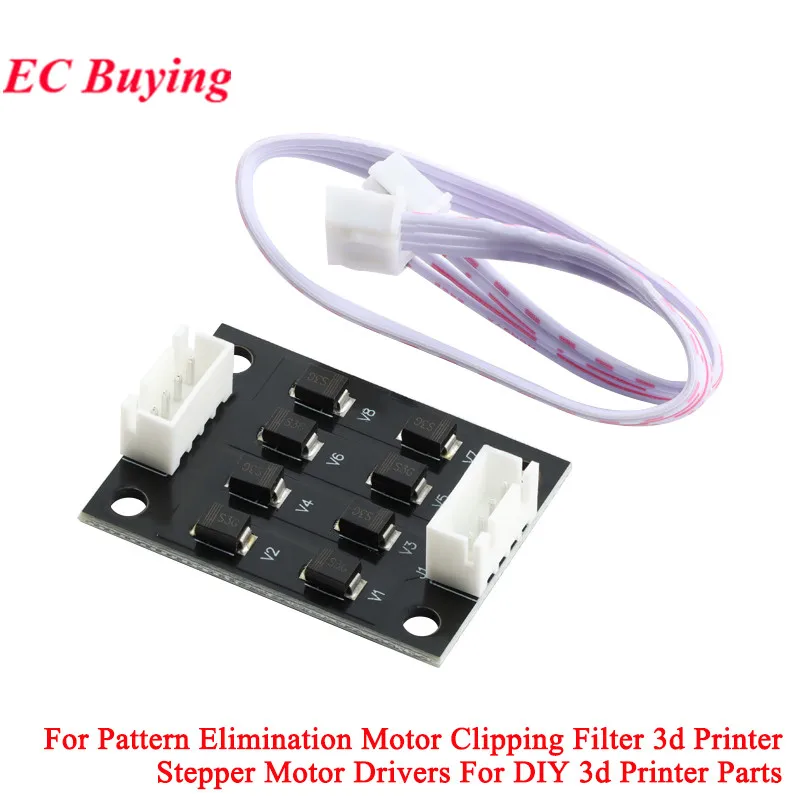

Placa de módulo de controlador de Motor paso a paso Reprap A4988 DRV8825, filtro de recorte de Motor, disipador de calor para accesorios de impresora 3D, 10 Uds./1 ud.

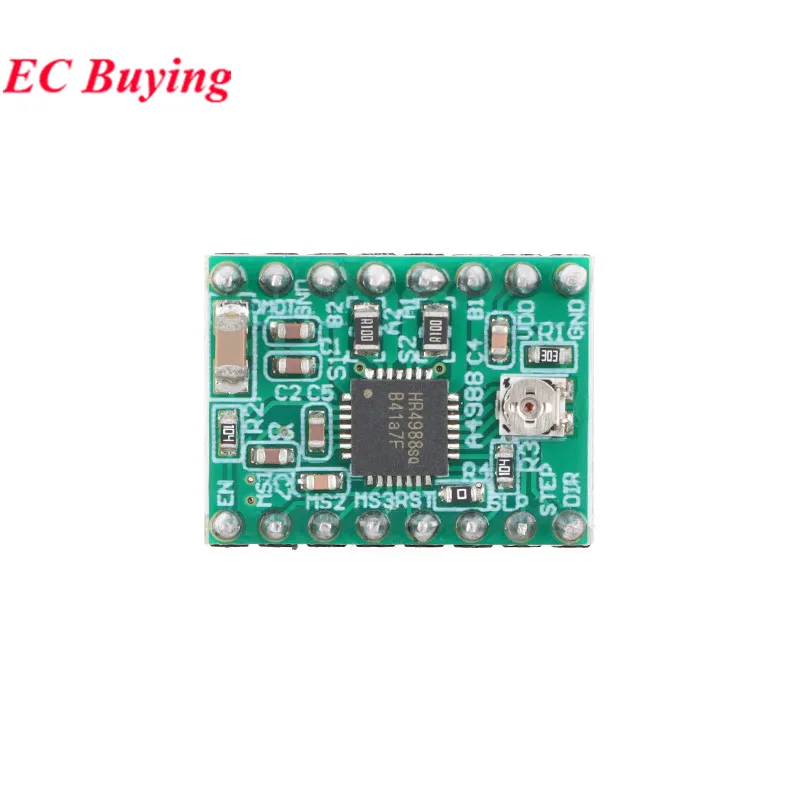

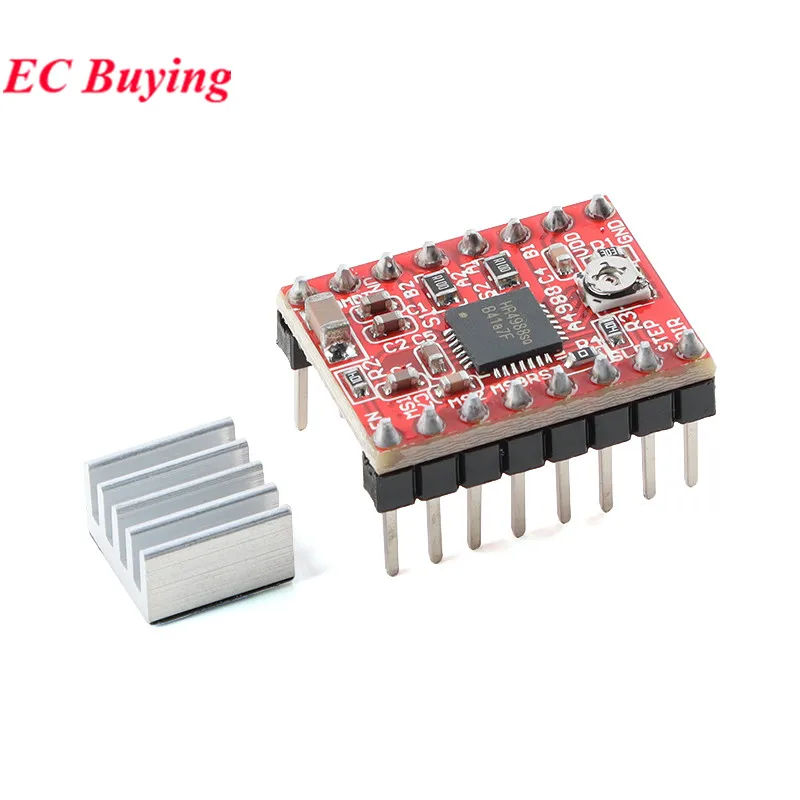

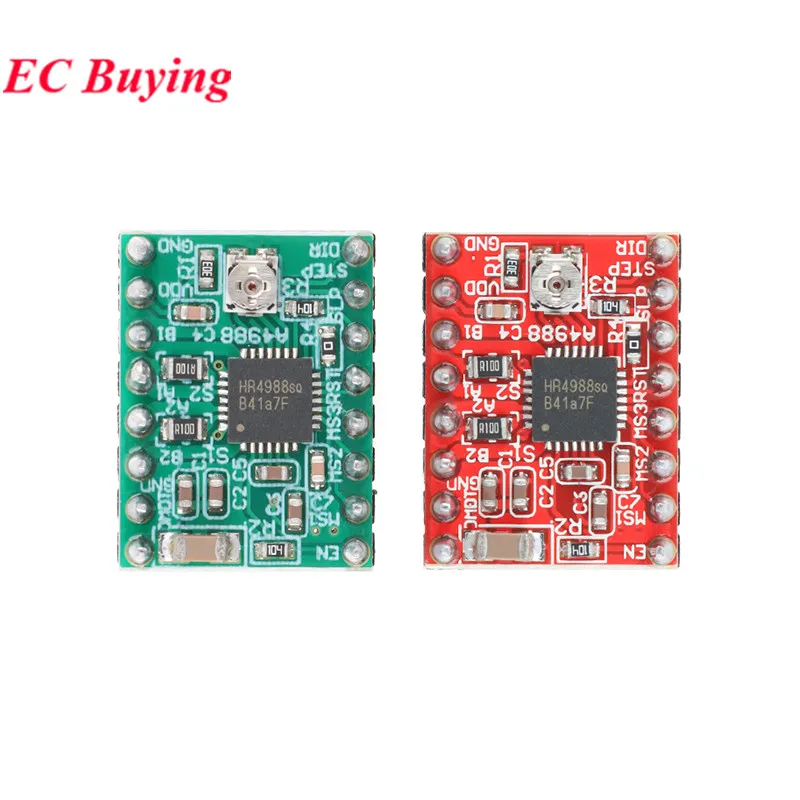

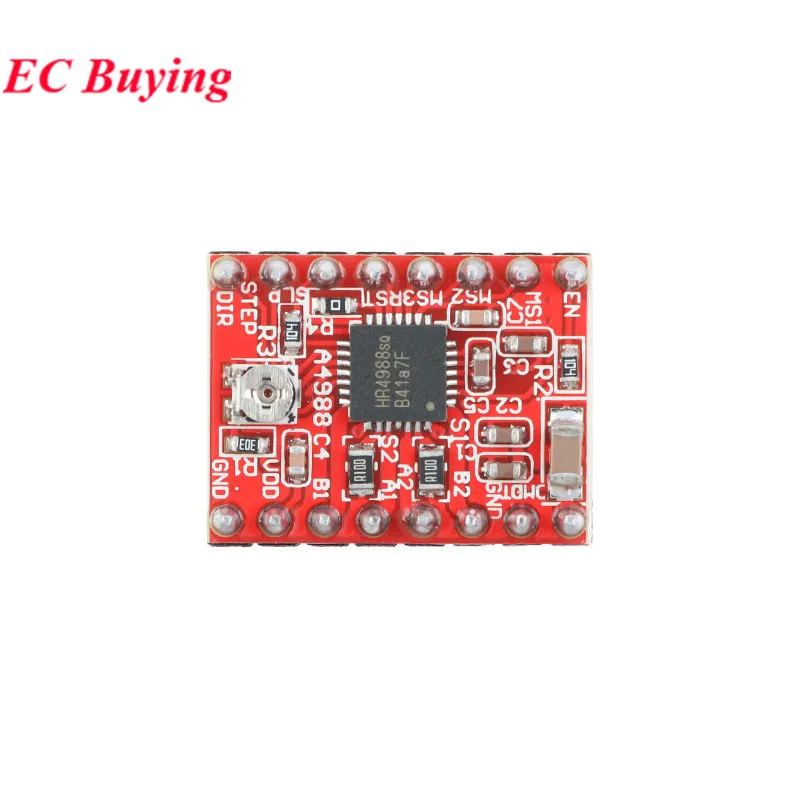

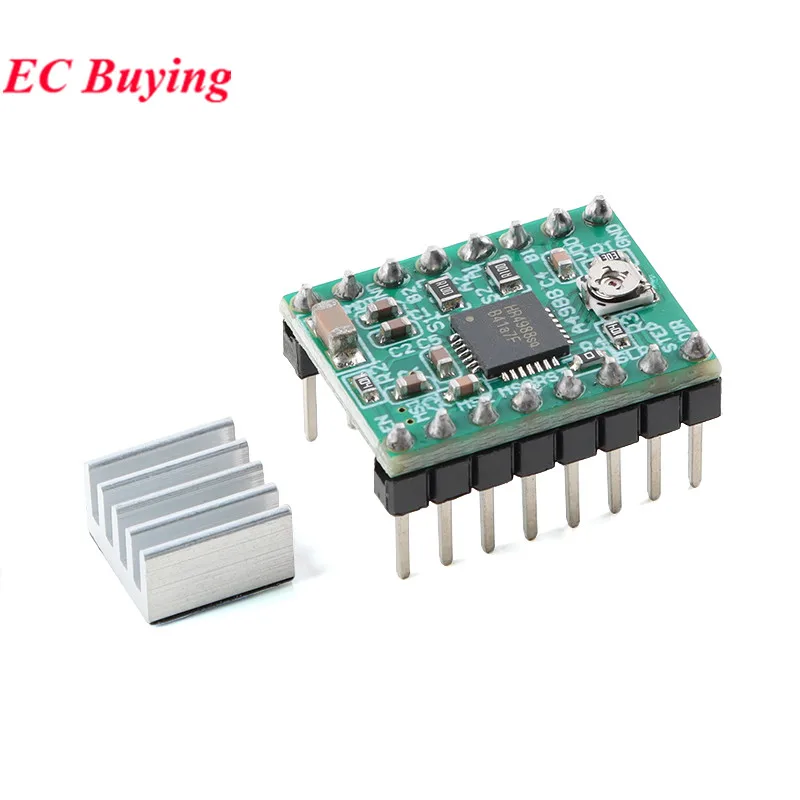

Introducción

El A4988 es un controlador de motor de micropasos completo con convertidor incorporado para una fácil operación.El producto opera motores paso a paso bipolares en modos de paso completo, medio, 1/4, 1/8 y 1/16 con un rendimiento de accionamiento de salida de hasta 35 V y ±1 A.El A4988 incluye un regulador de corriente fijo fuera de tiempo que funciona en modo de atenuación lenta o mixta.El convertidor es la clave para la facilidad de ejecución del A4988.Simplemente ingrese un pulso en la entrada de "paso" para impulsar el motor y generar un micropaso.No se requiere tabla de secuencia de fases, línea de control de alta frecuencia ni programación de interfaz compleja.La interfaz A4988 es ideal para aplicaciones donde microprocesadores complejos no están disponibles ni sobrecargados.

El control de corte en el A4988 selecciona automáticamente el modo de caída actual (lento o mixto) durante la operación con micropasos.En el modo de descomposición mixta, el dispositivo se configura inicialmente para descomponer rápidamente durante un tiempo de inactividad parcial fijo y luego la descomposición lenta durante el tiempo de inactividad restante.Los esquemas de control de corriente de atenuación híbrida reducen el ruido audible del motor, aumentan la precisión del paso y reducen el consumo de energía.Se proporciona un circuito interno de control de rectificación síncrona para mejorar el consumo de energía durante el funcionamiento de modulación de ancho de pulso (PWM).La protección del circuito interno incluye: apagado térmico con histéresis, bloqueo por subtensión (UVLO) y protección de corriente cruzada.No se requiere secuenciación de energía especial.

El A4988 está disponible en un paquete QFN (ES) de montaje en superficie que mide 5 mm × 5 mm y tiene una altura general nominal del paquete de 0,90 mm con un disipador de calor expuesto para una mejor disipación del calor.El paquete es sin plomo (Pb)- (sufijo -T) con un marco de aluminio 100% mate.

Características y beneficios

Salida RDS (encendido) baja

Detección/selección automática del modo de caída de corriente

Modo de caída de corriente mixta y lenta

Rectificación síncrona de baja disipación de energía

UVLO interno

Protección contra corrientes cruzadas

Fuentes de alimentación lógicas compatibles con 3,3 y 5 V

Circuito de apagado térmico

Protección contra cortocircuitos a tierra

Protección contra cortocircuitos de carga

Cinco modos de pasos opcionales: Completo, 1/2, 1/4, 1/8 y 1/16

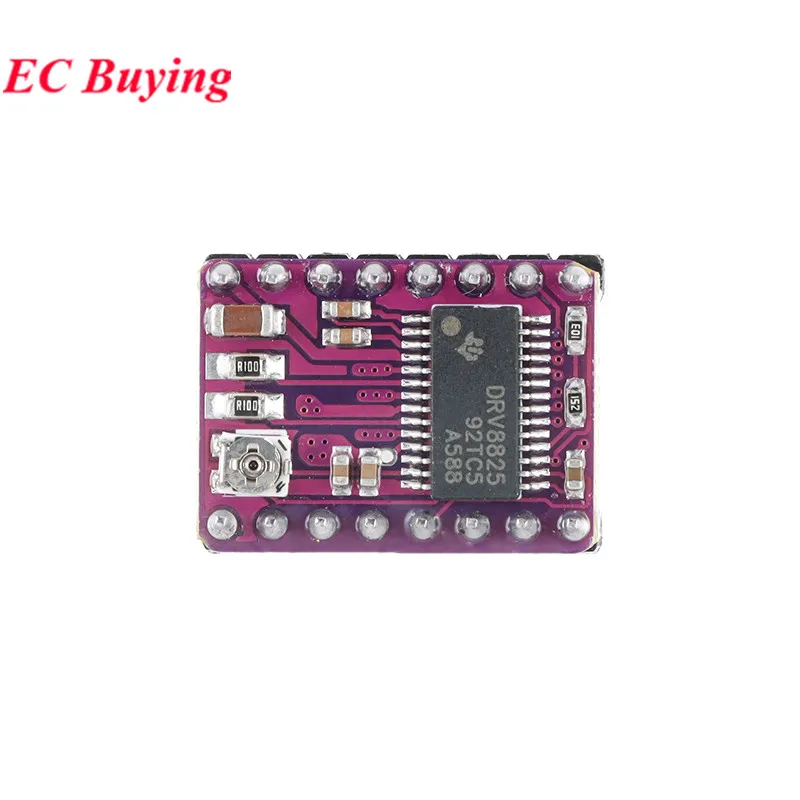

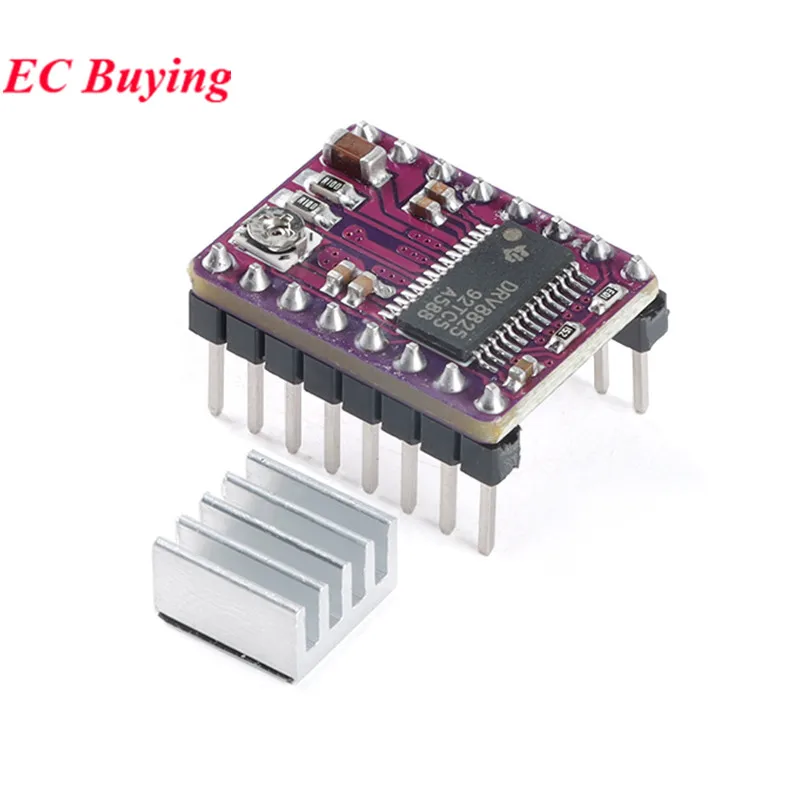

Características del DRV8825 vs. 4988:

1.La corriente máxima es 2,5A.

2, el mayor soporte para 32 subdivisiones.

Placa PCB de 3, 4 capas, mejor rendimiento de disipación de calor.

4, la resistencia interna del chip es menor, menor calor, mejor disipación del calor.

parámetro:

Tamaño: 1,5 mm x 2 mm (igual que 4988)

Corriente impulsada: 2,5 A.

Subdivisión: 1, 1/2, 1/4, 1/8, 1/16, 1/32

Proceso de fabricación: fabricación de máquinas de colocación SMT, soldadura no manual, mayor rendimiento, rendimiento más estable

Adecuado para:

Es necesario accionar el motor paso a paso.

Es un módulo necesario para la construcción de impresoras 3D, cnc, máquinas de grabado, etc.

Las impresoras 3D compatibles son Prusa Mendel, printbot, etc.

1.Es adecuado para accionar motores paso a paso de hasta 8,2 V ~ 45 V 2,5 A;

2, solo interfaz simple de control de paso y dirección;

3.Seis modos de paso diferentes: completo, medio, 1/4, 1/8, 1/16, 1/32;

4.El potenciómetro ajustable puede ajustar la salida de corriente máxima para obtener una velocidad de paso más alta;

5.Detección/selección automática del modo de caída de corriente;

6, circuito de apagado por sobrecalentamiento, bloqueo por subtensión, protección de corriente cruzada;
