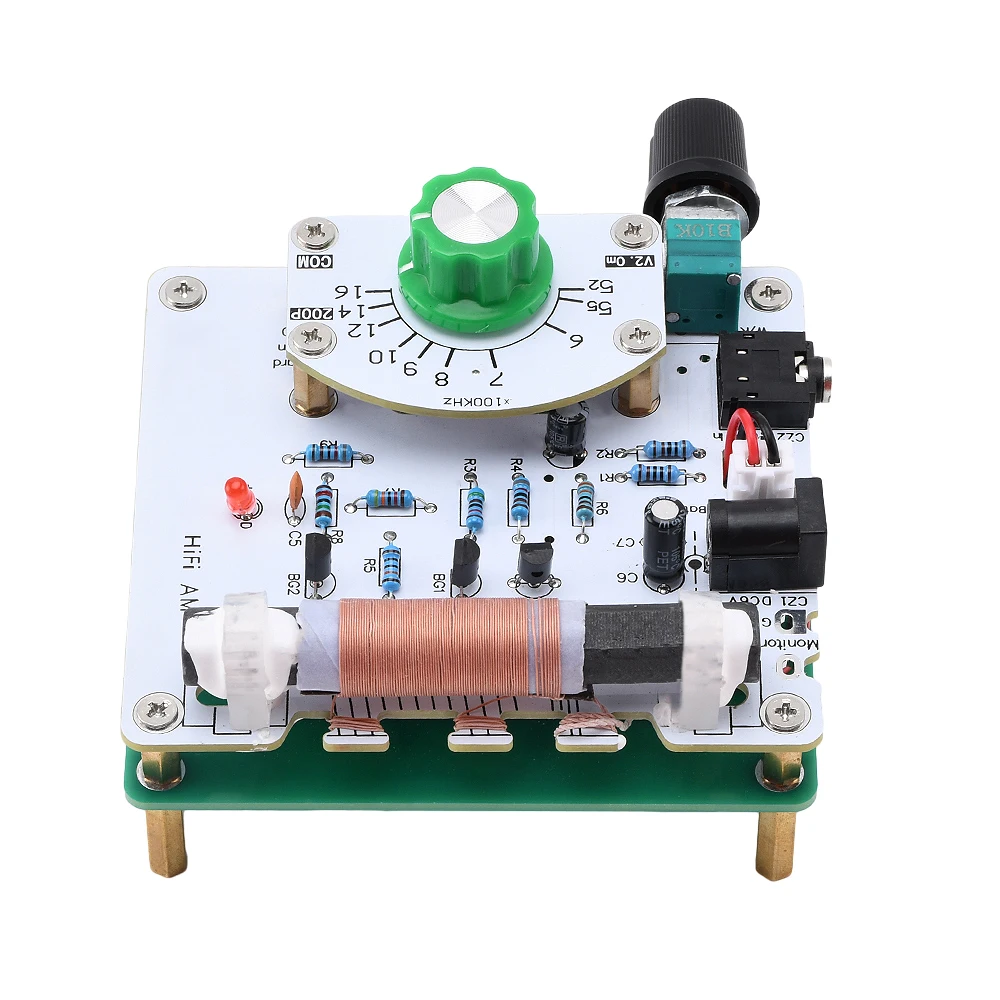

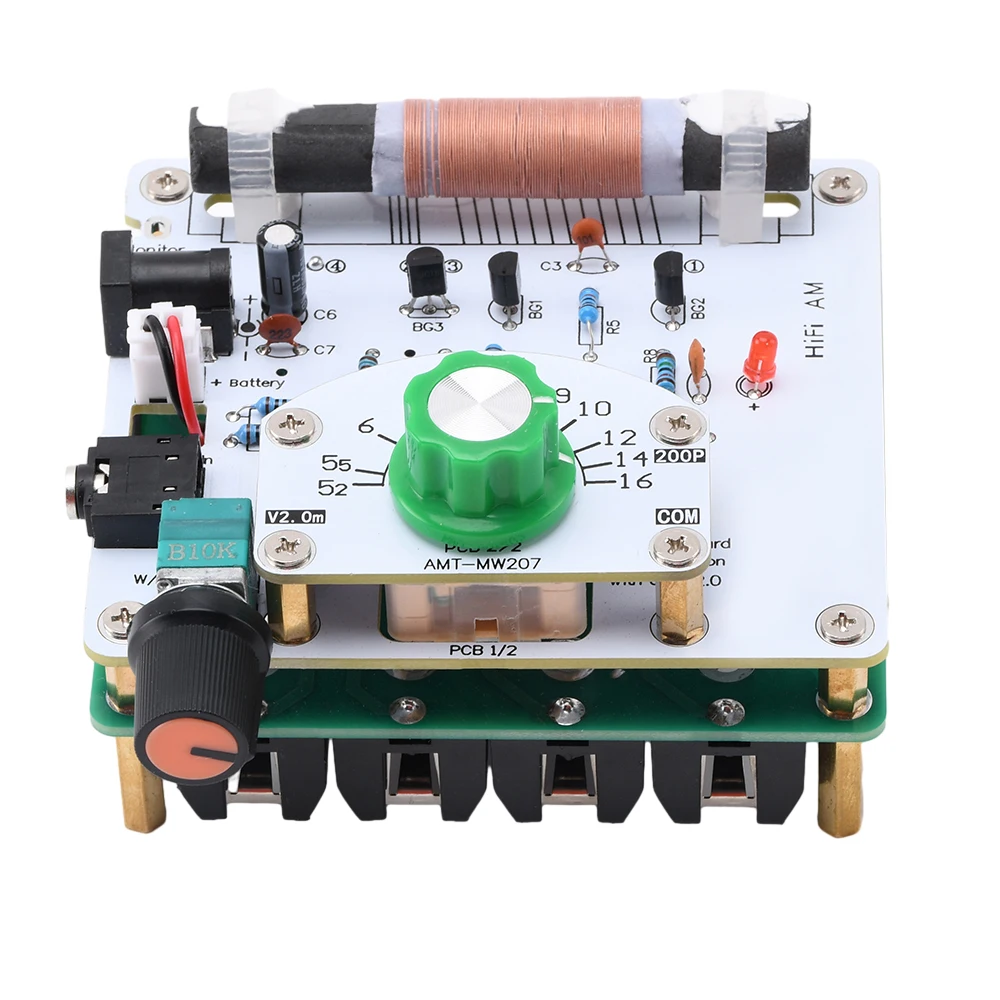

Descripción
Características:

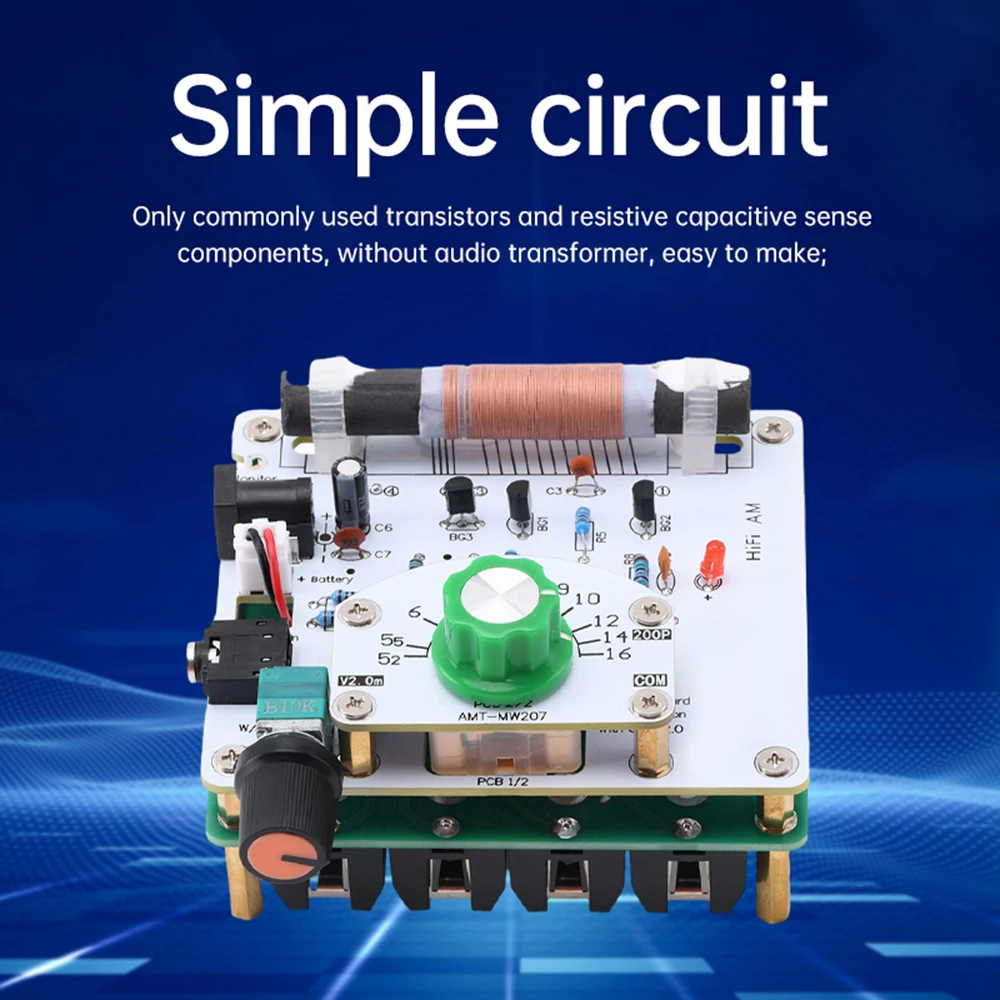

1.El circuito es sencillo.Sólo se utilizan transistores de uso común y componentes de detección capacitiva resistivos, sin necesidad de un transformador de audio, lo que facilita su fabricación;
2.Buena calidad de sonido.Dentro de la distancia de transmisión nominal, la calidad del sonido es cercana a la de la radio FM, con buena relación señal-ruido, especialmente cuando se recibe un repetidor, el efecto no es mucho diferente al reproducir señales moduladas directamente;

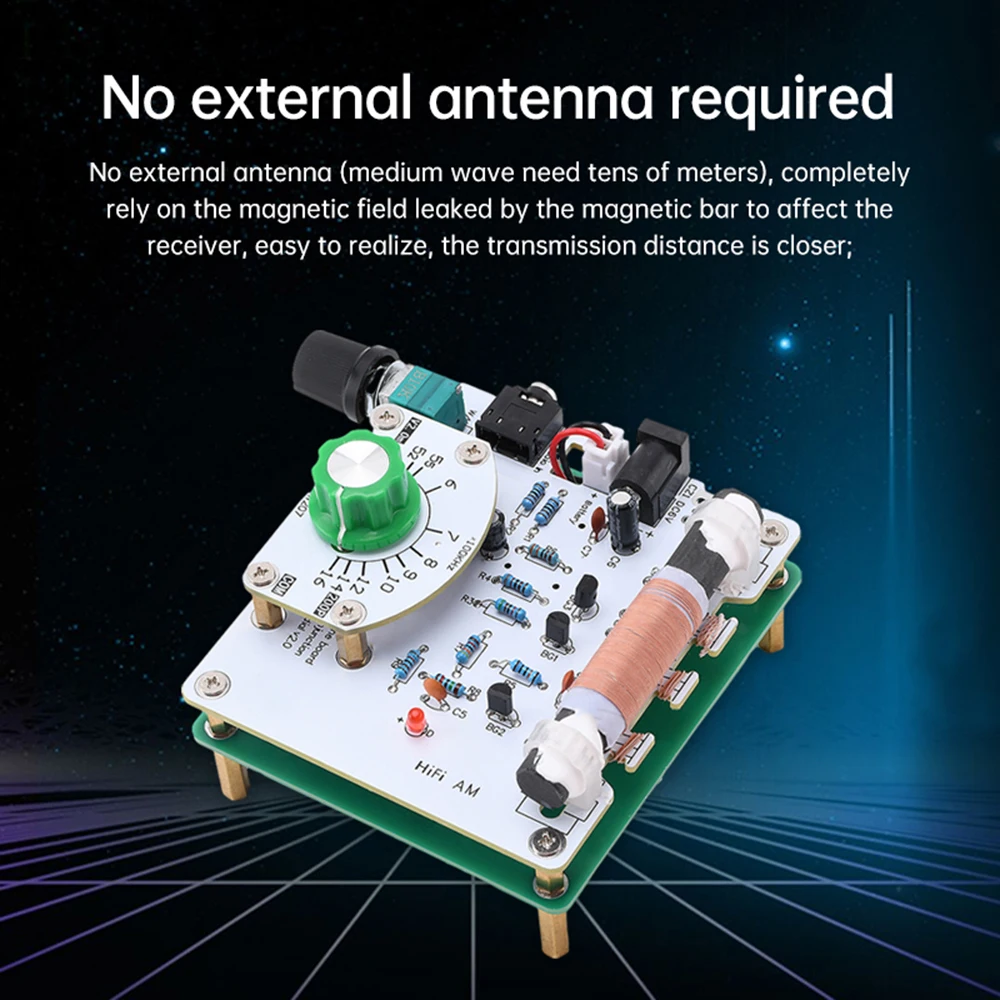

3.Sin necesidad de una antena externa (la onda media requiere decenas de metros), el receptor se ve completamente afectado por el campo magnético filtrado por la varilla magnética, que es fácil de implementar y tiene una distancia de transmisión relativamente corta;

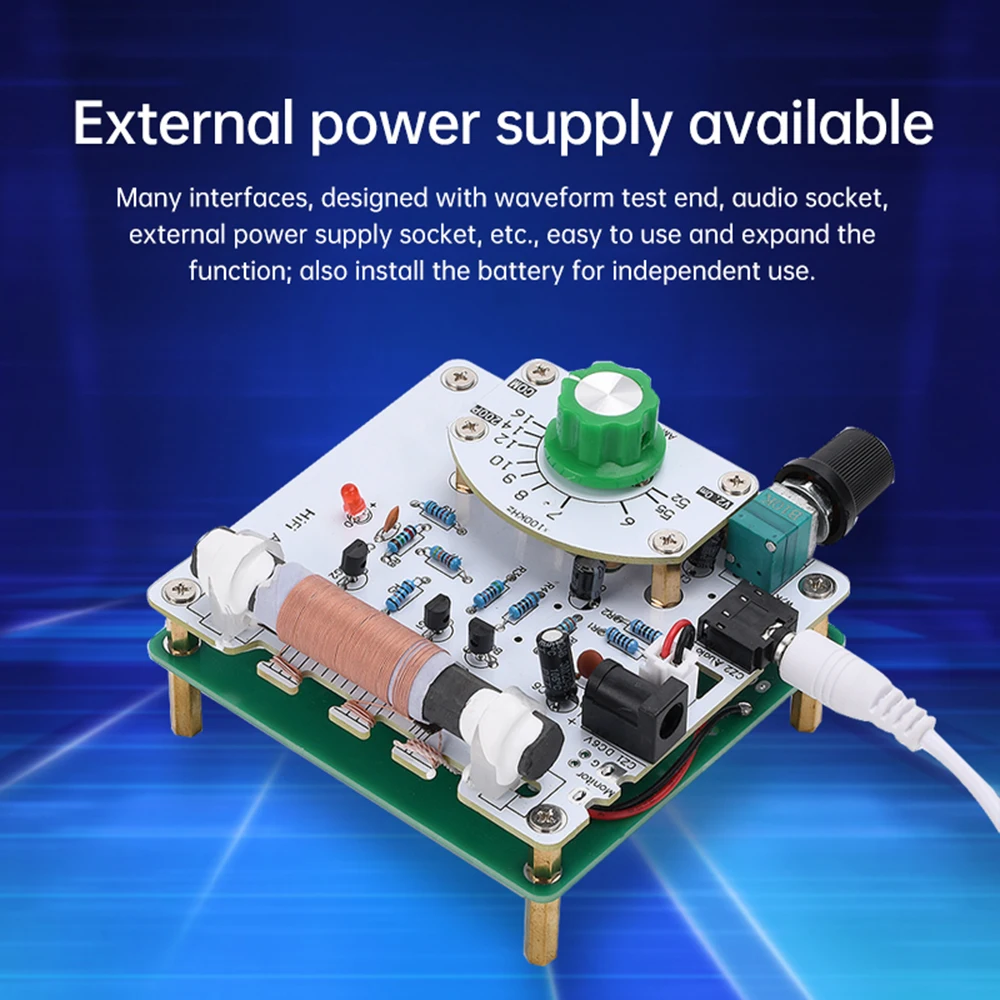

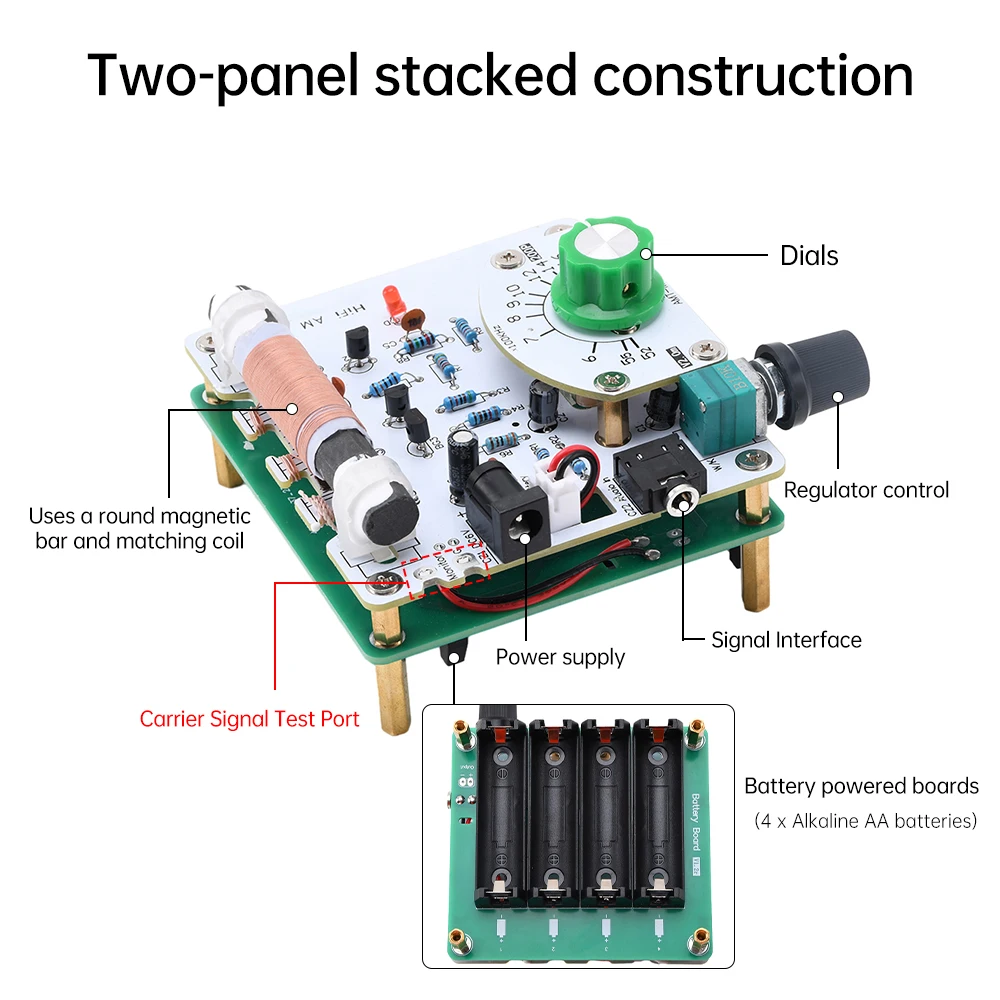

4.Múltiples interfaces, diseñadas con terminales de prueba de formas de onda, tomas de audio, tomas de corriente externas, etc., para un fácil uso y expansión de funciones;

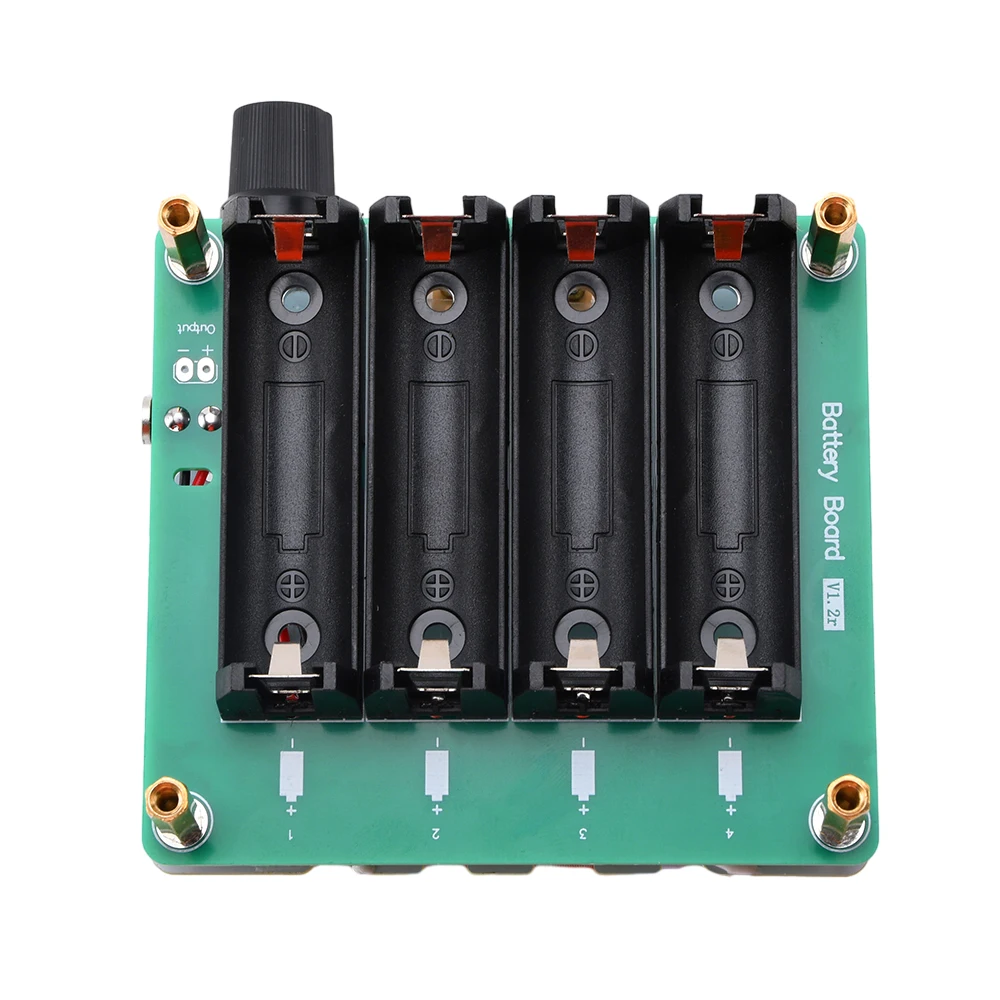

5.Se puede conectar a una fuente de alimentación externa y también instalar con una batería para uso independiente.
Parámetro:

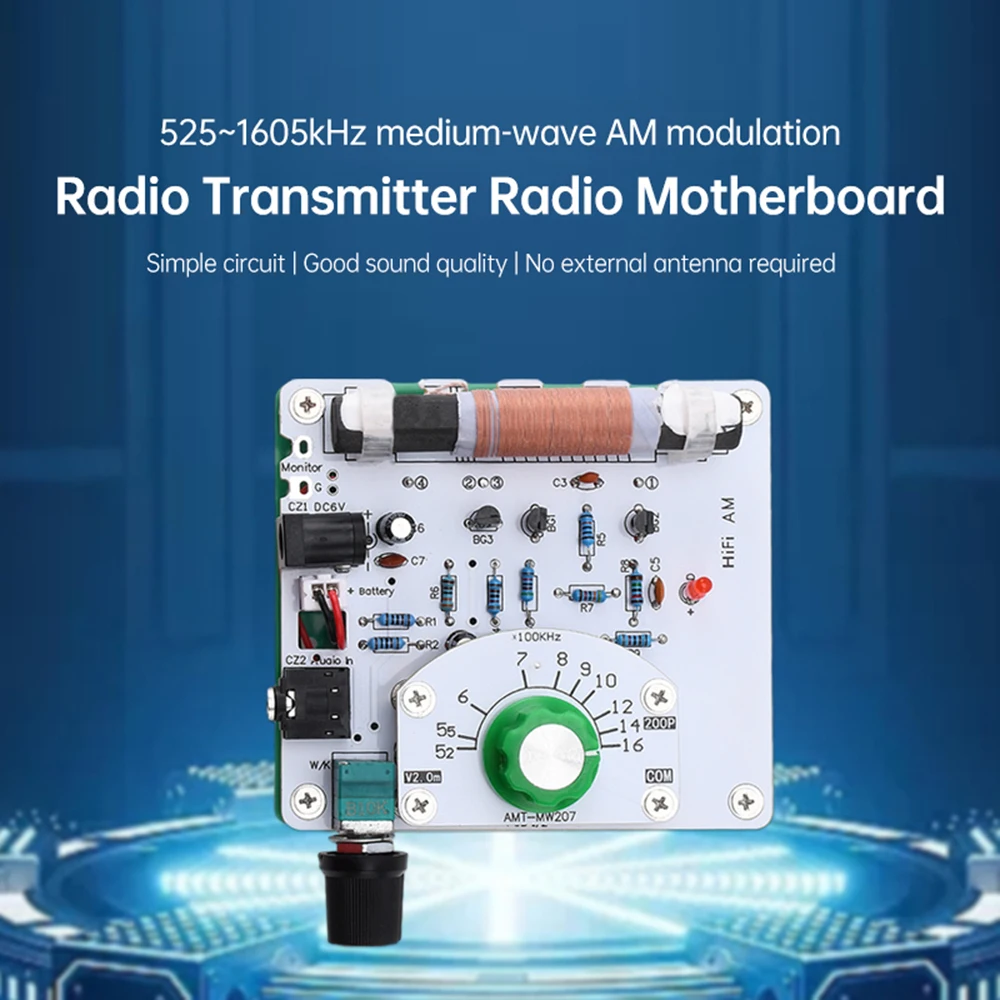

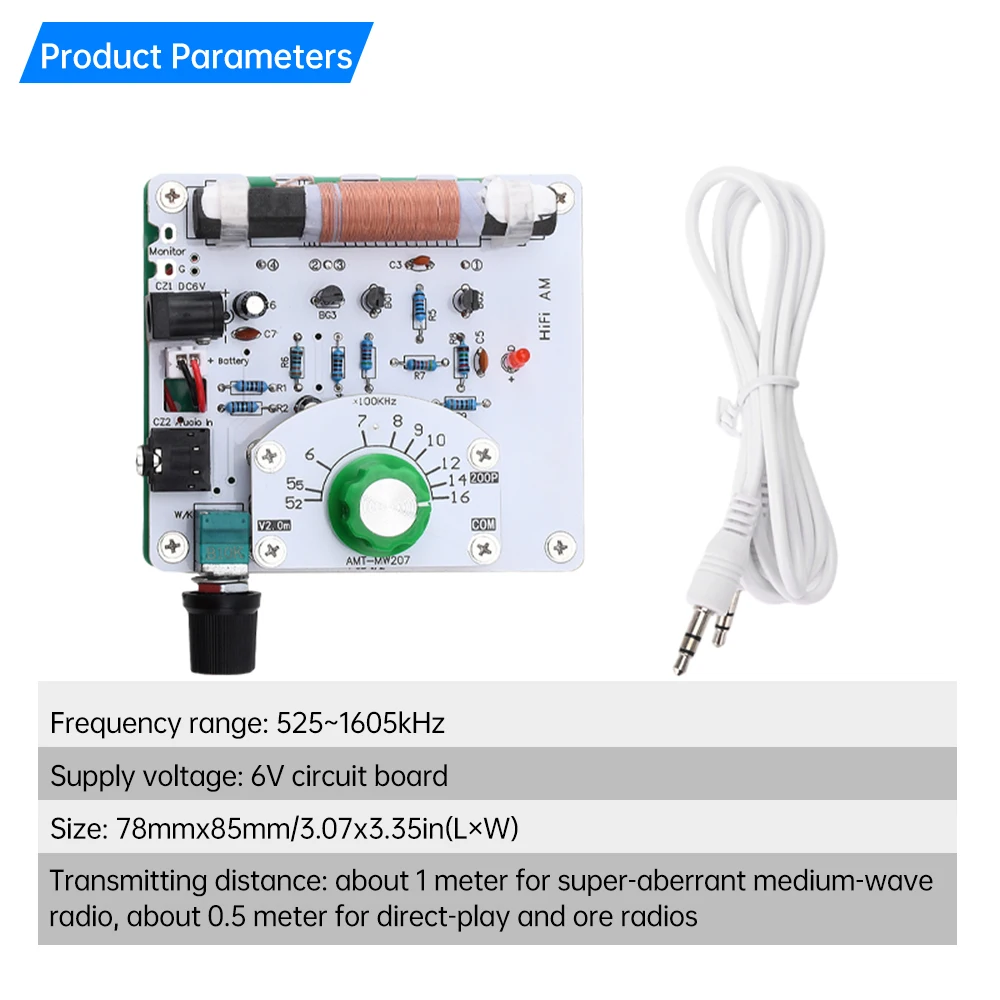

Rango de frecuencia: 525 ~ 1605 kHz
Tensión de alimentación: 6V
Interfaz de alimentación CC: 5,5 * 2,1 mm

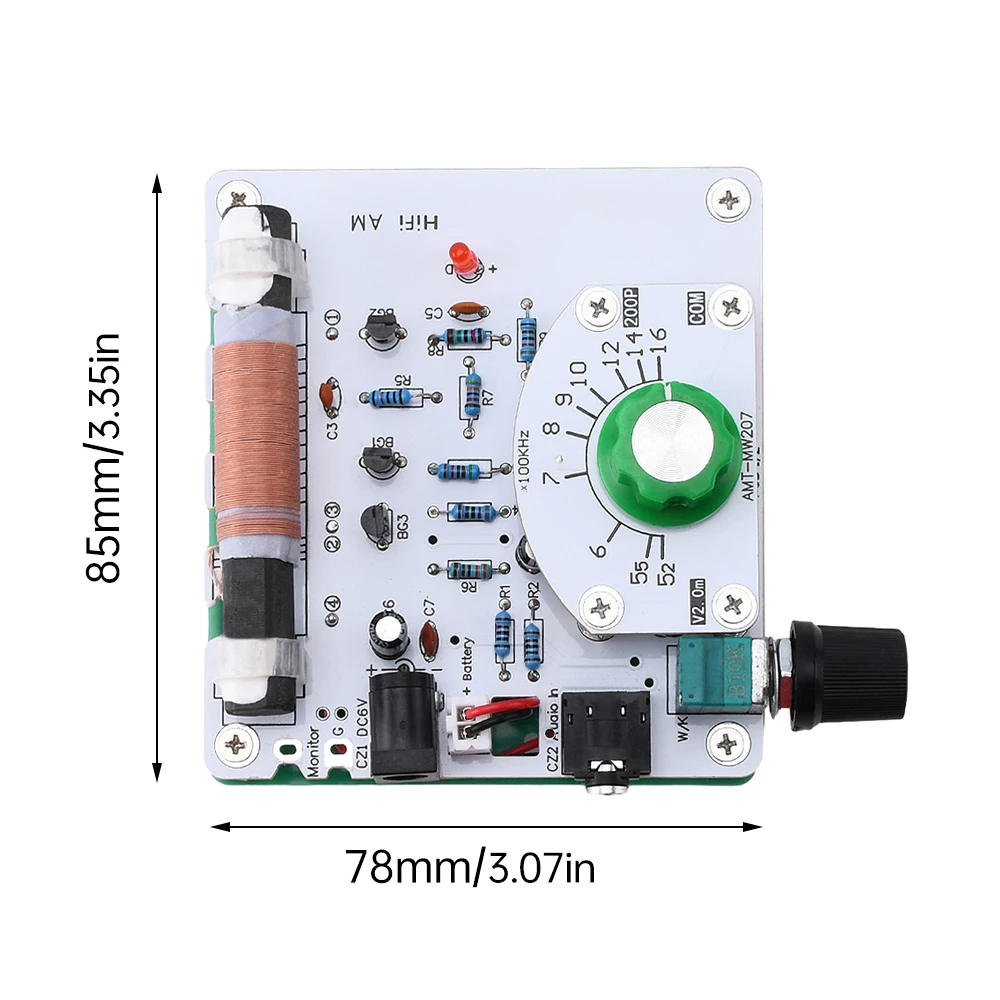

Tamaño de la placa de circuito: 78 mm x 85 mm (largo x ancho)
Distancia de transmisión: aproximadamente 1 metro para radio superheterodina de onda media, aproximadamente 0,5 metros para radio directa y mineral
El paquete incluye:
1X módulo
1 cable de señal de auriculares de 3,5 mm.
Introducción del producto:
1.Este kit adopta componentes de circuito completamente discretos, que son particularmente adecuados para que los estudiantes aprendan principios de funcionamiento, practiquen la producción y las pruebas;
2.Los condensadores variables utilizan condensadores variables duales, que se conectan en paralelo para obtener suficiente capacidad;
3.Al adoptar un circuito de placa de doble cara, la base de la placa está hecha de material de fibra de vidrio, con un espesor medido de aproximadamente 1,5-1,6 mm.Las almohadillas de soldadura están tratadas con pulverización de estaño y se pueden soldar directamente sin pulir;
4.Este producto ha sido sometido a modificaciones y mejoras hasta el momento (principalmente modificando el cableado de la placa de circuito y manteniendo el circuito sin cambios), y aún se ha mejorado continuamente.Por lo general, modificaciones menores no sustanciales, como un ligero movimiento de las posiciones de los componentes o ajustes al cableado, no cambiarán el número de versión ni serán volver a fotografiadas ni cargadas.Esto se declara por la presente;
5.El manual contiene esquemas de circuitos y diagramas de placas de circuitos, así como métodos de depuración y experiencia en condiciones de aficionados.Si se necesitan más información y métodos de depuración profesionales, los compradores pueden descargar o consultar libros profesionales relevantes en línea; Principalmente debido a cambios en la posición de los componentes, la estructura del circuito permanece sin cambios.
6.El transmisor está equipado con un cable de señal de auriculares de 3,5 mm, que no incluye batería.
Efecto de uso: este transmisor funciona muy bien dentro de una distancia efectiva (0,5 ~ 1 metro), con alta fidelidad de sonido.Especialmente cuando se usa con una radio de transmisión directa (como 636 y 68-1 unidades de tubo único) y auriculares de bobina dinámica de alta impedancia, la calidad del sonido no es mucho diferente a la de un jugador que reproduce directamente.

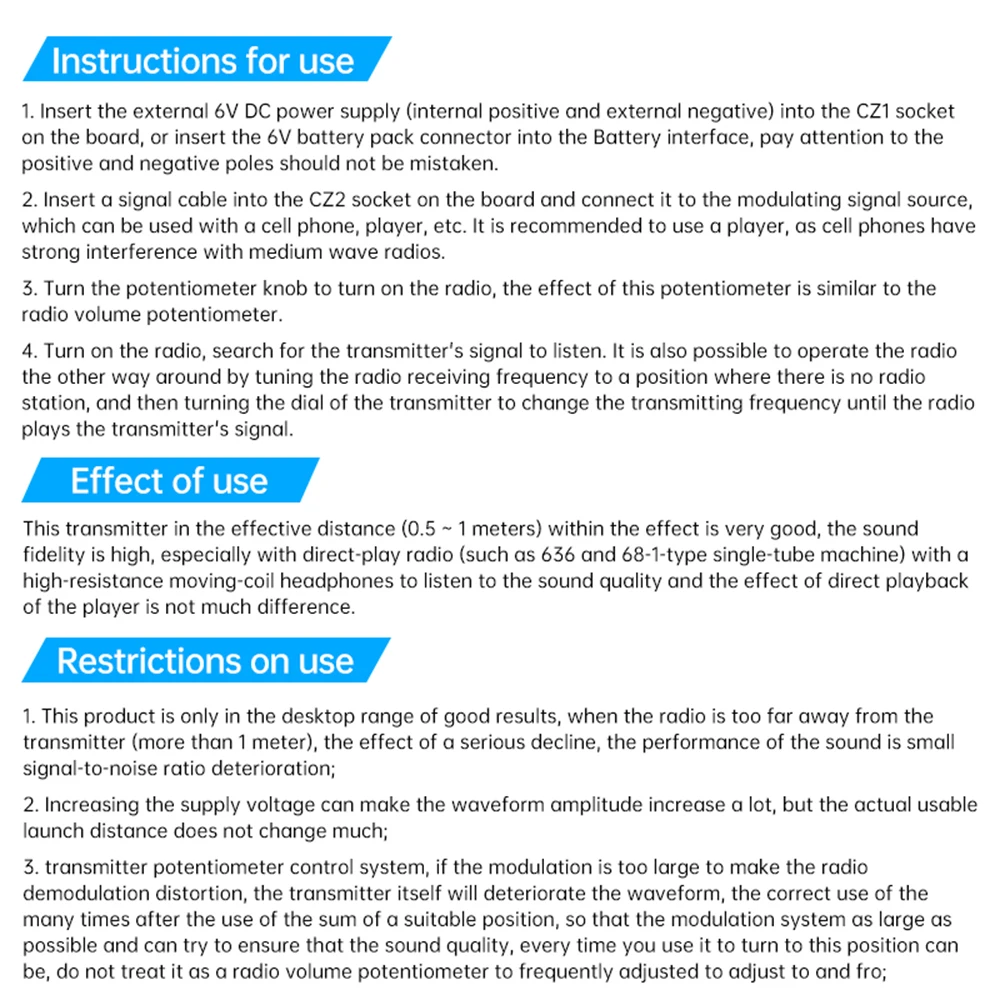

instrucciones:

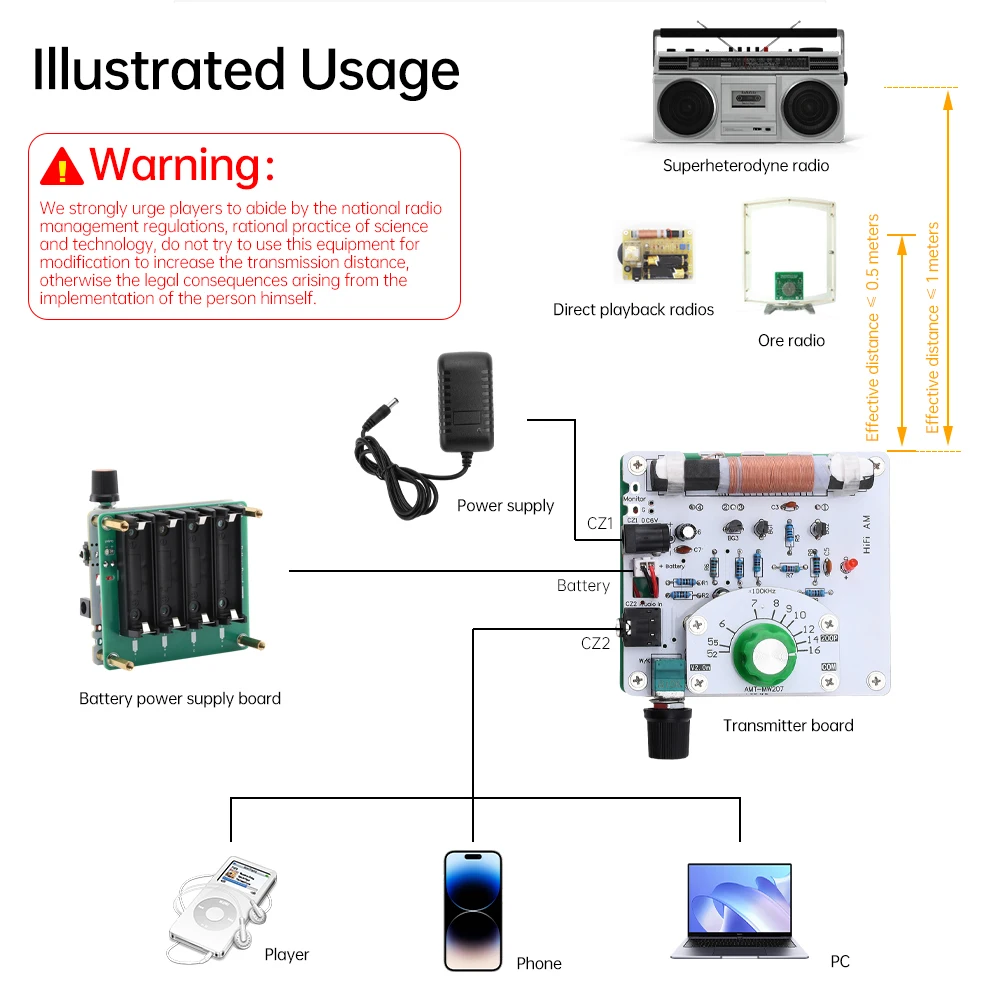

1.Inserte una fuente de alimentación externa de 6 V CC (positiva por dentro y negativa por fuera) en el enchufe CZ1 de la placa, o conecte el conector del paquete de baterías de 6 V a la interfaz de la batería, teniendo cuidado de no confundir los polos positivo y negativo.
2.Inserte el cable de señal en el zócalo CZ2 de la placa de circuito y conéctelo a la fuente de señal de modulación.La fuente de señal puede ser un teléfono móvil, un reproductor, etc.Se recomienda utilizar un reproductor porque los teléfonos móviles tienen fuertes interferencias con las radios de onda media.
3.Gire la perilla del potenciómetro para encender el dispositivo, lo que tiene un efecto similar al potenciómetro de volumen de una radio.
4.Enciende la radio y busca la señal del transmisor para escuchar.También puede operar al revés ajustando la frecuencia de recepción de radio a una posición sin estación de radio y luego girando el dial del transmisor para cambiar la frecuencia de transmisión hasta que la radio reproduzca la señal del transmisor.
Restricciones de uso:
1.Este producto solo tiene un buen efecto dentro del rango de escritorio.Cuando la radio está demasiado lejos del transmisor (más de 1 metro), el efecto disminuirá gravemente, manifestándose como un sonido bajo y una relación señal-ruido deteriorante;
2.Aumentar el voltaje de suministro puede aumentar significativamente la amplitud de la forma de onda, pero la distancia de transmisión utilizable real no cambia mucho;
3.El potenciómetro del transmisor controla el grado de modulación.Si la modulación es demasiado grande, causará distorsión en la demodulación de radio y la forma de onda del propio transmisor también se deteriorará.El uso correcto es resumir una posición adecuada después de múltiples usos, de modo que el grado de modulación pueda ser lo más grande posible y la calidad del sonido pueda garantizarse tanto como sea posible.Gírelo a esta posición cada vez que lo use y no lo use como potenciómetro de volumen para que la radio la ajuste con frecuencia.
Precauciones de uso:
1.Debido a la asimetría entre los dos lados de la placa de circuito (especialmente el panel único), puede haber una ligera flexión natural, lo que no afecta el uso normal.Puede haber algunos rayones, polvo y marcas de lavado en la superficie de la base y la superficie de lámina de cobre del tablero;
2.Debido al hecho de que los fabricantes de placas de circuito impreso producen principalmente placas multicapa (placas de doble cara y placas multicapa), no están familiarizados con las características de los paneles individuales de bricolaje para aficionados y, a menudo, tratan paneles individuales como placas multicapa. por paredes con agujeros metalizantes.Generalmente, un solo panel no requiere paredes con orificios metalizados, pero si hay paredes con orificios metalizados, no es un error fatal y no tendrá ningún impacto en el funcionamiento normal del circuito.Sin embargo, al soldar componentes, se requiere una mayor potencia de soldadura y es necesario aumentar la temperatura del soldador;
3.La lámina de cobre de la placa de circuito se adhiere al sustrato con adhesivo.Las soldaduras prolongadas, repetidas o múltiples pueden hacer que la lámina de cobre se despegue;
4.Algunos de los condensadores variables de película delgada orgánica han estado en stock durante mucho tiempo, con una capa gris en la carcasa exterior y cables oxidados.Un ligero tratamiento es suficiente y no afecta su uso;
5.Los condensadores cerámicos de calidad normal (como Y5V) tienen un gran error, con un error nominal de hasta +80% -20%.Tienen una mala estabilidad a la temperatura y son adecuados para aplicaciones con bajos requisitos como filtrado y acoplamiento;
6. La varilla magnética de la antena está ligeramente doblada y cuanto mayor es el tamaño, más evidente es, pero no tiene ningún efecto en el rendimiento de uso. La textura de la varilla magnética de la antena es muy frágil y se romperá con el impacto.
