Descripción
La serie LPC1700 utiliza un núcleo RISC de 32 bits ARM® Cortex®-M3 de alto rendimiento que funciona a 100 MHz. Tiene memoria incorporada de alta velocidad (hasta 512K bytes de Flash y 64K bytes de SRAM), un amplio conjunto de puertos de E/S y periféricos mejorados conectados a dos buses APB. La placa incluye un ADC de 12 bits de 8 canales y un DAC de 10 bits, cuatro temporizadores de 16 bits de propósito general, una interfaz PWM controlada por motor, Y múltiples interfaces de comunicación estándar y avanzadas: hasta tres I2C, SPI, dos I2S, 1 SDIO, 4 USART, una interfaz USB Host/Device/OTG y dos interfaces CAN, Ethernet MIC, Interfaz de codificador de cuadratura.
Características:
Potente núcleo de MCU:
Velocidad de procesamiento de hasta 100MHz e incluye una unidad de protección de memoria (MPU) que admite 8 zonas
Controlador de interrupción vectorial anidado incorporado (NVIC)
Memoria Flash de programa en chip de 512KB, soporte en programación de sistemas (ISP) y en programación de aplicaciones (IAP)
SRAM de 64KB para acceso a CPU de alto rendimiento a través de bus de instrucciones, bus de sistema, bus de datos
Controlador DMA universal de 8 canales (GPDMA) en matriz multicapa AHB
Admite SSP, UART, AD/DA, temporizador, GPIO, etc., y se puede utilizar para la transferencia de memoria a memoria
Interfaz de prueba/depuración JTAG estándar, depuración de línea serie y opciones de puerto de seguimiento de línea serie
El módulo de seguimiento de simulación admite seguimiento en tiempo real
4 modos de bajo consumo: Suspensión, sueño profundo, apagado, apagado profundo
Fuente de alimentación única de 3,3 V (2,4 V 3,6 V)
Temperatura de funcionamiento: -40 ° C - 85 ° C
Entrada de interrupción no enmascarable (NMI)
Circuito de reinicio de encendido integrado en chip
Temporizador de ticks del sistema incorporado (SysTick) para facilitar la portabilidad del sistema operativo.
La serie LPC1700 funciona en el rango de temperatura de-40 °C A + 105 °C y funciona de 2,0 V a 3,6 V. Su serie de modos de ahorro de energía destaca su bajo consumo de energía.
La rica configuración periférica hace que el microcontrolador LPC1700 sea adecuado para una amplia gama de aplicaciones:
Accionamiento del motor y control de aplicaciones
Dispositivos Médicos y portátiles
Electrónica automotriz y otros campos

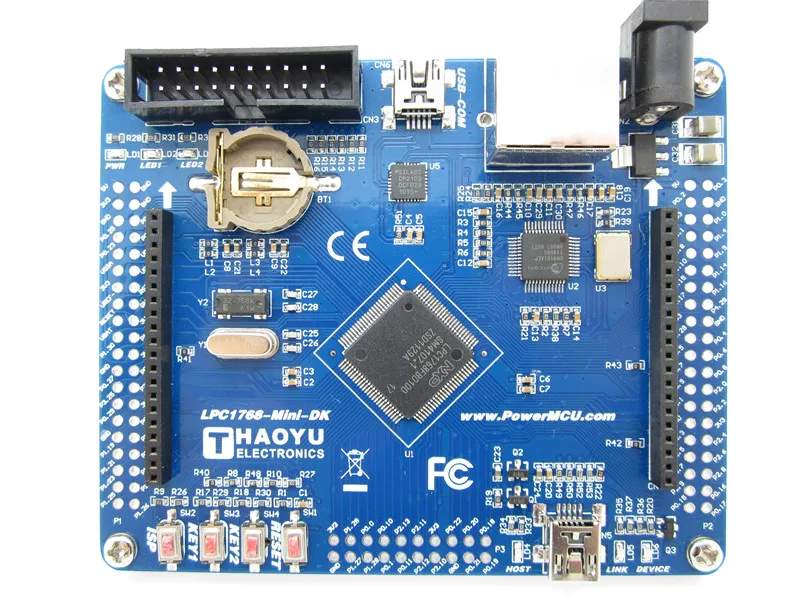

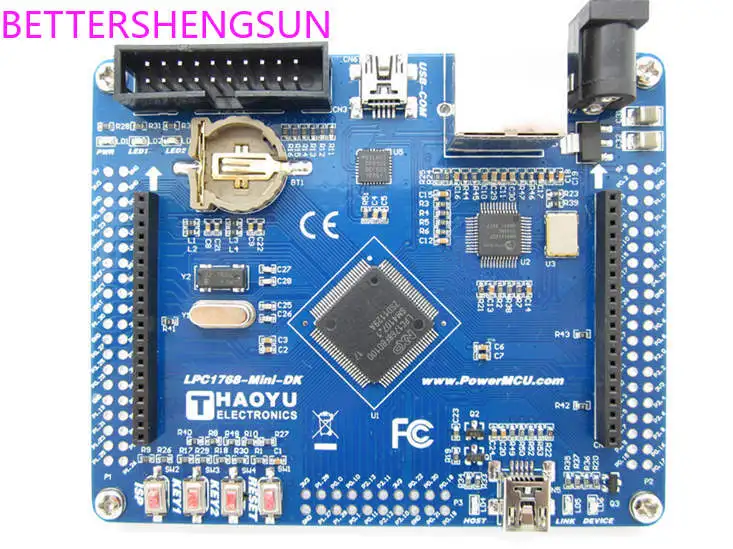

Recursos a bordo:
01, 1 interfaz serial (usando interfaz USB a RS232, compatible con programa de descarga ISP)

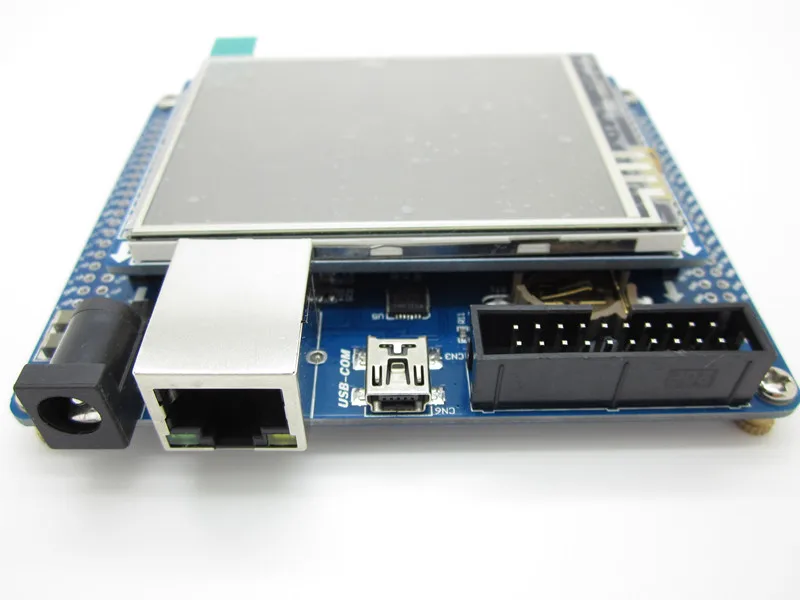

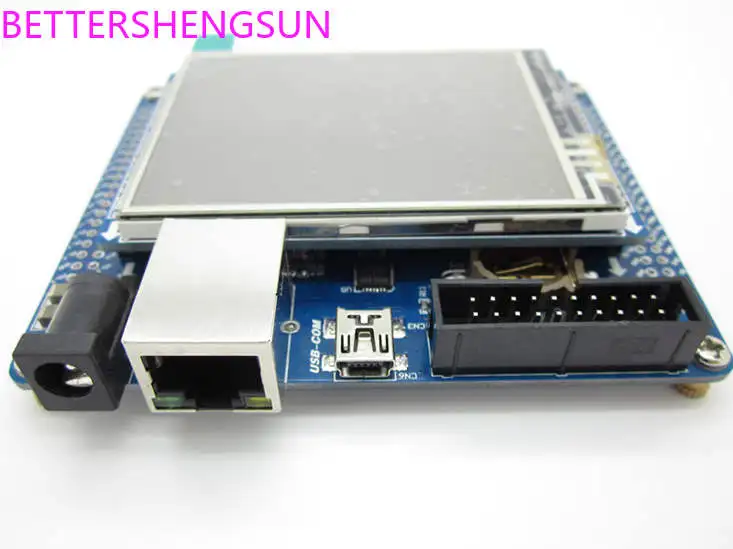

02, interfaz de red Ethernet de 100/M (Ethernet PHY: DM9161)

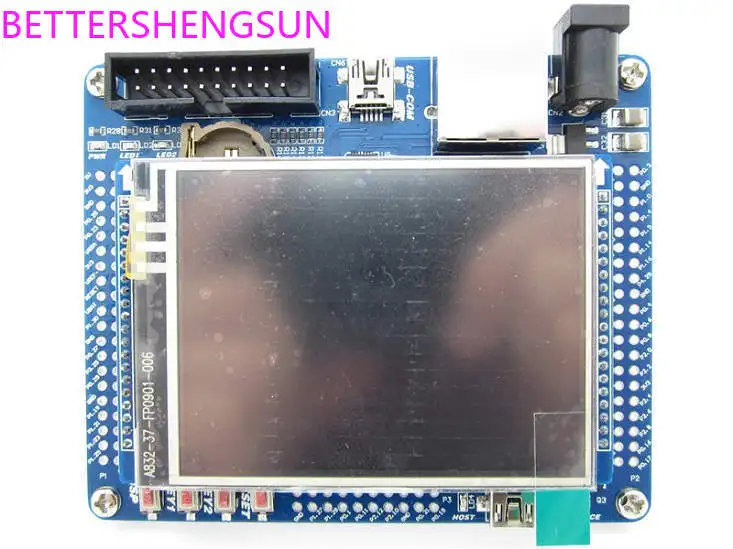

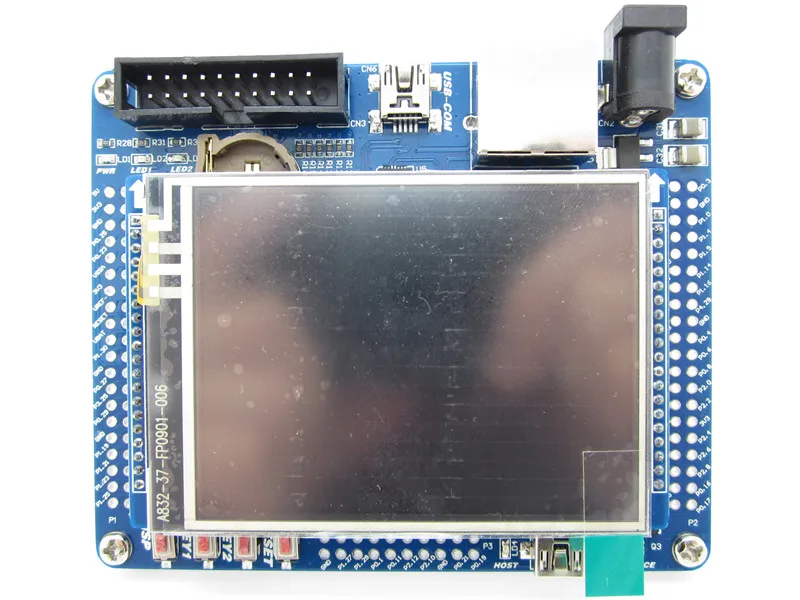

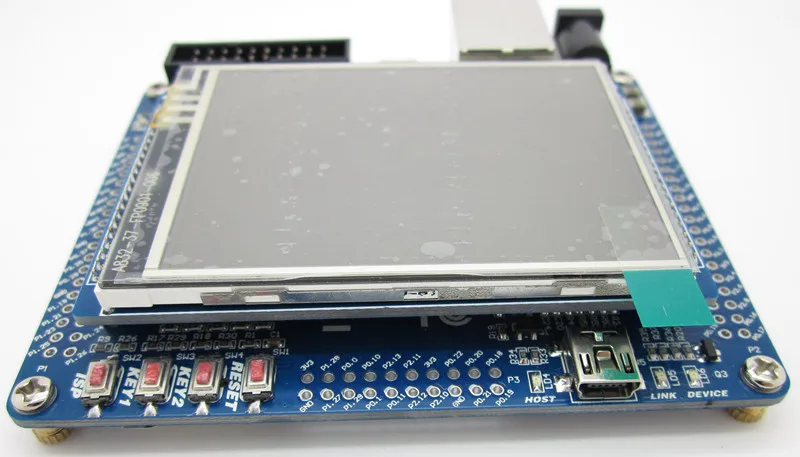

03, interfaz de pantalla LCD a color TFT de 2,8 pulgadas (interfaz SPI o interfaz paralela de 16 bits)
04, interfaz USB2.0, host USB e interfaz de dispositivo USB.

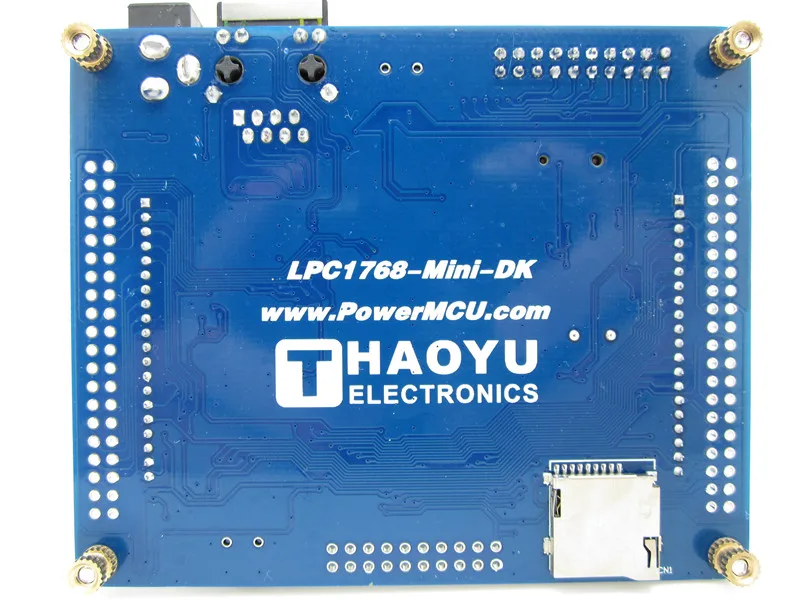

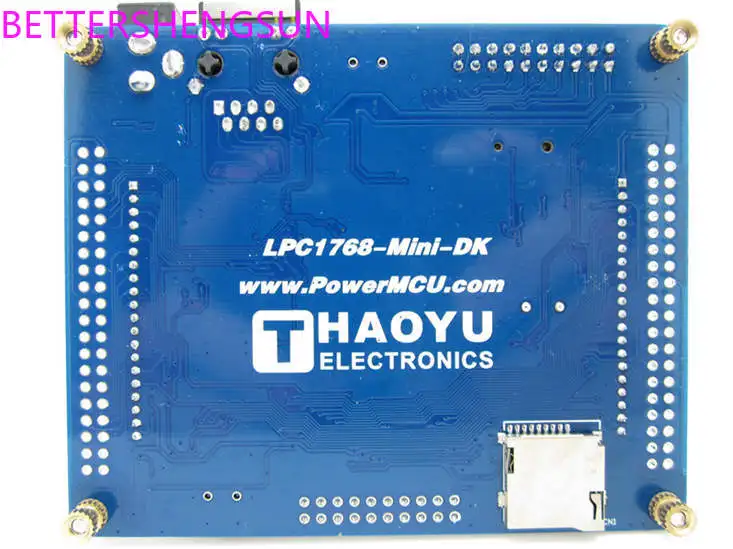

05, interfaz de tarjeta TF SD / MMC (SPI), detrás de la placa (proporcionada con el sistema de archivos FAT12, FAT16, FAT32)

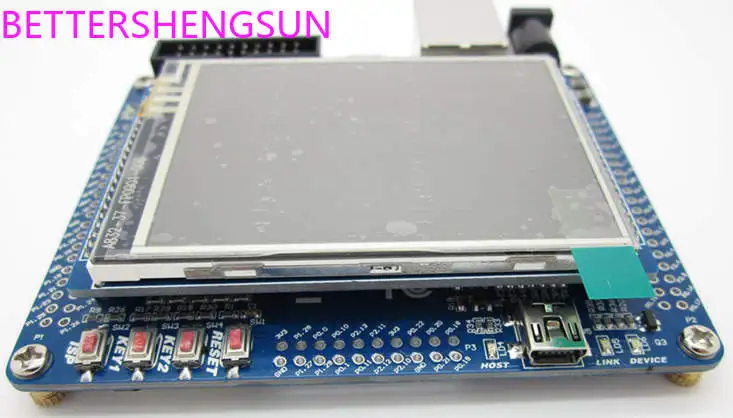

06, 2 botones de usuario, botón de Reinicio e ISP, botón INT0, 2 luces LED programables por el usuario
07, función de descarga ISP serial, descarga JTAG estándar, interfaz de depuración de simulación.
08, puede elegir ser alimentado por una entrada de alimentación externa de 5V o USB para proporcionar una fuente de alimentación de 5V.
09, tamaño del tablero: 95mm * 78mm;
10, llevó a todos los IO, conveniente para que los usuarios conecten otros circuitos de aplicación para el desarrollo secundario.
Características del software:
01. Procedimientos de prueba Ethernet TCP y UDP;
02. Programa de demostración TFT LCD (320*240) (imagen, fuente, pantalla táctil);
03. Dispositivo USB HID Tester
04. Procedimiento de prueba de comunicación del dispositivo USB
05. Host USB con sistema de archivos para leer y escribir rutinas de disco U;
06. Rutinas relacionadas con el bus CAN;
07. Rutinas relacionadas con la aplicación I2S;
08. Rutinas relacionadas con aplicaciones SD/MMC;
09. Rutinas de interfaz SPI;
10. Rutinas de uso de UART;
11. Rutinas relacionadas con Adquisición de Datos AD;
12. Rutinas relacionadas con la salida DA
13. Rutinas relacionadas con el modulador de ancho de pulso PWM;
14. Rutinas relacionadas con I2C;
15. Rutinas relacionadas con el temporizador;
16. Rutinas relacionadas con RTC;
17. Rutina de detección de botones;
18. Rutinas de control de luz LED;
19. Rutinas relacionadas con GPIO y controladores genéricos;
20. Procedimiento de prueba de vigilancia;
21. Procedimiento de prueba de activación de apagado;
22. Plantillas y rutinas de Programación estándar;
23. Con el sistema operativo (UCOS II), plantillas de programación y rutinas
Embalaje del producto:
1 Placa de desarrollo de 2x1
Módulo LCD de interfaz paralela HY28A de 2,8 pulgadas y 16 bits X 1
Cable Ethernet x 1
Cable de conversión USB Mini a x 1
Cable mini USB x 1
1 disco CD
