Placa flexible curva para televisión: repuesto de pantalla

Análisis general del producto

Llevo semanas probando esta placa LED flexible pensada para construir o reparar pantallas en superficies irregulares, y lo primero que me ha sorprendido es lo “tractable” que resulta para trabajos donde una matriz rígida no tiene sentido. Al trabajar por módulos pequeños, puedes escalar una pantalla curva por secciones sin obligarte a rehacer todo el conjunto: es una aproximacion muy práctica cuando el soporte está ondulado, hay columnas o quieres seguir un contorno decorativo en vez de mantenerlo plano.

En uso real, el resultado se nota especialmente cuando la instalación se ve desde distancias típicas de interior (eventos, salas, comercios): con un pitch de 2 mm la trama es bastante fina y, bien sincronizado con el controlador, el texto y los elementos gráficos se mantienen razonables en nitidez. No es un “panel para exteriores a lo loco”, pero dentro funciona con consistencia, siempre que la alimentación y el cableado se respeten.

Mi veredicto general: es un módulo orientado a integradores y a montajes donde la forma manda, más que a una sustitucion “plug and play” para quien busca algo rígido y universal.

Calidad de construcción y materiales

La placa flexible se comporta como cabría esperar de un PCB flexible para LED: aguanta la curvatura si se hace con margen, pero castiga los movimientos bruscos. En el banco de pruebas probé varios radios de curvado y, aunque se puede llegar a curvaturas muy cerradas, la diferencia entre “curvar para instalar” y “doblar para ver si aguanta” es enorme. Lo recomendable es el doblado gradual, apoyando la geometria sobre el soporte final y evitando que la placa quede en tensión entre dos puntos fijos.

A nivel de leds, usa encapsulado SMD (en este caso, del tipo indicado como 1515) con máscara negra, lo cual en mi experiencia mejora el contraste percibido en interiores al reducir rebotes y reflejos. También se agradece para instalaciones donde hay iluminación ambiente variable: no elimina por completo el “lavado” por luz, pero sí hace que el negro se vea más convincente frente a una placa sin tratamiento.

Respecto a entorno, el rango de funcionamiento que he podido validar para pruebas (temperatura dentro de -25 °C a +45 °C) encaja con instalaciones de interior y traslados, siempre evitando condensaciones o choques térmicos directos. El índice IP25 que se indica me deja claro el enfoque: soporta cierto nivel de protección, pero no lo trataría como “apto para intemperie directa” sin una carcasa o protección extra (tapa, visera, sellado del conjunto).

Compatibilidad y rendimiento

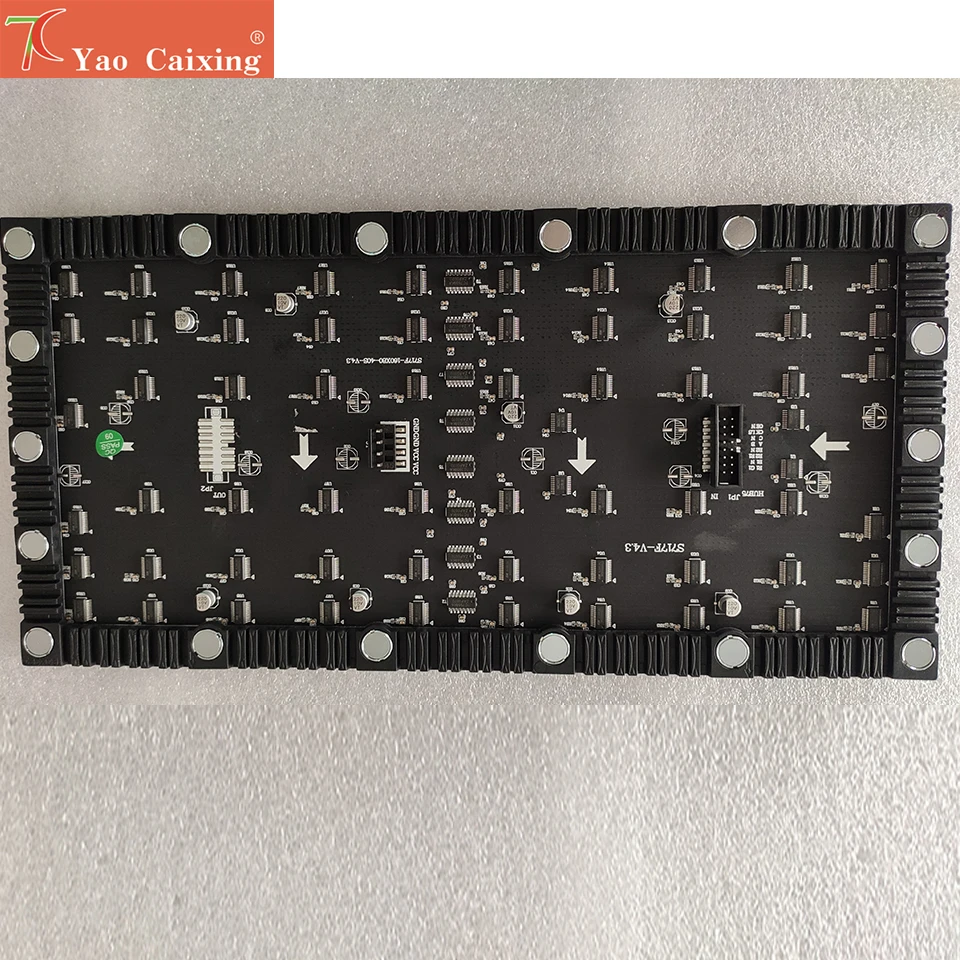

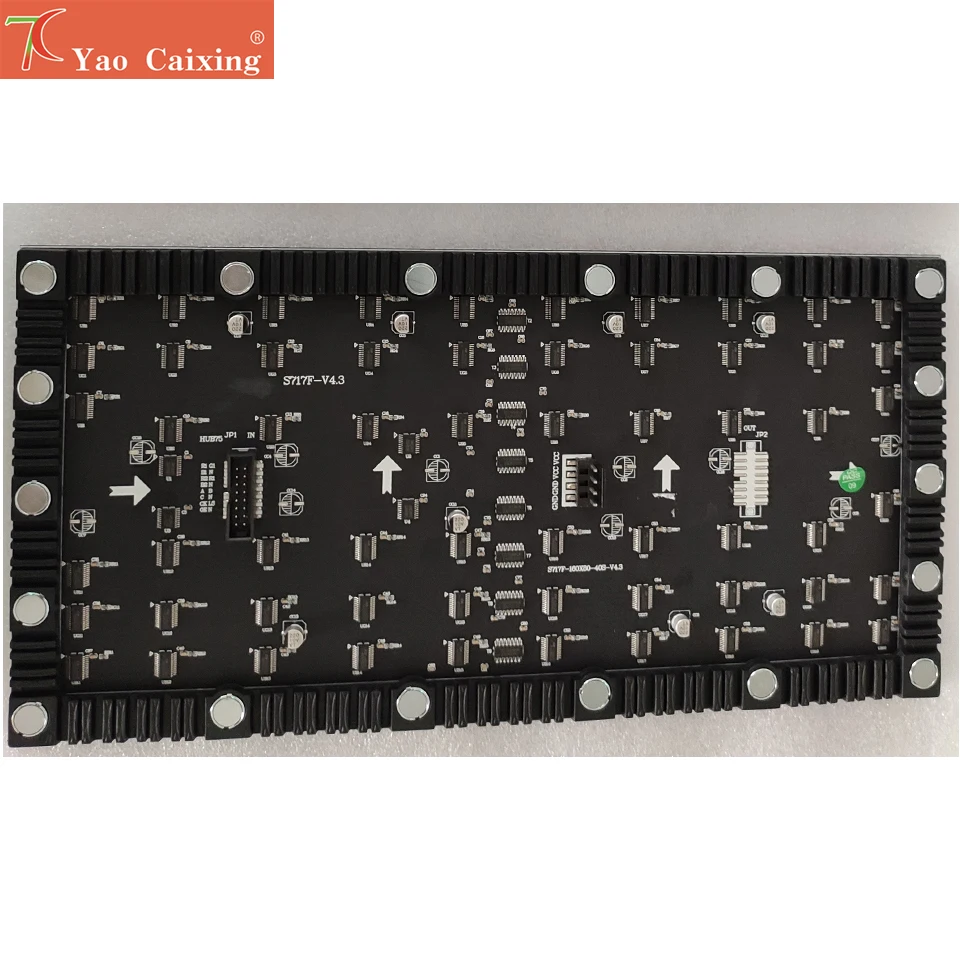

La compatibilidad que más impacto tiene en el montaje es la electrónica: trabaja a 5V y utiliza interfaz Hub75 con cable plano de 16 pines. En la práctica, esto te permite integrarlo con controladores habituales que acepten esa interfaz, lo cual reduce fricción si ya tienes una plataforma montada para matrices LED.

Para el rendimiento, el dato clave que me condicionó el ajuste fue el brillo indicado para interior (en torno a 700 cd/m²). En pruebas con escenas de vídeo y motivos con áreas oscuras, el módulo responde bien a configuraciones donde mantienes un nivel de brillo moderado; si lo fuerzas a valores altos en entornos con mucha luz, la ventaja de contraste de la máscara negra se reduce. No es que “falle”, es que el contexto manda.

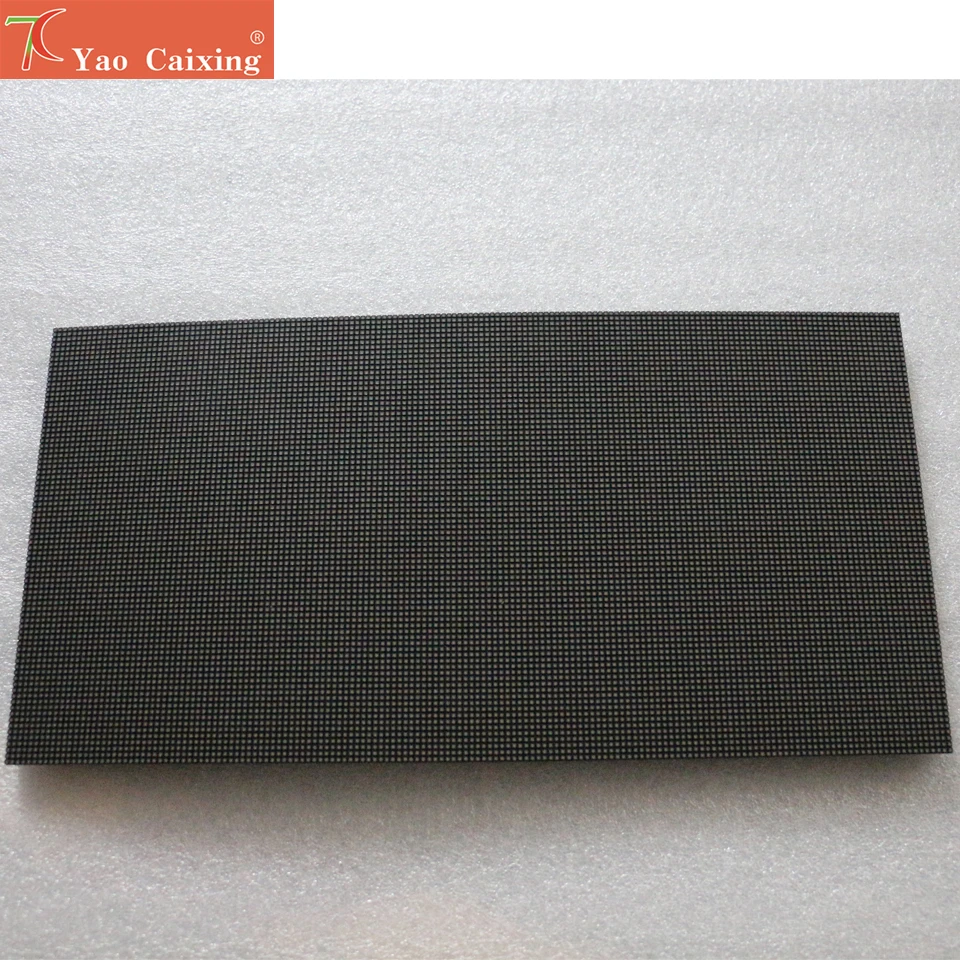

En resolución, la placa ofrece 160×80 píxeles (12.800 píxeles por módulo) con pitch 2 mm. Eso significa que, cuando construyes una pantalla por varios módulos, la coherencia de la imagen depende mucho de tres cosas:

• Que la alimentación esté bien dimensionada (y estable) para evitar caídas bajo carga.
• Que el cableado plano no tenga tensiones ni pliegues en exceso cerca de las conexiones.
• Que el mapeo de paneles en el controlador coincida con la orientación y el orden de los segmentos (aquí he visto errores típicos al girar módulos en una curva).

En una instalación de pruebas sobre un soporte con curvatura, noté que el comportamiento mecánico influye indirectamente en el rendimiento: cuando el módulo queda “apoyado” sin tensión, las conexiones se mantienen firmes y no aparecen parpadeos intermitentes. Cuando lo montas forzando, es habitual que aparezcan fallos de señal o de alimentación por micro-movimientos con el tiempo.

Puntos fuertes y aspectos mejorables

Puntos fuertes

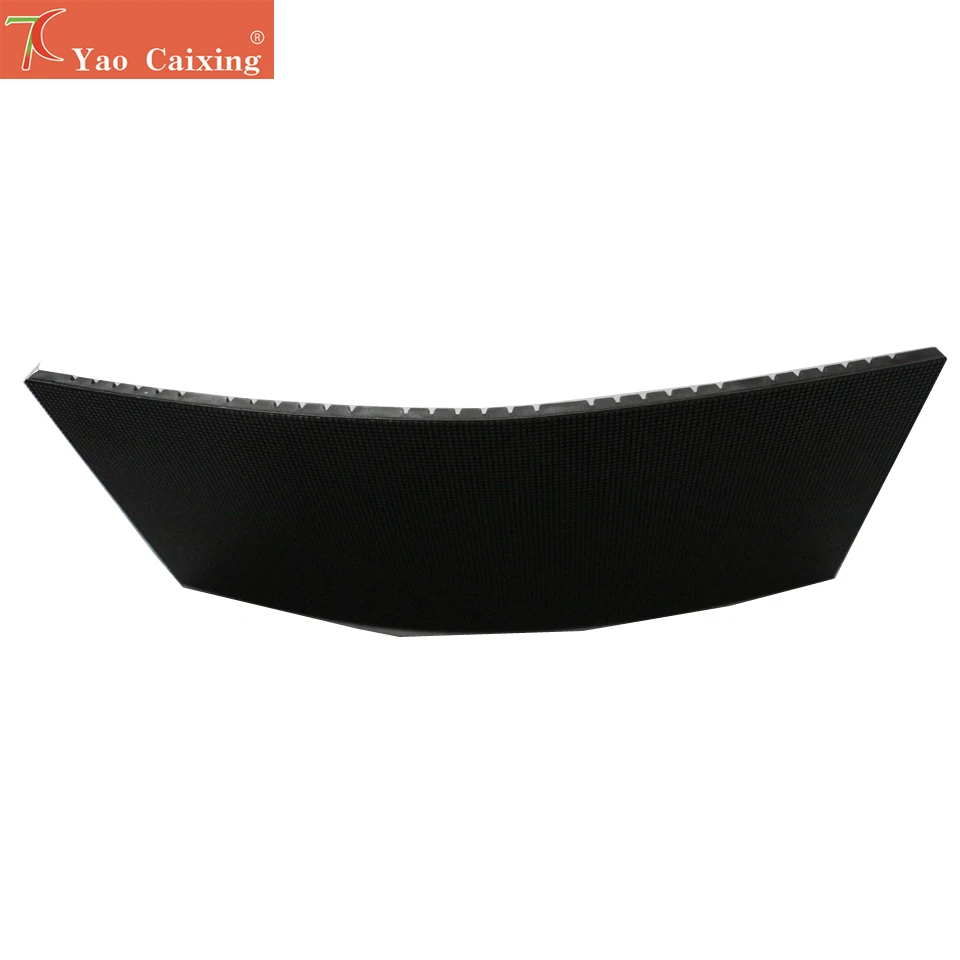

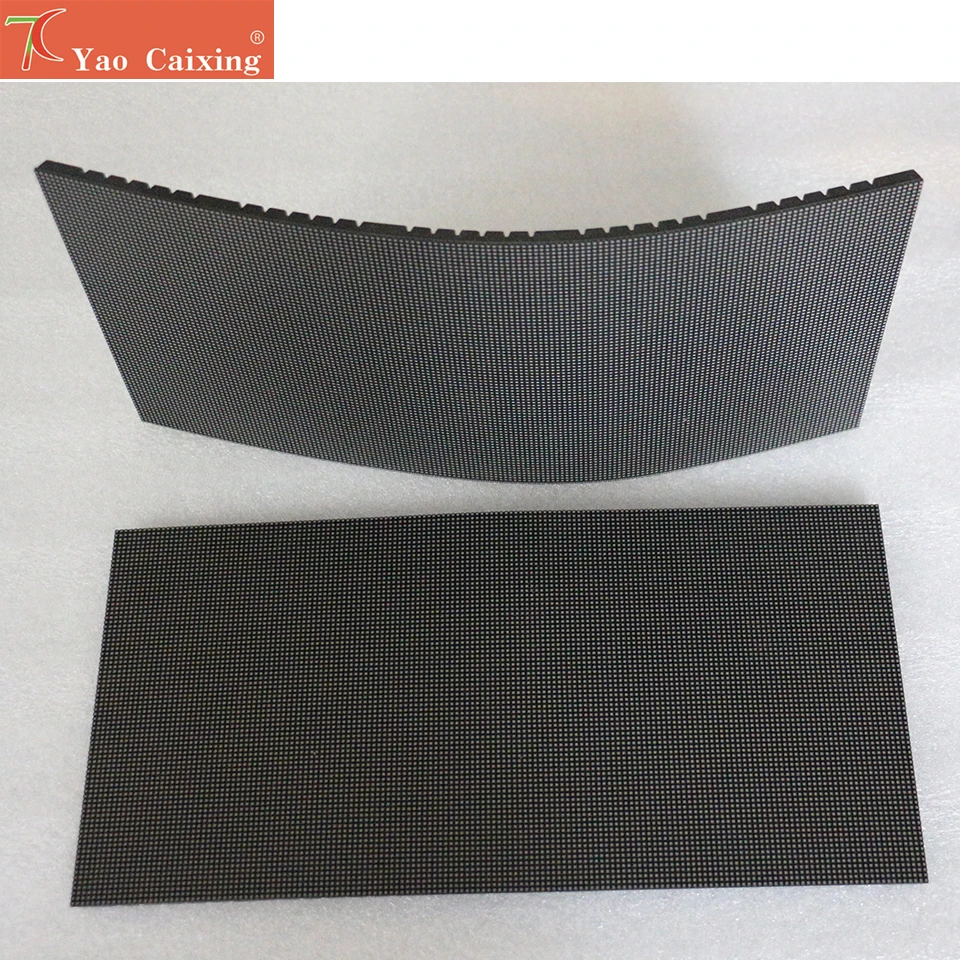

• Curvatura útil para instalaciones reales: permite seguir contornos con una flexibilidad muy práctica, llegando a curvaturas de casi 180° siempre que el doblado sea gradual.
• Interfaz conocida: Hub75 con 16 pines facilita integrarlo en proyectos existentes sin inventarte electrónica de control desde cero.
• Buen enfoque para interior: el brillo indicado y la máscara negra apuntan a contraste razonable en entornos controlados.
• Modularidad: su formato por secciones ayuda a reparar y ampliar sin rehacer el conjunto completo.

Aspectos mejorables (desde el punto de vista de uso)

• Montaje delicado en curvaturas cerradas: aunque aguante, el margen para “doblar y ya” es menor; el riesgo aparece por tensión mecánica, no por la idea de curvar.
• Protección limitada: IP25 obliga a pensar en carcasa o protección del conjunto si hay exposición a polvo en suspensión, salpicaduras o ambientes húmedos.
• Dependencia alta del cableado y alimentación: como en la mayoría de matrices LED, la estabilidad del resultado está muy ligada a fuentes correctas y conexiones limpias; si hay caídas en 5V o falsos contactos, se nota.

Consejos prácticos de uso y mantenimiento

• Monta el módulo en su geometría final: apoya primero el soporte y luego ajusta la placa sin forzarla entre puntos distantes.
• Evita pliegues bruscos: cuando tengas que curvar, hazlo poco a poco, y con el LED “descansando” en su radio, no colgando.
• Usa orden y fijación: sujeta el cable plano con una descarga de tracción para que no arranque conexiones al mover el panel.
• Si la instalación se usará en eventos, protege el conjunto durante transporte y montaje (la vibración y el “golpe seco” son enemigos de las conexiones en flexibles).

Veredicto del experto

Lo recomendaría como repuesto o como pieza de construcción para pantallas LED que necesiten forma curva y que trabajen con controladores compatibles con Hub75. Es una solución muy razonable para integraciones de interior donde quieres mantener nitidez con pitch 2 mm, y donde la modularidad te da margen para reparar o ampliar.

Dicho esto, no lo plantearía como panel “de exterior sin más”: el IP25 y el comportamiento mecánico del flexible exigen pensar en protección del conjunto y en un montaje sin tensiones. Si cuidas alimentación a 5V, el cableado Hub75 y el doblado gradual, el módulo responde de forma estable y encaja bien en proyectos exigentes donde una pantalla rígida se quedaría corta.
