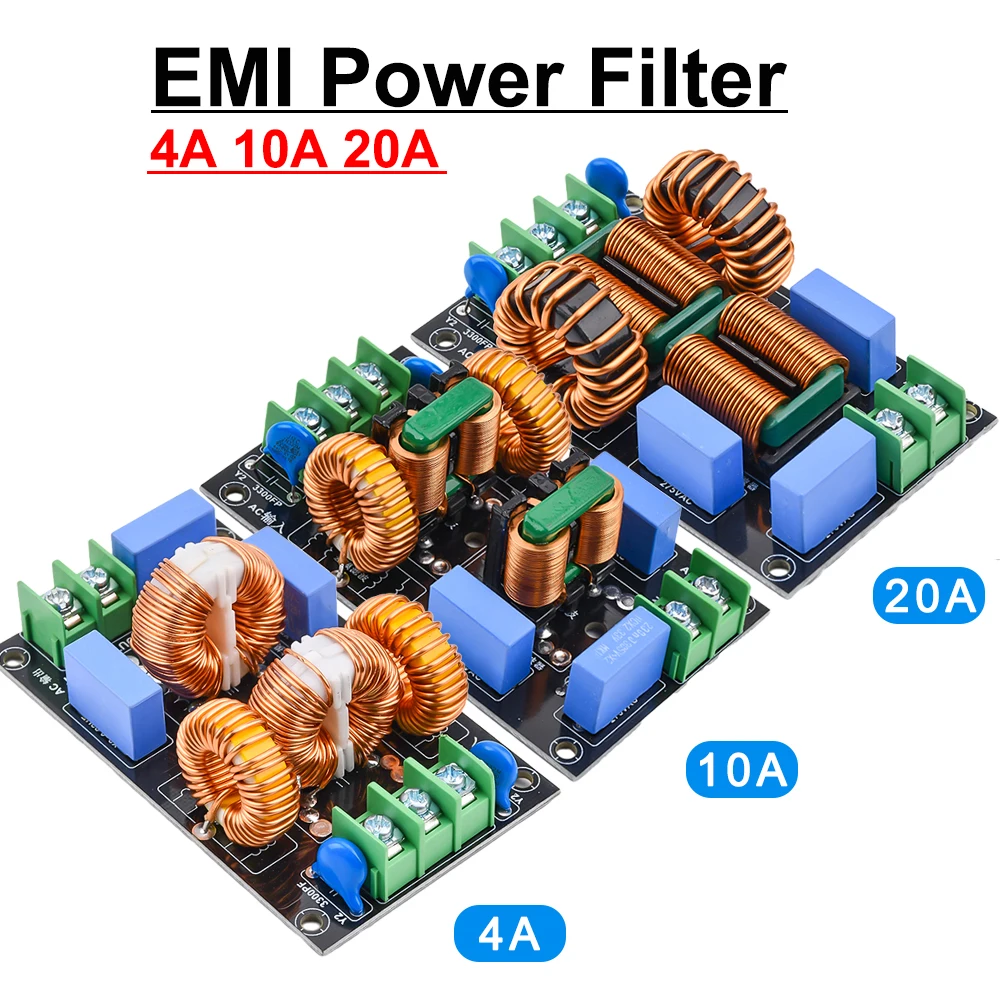

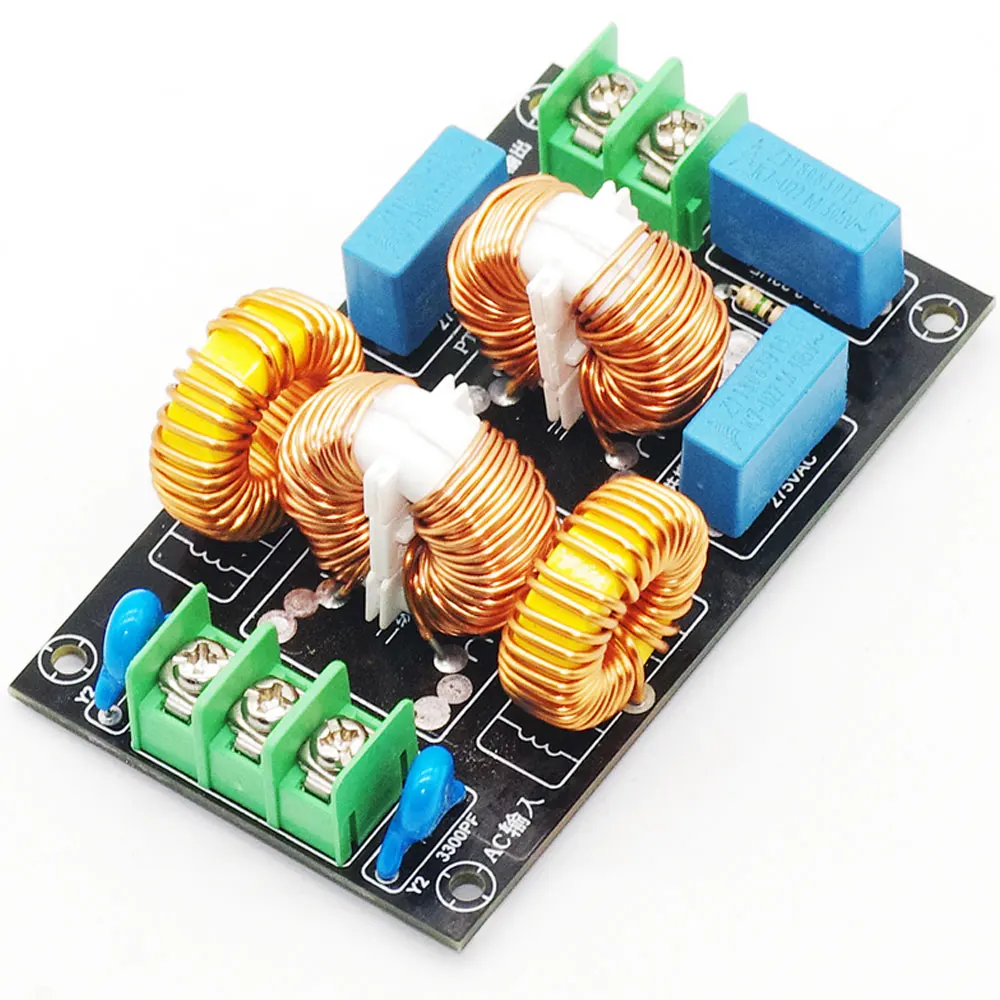

Placa de filtro de potencia EMI de 3 etapas, 4A, 10A, 20A, CA 110V, 220V, filtro EMI FCC, Kit de interferencias electromagnéticas, bricolaje

Características:
1. Muy adecuado para entusiastas del bricolaje, con tableros terminados opcionales/piezas sueltas de bricolaje.
2. El producto está hecho de materiales de alta calidad con calidad garantizada
3. El producto tiene un rendimiento estable, uso conveniente, operación simple y se puede conectar fácilmente
4. Filtro EMI de línea, que también es un amplificador de audio de alta fidelidad con interferencia electromagnética de alta corriente
5. Este módulo, cuando se utiliza junto con un decodificador o amplificador de potencia, puede filtrar el componente de CC de la fuente de alimentación, eliminar y suprimir el zumbido del transformador, el ruido de alta frecuencia en la fuente de alimentación, purifica la fuente de alimentación, mejora significativamente la calidad del sonido del amplificador de potencia, mejora la resolución y hace que el fondo sea silencioso.

Parámetros:
Nombre: amplificador de potencia de audio de tres niveles filtro de línea EMI
Voltaje de entrada: monofásico CA 110-250V
Voltaje de salida: monofásico CA 110-250V
Corriente nominal de carga: 4A-20A
Puerto de entrada: entrada de tres cables 7,62
Puerto de salida: salida de enchufe de 2 hilos 7,62

Características del diseño del módulo:
1. Filtrado de modo diferencial de primer nivel, dos inductores diferenciales, para el filtrado de modo diferencial de la fuente de alimentación de CA para suprimir la interferencia de frecuencia media a alta
2. Filtrado de modo común de primer nivel, combinando condensadores X2 e inductores de modo común para formar un filtrado de modo común
3. Filtrado de modo común de tres etapas, debido al uso de filtrado de dos etapas (también conocido como dos etapas), el efecto de filtrado de ruido es mejor. Puede suprimir eficazmente el problema de la interferencia de pulso de grupo transitorio rápido con una frecuencia de repetición de varios miles de hercios en ciertos sitios de usuario

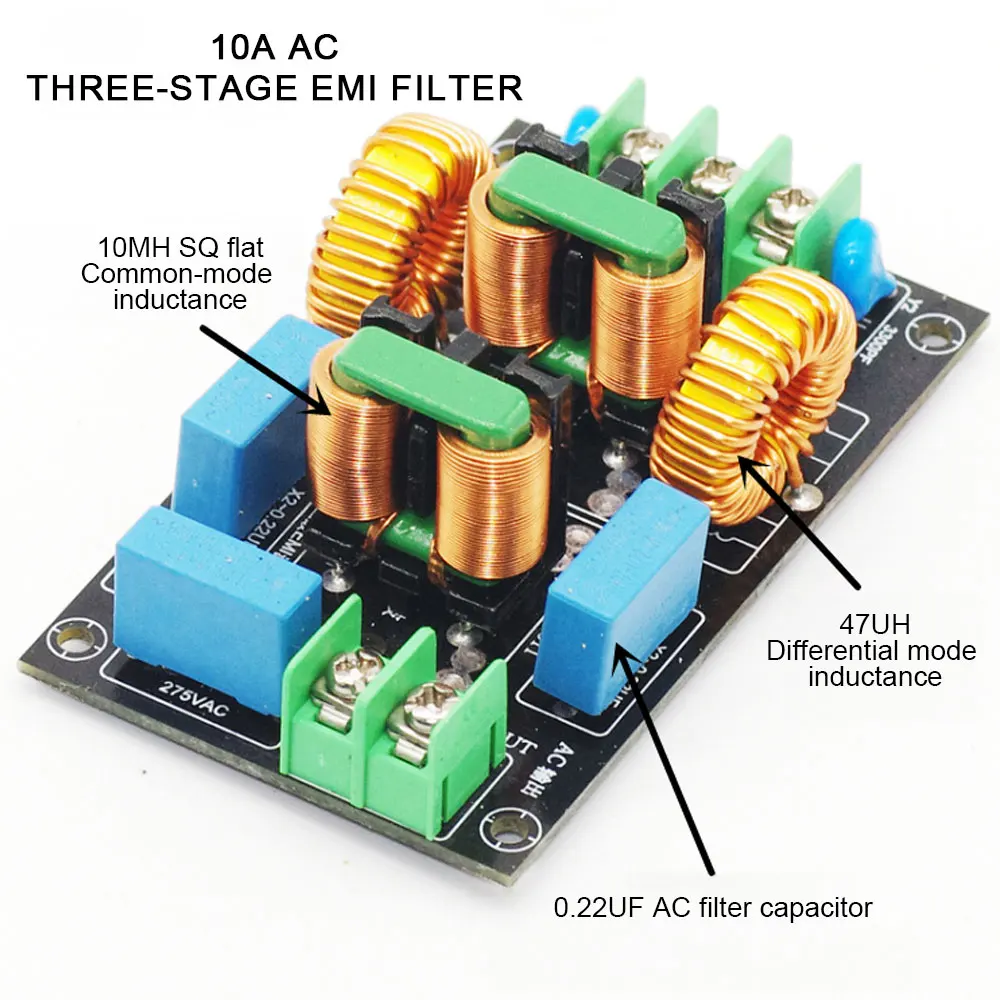

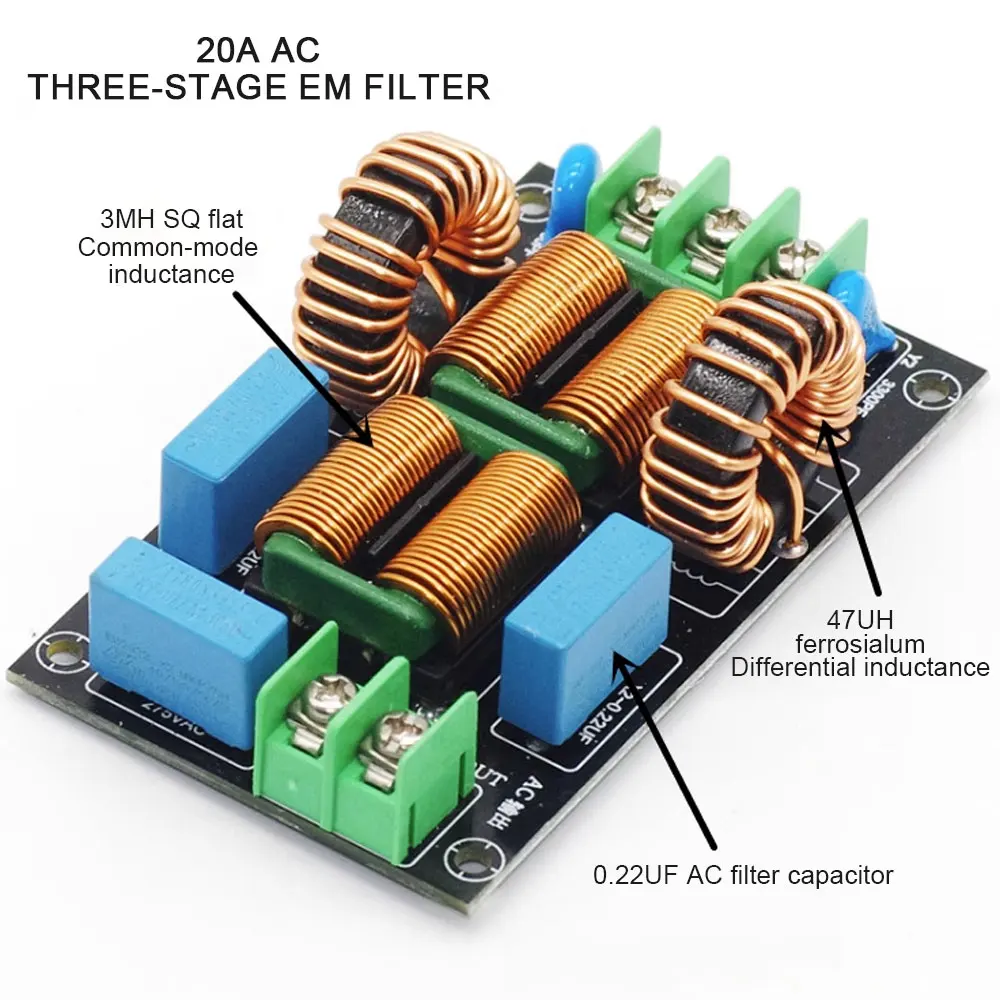

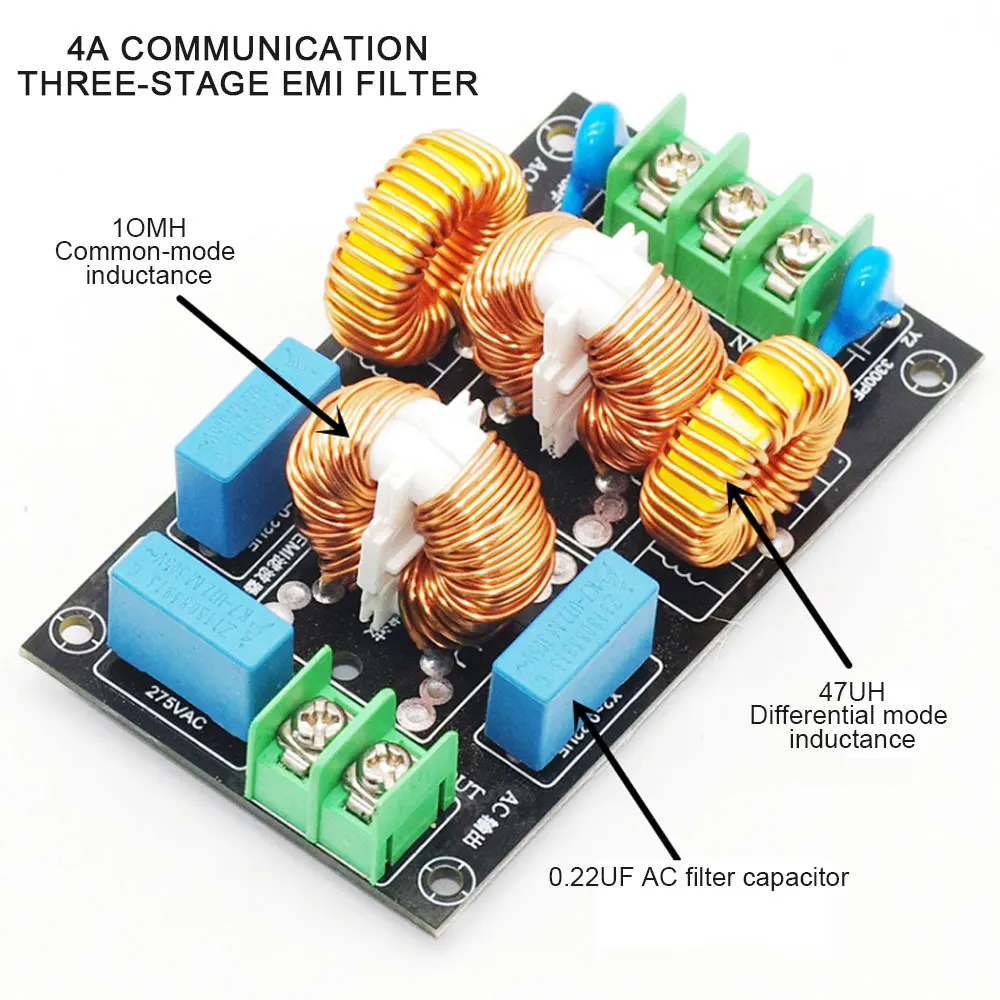

Selección de piezas principales:
Condensador X2: 0,22 uF 3, 1, 2, 2, uF
Condensador Y2: 275V 3300PF 2. 2. 1.
Inductancia de modo diferencial: 47UH 2
Inductancia de modo común: 2 piezas
Resistencia: 1 piezas
Zócalo: 7,62 2PIN, 3PIN, 1 piezas cada uno

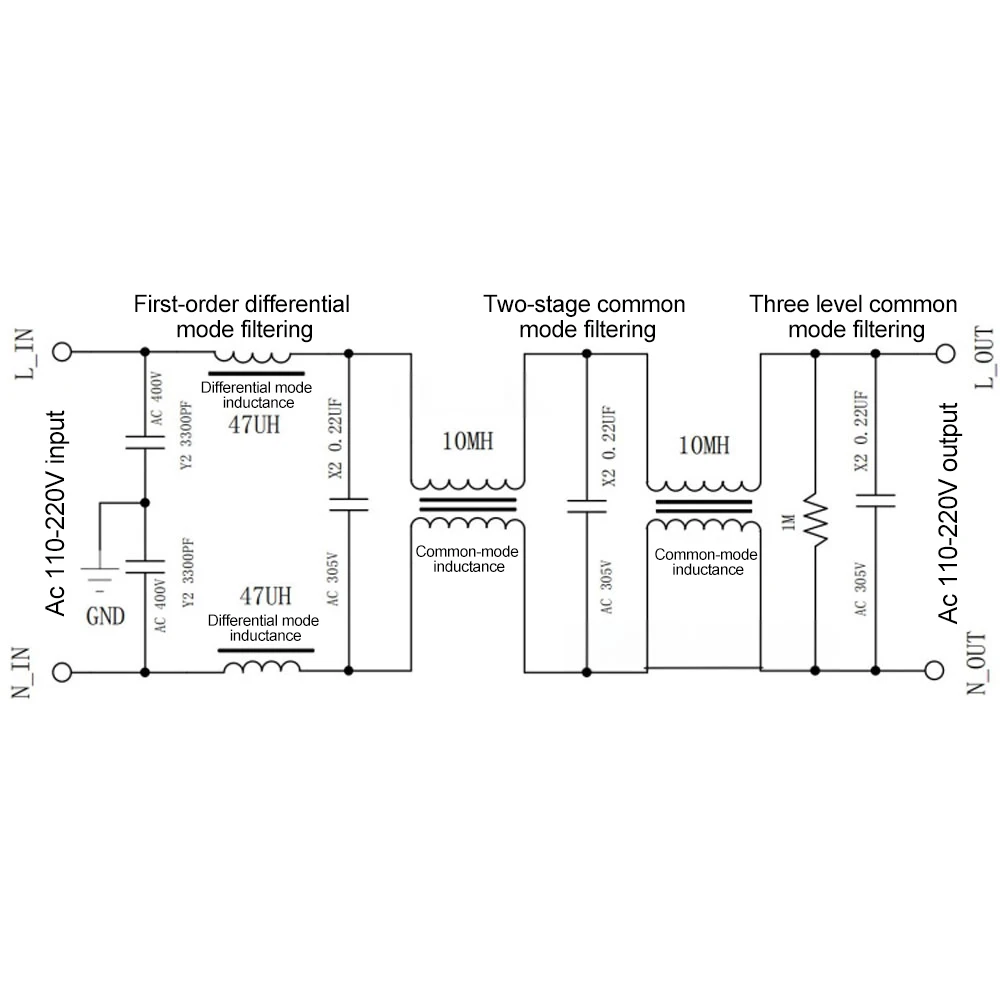

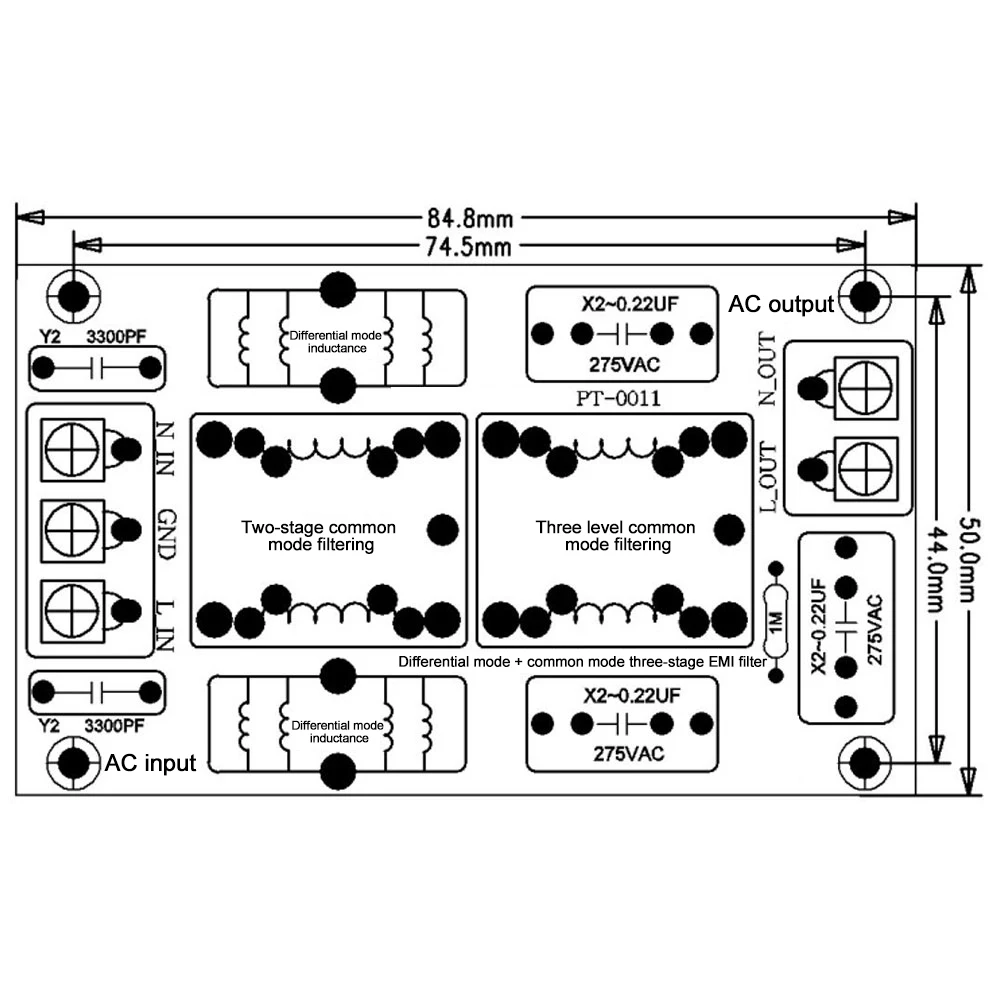

El compuesto de tres niveles (modo diferencial de 1 nivel + modo común de 2 niveles) Circuito de filtro de interferencia electromagnética EMI, debido al uso de tres niveles (también conocido como tres niveles) filtrado, tiene un mejor efecto de filtrado sobre el ruido. Puede suprimir eficazmente el problema de la interferencia de pulso de grupo transitorio rápido con una frecuencia de repetición de varios miles de hercios en ciertos sitios de usuario.
Este módulo, cuando se utiliza junto con un decodificador o amplificador de potencia, puede filtrar el componente de CC de la fuente de alimentación, eliminar y suprimir el zumbido del transformador, el ruido de alta frecuencia en la fuente de alimentación, purifica la fuente de alimentación, mejora significativamente la calidad del sonido del amplificador de potencia, mejora la resolución y hace que el fondo sea silencioso.
La entrada GND debe conectarse al cable de tierra del cable de alimentación y también puede conectarse a la carcasa del chasis, dependiendo de la situación específica.

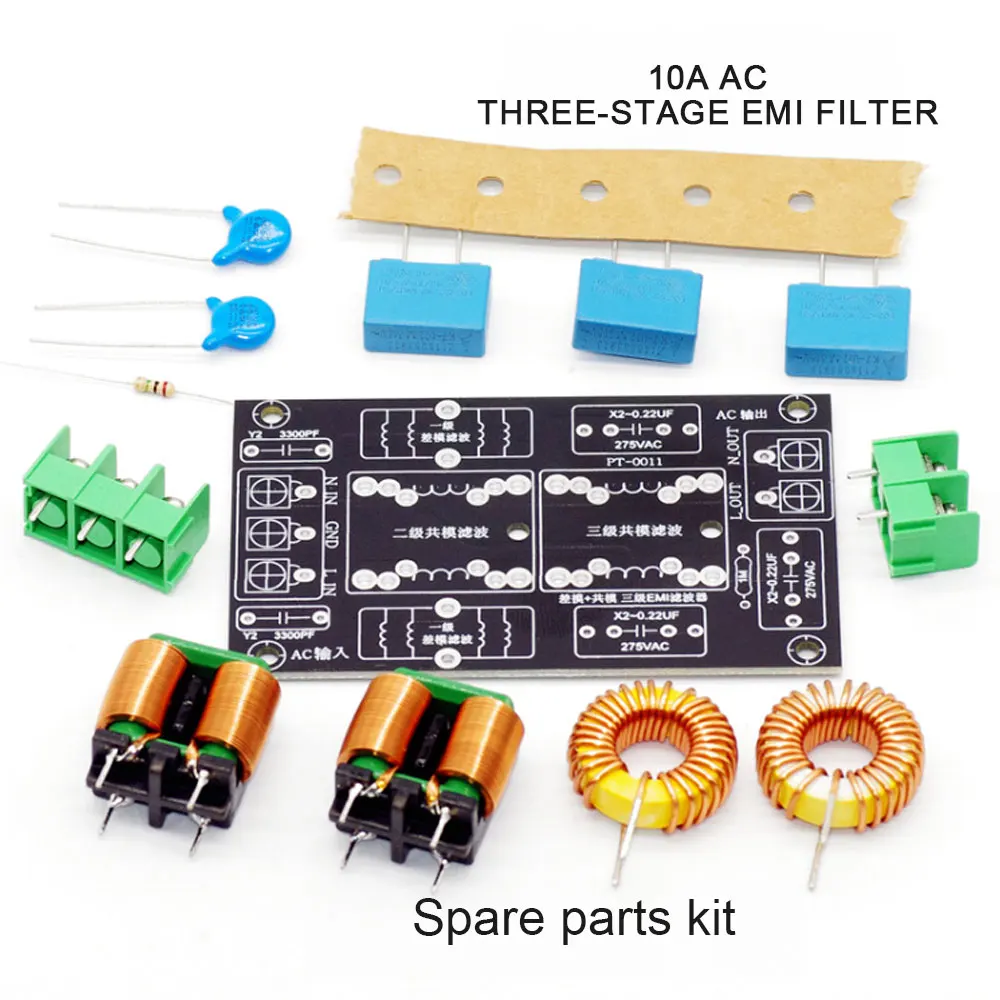

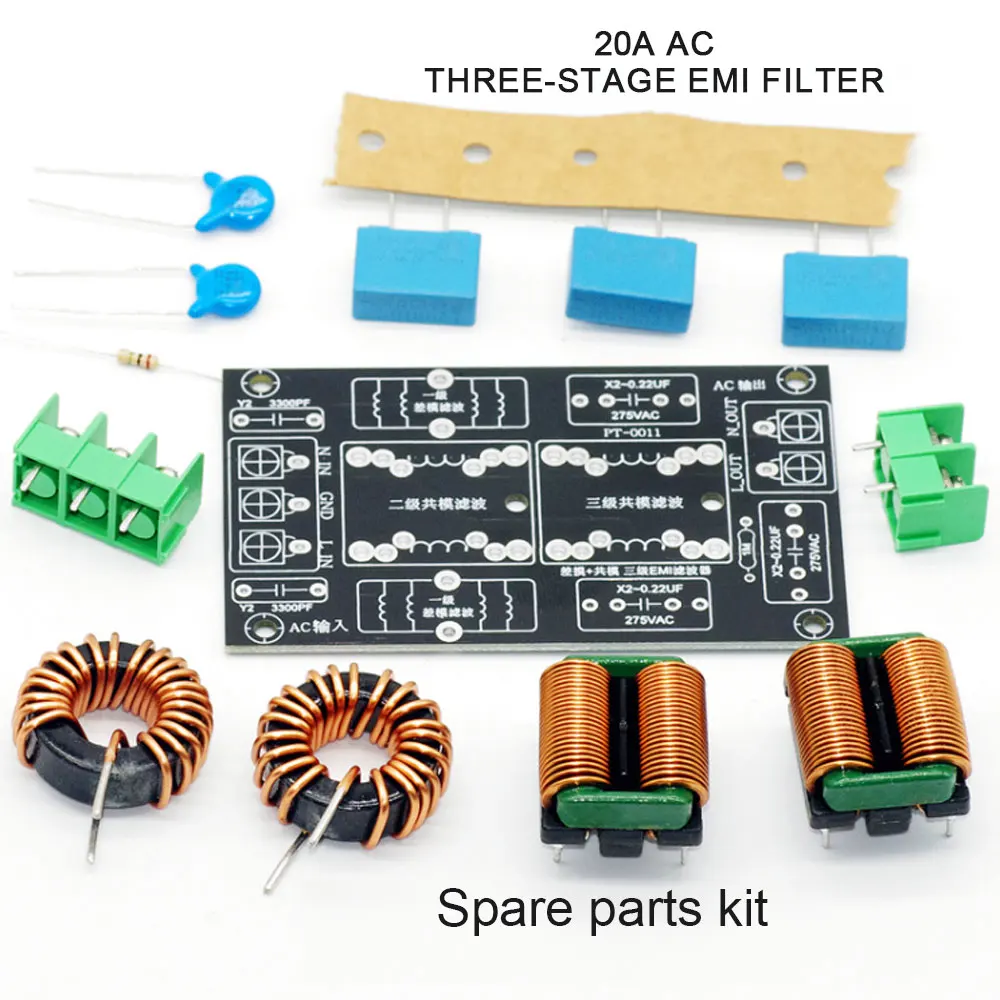

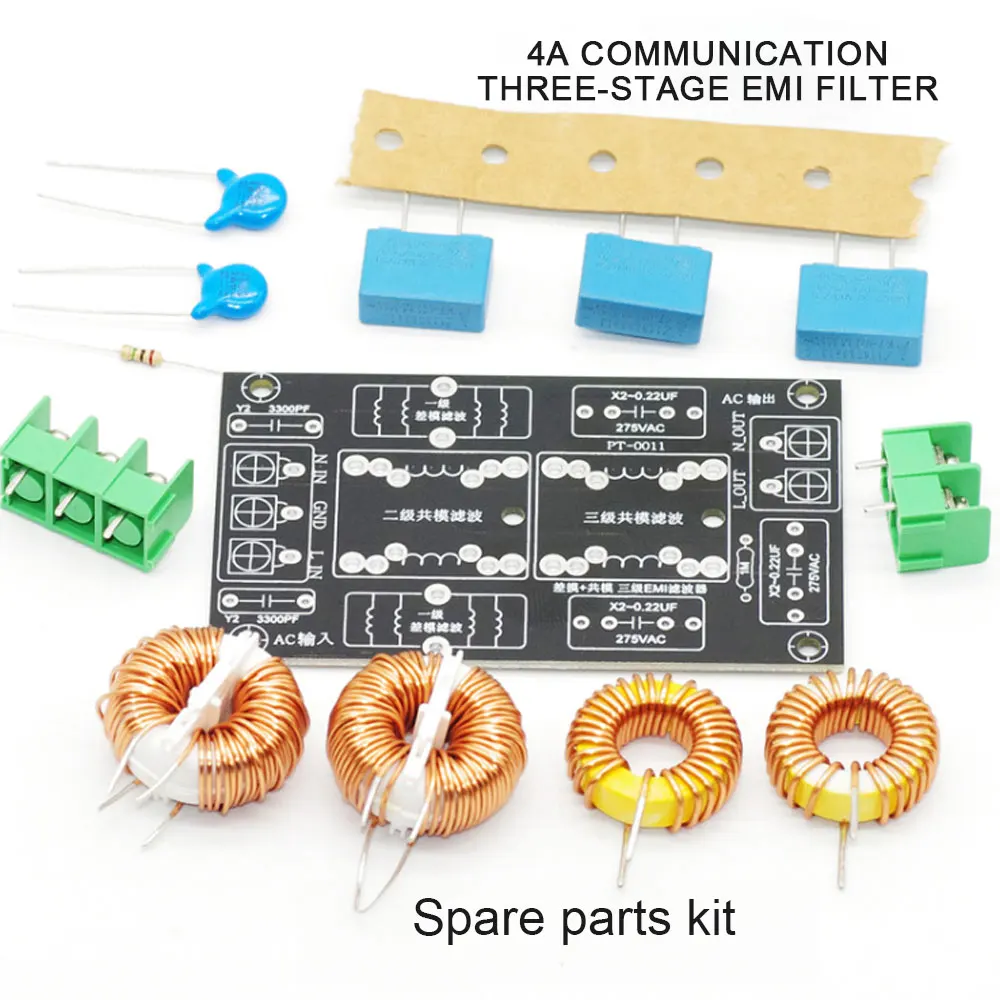

El paquete incluye
Tablero terminado/kit de bricolaje X1
