Descripción

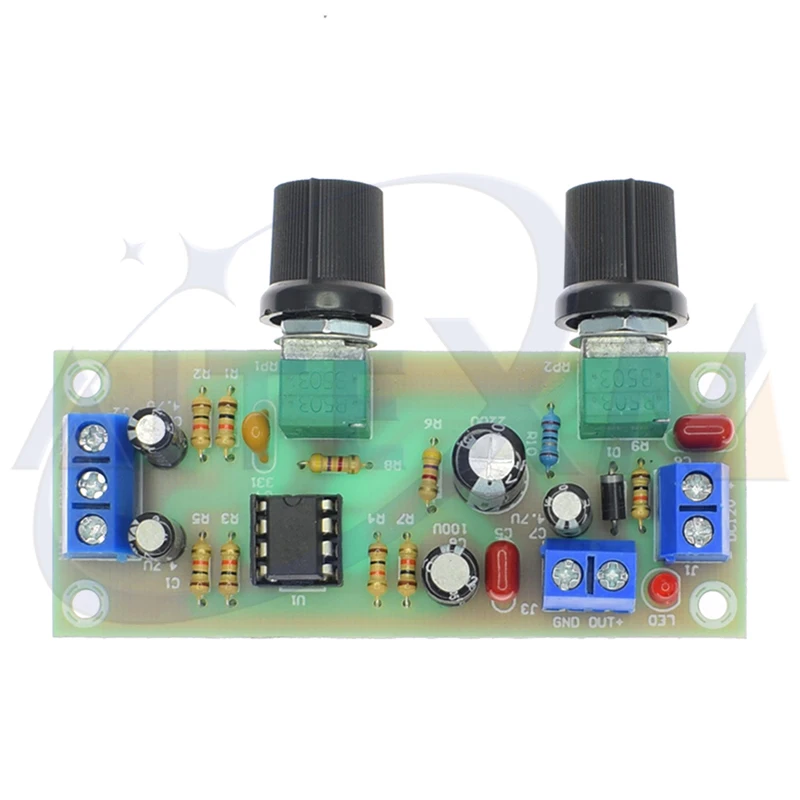

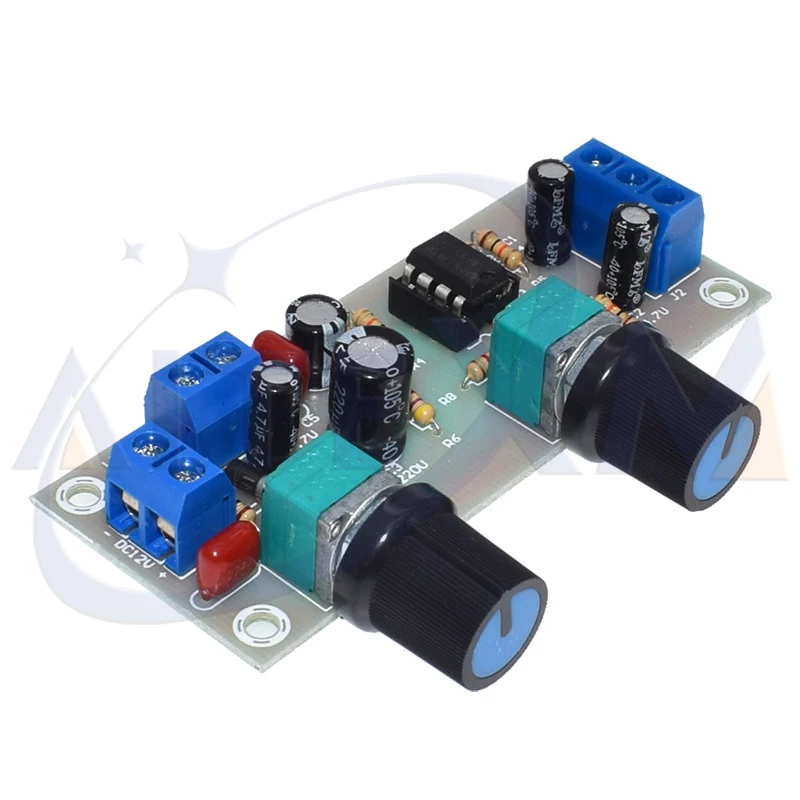

Placa de preamplificador de subwoofer de 10-24V, placa frontal terminada, placa de preamplificador de subwoofer, placa de filtro de paso bajo de energía única
Nombre del producto: Placa de filtro de paso bajo de potencia única, placa frontal de subwoofer
Recordatorio especial: esta placa es una placa de preamplificador de graves pesados.No sonará cuando se conecte directamente al altavoz.Debe conectarse a una placa amplificadora de potencia de etapa final pura para crear un subwoofer activo.La potencia de la placa amplificadora de potencia de etapa final pura se choca según las necesidades individuales.Cuanto mayor sea el grado de selección, mayor será la potencia del amplificador de potencia de etapa final pura, más impactante será el efecto de graves.La llamada placa de filtro de paso bajo filtra las partes agudas sobre la voz humana y conserva la parte de baja frecuencia para acercar para mejorar la fuerza de reproducción de graves, y no escucha voces humanas ni sonidos de instrumentos de alta frecuencia durante la reproducción.Los compradores deben comprender este conocimiento para evitar usarlo y no saber cómo usarlo.
La mayoría de los subwoofers del mercado son básicamente de doble potencia.No es muy conveniente que lo utilicen para la mayoría de los entusiastas del bricolaje.Después de todo, la fuente de alimentación única es más fácil de encontrar.Bajo la premisa de garantizar el efecto, hemos introducido un súper bajo de suministro único.La placa se puede utilizar para compartir un conjunto de fuentes de alimentación con la placa amplificadora de potencia.El bricolaje es muy conveniente.
Características del tablero:
1.Todos los componentes se seleccionan como nuevos productos de primera clase.Los condensadores de ajuste de frecuencia están fabricados con condensadores Philips CBB originales.Los potenciómetros de ajuste están hechos de tipo completamente sellado.Los terminales de entrada y salida están hechos de terminales de cobre puro.El cableado es muy conveniente.
2.El amplificador operacional se selecciona de NE5532.El asiento IC se puede soldar en cualquier momento para cambiar el amplificador operacional, y se puede mejorar el efecto provocado por diferentes amplificadores operacionales.
3, diseñado con indicadores LED para monitorear el estado de energía en tiempo real.

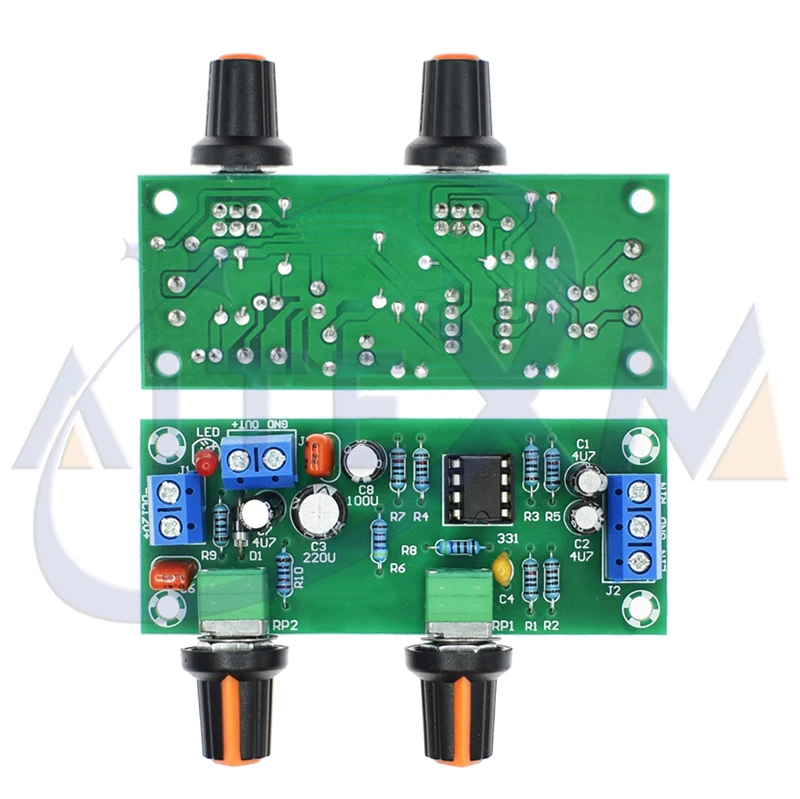

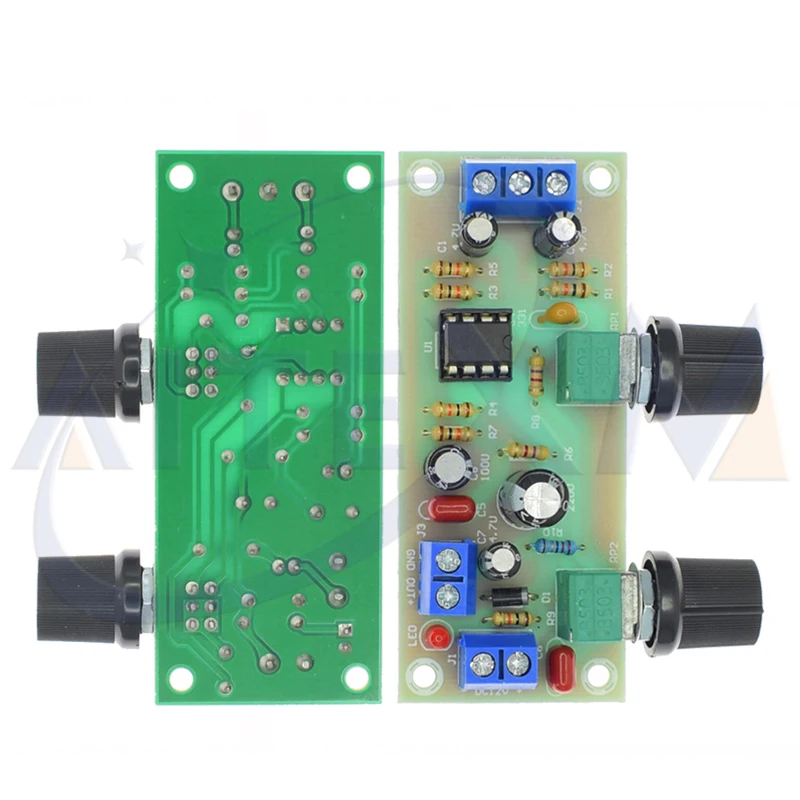

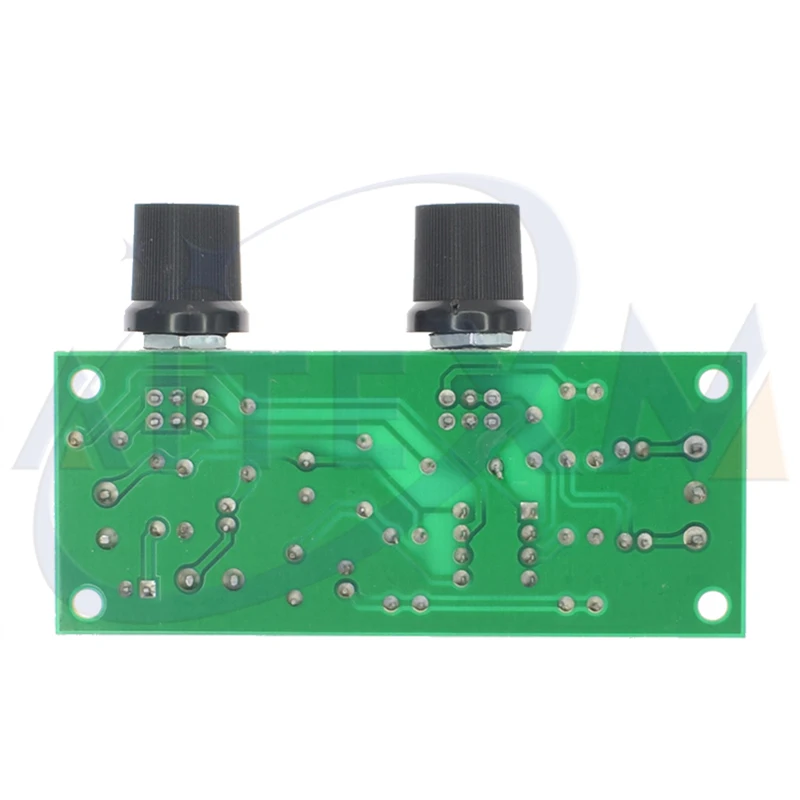

4.El diseño de PCB de la placa es simple y hermoso, y el cableado es razonable, lo que hace que la placa tenga una relación señal-ruido muy alta y una fuerte capacidad antiinterferencia.Casi no hay ruido cerca de la bocina cuando no hay entrada de señal.
Los principales parámetros:
Voltaje de fuente de alimentación: DC10-24V fuente de alimentación única DC
Rango de frecuencia: 22Hz-300Hz
Entrada de audio: mono o doble canal
Salida de audio: mono
Especificación de PCB: 78x32 mm, espesor: 1,6 mm
Material de PCB: tablero de fibra de vidrio FR-4 de gran dureza
Peso neto del tablero terminado: 30 g
Espaciado central del orificio de fijación de la placa: 70x24 mm, diámetro del orificio: 3,2 mm
Distancia entre centros del eje del potenciómetro: 32,5 mm
