Descripción
Características:

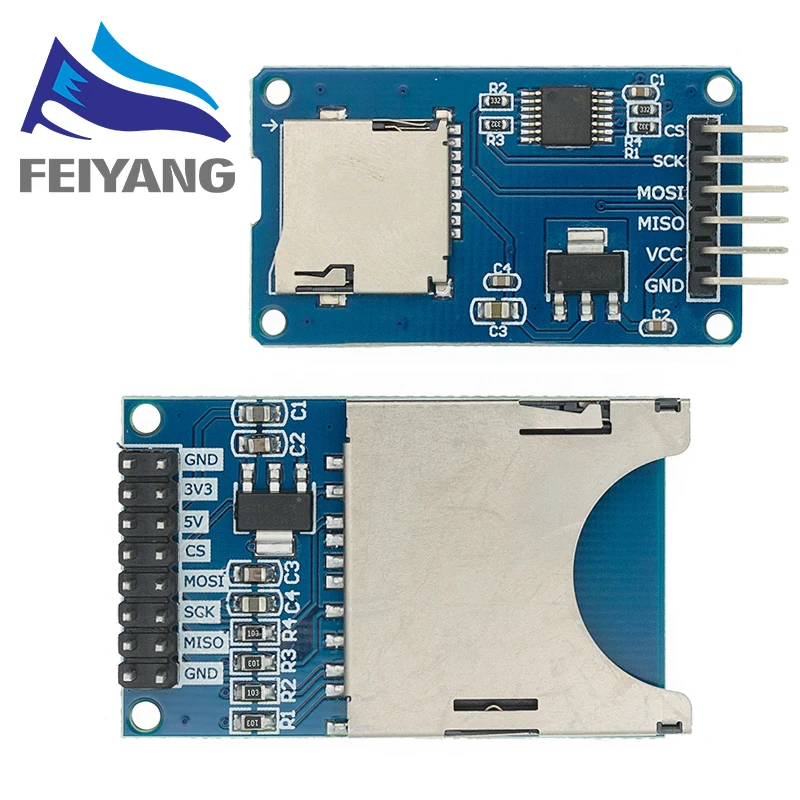

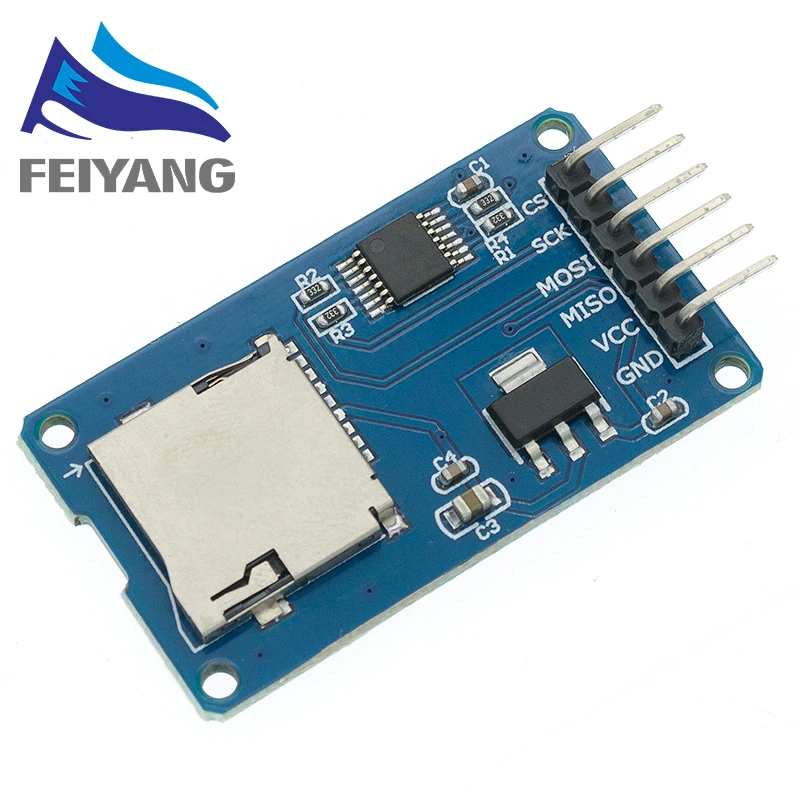

Admite tarjeta Micro SD, tarjeta Micro SDHC (tarjeta de alta velocidad)
La placa de circuito de conversión de nivel que puede nivel de interfaz es de 5V o 3,3 V
La interfaz de comunicación es una interfaz SPI estándar

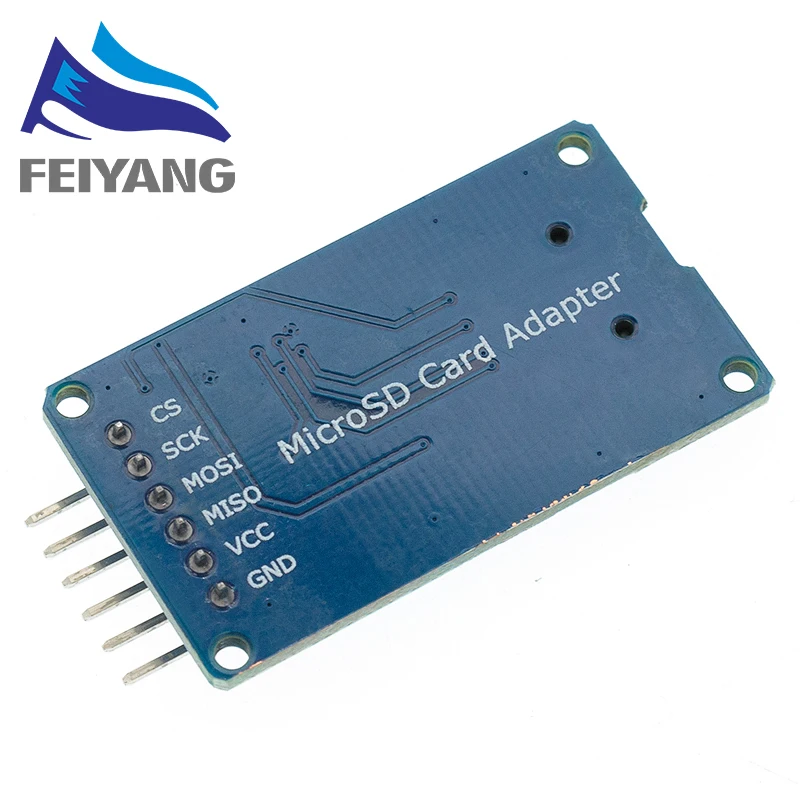

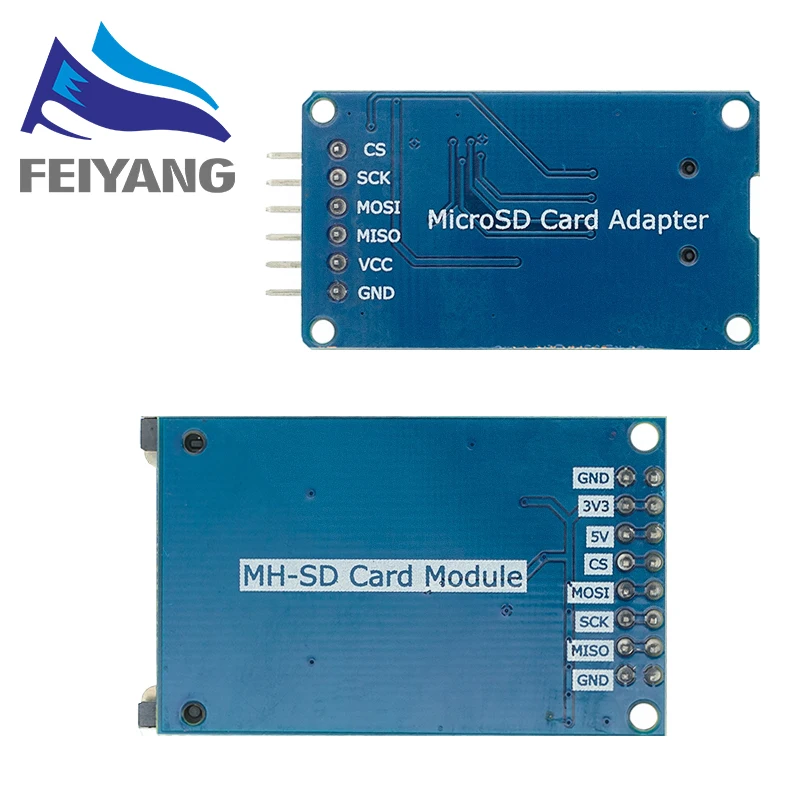

Interfaz de control: un total de seis pines (GND, VCC, MISO, MOSI, SCK, CS), GND a tierra,
VCC es la fuente de alimentación, MISO, MOSI, SCK es el bus SPI, CS es el pin de señal de selección de chip;
Circuito regulador de 3,3 V: salida del regulador LDO 3,3 V como Chip convertidor de nivel, suministro de tarjeta Micro SD;
Circuito de conversión de nivel: Tarjeta Micro SD en la dirección de las señales en 3,3 V, tarjeta MicroSD hacia la dirección de la interfaz de control La señal MISO también se convierte en 3,3 V, el Sistema de microcontrolador AVR general puede leer la señal;
Conector de tarjeta micro SD: sí desde la plataforma de bombas para una fácil inserción y extracción de tarjetas.
Orificios de posicionamiento: 4 tornillos M2 diámetro de agujero de posicionamiento de 2,2mm, posicionamiento fácil de instalar, para lograr la combinación entre módulos;
Especificaciones:
Fuente de alimentación: 4,5 V-5,5 V, placa de circuito regulador de voltaje de 3,3 V
Orificios de posicionamiento: 4 tornillos M2 diámetro del orificio de posicionamiento de 2,2mm
Interfaz de control: GND, VCC, MISO, MOSI, SCK, CS
