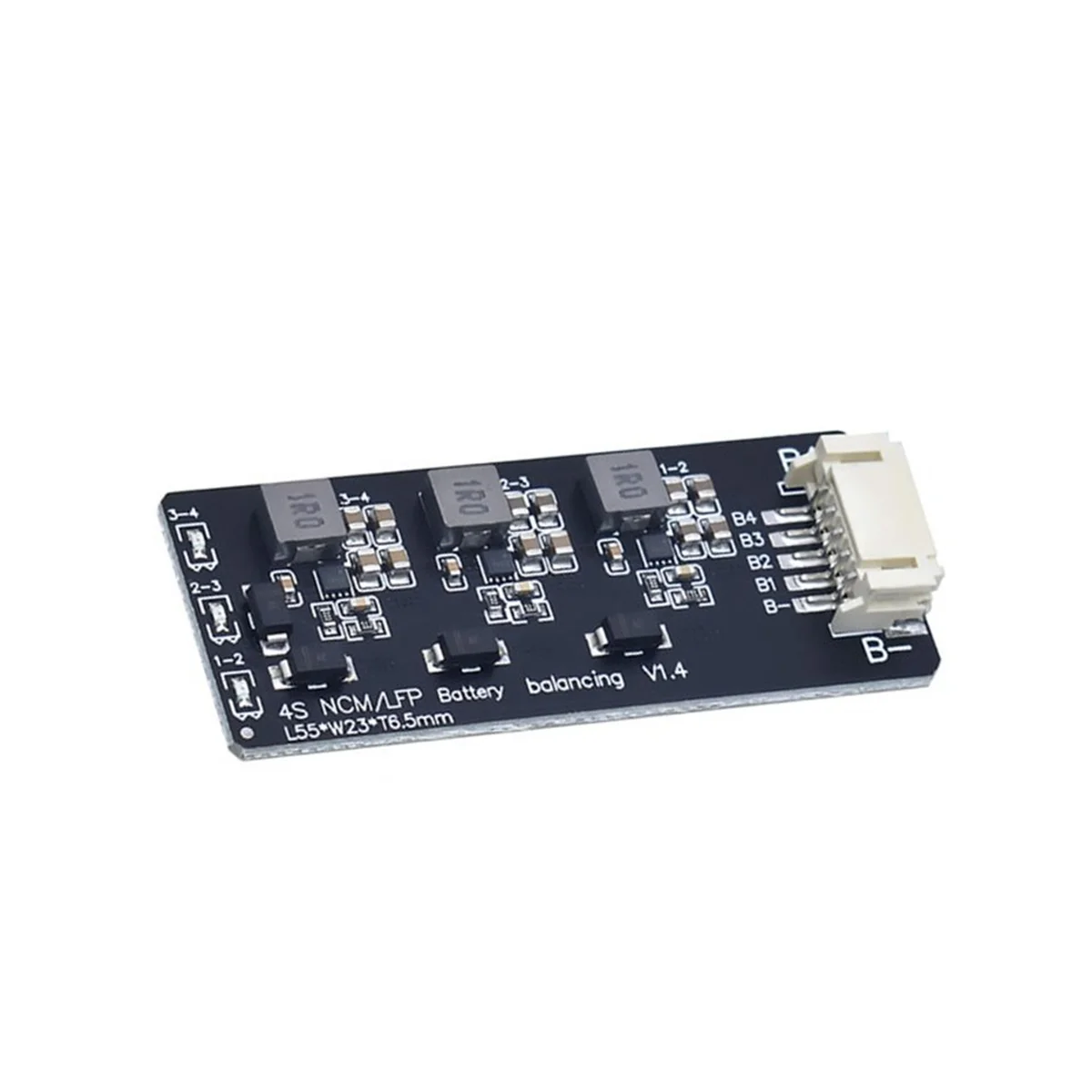

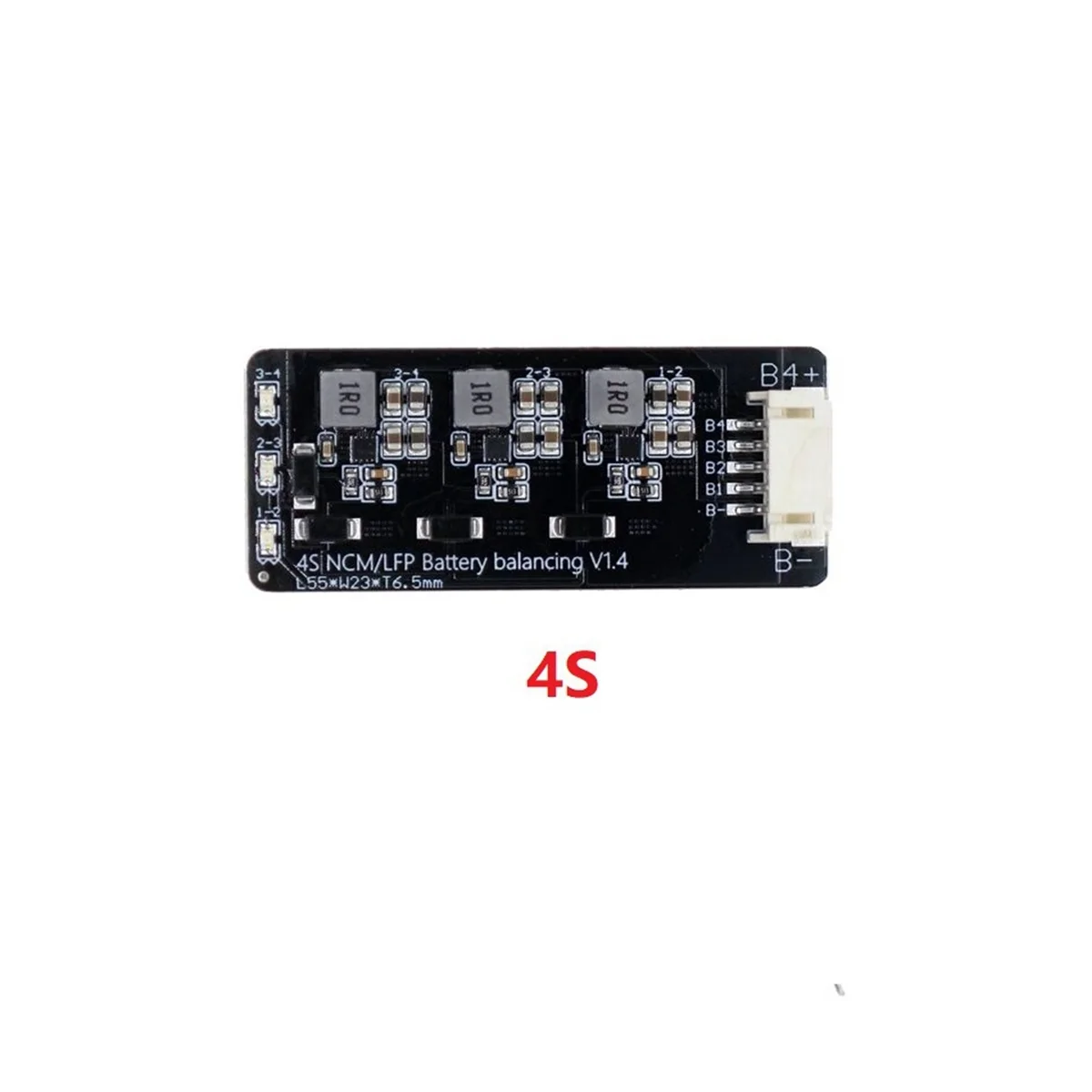

Descripción
Esta placa se basa en el principio de ecualización adyacente y no se puede utilizar como herramienta de mantenimiento. Para conectarse a la batería, debe usarse con la placa de protección de la batería de litio.
Principio de funcionamiento inductivo: este módulo es la ecualización de diferencia de voltaje adyacente, la diferencia de voltaje de la batería adyacente alcanza más de 0,1 V, el chip interno activa el trabajo de ecualización, hasta que la diferencia de voltaje de la batería adyacente esté dentro de 0,03 V y deje de funcionar
Cuando se utiliza en el paquete de baterías, hay una diferencia de voltaje adyacente al cargar y descargar. El error de voltaje del paquete de baterías también se reducirá a un valor perfecto. reduciendo los costes de mantenimiento de la batería.

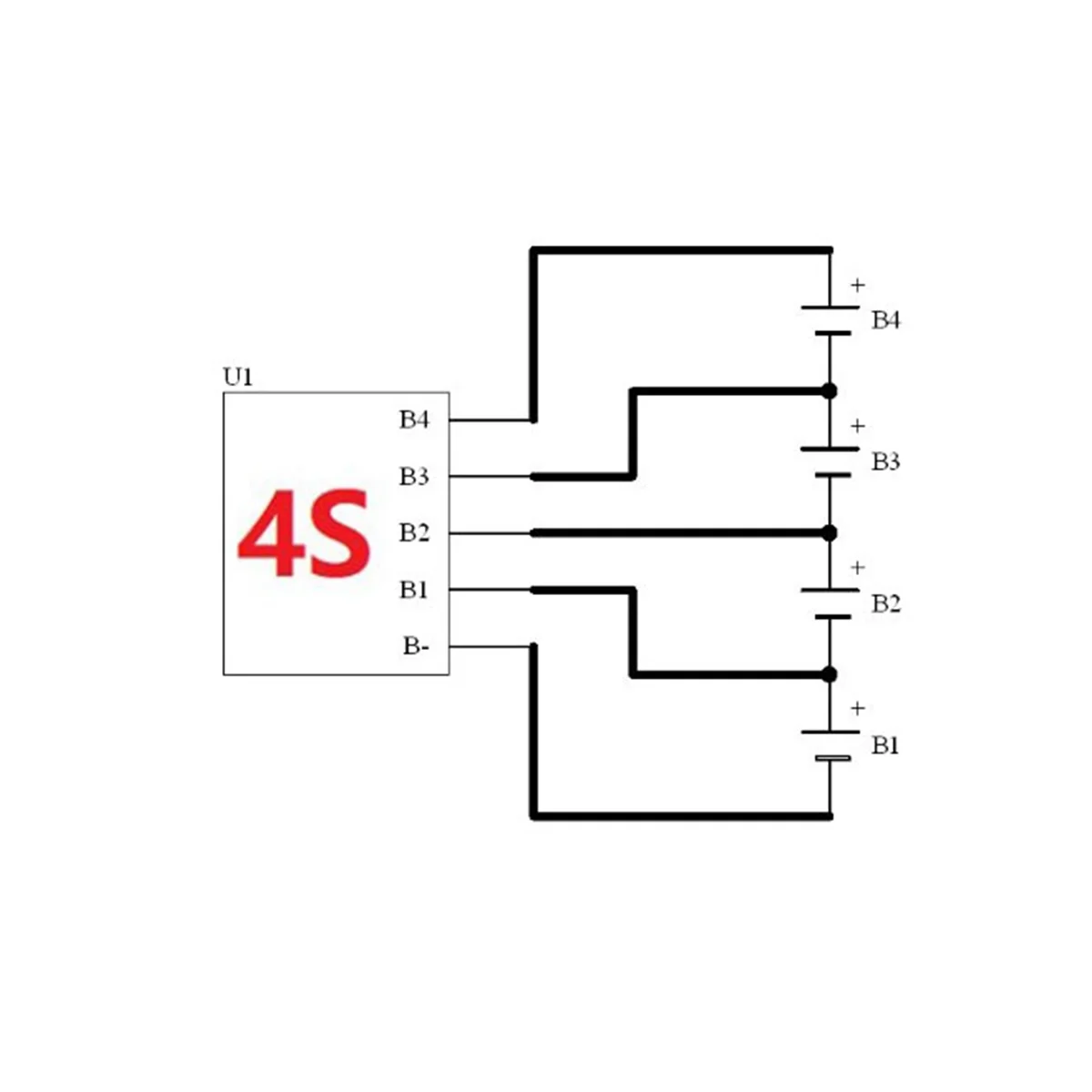

Definición de Cableado:
B-: El polo negativo total de la batería (el polo negativo de la primera batería)
B1: polo positivo de la primera batería
B2: polo positivo de la segunda batería
B3: polo positivo de la tercera batería
B4: polo positivo de la cuarta batería
B. . . N + y así sucesivamente
Parámetro técnico:
1. Voltaje de funcionamiento: 2,0 V-4,5 V
2. Batería de litio de hierro ternario universal
3. ¡La batería LTO no es aplicable!
Instrucciones de equilibrio:
1. Cuando la luz de ecualización está encendida, el trabajo de ecualización está encendido.
2. La Luz de ecualización está apagada y el circuito de ecualización está en estado de suspensión
3. La Luz de ecualización parpadea, lo que indica que la cuerda se ha caído o que el circuito está defectuoso.
Corriente de equilibrio:
1, La diferencia de voltaje adyacente es más de 0,1 V (la corriente es aproximadamente 0,5-0.7A)
2. La diferencia de voltaje adyacente es superior a 0,2 V (la corriente máxima de equilibrio es 1,2 A)
3, Cuanto menor sea la diferencia de voltaje, menor será la corriente de ecualización.
Color: negro
Material:PCB
El tamaño del lote puede variar, el texto en el módulo puede serigrafiarse de manera diferente, no afecta

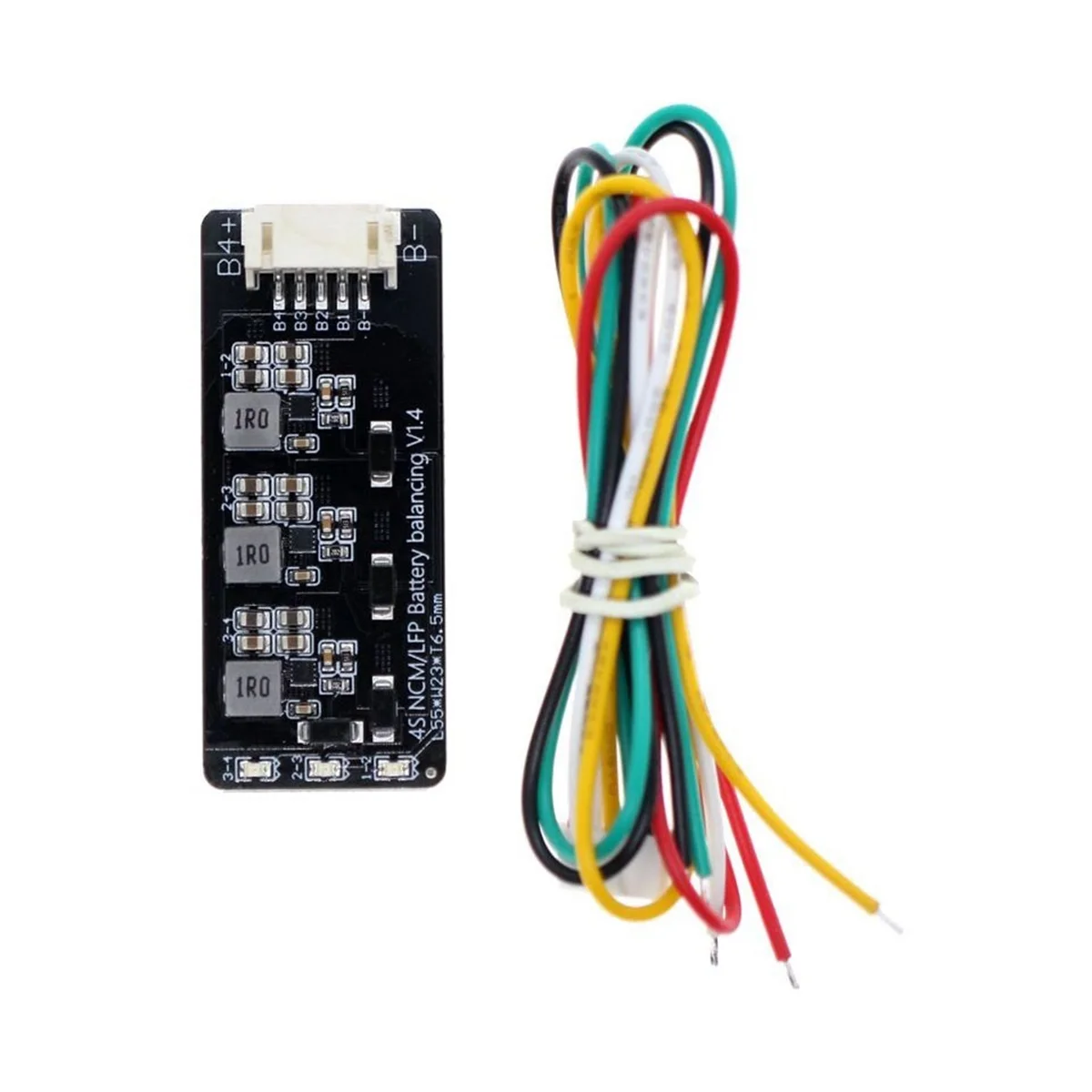

Contenido del paquete
1 x equilibrador de ecualizador activo
1 x cable (colores aleatorios, no se acepta el color especificado)
Solo el contenido del paquete anterior, otros artículos no están incluidos.
Nota: El reflejo de la luz y las diferentes pantallas pueden hacer que el color del elemento en la imagen sea un poco diferente del real. El error de medición permitido es +/- 1-3cm.
