Descripción

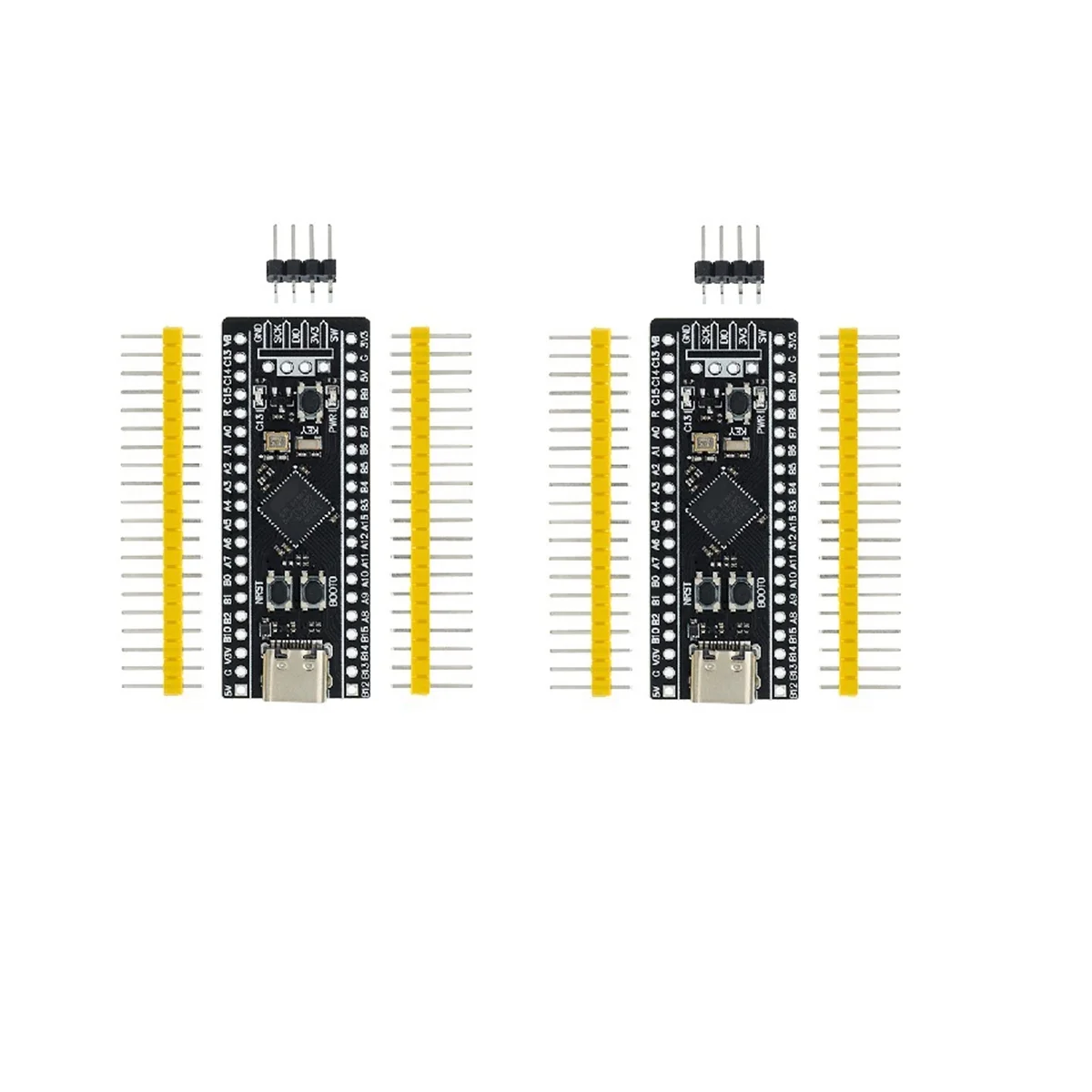

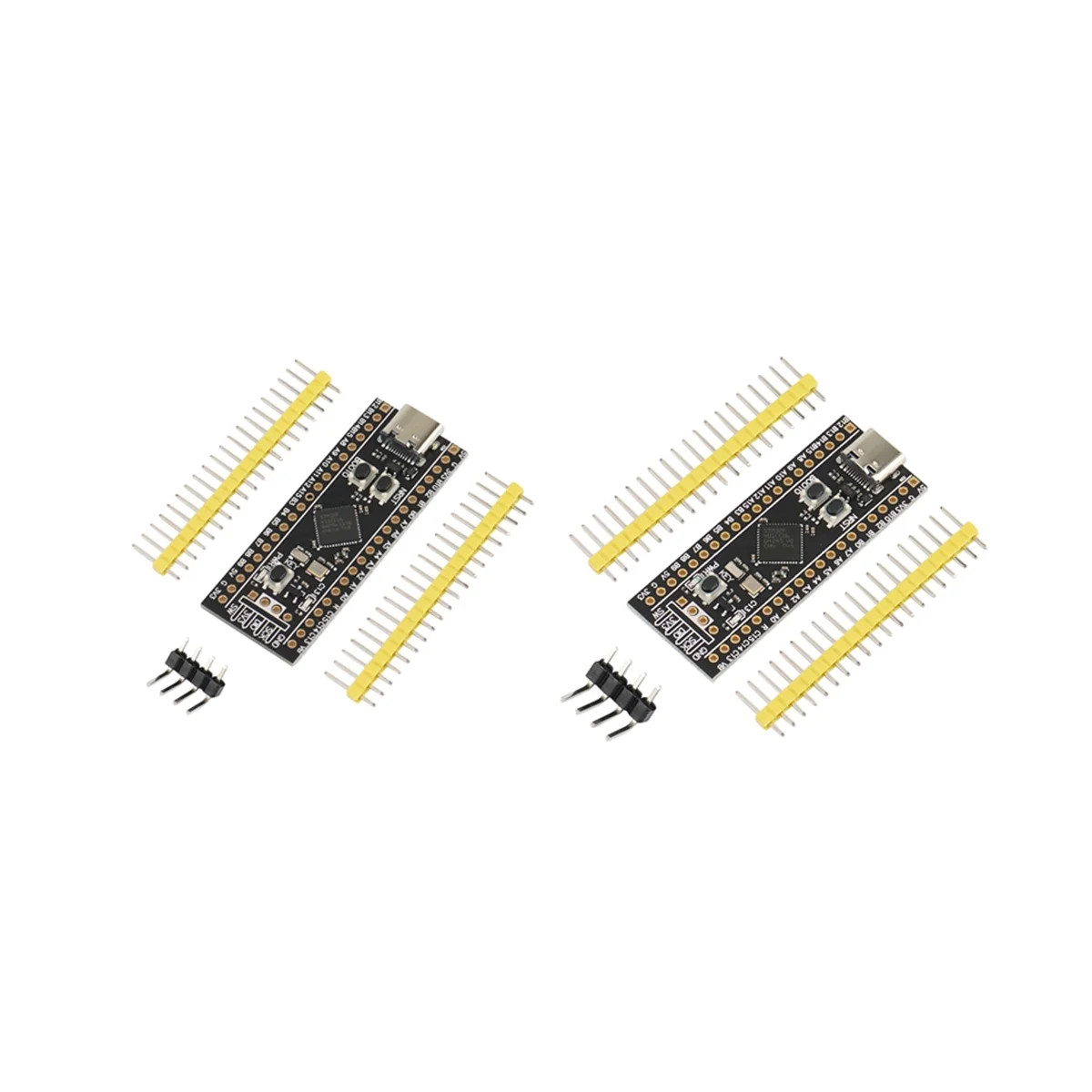

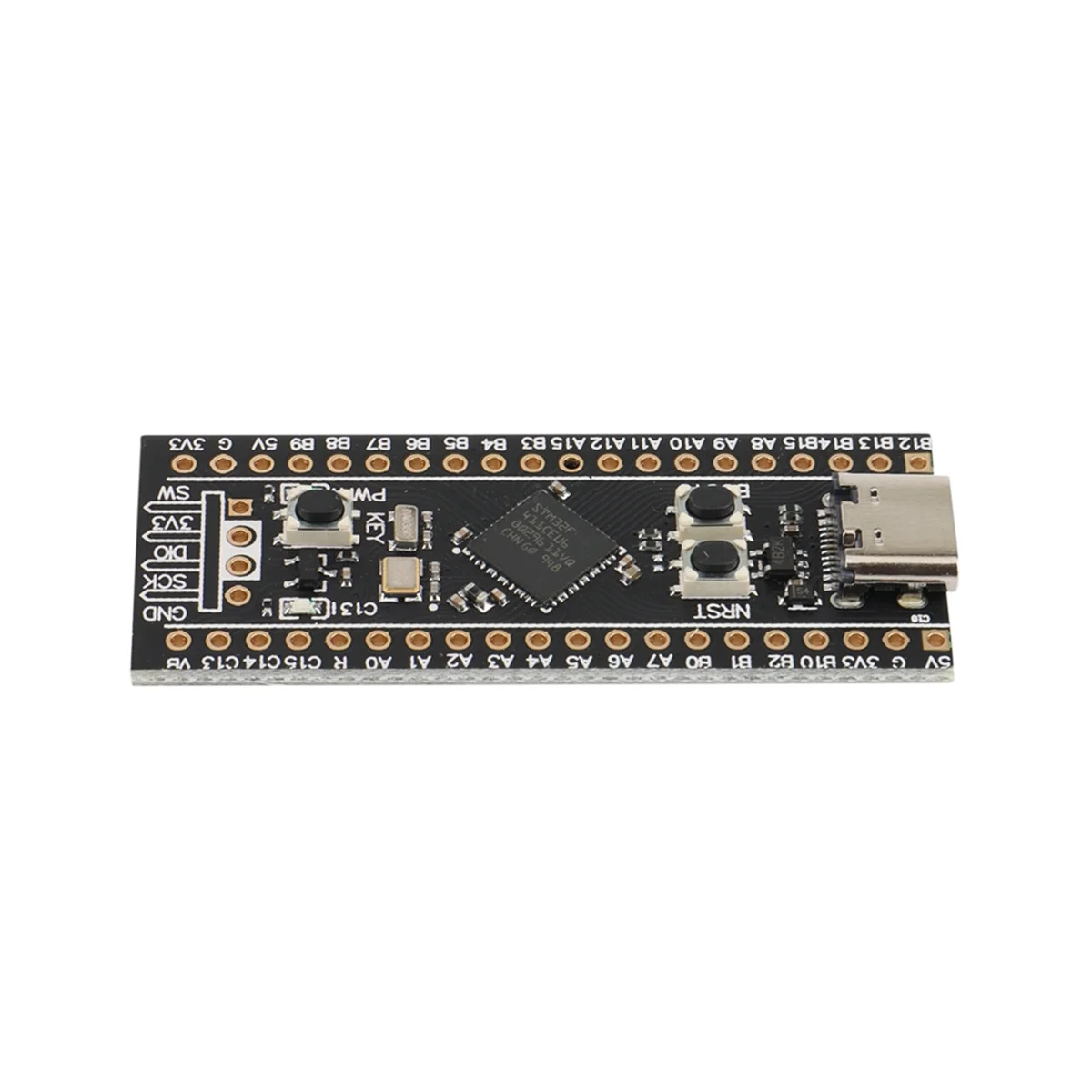

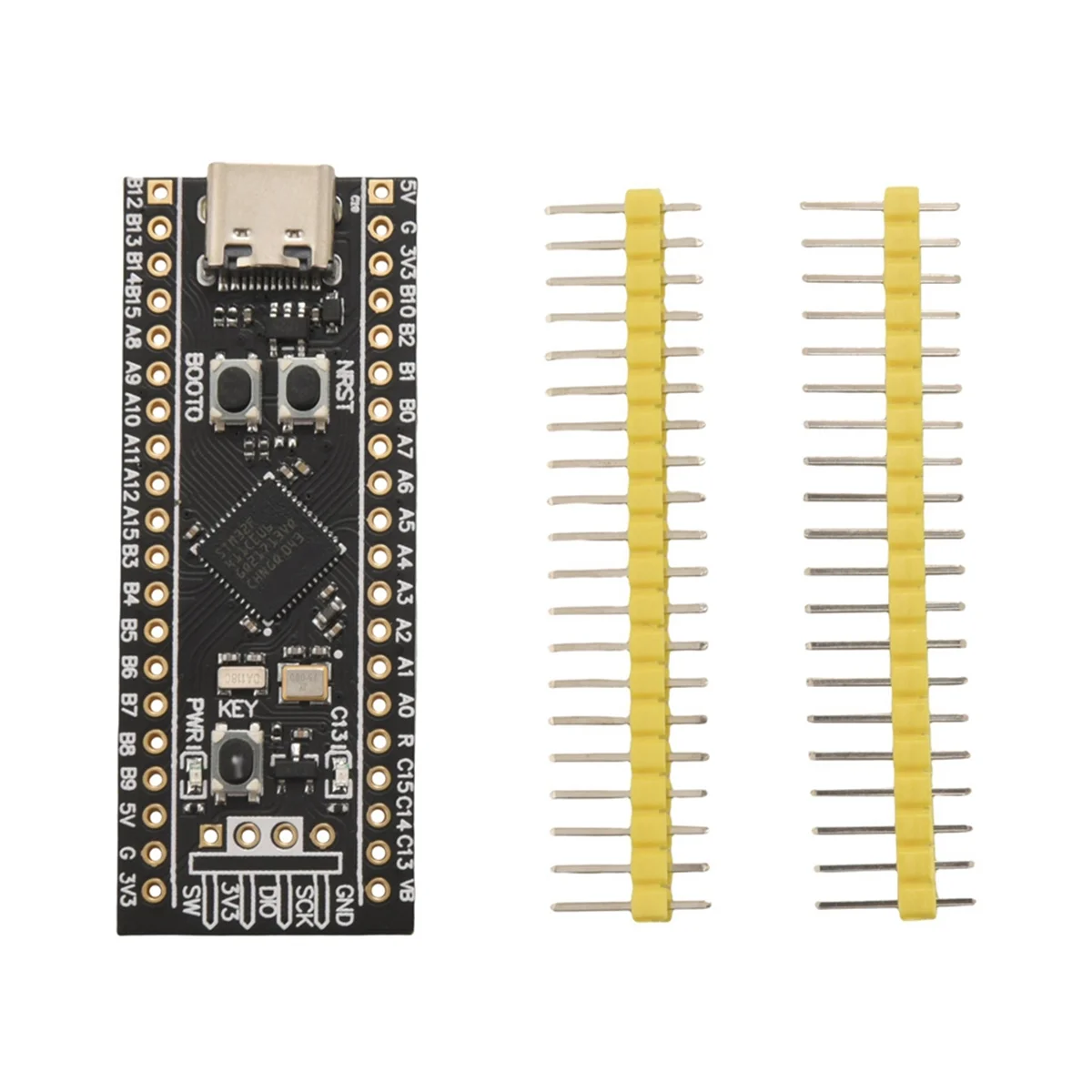

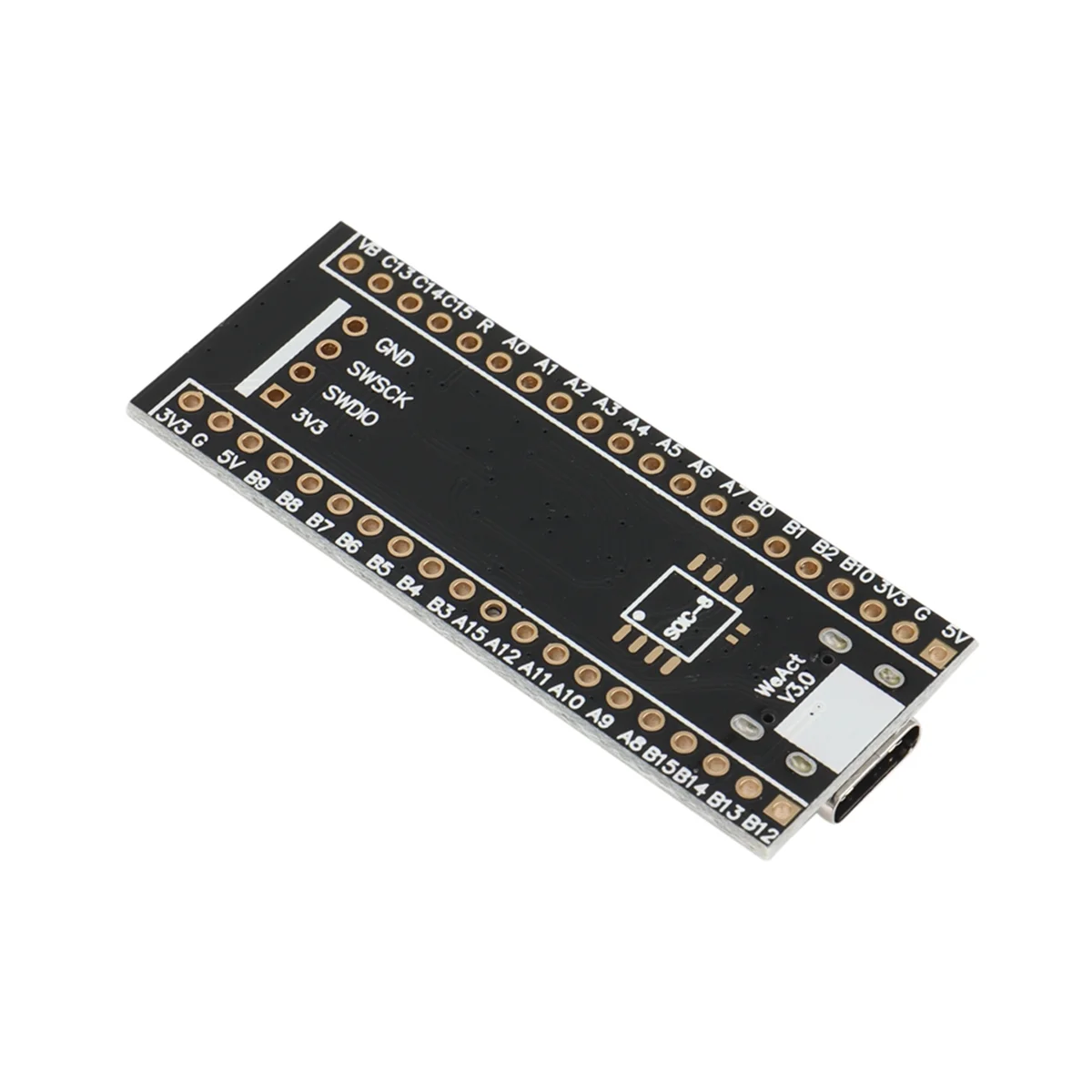

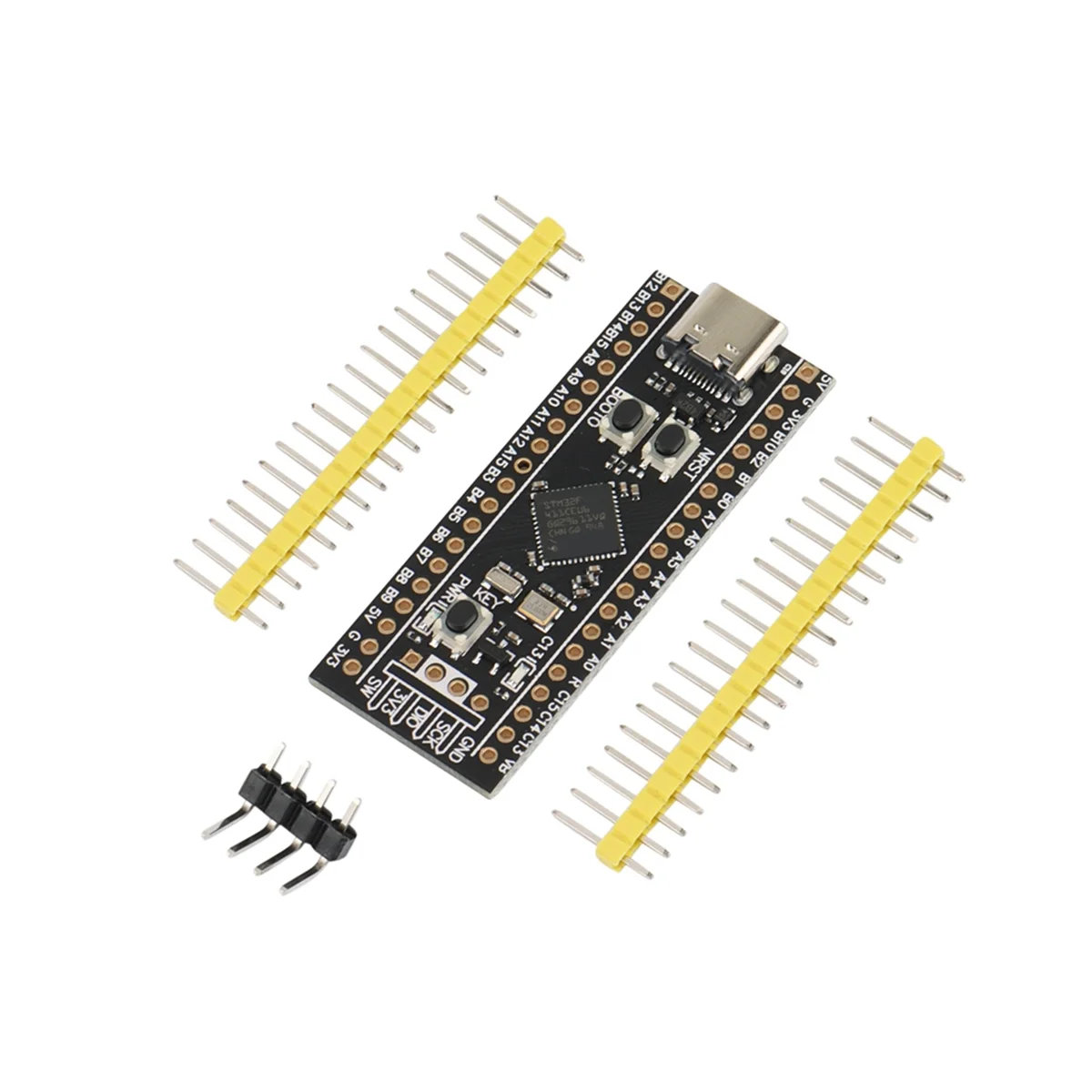

Oscilador de cristal de alta velocidad de 25MHZ y oscilador de cristal de baja velocidad 32.768Khz 6PF versión V3.0 comenzó a utilizar un proceso sin plomo, el encabezado del PIN es un encabezado de pin chapado en oro, se han reservado almohadillas Flash más respetuosas con el medio ambiente y se proporcionan rutinas USBDisk & FATFFS WeAct HID FW Bootloader ha sido quemado de fábrica. Es una versión especial de prueba de fábrica, y no se proporciona hexadecimal. Admite la programación de MicroPython, proporciona el firmware de MicroPython disponible, consulta el enlace para ver los archivos de configuración, ¡pero no proporciona respuestas técnicas! Las placas con versión V1.3 y superior tienen 3 botones, botón de Reinicio, botón BOOT0 y botones de usuario. Cómo entrar en modo ISP Método 1: Mantenga presionado el botón BOOT0 y el botón de Reinicio en el estado de encendido, luego suelte el botón de Reinicio, y suelte el botón BOOT0 después de 0,5 segundos. Método 2: Mantenga presionada la tecla BOOT0 cuando la alimentación esté apagada. Y suelte la tecla BOOT0 0. Después de encender el modo DFU, simplemente use el cable de datos para conectarse al ordenador. Si no lo reconoce, puede calentar correctamente el chip (Celsius 25 grados). Y luego vuelva a ingresar al modo ISP Modo de puerto serie: Use USB al puerto serie para conectar PA9 y PA10 de la placa central WeAct HID FW Bootloader Sin NECESIDAD DE USB al puerto serie, sin depurador, SIN controlador de ordenador, solo un cable de datos de la TYPE-C para completar la descarga del firmware. Presione y mantenga presionado el botón KEY. Haga clic en el botón de reinicio, LED C13 parpadea, suelte el botón KEY para ingresar al modelo: STM32F401CEU6 Color: Negro Material:PCB Contenido del paquete: 2 * Placa de desarrollo con PIN Solo el contenido del paquete anterior, otros productos no están incluidos. Nota: El reflejo de la luz y las diferentes pantallas pueden hacer que el color del elemento en la imagen sea un poco diferente del real. El error de medición permitido es +/- 1-3cm.
