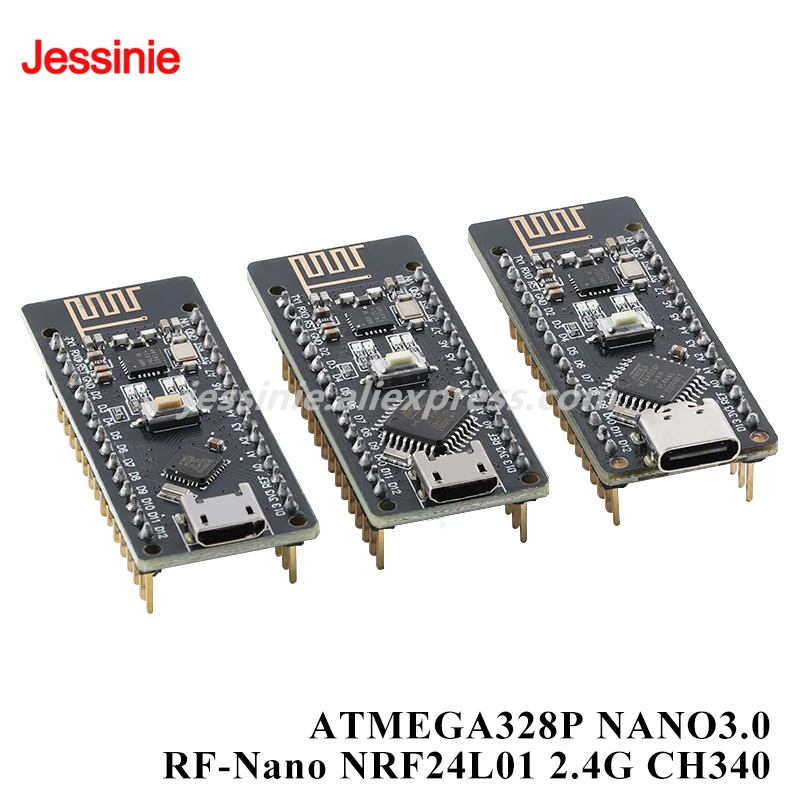

*La versión original utiliza el chip ATMEGA328P-MU en un paquete QFN32. la versión mejorada utiliza el chip ATMEGA328P-AU en un paquete QFP32 para reducir costos;Ambas versiones tienen la misma funcionalidad.
*La interfaz USB de la versión original es un puerto Micro USB.

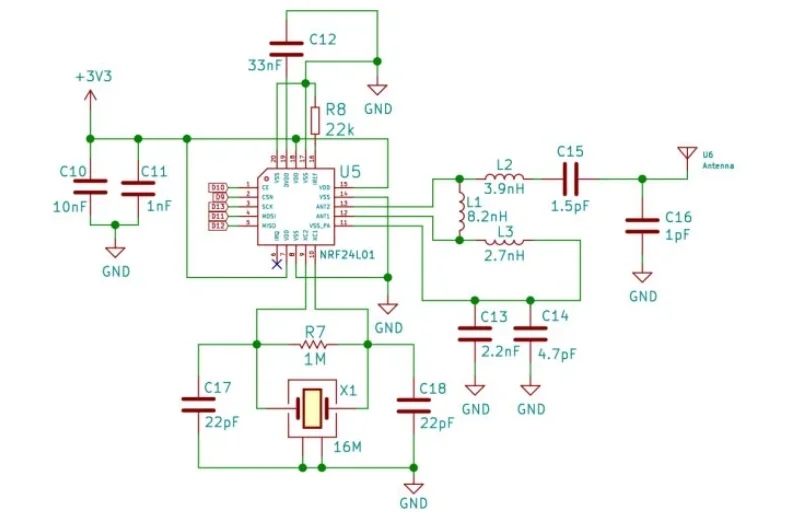

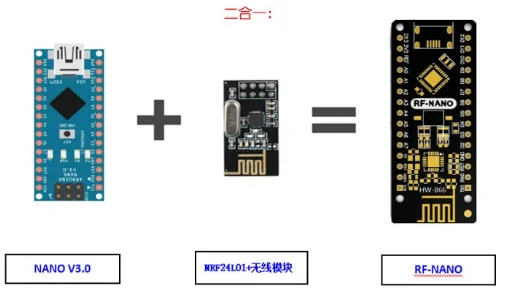

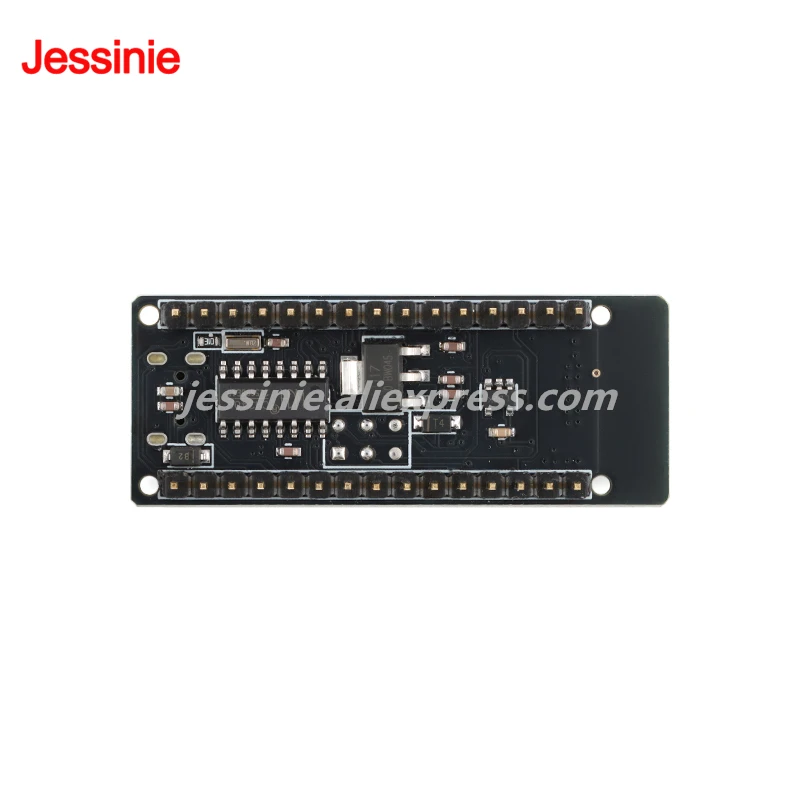

*La placa RF-NANO integra el chip NRF24L01+, lo que le brinda capacidades de transceptor inalámbrico.Es como combinar una placa NANO normal con un módulo NRF24L01, haciéndola más cómoda y compacta.

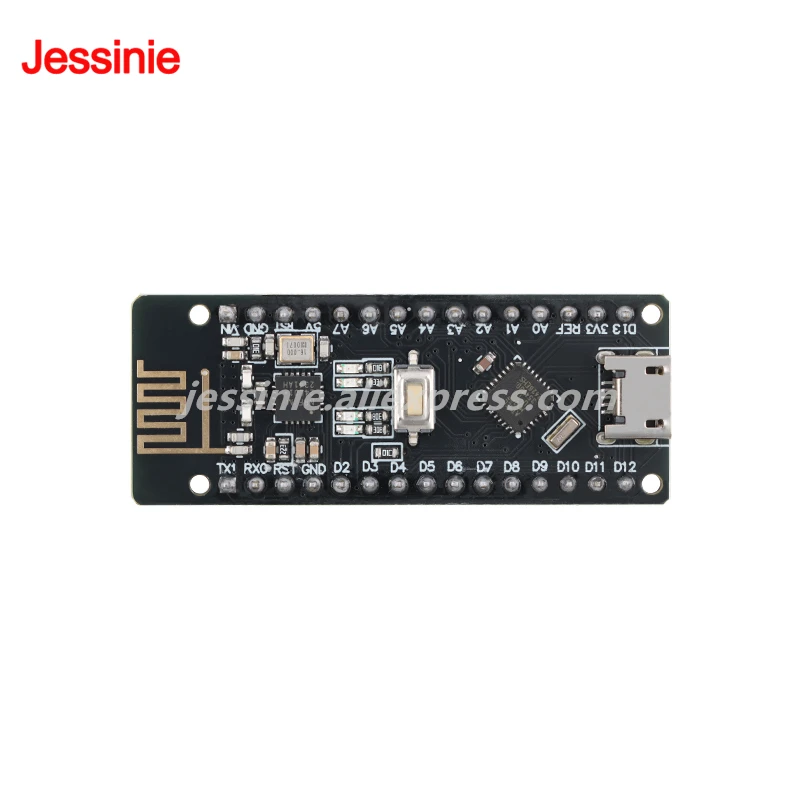

*El RF-NANO comparte la misma distribución de pines que una placa Nano estándar, lo que facilita la portabilidad.

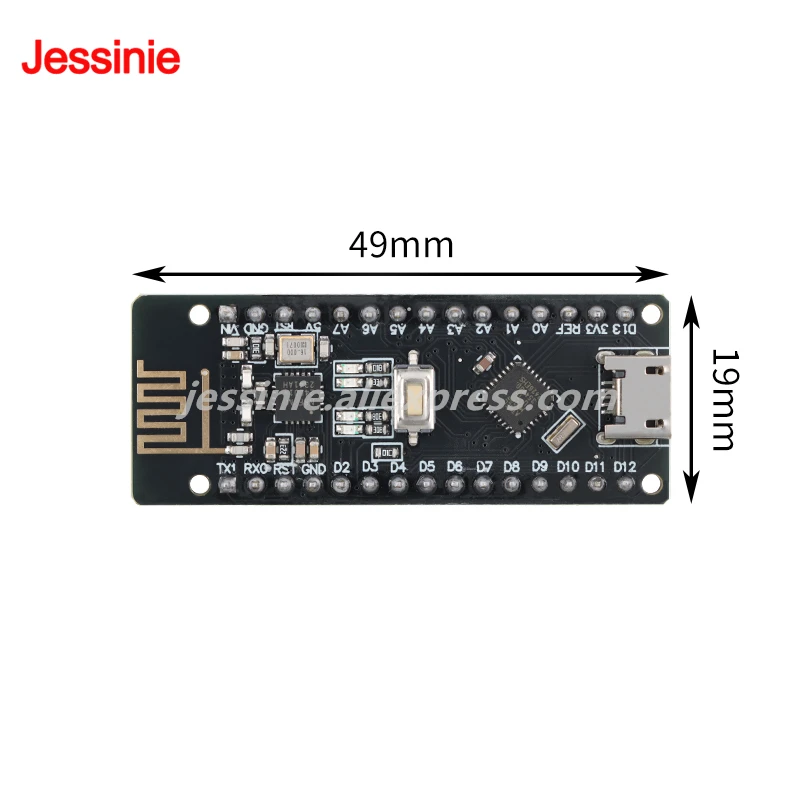

Parámetros del producto
Introducción al procesador:
para el microprocesador Arduino RF-NANO es ATmega328 (Nano3.0) con interfaz USB-Micro, 14 puertos de entrada y salida digitales (6 de los cuales se pueden usar como salida PWM), 8 entradas analógicas, un oscilador de cristal de 16 MHz, un puerto USBMicro, un encabezado ICSP y un botón de reinicio.
Procesador: ATmega328
Voltaje de funcionamiento: 5 V Voltaje de entrada (recomendado): 7-12 V Voltaje de entrada (rango): 6-20 V
Pin IO digital: 14 (6 de las cuales son salidas PWM) (D0 ~ D13)
Pin de entrada analógica: 6 (A0 ~ A5)
Corriente CC de 10 pies: 40 mA
Memoria flash: 32 KB (2 KB para gestor de arranque)
SRAM: 2 KB
EEPROM: 1 KB (ATmega328)
Chip USB a serie: CH340
Reloj de trabajo: 16MHZ
Memoria: ATmega328 incluye la película.En Flash de 32 KB, de los cuales 2 KB se utilizan para el gestor de arranque.También hay 2 KB de SRAM y 1 KB de EEPROM.
Salida de entrada
14 puertos de entrada y salida digitales: el voltaje de funcionamiento es de 5 V y cada canal puede generar y acceder a la corriente límite de 40 mA.Cada forma está equipada con entre 20 y 50 K ohmios en su interior.Resistencia pull-up (no conectada por defecto).Además, algunos pines tienen funciones específicas.
Señal de puerto serie RX (No.0), TX (No.1): El puerto serie que proporciona el nivel de voltaje TTL recibe la señal y está conectado al pin correspondiente del FT232RI.
Interrupción Externa (Nos.2 y 3): Activa el pin de interrupción, que se puede configurar para activar el flanco ascendente, el flanco descendente o ambos.
PwM de modulación de ancho de pulso (3, 5, 6, 9, 10, 11): proporciona 6 salidas PWM de 8 bits.
SPI (10(SS), 11(MOSI), 12(MISO), 13(SCK))): interfaz de comunicación SPI.
LED (No.13): para Arduino la interfaz reservada especialmente utilizada para probar ED.Cuando la salida es alta, el LED se encenderá y cuando la salida sea baja, el LED se apagará.
6 entradas analógicas A0 a A5: cada una tiene una resolución de 10 bits (es decir, la entrada tiene 1024 valores diferentes).El rango de señal de entrada predeterminado es de 0 a 5 V y el límite de entrada superior se puede ajustar a través de AREF.Además, algunos pines tienen funciones específicas.
Interfaz TWl (SDA A4 y SCL A5): Admite interfaz de comunicación (compatible con bus I2C).
AREF: El voltaje de referencia de la señal de entrada analógica.
Restablecer: Restablecer el chip del microcontrolador cuando la señal sea baja.
