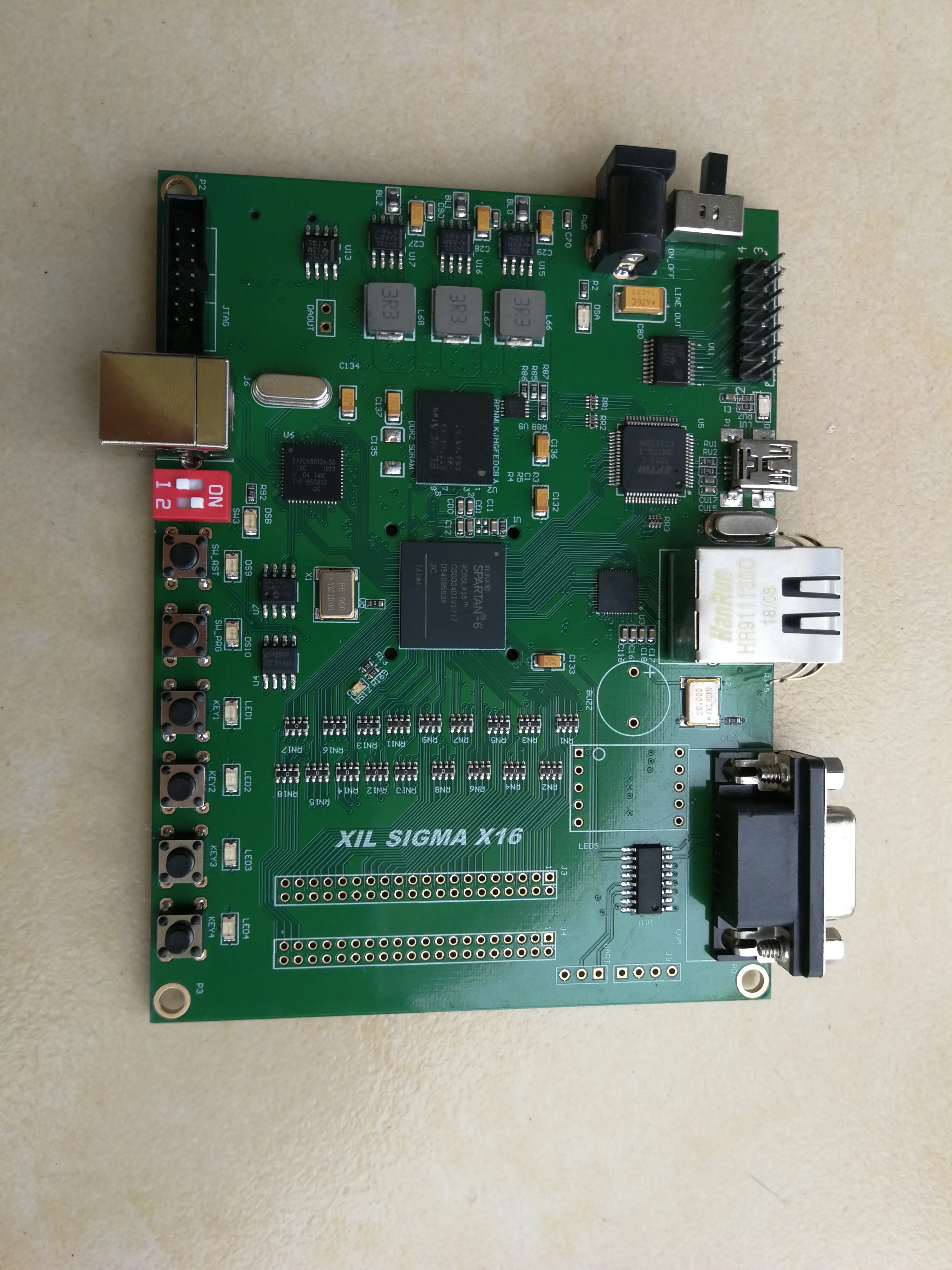

Introducción a la placa de desarrollo FPGA

• FPGA: Espartano-6 de la marca,Serie@ Xilinx
• FPGAConfiguración:
  • 8MB SPI Flash @ Numonyx
  • 14 pinesDoble fila2,0mmEspaciadoJTAGInterfaz
• Memoria:
  • A bordo128MB DDR2 SDRAM @ Micron
  • 8MB SPI Flash @ Numonyx
• Recursos de interfaz
  • 10/100/1000MEthernetRJ-45Interfaz,ChipRTL8211 @ Realtek
  • USB2.0Comunicación de alta velocidad A, CY68013A @ Ciprés
  • Interfaz de audio, admite entrada de micrófono, entrada de audio y salida de audio estéreo,WM8731 @ Wolfson
  • USB2.0 Comunicación de alta velocidad B oUSBGiroUARTComunicación, FT2232HL, admite 2 puertos serie/o emulador de TI
  • DB9TipoRS232Interfaz (puerto hembra)
  • Conexión de muestra AD de 8 vías
  • Una interfaz de salida DA
  • Un tubo de pantalla LED de 7 segmentos
  • Un estándarSDTarjetero
• Interfaz de extensión:
  • 2CarreteraIDC 40pin 2,0mmEspaciadoGPIOInterfaz
  • Todo el caminoFPC de 60 pines(Y dos carreterasIDC40Reutilización)
  • ExternoI2CInterfaz de usuario(1x4 cabezales)
• Reloj:
  • A bordo50MHzOscilador
• Control y visualización:
  • 4Botón
  • 2Interruptor DIP de carretera
  • 4个LED
• Suministro eléctrico:
  • 5V/2AAdaptador de corriente
  • DDR2Solución de alimentación@ TI
  • FPGASolución de alimentación

• FPGAInformación del tablero de desarrollo

-------01_Manual de usuario

------- 02_FPGAEmpezar rápidamente

-------03_Diagrama esquemático

-------04_Pantalla de seda superior e inferior

-------05_Manual de datos de chip

------- 06_UCF

-------07_ Rutina de referenciaVerilog

-------08_ Rutina de referenciaMicroblaze

------- 09_Herramientas

------- 10_FPGAMateriales didácticos

------- 11_VerilogTutorial

------- 12_XilinxInformación oficial

-------99_Otros

• Verilog RutinaVerilog
  • 01_Prueba de luz LED en cascadaPrograma
  • Prueba de puerto serie 02_UART 232 Programa
  • 03_Programa de prueba de puerto serie USB UART
  • 04_Programa de prueba DDR
  • 05_DDR VGA programa de prueba
  • 06_programa de prueba Ethernet
  • 07_DDR LCD programa de prueba
  • 08_Programa de prueba USB IN
  • Programa de prueba 09_USB LOOP
  • PROGRAMA DE PRUEBA DE 10 botones
  • 11_programa de prueba de referencia de audio
  • Programa de prueba 12_PWM
  • 13_Programa de prueba de referencia de tarjeta SD
  • Procedimiento de prueba
  • Procedimiento de prueba de referencia de muestreo 15_AD
  • 16_ADDA procedimiento de prueba de referencia
  • 17_DDS procedimiento de prueba de referencia
  • 18_programa de prueba de referencia programable
  • 19_RTC referenciaProcedimiento de prueba
  • 20_ethernet ARP programa de prueba
  • 21_ethernet programa de prueba de referencia de transmisión de vídeo
  • 22_ethernet PHY programa de prueba de loopback
